单刀双掷5V直流信号继电器结构设计

这款单刀双掷结构的5V直流继电器，是低压控制回路中极为常用的电磁式开关元件，广泛应用在智能家居控制板、小型工控信号回路、消费电子电源切换、车载低压控制模块、物联网终端通断控制等场景中，核心作用是用小电流控制信号去驱动大电流负载回路的通断，同时实现控制侧与负载侧的电气隔离，避免高压侧串扰损坏前端控制芯片，也能让弱信号的主控单元无需直接承载负载电流，大幅提升整套电路的运行稳定性与使用寿命。

从功能特性来看，这款继电器采用单刀双掷的触点布局，自带一组常开、一组常闭触点，在线圈未得电时，公共端与常闭触点保持连通，线圈通入额定5V直流电压后，电磁机构产生的磁力会带动衔铁动作，瞬间完成触点状态切换，公共端转而与常开触点连通，既可以实现单路负载的通断控制，也能完成两路信号或者两个负载之间的切换，适配不同的电路逻辑需求。触点部分采用合金材质打造，兼顾导电性能与抗电弧烧蚀能力，在额定负载范围内可以实现数万次的可靠通断动作，线圈侧的驱动功耗控制在较低水平，适配绝大多数单片机IO口经过简单放大后的驱动能力，无需额外搭配大功率驱动电路，简化整体电路的设计复杂度。

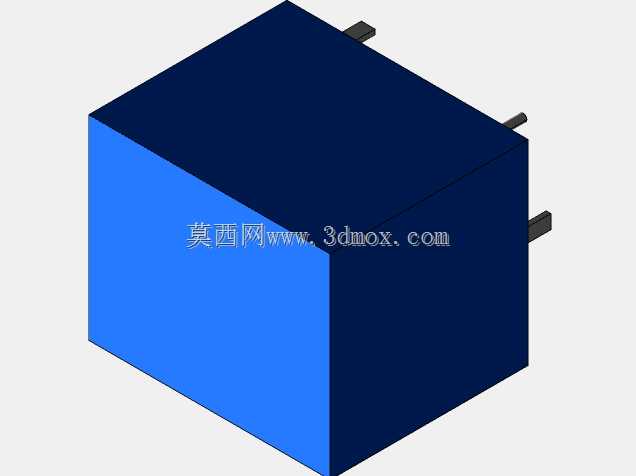

在设计思路上，这款模型完全还原了实物的结构布局，外壳采用阻燃工程塑料的立方体造型，将内部的线圈、铁芯、衔铁、触点组件完全包裹在内，既可以隔绝外界灰尘、潮气对内部精密结构的侵蚀，也能避免触点动作时产生的电弧外溢，提升使用安全性。引脚从壳体侧面伸出，排布间距符合通用PCB板的焊盘间距标准，能够直接适配常规的波峰焊、手工焊装配工艺，不需要额外定制转接板。

从安装边界来看，这款继电器整体为规整的立方体外形，没有外凸的异形结构，在PCB布局时只需要预留对应立方体的投影空间即可，引脚伸出长度刚好满足插装焊接的深度要求，不会出现引脚过长触碰到板下其他元件、或者过短焊接不牢的问题，壳体的高度也适配绝大多数紧凑型控制盒的内部空间余量，不需要为继电器单独预留过高的装配空间，能够有效帮助工程师在设计阶段精准完成板上元件的排布，避免出现装配干涉、空间浪费的问题，提前验证结构布局的合理性，减少后期打样调试的修改成本。
