四路集成式继电器控制模组结构设计

这款四路集成继电器模组是工业电控系统、智能DIY项目、小型自动化设备中极为常用的弱电控制强电的转接执行部件，核心作用是通过低压控制信号的输入，实现多路高压负载回路的通断切换，解决单片机、PLC等主控单元IO口驱动能力不足、无法直接驱动大功率负载的痛点，同时实现控制回路与负载回路的电气隔离，避免高压侧的浪涌、干扰反向串入主控单元损坏核心控制芯片。

从实际应用场景来看，这类模组广泛适配智能家居灯光控制、小型农业灌溉设备启停、工业流水线工位信号触发、创客类机器人动力回路切换、教学实验台电控演示等场景，单路可承载常见的低压交直流负载通断需求，四路集成的布局既可以满足单设备多回路独立控制的需求，也能通过组合接线实现多组互锁、联动的逻辑控制。

产品功能设计上，每一路继电器都搭配了独立的光耦隔离电路、状态指示LED、续流保护二极管，板载的接线端子分为控制侧与负载侧两个区域，控制侧预留标准排针接口，可直接插接杜邦线与主控板连接，负载侧采用大间距螺丝接线端子，方便用户接入不同线径的负载线缆，每路继电器都配有对应的动作指示灯，用户可以直观观察每一路的通断状态，快速排查接线故障。

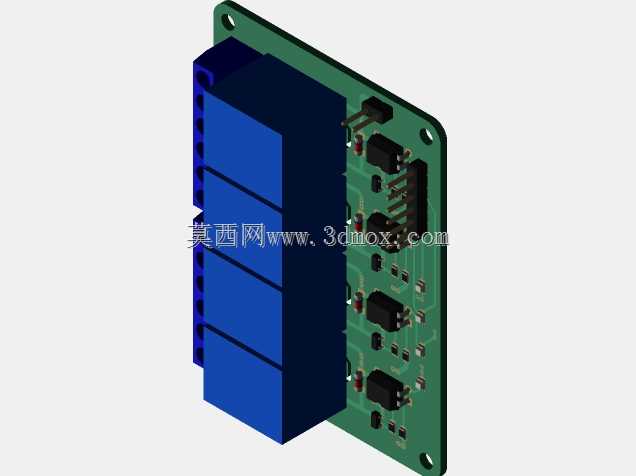

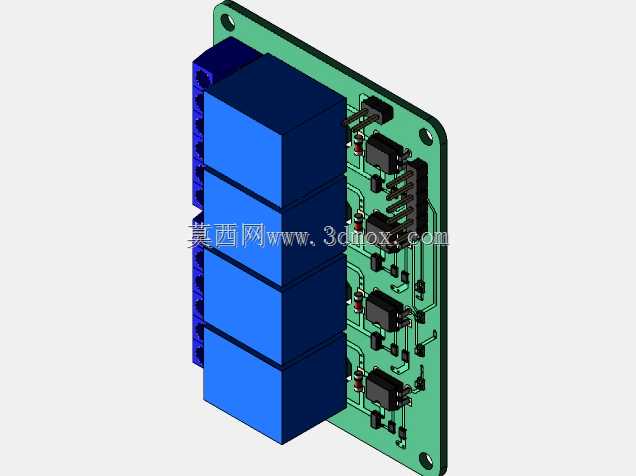

设计思路上，整体采用PCB板载集成的布局，将四个继电器沿板边纵向排布，驱动电路、隔离元件集中布置在板体中部，既缩短了信号走线长度，减少信号干扰，也让高低压走线区域自然分隔，降低爬电风险。板体四角预留了标准安装孔位，可通过螺丝直接固定在设备电控仓内的安装柱上，也可搭配铜柱实现层叠安装，充分利用电控仓的垂直空间。

外形尺寸与安装边界方面，板体整体为规整的矩形结构，板边无突出的尖锐元件，继电器本体的高度控制在合理范围内，不会与上层安装的其他板卡产生干涉，安装孔的孔距符合通用的电子模组安装标准，可适配市面上绝大多数的开源硬件安装底座、电控箱安装位，负载侧接线端子的朝向与控制侧排针朝向垂直，方便用户在狭小的电控空间内完成接线操作，无需额外预留过大的走线弯折空间。
