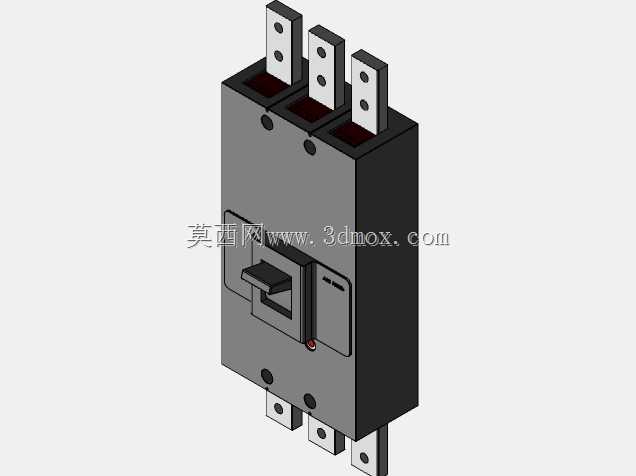

LS型三极塑壳断路器结构设计

这款三极塑壳断路器主要应用于低压配电系统的末端配电支路与二级配电回路中，常见于工业厂房配电柜、商业建筑配电竖井、民用建筑总进线开关等场景，承担着配电线路与用电设备的过载、短路、欠电压保护职能，可在线路出现过载电流、短路故障时快速分断电路，避免故障范围扩大，同时也可作为线路的不频繁手动通断操作开关使用，日常运维中可通过操作手柄实现电路的分合控制，无需额外配置隔离开关。

从功能特性来看，该款三极结构可同时对三相交流电路进行分合与保护，相比单极、双极断路器适配三相动力配电场景，能够满足三相异步电机、三相加热设备等三相负载的配电保护需求，操作手柄设置于壳体正面，带有明确的分合位置标识，正面还设置了故障脱扣指示窗口，当断路器因故障自动脱扣时，指示窗口会弹出红色标识，方便运维人员快速判断故障状态，排查线路问题。

在设计思路上，整体采用模块化紧凑布局，将触头系统、灭弧室、脱扣器、操作机构全部集成于阻燃工程塑料外壳内部，既可以避免外界粉尘、水汽对内部元件的侵蚀，也能防止分断短路电流时电弧外溢引发安全隐患；进出线接线端子采用上下对称排布的板式接线结构，接线端子带有固定螺栓孔，可适配不同线径的铜排或电缆接线，端子与壳体之间设置了绝缘隔挡，避免相间短路风险。

从安装边界来看，整体为长方体立式安装结构，上下各设置三个接线端子，安装时可通过壳体背部的安装孔固定在配电柜的安装梁上，安装时需预留足够的接线操作空间，上方进线端、下方出线端需预留不小于端子长度两倍的走线空间，正面操作手柄前方需预留操作空间，避免被柜内其他元件遮挡影响分合操作，壳体侧面预留了足够的散热间隙，多台断路器并排安装时无需额外加装隔弧板即可满足安全间距要求，整体外形尺寸适配标准配电柜的安装模数，可兼容常规低压柜的安装位设计，无需对柜体进行额外改造即可完成装配。
