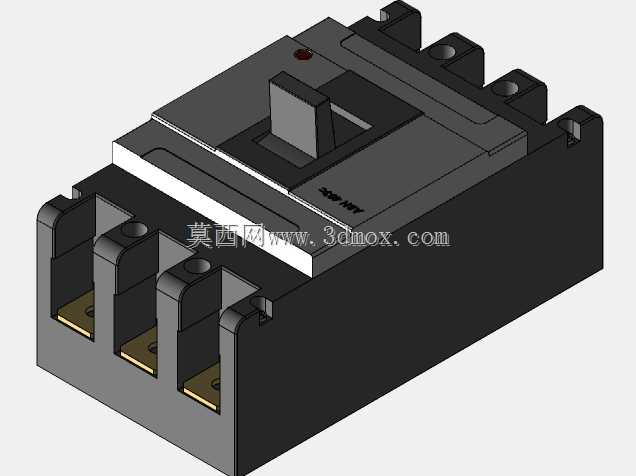

LSIS三极400A塑壳断路器三维结构

这款三极塑壳断路器主要应用于低压配电系统的进线、母联及大容量馈线回路，常见于工业厂房配电间、商业建筑配电室、数据中心供电支路等场景，作为400A电流等级的线路保护核心器件，承担着分合正常工作电流、快速切断过载与短路故障电流的作用，可有效避免线路过热烧毁、短路冲击引发的电气火灾与设备损坏事故，同时也可作为小容量电动机回路的不频繁启动控制与保护器件，适配三相三线制的低压供电网络。产品功能设计上围绕配电保护的核心需求展开，操作手柄设置于壳体正面中部，带有明确的分合位置标识，操作行程与反馈力度符合低压电器操作习惯，可直观判断触头通断状态；壳体顶部设置故障状态指示窗，当断路器因过载、短路故障脱扣后可给出明显的视觉提示，方便运维人员快速排查故障点；三极进出线端采用外露铜排接线结构，接线端子带有适配大平方线缆压接的安装孔位，可满足多股铜芯电缆或铜排的直接连接需求，降低接线接触电阻，避免大电流工况下的接头发热问题。设计过程中优先考虑了电气间隙与爬电距离的合规性，三相接线端之间设置凸起的绝缘隔弧结构，可有效避免分断大电流时的相间飞弧短路问题，壳体采用高强度阻燃热固性塑料材质，既具备足够的结构强度抵御安装与运行过程中的外力冲击，也能在故障电弧产生时耐受高温不引燃，提升设备运行的安全冗余。外形结构采用规整的长方体模块化设计，背部带有适配标准配电柜安装梁的固定卡扣结构，安装时可直接卡装在35mm标准导轨或通过螺丝固定在配电盘安装面上，安装孔位间距符合行业通用的400A塑壳断路器安装尺寸规范，可直接替换同电流等级的同类型产品，无需额外调整配电柜内的安装空间；整体外形宽度适配三极器件的排布需求，三相接线端沿宽度方向等距排布，接线操作空间充足，相邻端子之间的绝缘隔板高度足够，可避免接线过程中工具误触引发的相间短路问题，正面操作区域预留足够的操作空间，即便在柜内布线密集的场景下也可顺利完成分合闸操作。
