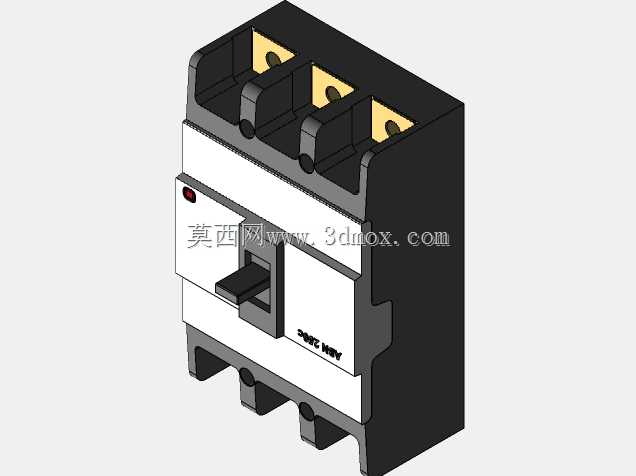

LSIS三极200A塑壳断路器结构设计

这款塑壳断路器主要面向低压配电系统的终端与支路保护场景，广泛应用于工业厂房配电、商业建筑供配电、民用建筑总进线及大功率设备分回路等场景，承担线路与用电设备的过载、短路、欠电压保护职能，可在回路出现异常工况时快速切断故障电流，避免故障范围扩大引发设备烧毁、电气火灾等安全事故，同时也可作为线路的不频繁通断操作开关使用，满足日常运维中手动分合回路的操作需求。

从功能特性来看，该款为三极规格产品，适配三相交流配电系统，额定电流等级覆盖200A，可匹配中等功率负载回路的保护需求，操作机构采用快速通断结构设计，能够有效降低分合闸过程中的电弧烧蚀，提升触头系统的使用寿命，灭弧室采用栅片式结构，可在分断短路电流时快速切割、冷却电弧，大幅提升分断能力，满足配电系统对故障电流分断的可靠性要求。产品正面设置操作手柄与状态指示标识，运维人员可直观判断断路器的分合位置，手柄操作力矩经过合理调校，既保证操作手感清晰，又可避免误操作引发的意外分合闸。

在设计思路上，整体采用模块化布局，将触头系统、灭弧系统、操作机构、脱扣器等核心功能单元进行合理分区排布，在保证电气间隙与爬电距离满足低压电器安全规范的前提下，尽可能压缩产品整体体积，减少安装占用的柜内空间。外壳采用高强度阻燃工程塑料材质，具备优异的绝缘性能与抗冲击能力，可耐受配电环境中的温度变化、机械振动等工况，同时阻燃特性可避免内部故障引发的外壳燃烧风险。进出线端采用接线端子结构，适配对应线径的铜芯电缆连接，端子处设置防松结构，可避免长期运行中因振动、热胀冷缩引发的接线松动问题，降低接触电阻过大引发的发热隐患。

从安装边界来看，产品采用标准导轨或螺栓固定式安装结构，背部安装位尺寸匹配常规低压配电柜的安装梁间距，进出线端的接线空间预留充足，可满足电缆弯折、接线操作的空间需求，整体外形方正，相邻安装时不会出现结构干涉，柜内排布时可按照标准模数进行布局，方便整柜的配电方案设计。产品的操作面突出柜体安装板的高度经过优化，既保证柜门关闭后不会触碰操作手柄，又可在打开柜门后方便运维人员进行分合闸操作，侧面与背部的散热结构设计合理，可保证长期额定负载运行时的热量顺利散出，避免内部温升过高影响元件使用寿命与保护精度。
