Arduino UNO控制板DIN导轨安装固定基座

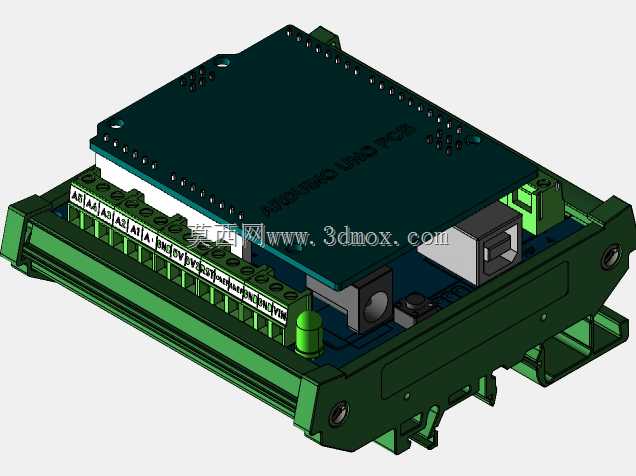

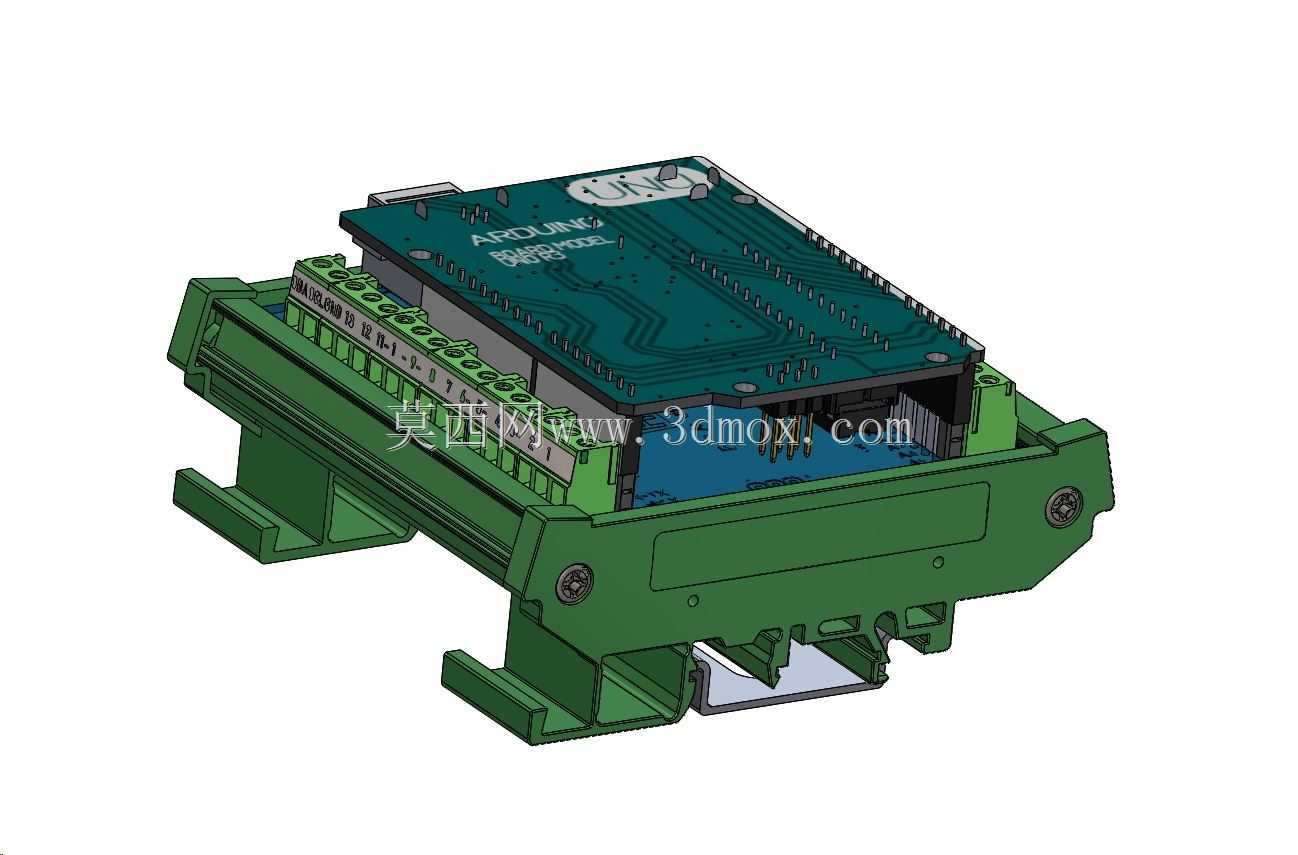

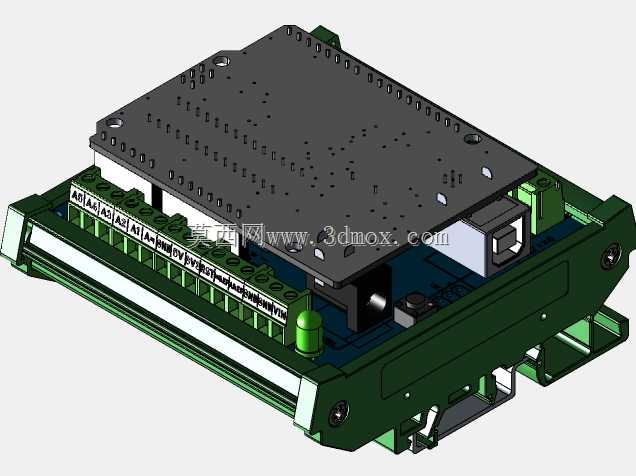

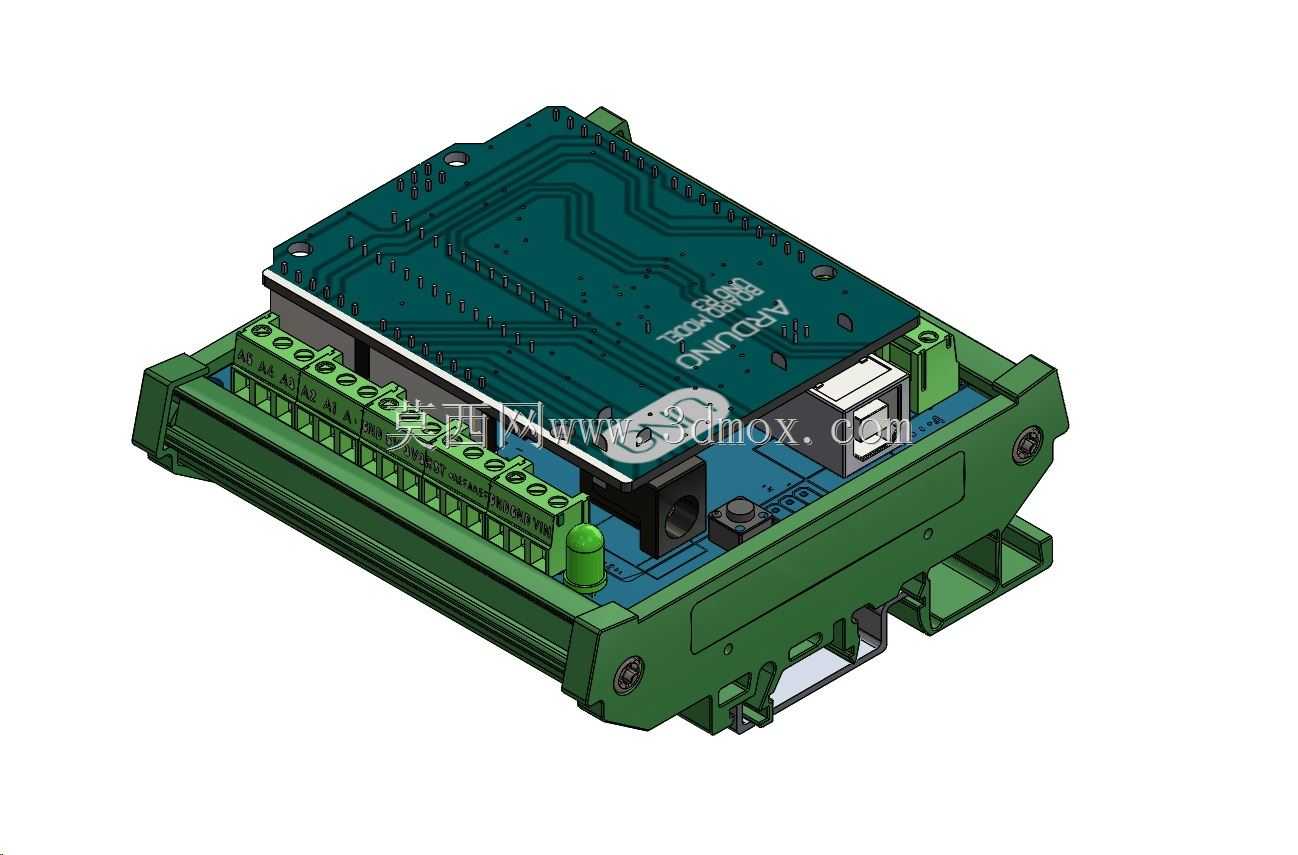

在工业自动化控制、小型电控柜集成、嵌入式设备部署场景中，开源Arduino UNO控制板常被用于原型验证、小型设备逻辑控制、数据采集节点搭建，但常规的Arduino UNO板仅预留螺丝孔位，无法直接适配工业现场通用的DIN标准导轨安装体系，导致电控柜内板卡固定杂乱、布线混乱、后期维护排查难度大，这款安装适配器正是为解决这一实际工程痛点设计。该适配器整体采用上下分层结构，下层为DIN导轨卡扣基座，基座背部设置弹性卡扣结构，可直接卡入标准35mm宽度DIN导轨，卡扣自带防脱限位，安装时只需对准导轨轻压即可完成固定，拆卸时拨动卡扣锁舌即可快速取下，无需额外螺丝固定，大幅提升柜内元器件的部署效率。基座上层设置与Arduino UNO板安装孔位完全匹配的定位柱与固定螺孔，可将控制板精准限位在基座上，避免板卡移位；基座两侧预留接线端子排安装位，可将板卡IO引脚转接为螺钉式接线端子，无需额外焊接排针转接线，方便现场工控线路的压接与维护，避免杜邦线震动松脱的问题。基座侧面预留电源接口、USB通讯接口的避让空间，不会遮挡板卡原有接口，不影响程序烧录、外接电源供电、通讯线插拔等常规操作；基座整体采用工程塑料材质设计，绝缘性能优异，可避免板卡底部焊点与导轨、柜体内金属部件接触造成短路风险。在安装边界上，适配器整体宽度适配标准DIN导轨安装间距，安装后突出导轨表面的高度控制在合理范围，不会与柜内相邻元器件、线槽产生干涉，整体长度与Arduino UNO板尺寸匹配，不会额外占用过多柜内安装空间，可与常规断路器、继电器、端子排等标准DIN导轨元器件并排安装，保持电控柜内部布局整齐统一。设计过程中充分考虑工业现场的使用需求，基座上预留散热通风间隙，避免板卡长时间运行时热量堆积，同时在接线区域设置走线槽位，可将输入输出线路规整梳理，减少线路交叉干扰，提升整套小型控制系统的运行稳定性，非常适合小型自动化设备改造、实验室测试台搭建、分布式采集节点部署等场景使用，让原本多用于桌面原型开发的Arduino UNO板可以快速适配工业标准安装体系，降低非标电控设备的组装与维护成本。
