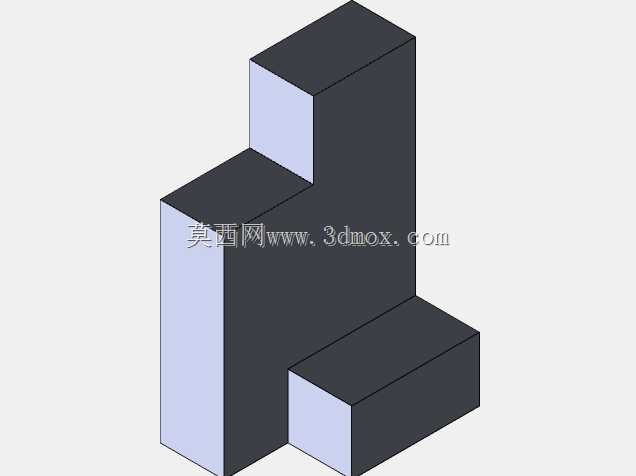

阶梯式L型块状机械支撑基座结构

该阶梯式L型块状支撑构件是机械装配领域常用的基础定位承重部件，主要应用在非标自动化生产线的工位承托、小型设备的机架垫高定位、工装夹具的基准靠模等场景中，能够为安装在其上方的功能组件提供稳定的刚性支撑，同时通过阶梯落差结构实现不同高度工位的分层布局，减少生产线的横向占用空间，优化设备内部的组件排布逻辑。在实际生产使用中，这类构件可直接作为小型检测设备的安装底座，将传感器、气动执行元件分别固定在不同高度的阶梯台面上，让检测工位与执行工位形成高度差，避免组件运行时出现运动干涉；也可作为工装夹具的定位靠块，在工件装夹时通过垂直立面与阶梯平面提供两个方向的定位基准，提升工件重复装夹的位置精度，减少装夹校准的辅助工时。从功能特性来看，该构件采用一体化实心块体结构，整体刚性充足，承重时形变量极小，三个阶梯台面均为精加工平面，平面度与平行度公差控制在合理范围内，能够保证安装在台面上的组件位置精度稳定，垂直立面与各阶梯台面保持垂直，可作为装配时的垂直基准面使用，构件的外露棱边均做了微小倒角处理，避免装配过程中划伤操作人员或损坏配套组件的线缆、密封件。设计过程中，首先根据实际承载需求确定整体的壁厚与块体尺寸，保证在额定承重载荷下不会出现结构变形，随后结合需要安装的组件高度差设置三级阶梯的落差尺寸，每一级阶梯的深度都匹配对应安装组件的底座尺寸，避免组件安装后出现悬空或超出基座边界的情况，L型的整体布局让构件可以贴合设备机架的内角安装，充分利用机架内部的边角空间，不需要额外占用机架中部的核心安装区域。在外形尺寸与安装边界方面，该构件整体外轮廓为L型块体，总高度适配小型自动化设备的内部安装空间，横向与纵向的总宽度能够匹配常用的铝型材机架安装间距，各阶梯台面的安装孔位可根据实际搭载的组件进行灵活加工，安装时仅需要通过底部的连接孔将构件固定在机架安装面上即可，不需要额外设计复杂的连接结构，构件的最大外伸边界不会超出常规小型工位的安装范围，适配多数紧凑型自动化设备的内部空间要求，安装后不会与周边的传动组件、管线槽产生位置冲突。
