带键槽阶梯传动轴结构设计

该阶梯传动轴是机械传动系统中承担扭矩传递、运动衔接的核心基础零件，广泛应用于各类工业减速机、机床主轴箱、输送设备传动单元、农用机械动力输出端等场景，是连接动力源与执行负载的关键载体，能够在高速旋转工况下稳定传递额定扭矩，同时支撑轴上安装的齿轮、带轮、联轴器等回转零件，保障整套传动链路的运转同轴度与动平衡精度。

从实际用途来看，这款轴件可适配中等载荷的传动工况，既可以在闭式齿轮传动箱内作为中间传动轴使用，承接输入端的动力并通过轴上键连接的齿轮完成转速、扭矩的转换输出，也可以作为设备的输出轴直接连接工作负载，比如输送带的驱动辊、搅拌设备的桨叶安装座等，能够承受一定的径向载荷与交变轴向载荷，适配常规工业环境下的长期连续运转需求。

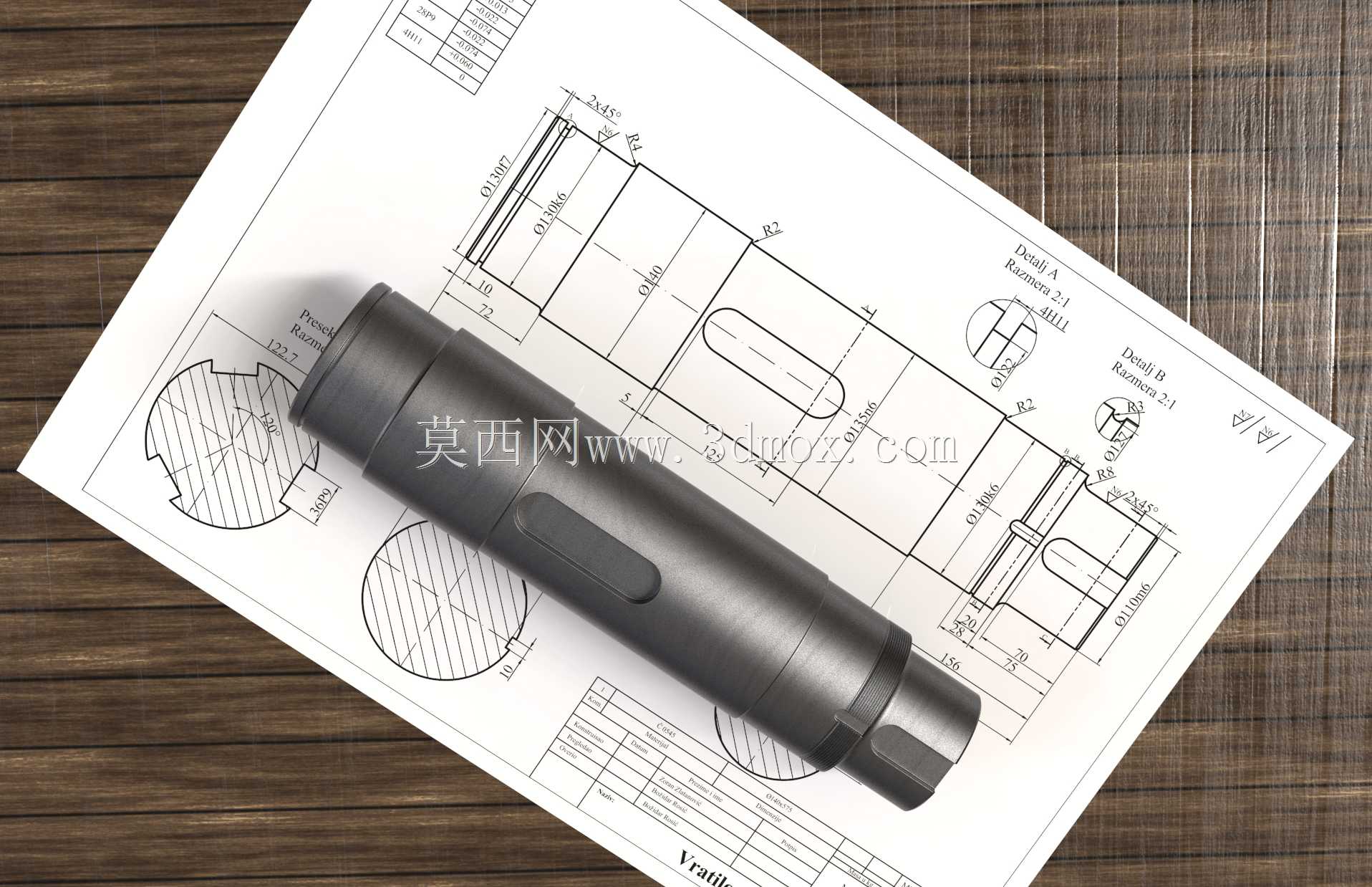

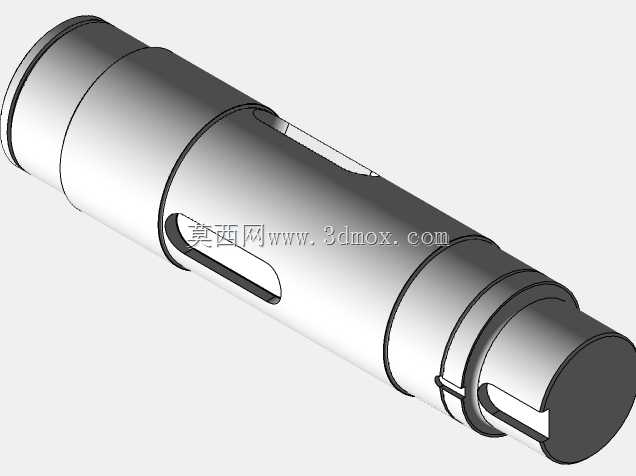

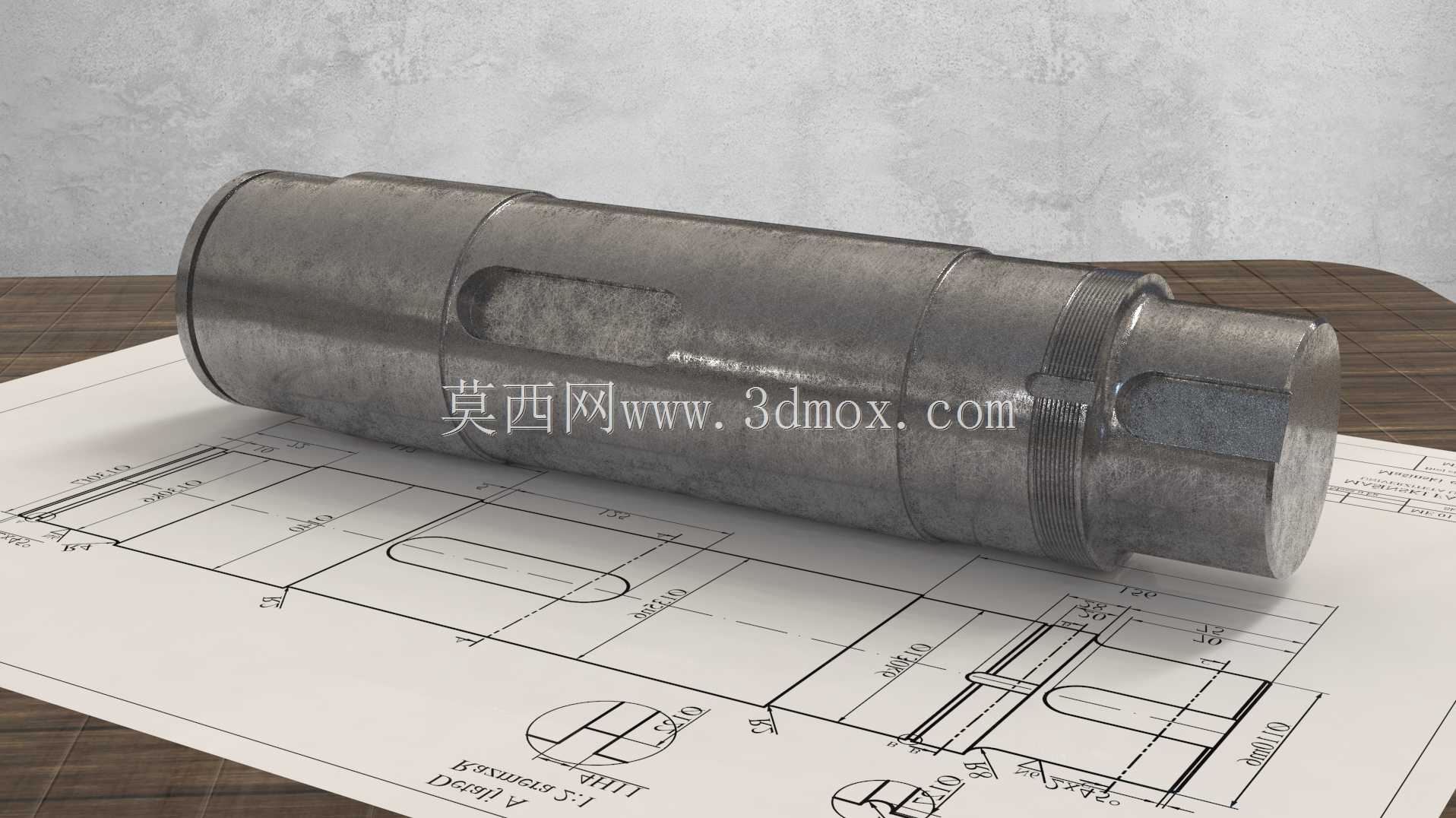

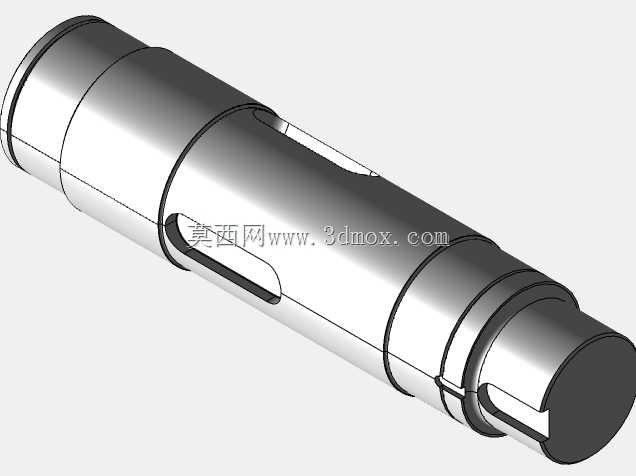

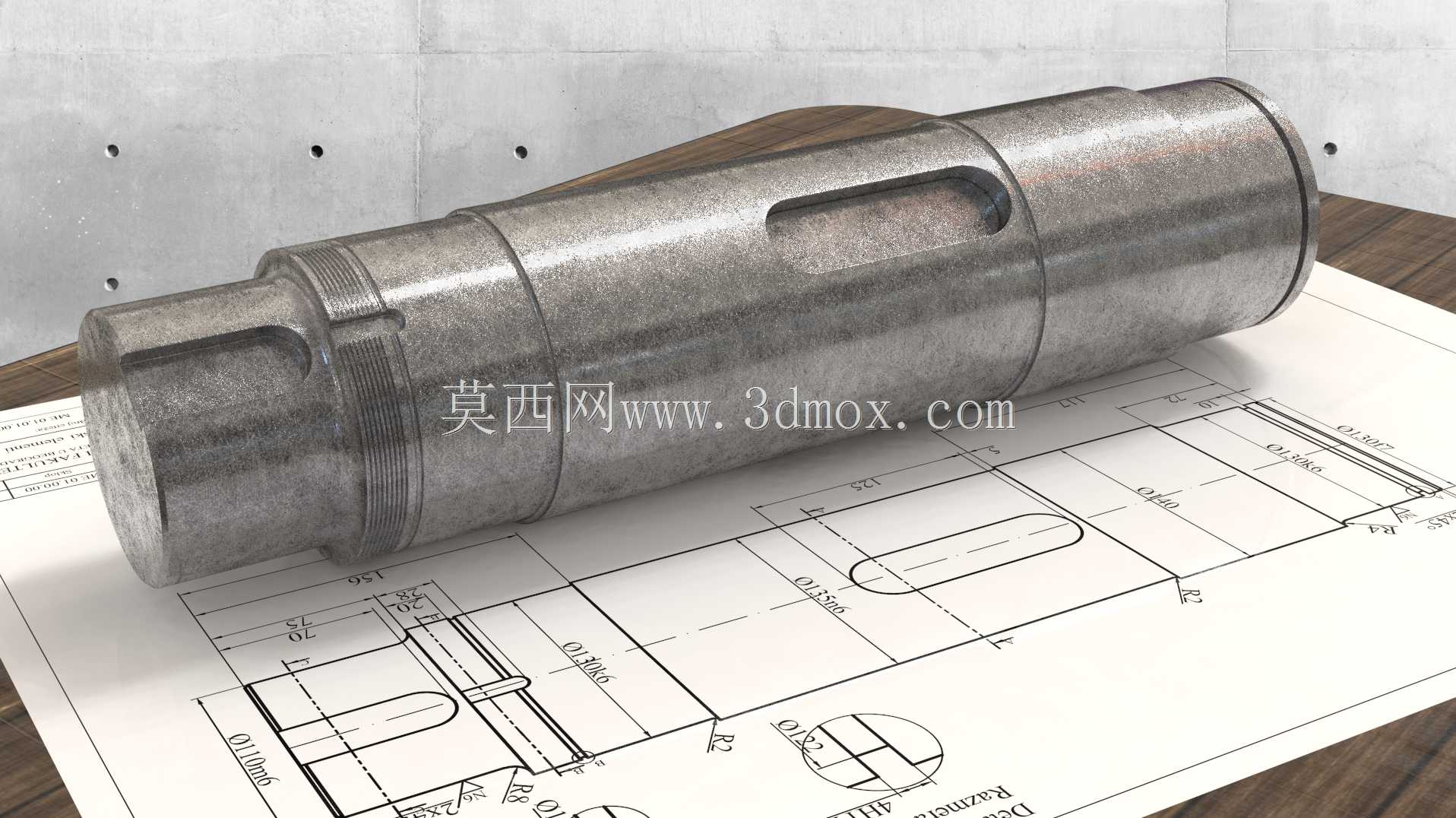

产品功能特性上，轴身采用多段阶梯式结构设计，不同直径的轴段分别对应不同的安装功能：两端的细轴段用于装配轴承，为整根轴提供稳定的旋转支撑，轴肩位置可作为轴承内圈的定位基准，保证轴承安装到位后无轴向窜动；中间的大直径轴段用于安装传动齿轮或带轮，轴段上开设的平键槽可通过平键实现轴与传动件的周向固定，避免传动过程中出现相对打滑，保障扭矩传递的可靠性；轴端的结构设计可适配锁紧螺母或轴端挡圈的安装，对轴上零件实现轴向限位，防止设备启停、正反转切换时零件发生轴向位移。

设计思路层面，这款轴的各段直径差经过合理规划，既满足了不同零件的安装定位需求，也尽可能降低了轴径突变带来的应力集中问题，轴肩过渡位置采用圆角处理，可有效缓解交变载荷下的应力集中现象，提升轴件的疲劳强度，延长使用寿命。键槽的开设位置与尺寸匹配对应传动件的标准键槽规格，无需额外加工适配即可直接装配通用标准平键，降低装配与维护成本。轴身的表面粗糙度根据不同功能段做差异化设计，轴承安装段与传动件配合段的加工精度更高，保障配合面的贴合度，非配合段则适当降低精度要求，平衡加工成本与使用性能。

外形尺寸与安装边界方面，整根轴的轴向总长度适配常规中小型传动箱体的内部安装空间，各轴段的直径符合通用传动件的标准安装孔径系列，安装时仅需将两端轴承位对应装入箱体的轴承座孔，即可完成轴的径向定位，轴上零件依次从轴端套装到位后，通过轴端紧固件完成轴向固定即可投入使用，安装过程无需复杂的定制工装，适配性较强，可直接替换同规格的常规传动轴件，降低设备的维护替换成本。
