0608规格贴片陶瓷电容器三维结构

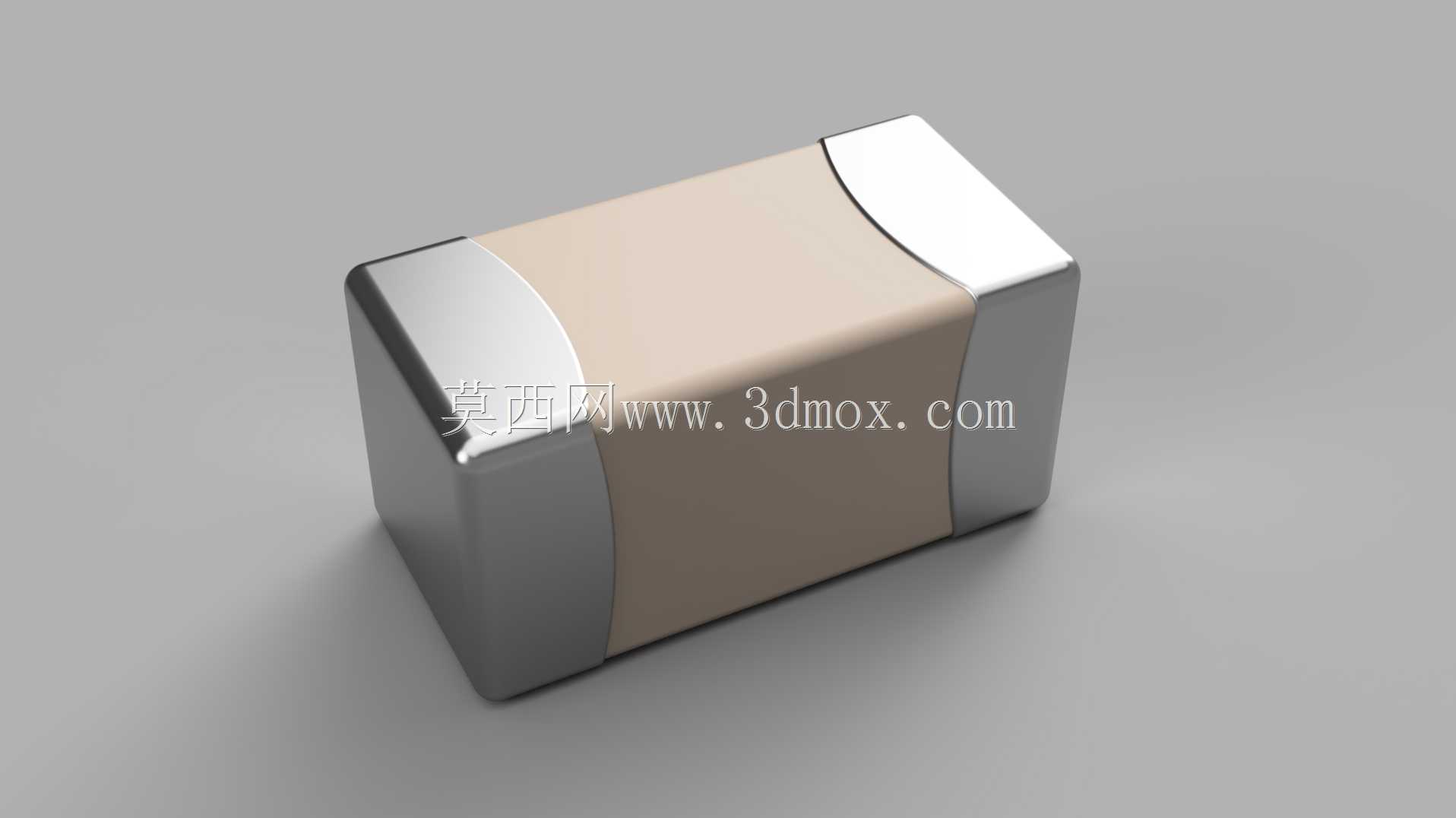

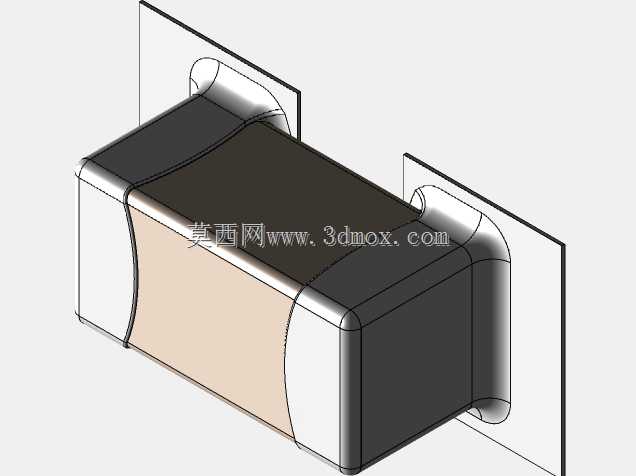

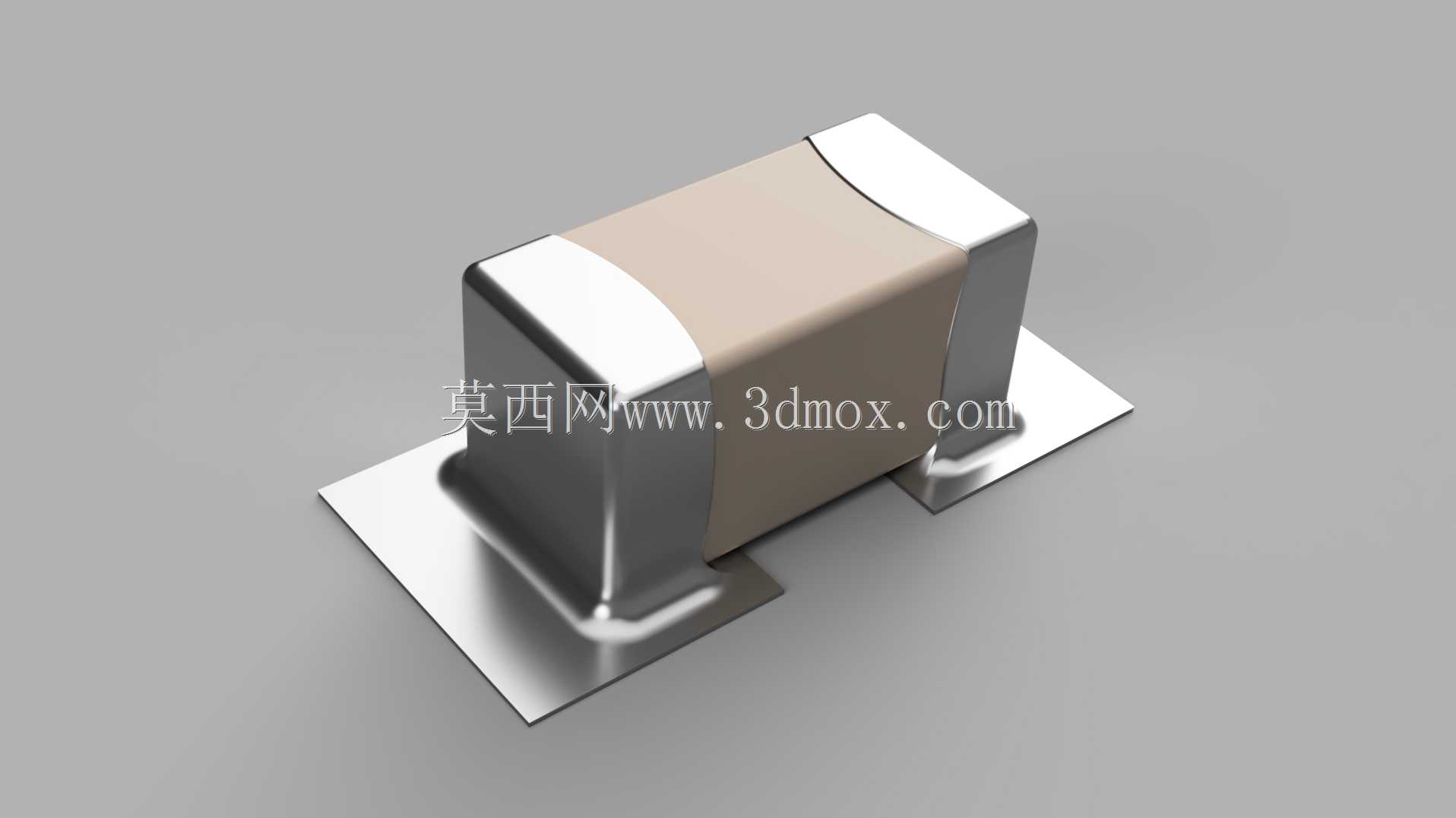

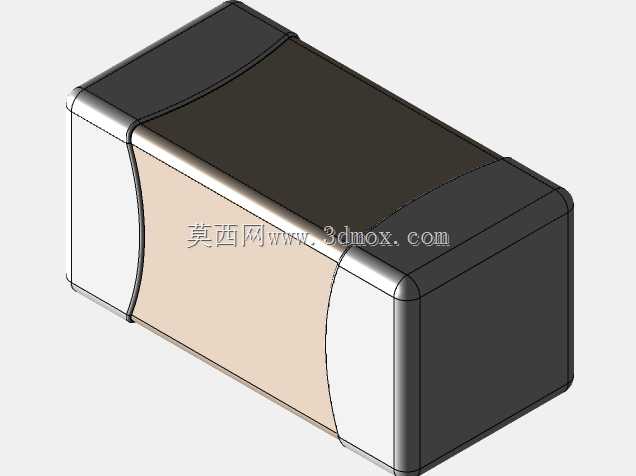

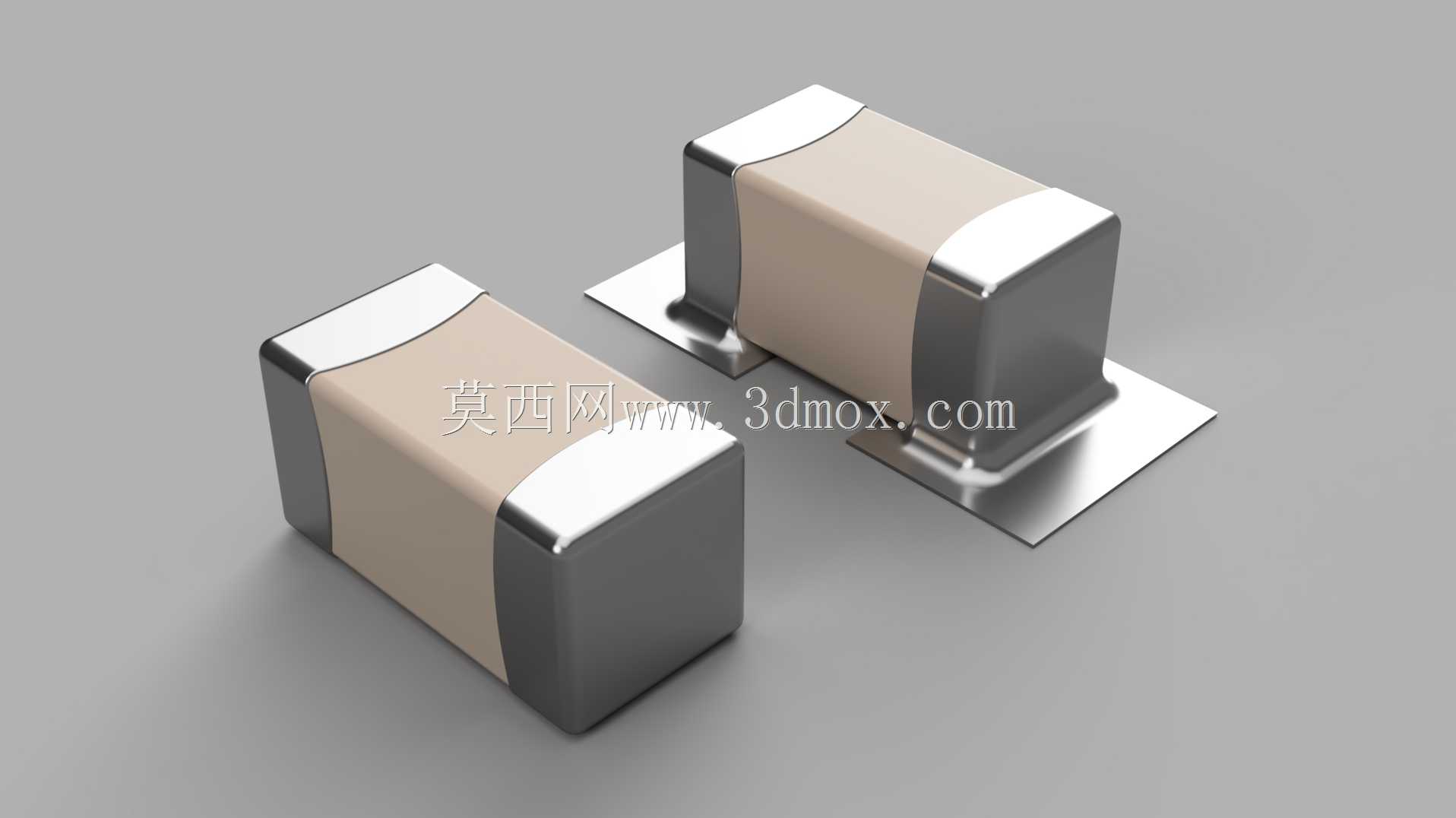

这款贴片式陶瓷电容器是电子制造领域应用极为广泛的被动基础元器件，主要承担电路中的滤波、去耦、旁路、信号耦合、谐振补偿等核心功能，在消费电子、通信设备、工业控制板卡、汽车电子模块、医疗电子仪器等几乎所有搭载印制电路板的电子设备中都有海量应用，是表面贴装工艺（SMT）产线中用量最大的元器件品类之一。从设计思路来看，该模型严格遵循0603（英制）即1608（公制）封装的行业通用尺寸规范，整体本体长度为1.6mm、宽度为0.8mm，本体高度为0.8mm，完全匹配行业标准焊盘的设计尺寸，能够直接适配常规SMT贴装的吸嘴取料参数、回流焊温度区间对应的焊接间隙要求，两端的金属端电极采用弧面过渡设计，既保证端电极与陶瓷本体的结合强度，避免生产、贴装、使用过程中出现端电极脱落的问题，也能在焊接时让焊锡更好地浸润爬附，形成可靠的焊点连接，降低虚焊、立碑等SMT常见焊接不良的概率。模型还原了多层陶瓷电容的典型结构：中间的陶瓷介质层采用规整的长方体造型，边缘做了微小的倒角处理，避免陶瓷本体的尖锐棱角在生产转运过程中出现崩边、掉瓷的问题，两端的金属端电极覆盖陶瓷本体的端面及侧面指定区域，电极厚度符合行业常规工艺参数，既保证电极的导电性能，也不会因为电极过厚导致整体尺寸超差影响贴装。在实际电路应用中，该规格的电容通常用于电路板上芯片周边的近距离去耦，滤除电源线上的高频纹波噪声，稳定芯片的供电电压，也可用于高频信号通路的耦合隔直，传递交流信号同时隔断直流分量避免电路静态工作点偏移，还可在谐振电路中与电感配合构成选频网络，实现特定频率信号的筛选。设计时充分考虑了安装边界要求，模型的外形公差控制在行业通用的±0.1mm范围内，能够适配所有按照标准0603封装设计的PCB焊盘，不需要额外调整焊盘尺寸或钢网开口参数，可直接导入PCB设计软件进行布局干涉检查，也可用于SMT贴装编程的视觉对位参考，帮助产线提前校验吸嘴取料高度、贴装压力等参数，避免实际生产中出现元器件撞件、贴装偏移等问题。模型的外观还原了陶瓷介质的哑光质感与金属端电极的金属光泽，结构上区分了陶瓷基体与金属电极的不同材质区域，能够直观展现贴片陶瓷电容的典型构造，可用于电子工艺教学、产品结构展示、PCB装配仿真等场景。
