马扎克VTC760机床控制柜通风过滤组件

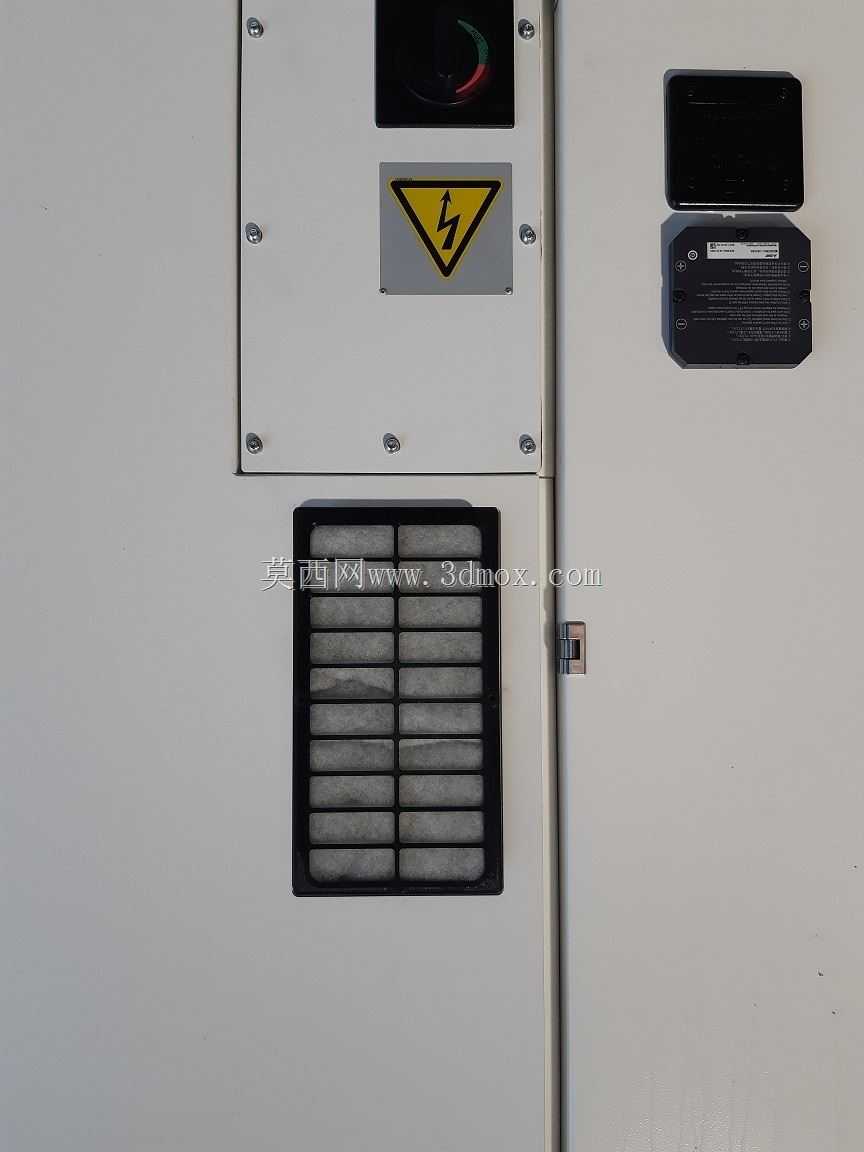

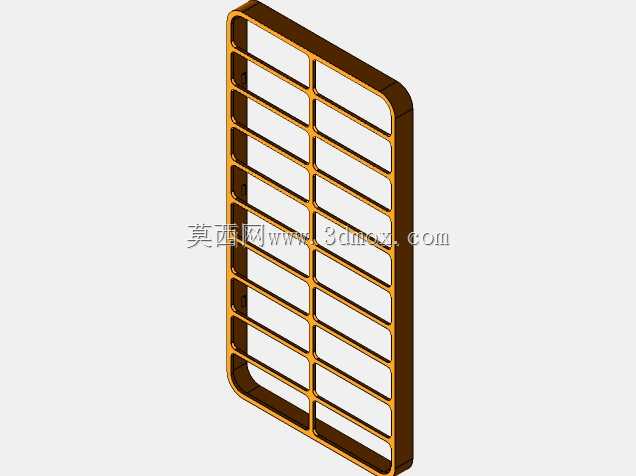

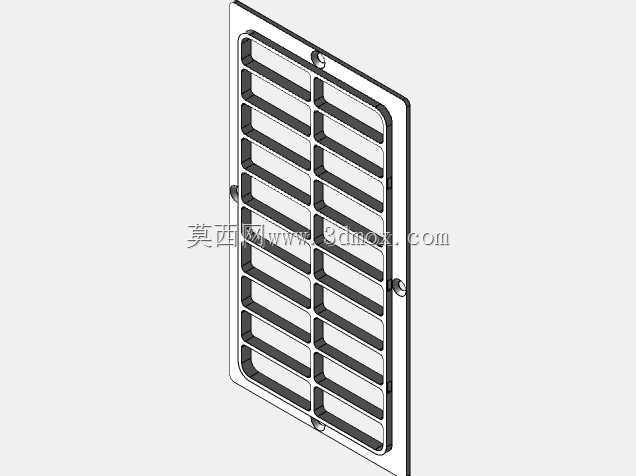

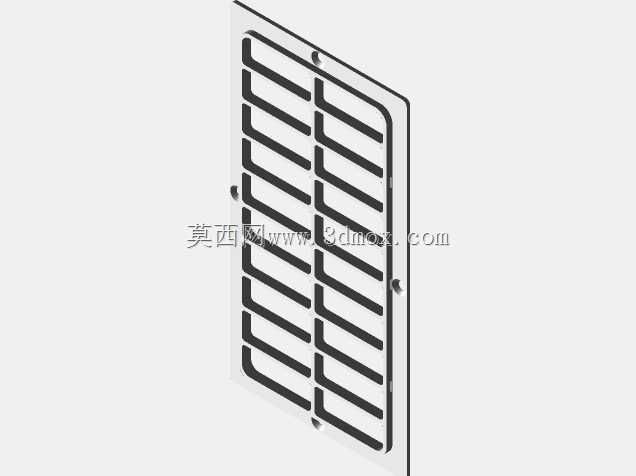

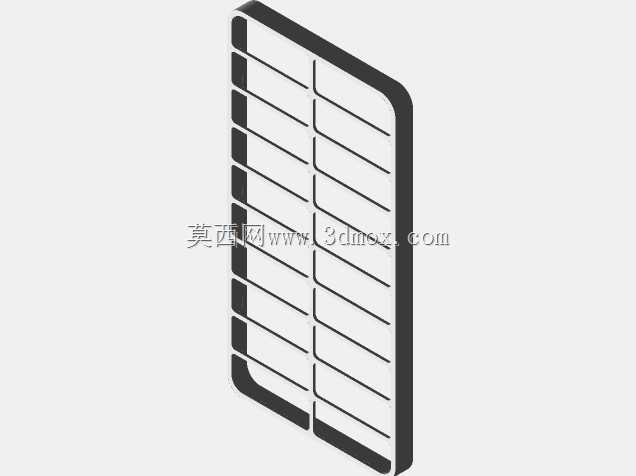

在金属切削加工车间的实际生产场景中，机床控制柜作为设备数控系统、伺服驱动模块、电源组件等核心电气元件的承载腔体，长期面临切削液油雾弥漫、金属粉尘漂浮、环境温湿度波动大的复杂工况，一旦粉尘或油雾侵入柜内，极易造成电路板积灰短路、触点接触不良、散热通道堵塞等故障，直接导致机床非计划停机，给生产排程带来不可预估的损失。这款适配马扎克VTC760立式加工中心的控制柜过滤组件，正是针对这类加工场景的防护需求设计，承担着柜体内外空气交换过程中的杂质拦截功能，在保障柜内电气元件散热通风的前提下，有效阻隔外界金属粉尘、切削油雾、漂浮纤维等污染物进入柜体内部，为电气系统营造稳定洁净的运行环境。从功能特性来看，该过滤组件采用多层梯度过滤结构，外层格栅为高强度工程塑料一体注塑成型，格栅条采用倾斜向下的排布角度，既能在通风时引导气流均匀通过滤材，又能阻挡大尺寸的金属切屑、杂物直接撞击内部滤材，同时避免切削液飞溅直接渗入柜体；中层滤材采用低风阻的过滤材质，对10μm以上的固态粉尘拦截效率可达95%以上，同时具备一定的疏油特性，可吸附空气中悬浮的油雾颗粒，避免油雾在柜内元器件表面凝结；内层设置支撑护网，均匀承托滤材避免长期通风后滤材变形塌陷，保障通风截面的有效面积稳定。在设计思路上，这款组件完全匹配马扎克VTC760机床控制柜的原有安装点位，整体采用嵌入式安装结构，无需对柜体进行额外打孔改造，安装时只需对准柜体预留的通风窗口卡入，通过周边的固定点位锁紧即可完成装配，后期维护更换滤材时也无需拆卸整个组件，只需打开外侧格栅即可快速更换滤材，大幅降低一线运维人员的日常维护工作量。外形尺寸与安装边界方面，组件整体厚度约11mm，完全贴合控制柜外壁的安装平面，不会额外占用机床周边的操作空间，外框尺寸与柜体原有通风开口严丝合缝，安装后边缘与柜体表面齐平，既不会干扰机床柜门的正常开合，也能避免缝隙处出现未经过滤的气流短路，保障整个柜体的防护等级满足加工车间的使用要求。在实际使用过程中，该过滤组件的通风量经过精准匹配，可配合柜内的散热风扇形成稳定的内外空气循环，既不会因为过滤阻力过大导致柜内散热不畅、温度升高加速电气元件老化，也不会因为过滤精度不足导致污染物侵入，能够有效延长柜内数控系统、驱动模块等核心部件的使用寿命，减少电气类故障的发生概率，是机床日常运维中保障设备稳定运行的关键配套部件。
