MB SLK250型落水管连接法兰结构设计

这款MB SLK250型落水管法兰，主要应用于建筑屋面排水系统、工业厂区有组织排水管路、市政雨污分流管线的接口衔接场景，是落水管段与预埋排水基座、横向排水支管之间实现刚性密封连接的核心配套构件，能够在长期户外暴露、温湿度波动大、存在雨水冲刷与少量泥沙杂质的工况下，稳定承担管路对接、密封防漏、荷载传递的作用，避免接口错位脱落、渗漏水渍污染墙面、管路沉降脱节等常见排水系统故障。

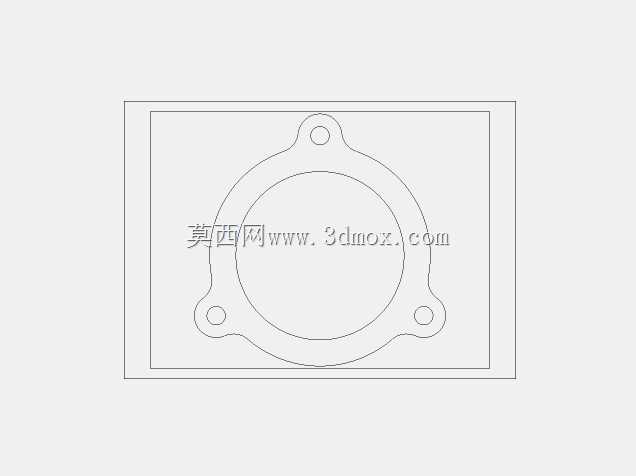

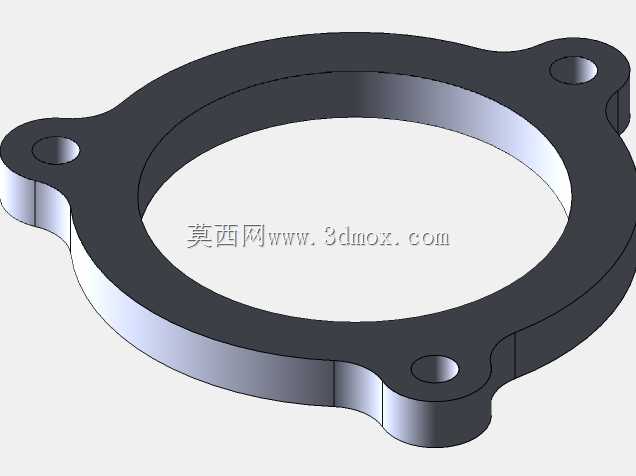

从功能特性来看，该法兰采用三耳式安装定位结构，区别于传统四孔对称法兰的布局，三个安装耳沿法兰盘体外缘呈120°均布设置，每个耳位预留圆形螺栓过孔，安装时可根据现场管路的朝向灵活调整对接角度，即便在作业空间狭窄、安装面存在轻微不平整的场景下，也能通过三点定位的自适配特性，让法兰密封面与对接端面实现均匀贴合，降低安装对位的操作难度，同时减少因螺栓预紧力不均导致的密封面翘曲渗漏风险。法兰中心为大尺寸通流内孔，孔径与SLK250规格落水管的通径完全匹配，通流截面无突兀缩径结构，能够保证雨水、屋面汇流废水顺畅通过，不会在法兰位置形成涡流滞流、杂物卡堵的问题，有效提升排水管路的整体通流效率。

在设计思路上，这款法兰充分考量了落水管系统的实际使用需求：法兰盘体主体采用等厚薄壁圆盘结构，在保证整体结构刚度的前提下尽可能控制构件自重，降低管路长期承重带来的接口疲劳应力；三个安装耳与盘体采用圆弧过渡衔接，消除直角位置的应力集中点，即便在冬季低温环境下构件韧性下降，也不会因安装螺栓的预紧力、管路轻微沉降的拉扯力出现耳位断裂的问题；法兰密封面预留了环形密封垫安装槽位，安装时配套对应规格的橡胶密封垫，即可通过螺栓预紧实现端面的静密封，无需额外打胶密封，降低后期维护更换的操作成本。

从安装边界来看，该法兰的外轮廓尺寸完全适配SLK250系列落水管的配套安装标准，中心通流孔与落水管外径采用间隙配合公差，安装时可直接套入管端定位，三个安装孔的中心距、孔位直径均匹配通用落水管安装基座的预留孔位，无需现场二次打孔扩孔即可完成对位安装；法兰整体厚度控制在合理区间，安装后不会在接口位置形成突出的结构棱边，能够适配外墙装饰层的包覆施工，不会影响排水系统外立面的整体整洁度。
