Rotax912航空发动机排气集管法兰结构

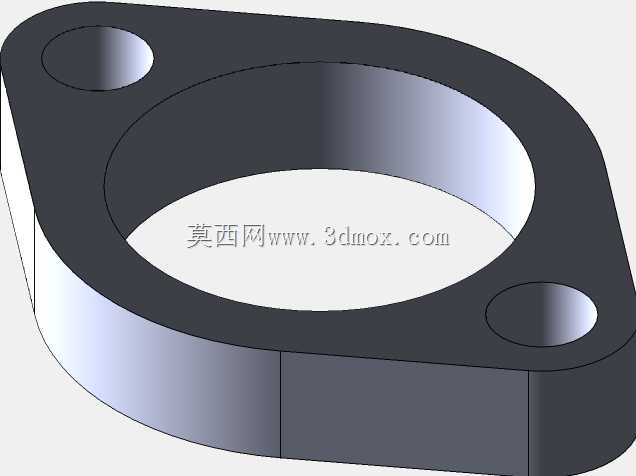

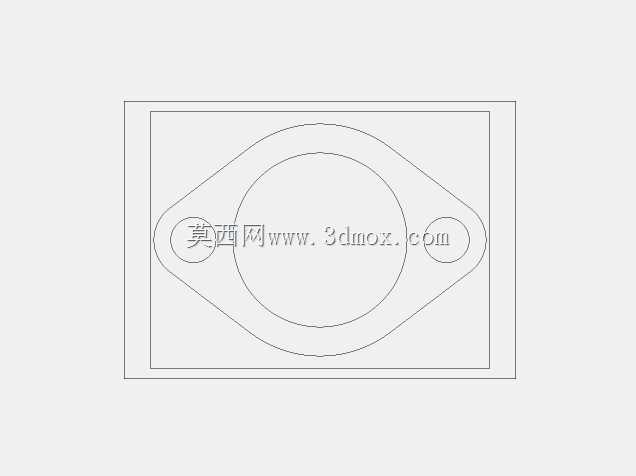

该法兰结构主要适配轻型航空器搭载的Rotax912系列活塞式航空发动机，作为排气系统的核心连接部件，承担着排气集管与气缸排气端口的刚性衔接、高温废气密封导流的核心作用，在轻型运动飞机、动力滑翔伞、小型无人靶机等搭载该系列发动机的低空通航装备中，是保障排气系统运行可靠性的关键基础零件。在实际工况中，该法兰长期接触发动机排出的高温废气，同时承受发动机运行带来的持续振动、排气脉冲带来的交变压力载荷，因此其结构设计直接决定了排气系统的密封寿命与连接稳定性，一旦法兰出现密封失效或连接松动，极易引发废气泄漏、舱内废气倒灌甚至周边部件高温烧蚀的安全隐患。从结构设计来看，该法兰采用菱形对称布局，中心为大直径圆形通孔，用于匹配排气集管的通径，保证废气排出过程无额外节流阻力，避免因通径突变造成排气背压升高，影响发动机的动力输出效率与燃油经济性；法兰两侧对称布置两个安装通孔，用于穿设紧固螺栓，将法兰整体压紧在气缸排气端口的结合面上，双孔对称的布局能够在有限的安装空间内提供均匀的压紧力，避免因压紧力不均造成密封垫片压偏、局部密封失效的问题。法兰的整体外形轮廓完全贴合发动机缸头排气侧的安装边界，没有多余的外伸结构，能够适配发动机舱内紧凑的排布空间，避免与周边的散热管路、线束、整流罩部件产生运动干涉；法兰的厚度设计兼顾了结构强度与轻量化需求，既能够在螺栓紧固力矩下保持足够的刚性，不会因压紧力产生翘曲变形，也不会过度增加排气系统的整体重量，契合航空装备对零部件重量控制的严苛要求。在安装适配层面，该法兰的中心孔与两侧安装孔的孔位精度经过严格匹配，能够直接对应Rotax912发动机缸头排气口的定位基准，安装时只需在结合面处匹配对应耐温密封垫片，按规定力矩对称拧紧两侧紧固螺栓即可完成装配，无需额外的修配调整，能够有效降低现场装配与后期维护的操作难度。法兰的密封面采用平面精加工设计，表面粗糙度满足高温密封垫片的贴合要求，能够在高温工况下长期保持稳定的密封性能，减少废气泄漏风险，同时对称的受力结构能够有效分散发动机运行过程中的振动载荷，降低螺栓松动的概率，提升排气系统全生命周期的运行可靠性。
