适配奔驰G500车型的排气连接法兰结构

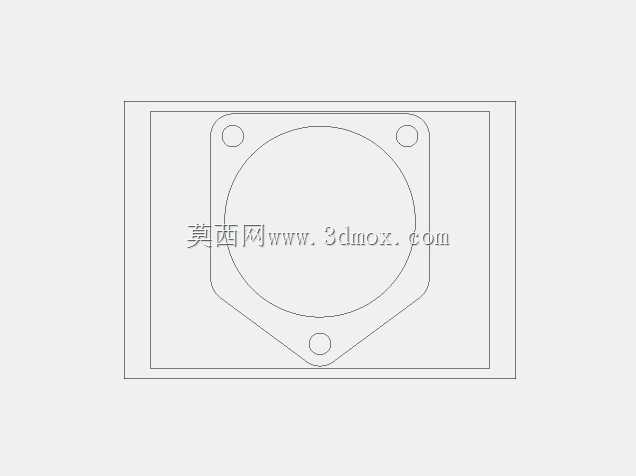

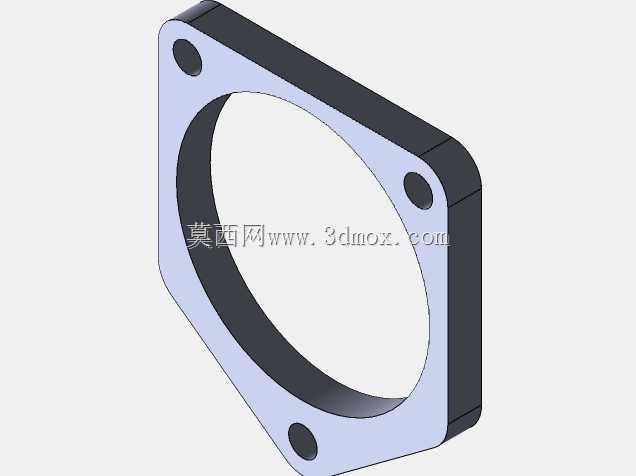

该法兰构件主要应用于硬派越野车型的排气系统管路连接场景，是排气歧管与下游排气前段管路之间的核心密封衔接部件，在整车排气回路中承担着定位对接、密封防漏、载荷分散的关键作用。在越野车型的实际使用场景中，排气系统需要持续承受发动机排出的高温高压废气冲击，同时还要应对非铺装路面行驶带来的持续振动、底盘剐蹭风险以及温差带来的结构形变，这就要求连接法兰具备足够的结构强度与安装稳定性，避免出现排气泄漏、连接松脱等故障。从功能特性来看，这款法兰采用三孔定位的安装布局，主体为带切边的类方形结构，中心开设大尺寸圆形通径，完全匹配对应车型排气管道的通径需求，能够保证废气排出过程无额外截流阻力，避免影响发动机的排气效率与动力输出表现。三个安装孔分别布置在法兰上部两侧与下部尖角位置，形成稳定的三角支撑结构，安装时配合耐高温密封垫片与紧固螺栓，能够均匀分散螺栓锁紧力，保证法兰密封面的压力均匀分布，即便在长期高温振动的工况下，也能有效减少密封面形变导致的漏气问题。在设计思路上，这款法兰充分考虑了越野车型底盘的安装空间边界，将传统圆形法兰的多余外缘做了切边处理，既缩减了法兰整体的外轮廓尺寸，避免在底盘布局中与周边的护板、悬挂构件、管线产生空间干涉，又能在保证结构强度的前提下合理控制构件自重，符合整车轻量化的设计方向。法兰的密封面采用平面加工设计，能够适配常规的石墨复合密封垫片，无需特殊定制密封件即可满足高温排气的密封要求，降低后期维护更换的配件成本。从安装边界来看，法兰的整体厚度适配常规排气系统的焊接装配要求，三个安装孔的孔位间距完全对应车型原厂排气歧管的安装螺柱位置，可实现原位无损安装，无需对周边构件做额外切割或改装，安装后法兰外缘与周边底盘部件保留足够的安全间隙，在车辆极限越野产生底盘形变时，也不会出现法兰磕碰周边构件的问题。同时法兰的边角位置做了圆弧过渡处理，既避免了锐边在装配过程中划伤施工人员，也能减少应力集中问题，提升构件长期使用的抗疲劳性能，在持续的温度交变与振动载荷下，不易出现安装孔开裂、法兰变形等失效问题，能够充分满足硬派越野车在复杂工况下的排气系统连接可靠性要求。
