现代i30车型落水管连接法兰结构设计

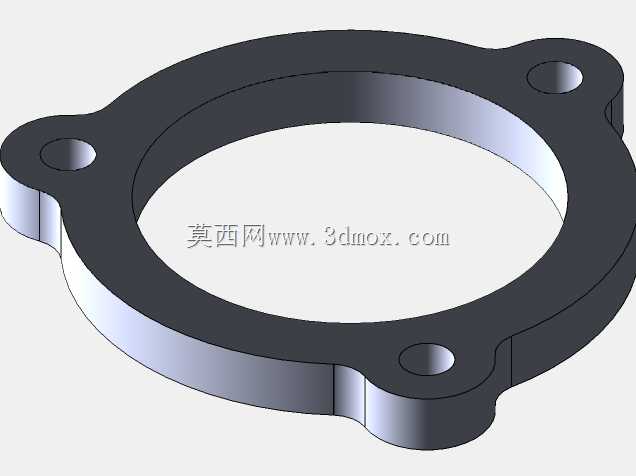

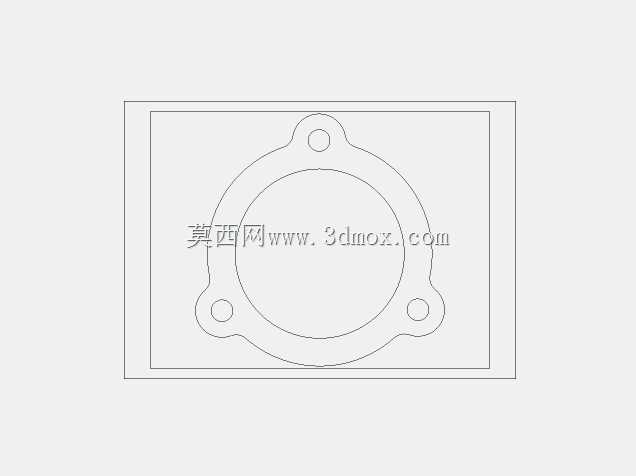

这款法兰件是乘用车型冷却排水系统中的核心连接部件，主要应用于车身前围落水管与底盘排水管路的衔接位置，承担着管路对接固定、密封防漏、振动缓冲的核心作用。在车辆实际运行场景中，前挡风玻璃汇集的雨水、空调系统产生的冷凝水都会经由落水管导向排出，法兰作为两段管路的衔接载体，既要保证管路对接的同轴度，避免排水过程中出现弯折堵水、渗漏溢水的问题，也要适配车身行驶过程中产生的小幅振动，防止长期颠簸下管路连接处出现松脱开裂。从产品功能特性来看，该法兰采用三耳式安装定位结构，三个安装孔沿法兰盘周向非等距分布，这种非对称布局能够实现安装过程的防错定位，避免装配时出现角度错位，同时三个固定点的受力分布更均匀，相比对称四孔结构在有限的安装空间内减少了冗余结构，更适配车身紧凑的布局空间。法兰中心的通孔与落水管外径做适配公差设计，内壁预留密封件安装槽位，装配时搭配橡胶密封圈可以实现管路间的静密封，防止排水过程中出现渗漏，避免渗漏的液体侵蚀车身钣金或周边电气部件。从设计思路层面，这款法兰充分考虑了车载部件的使用需求，整体轮廓采用不规则圆形设计，三个安装耳顺着中心孔的径向向外延伸，在保证安装孔位边距满足结构强度要求的前提下，尽可能压缩法兰整体的外轮廓尺寸，适配车身钣金处预留的狭小安装空间，不会和周边的线束、饰板产生运动干涉。法兰的厚度设计兼顾了结构强度与轻量化需求，既能够承受管路插接时的轴向推力，也不会因为过厚导致整体重量增加，符合车载部件轻量化的设计趋势。在安装边界上，三个安装孔的孔位坐标完全匹配车身钣金上的预装螺柱位置，装配时无需额外打孔定位，直接将法兰套入预装螺柱后用螺母锁紧即可完成固定，安装操作便捷，能够有效提升整车装配的流水线效率。法兰中心孔的轴向长度经过精准核算，能够保证两端落水管插接后有足够的搭接长度，避免车辆行驶振动过程中管路脱出，同时法兰端面与管路端面的贴合面做平面度处理，保证密封件压紧后受力均匀，长期使用也不会出现密封失效的问题。
