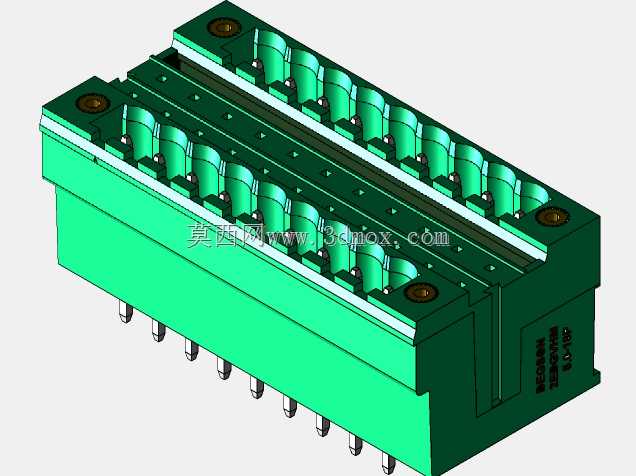

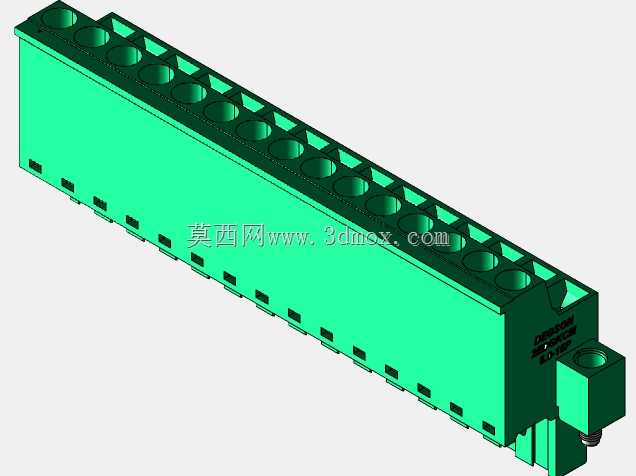

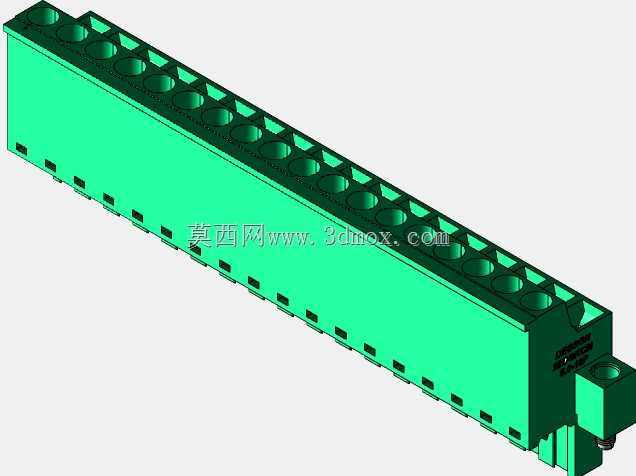

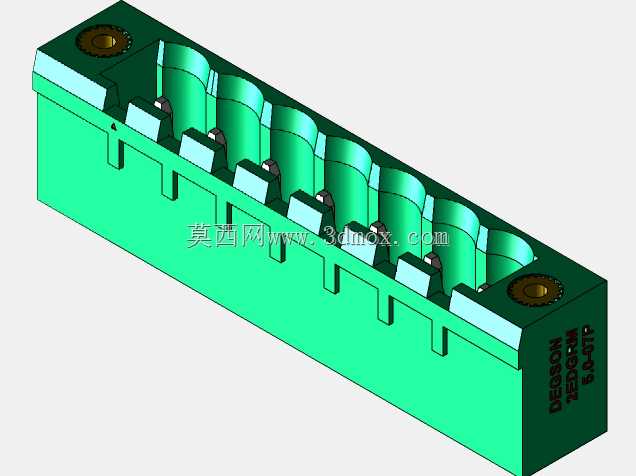

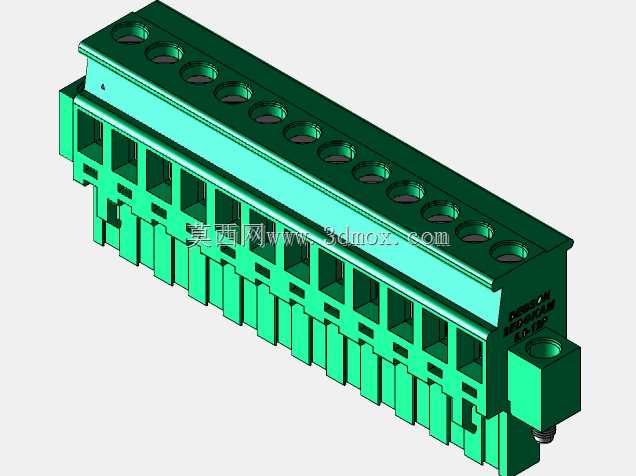

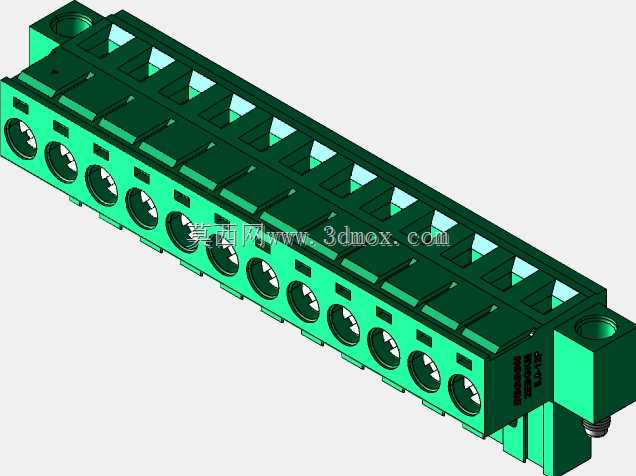

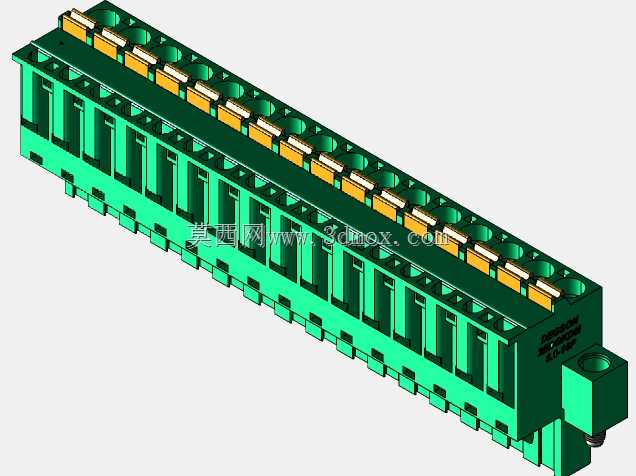

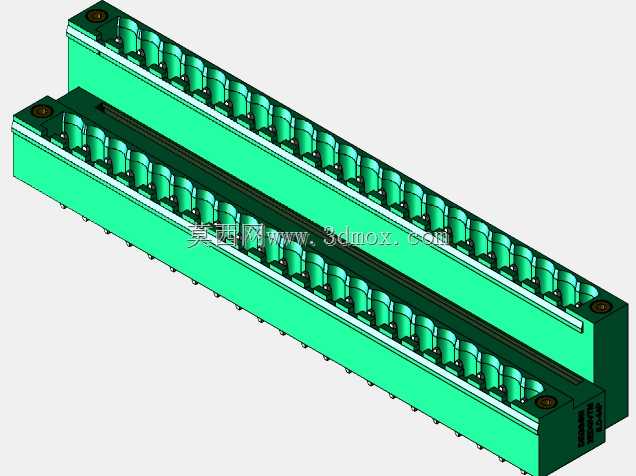

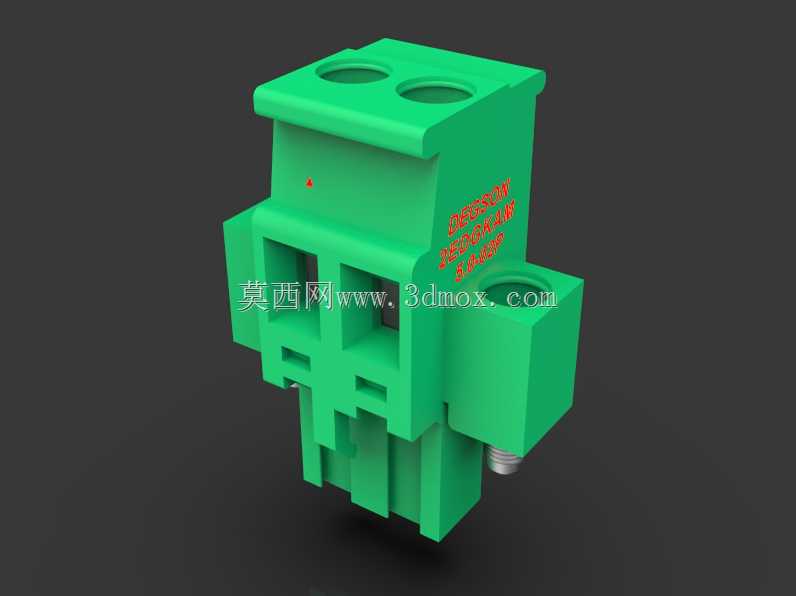

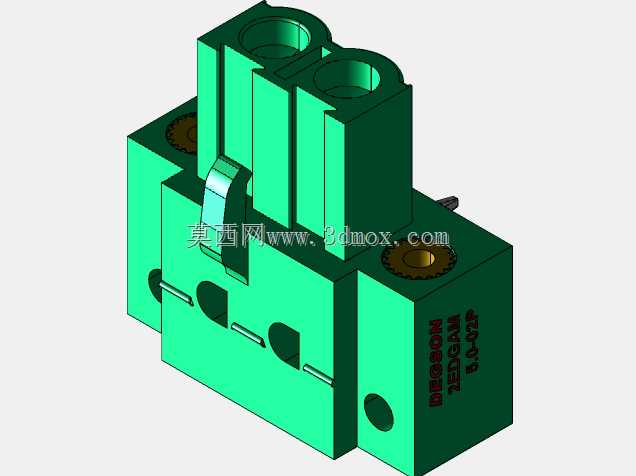

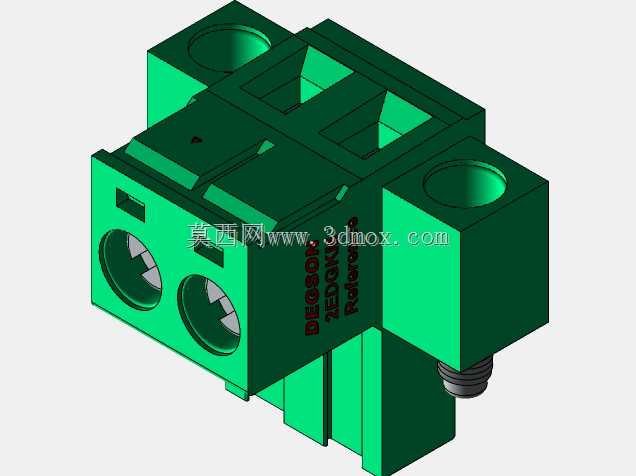

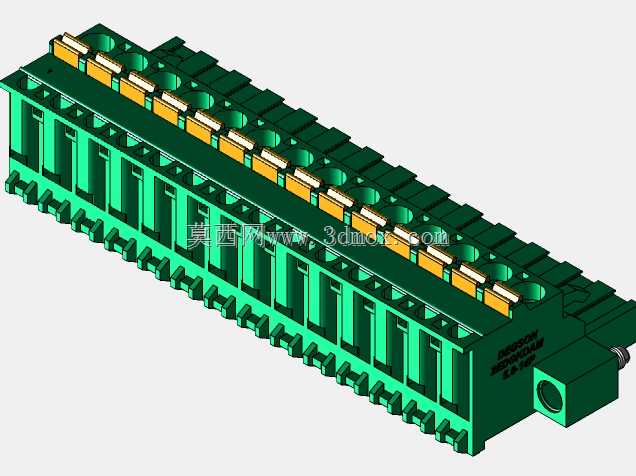

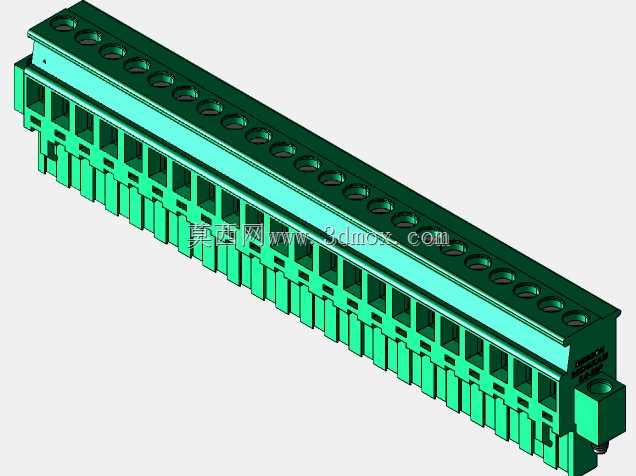

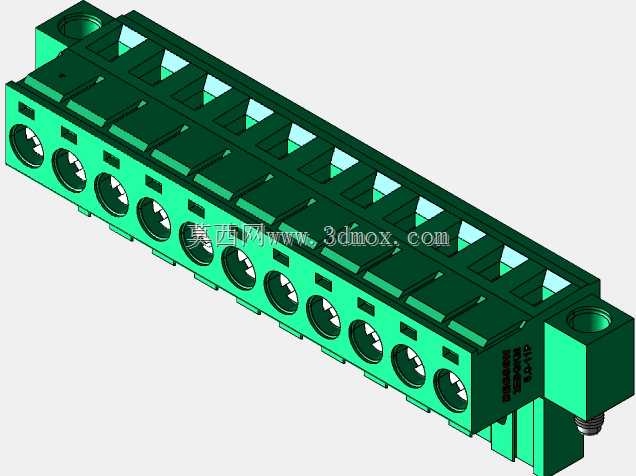

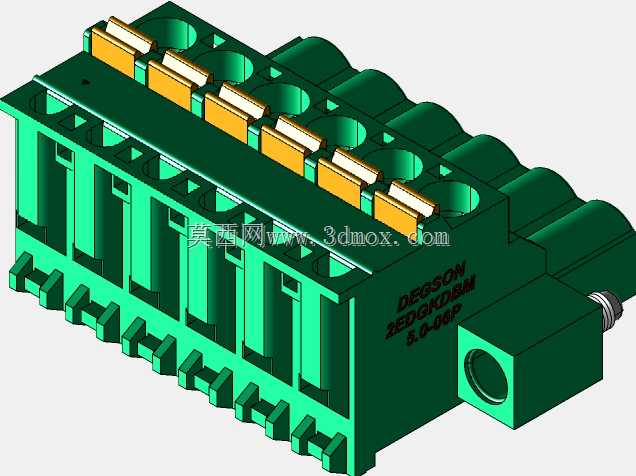

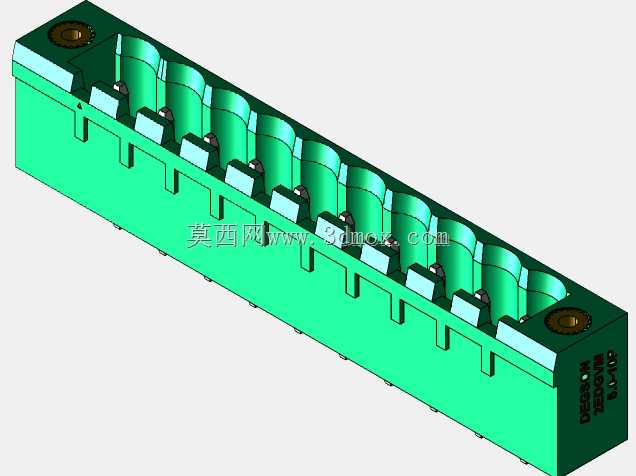

5.0mm间距螺纹锁紧可插拔接线端子组件

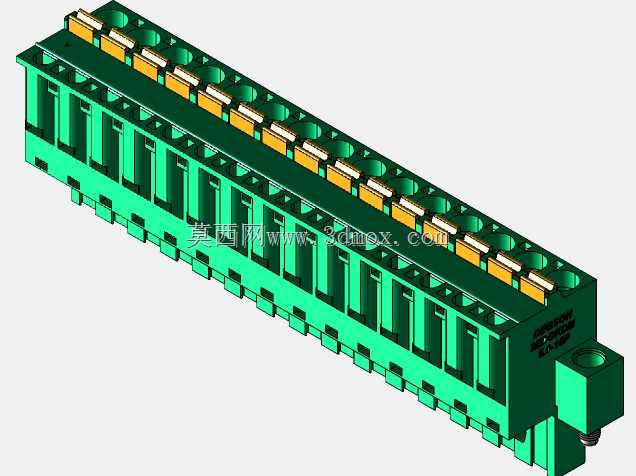

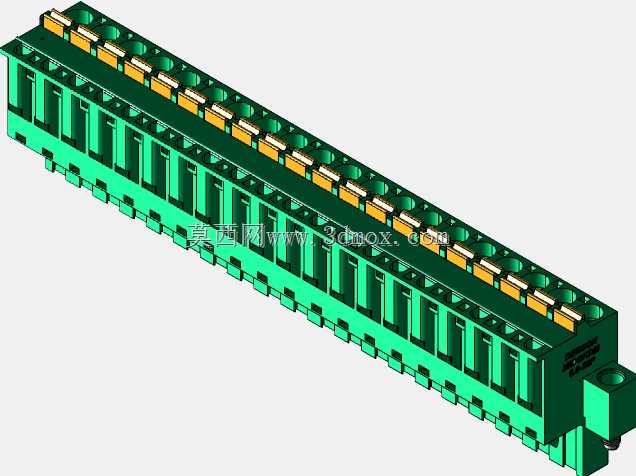

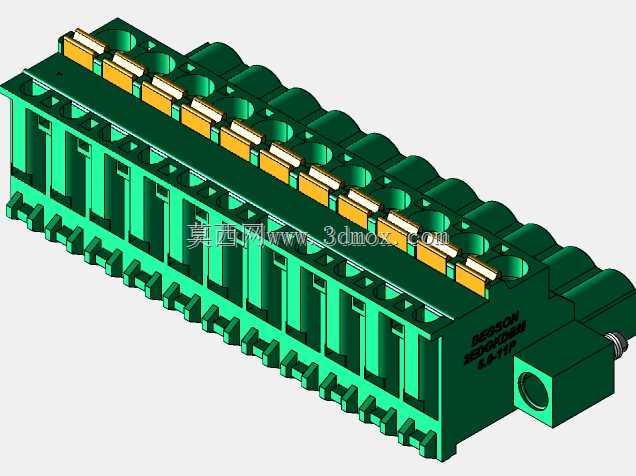

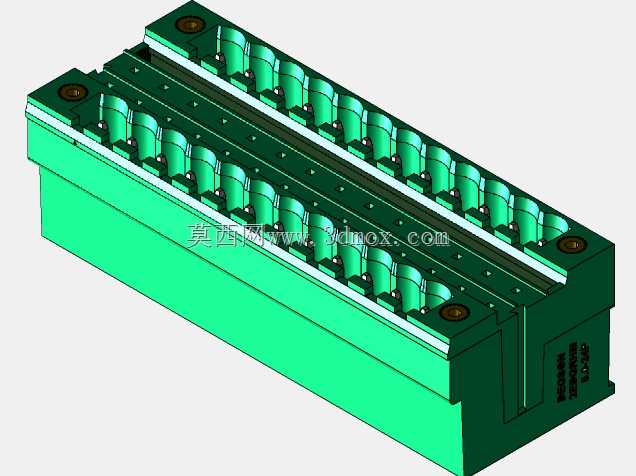

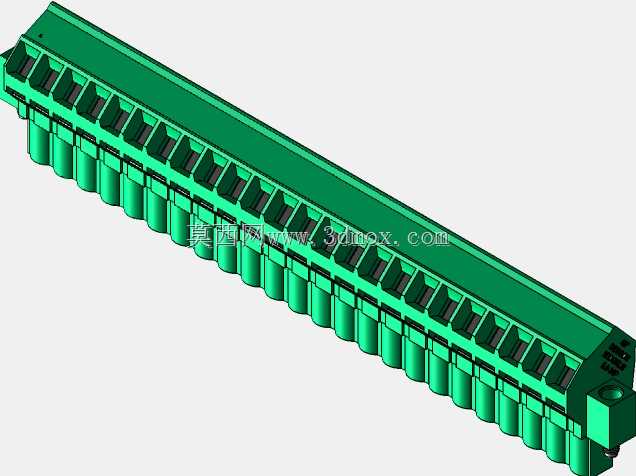

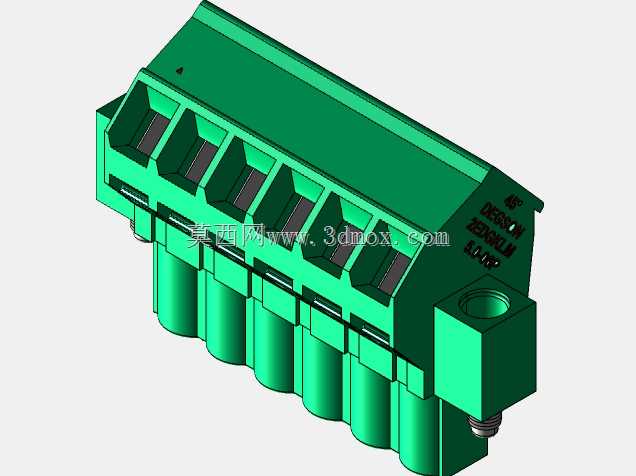

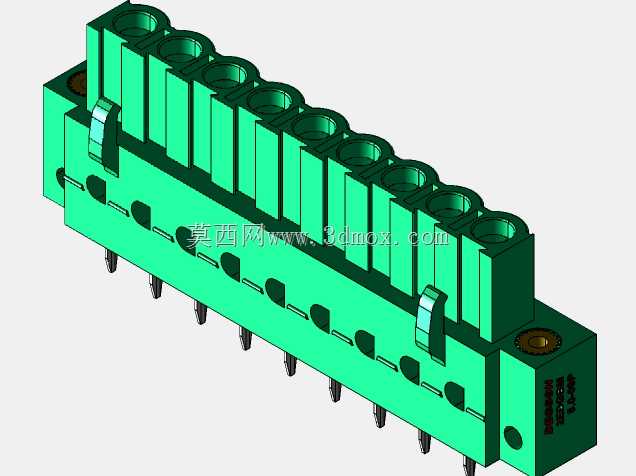

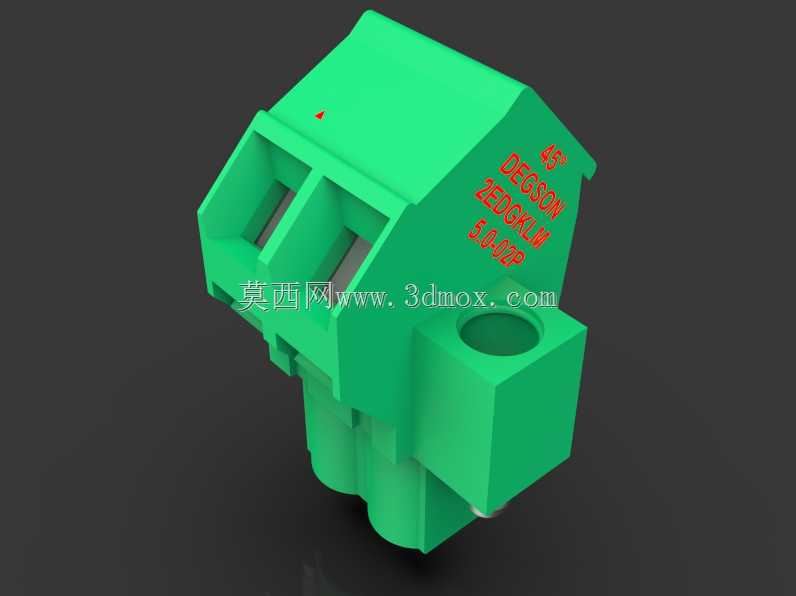

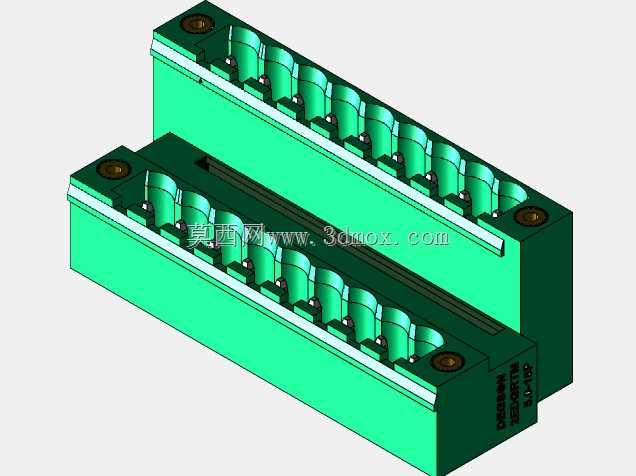

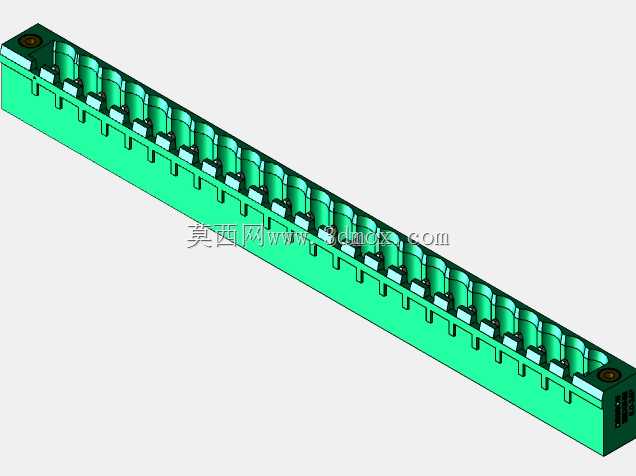

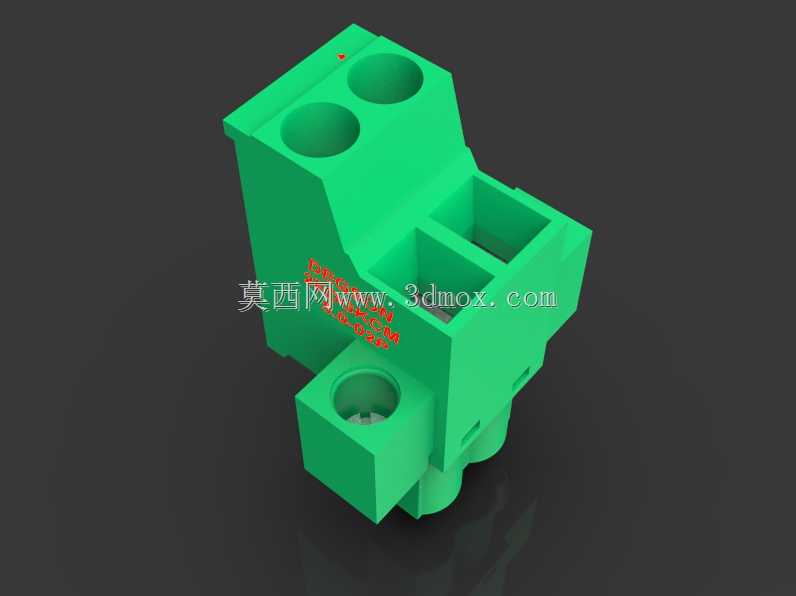

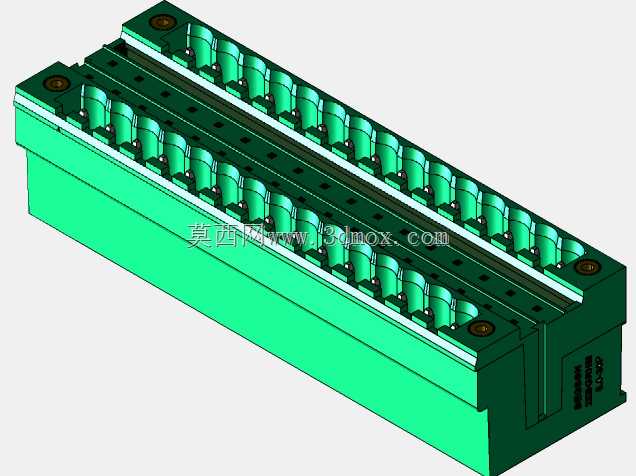

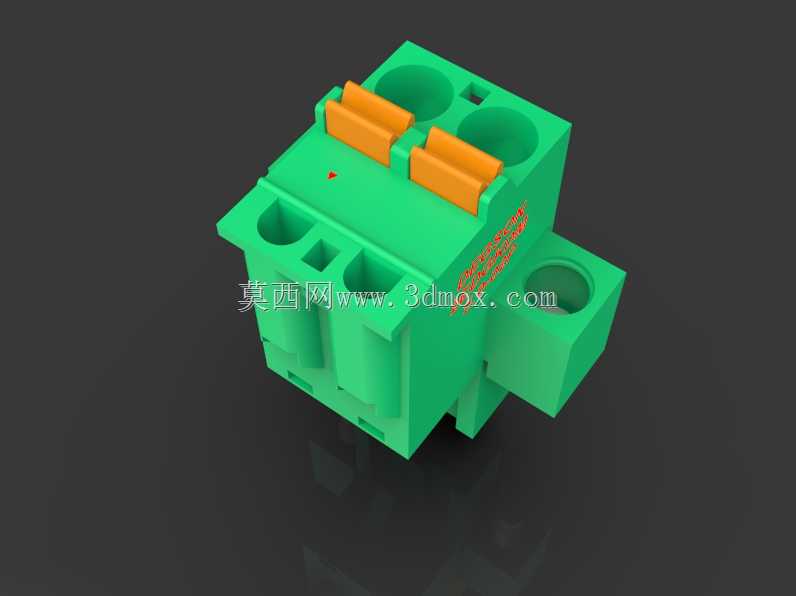

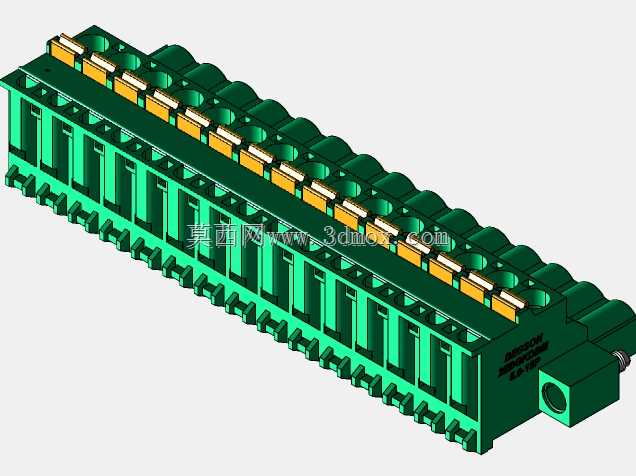

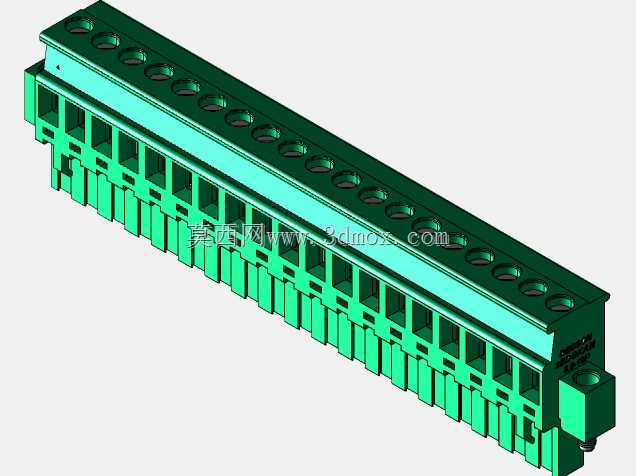

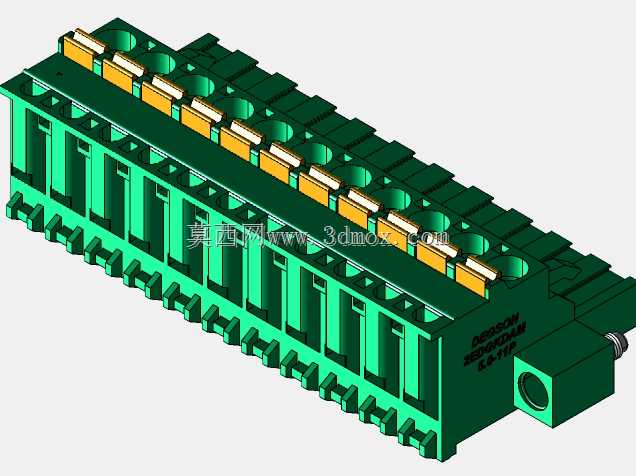

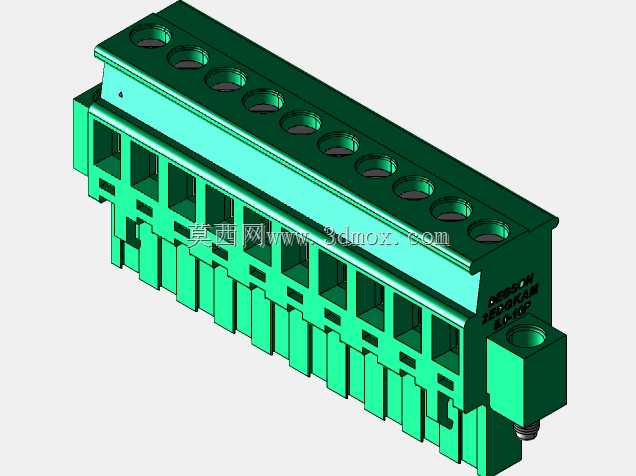

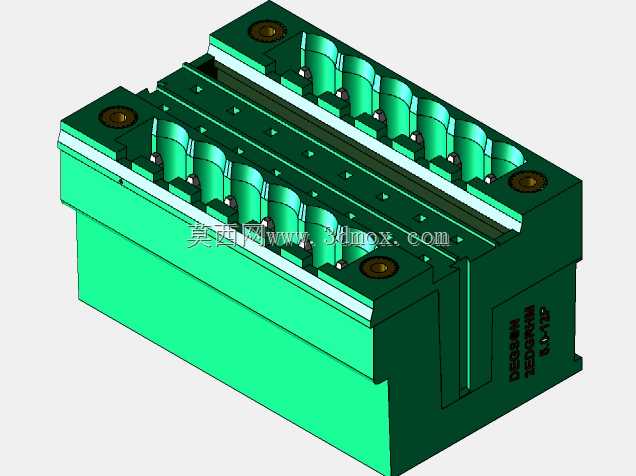

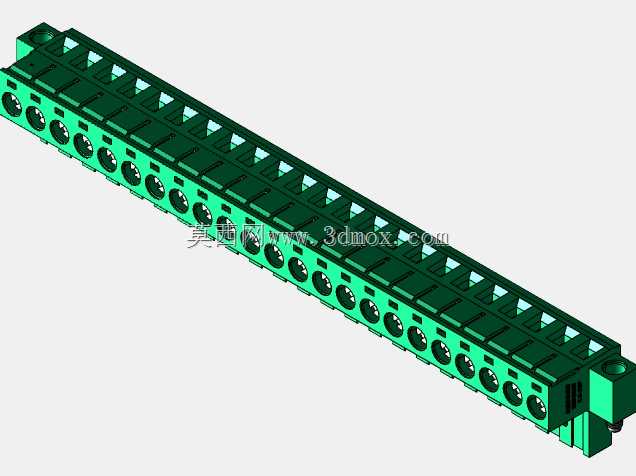

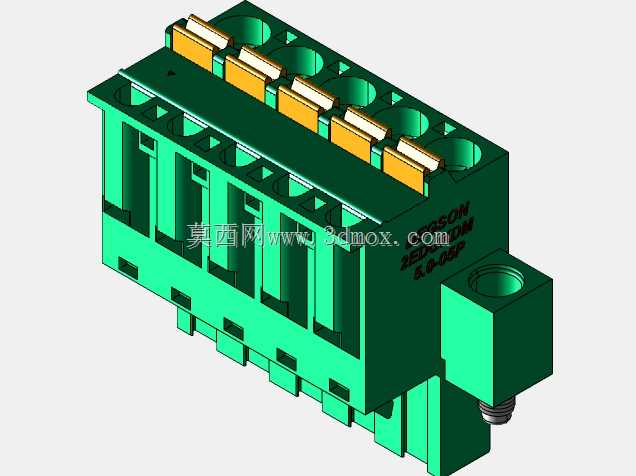

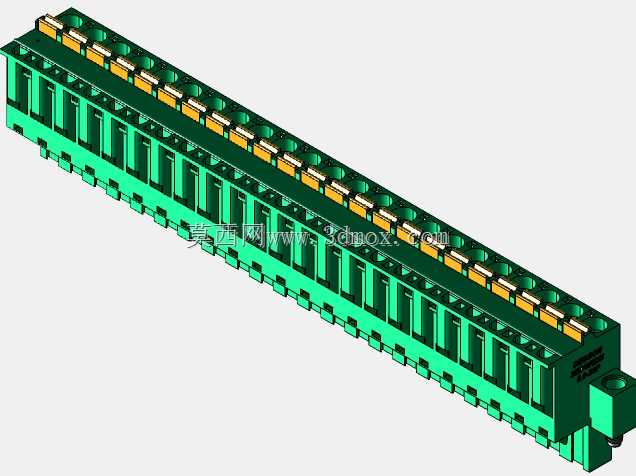

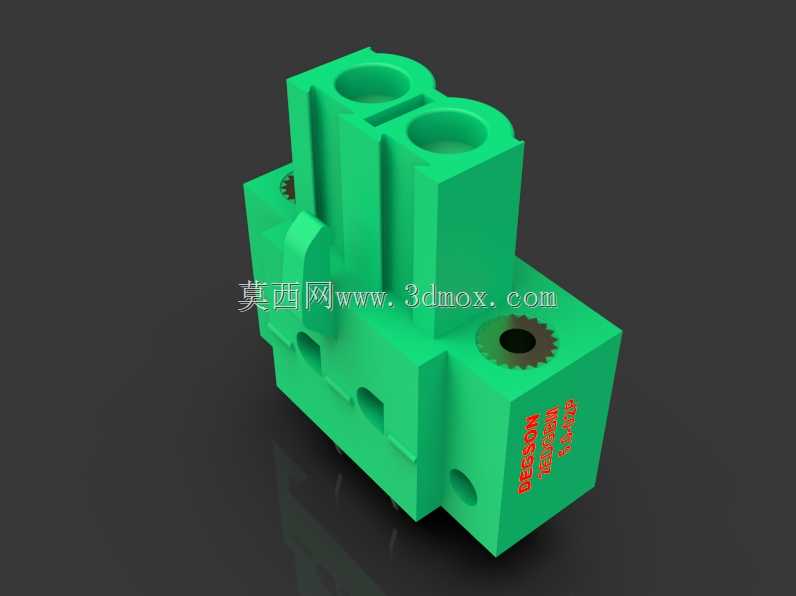

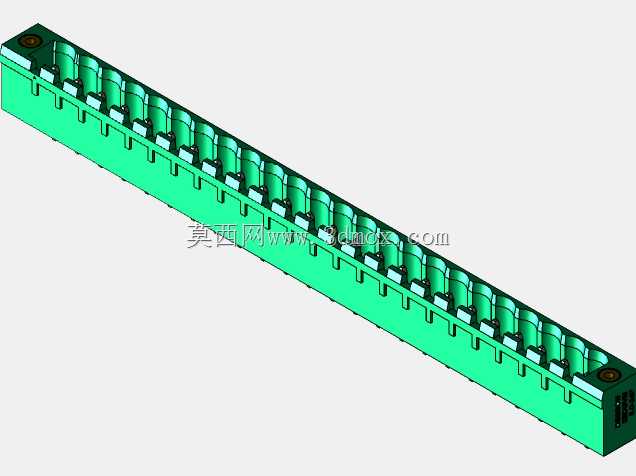

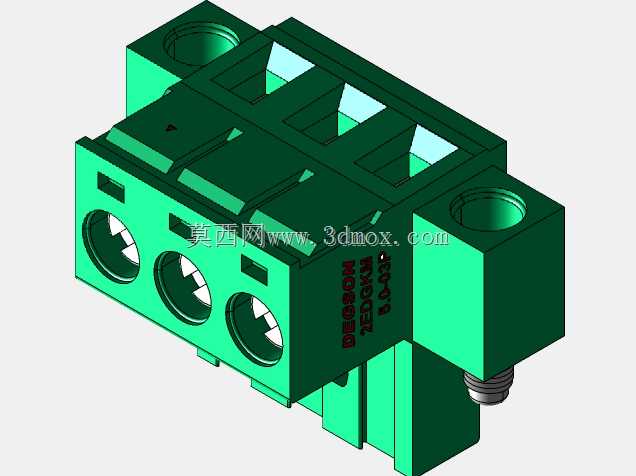

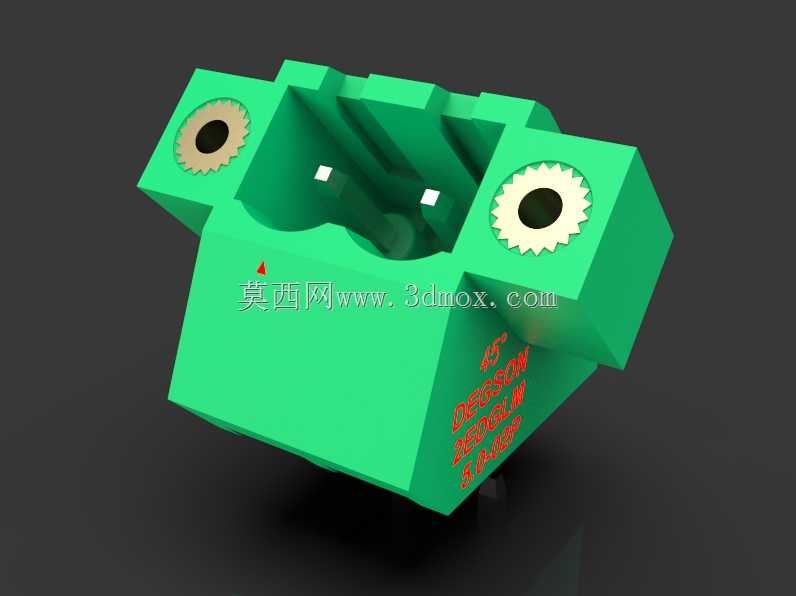

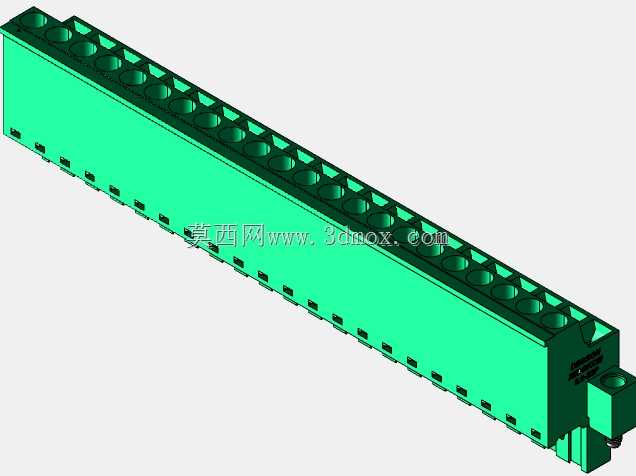

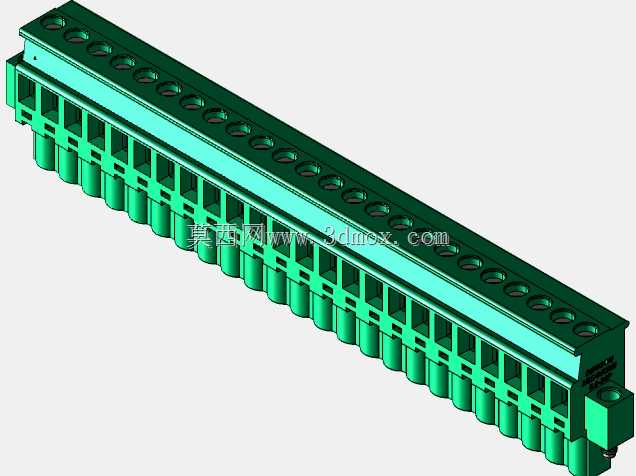

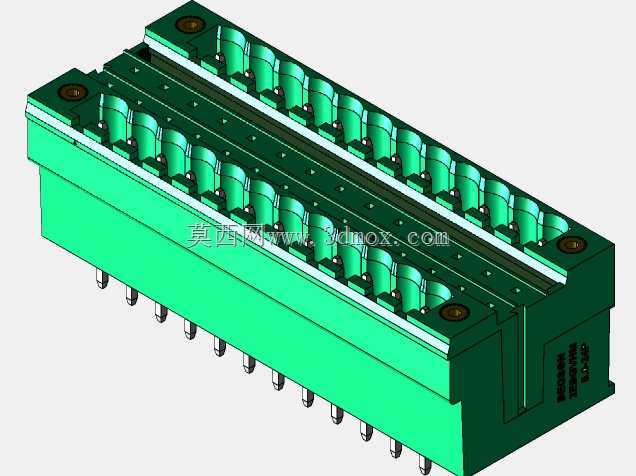

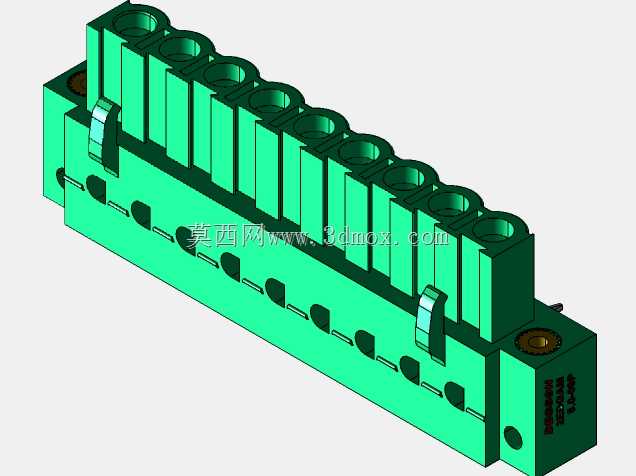

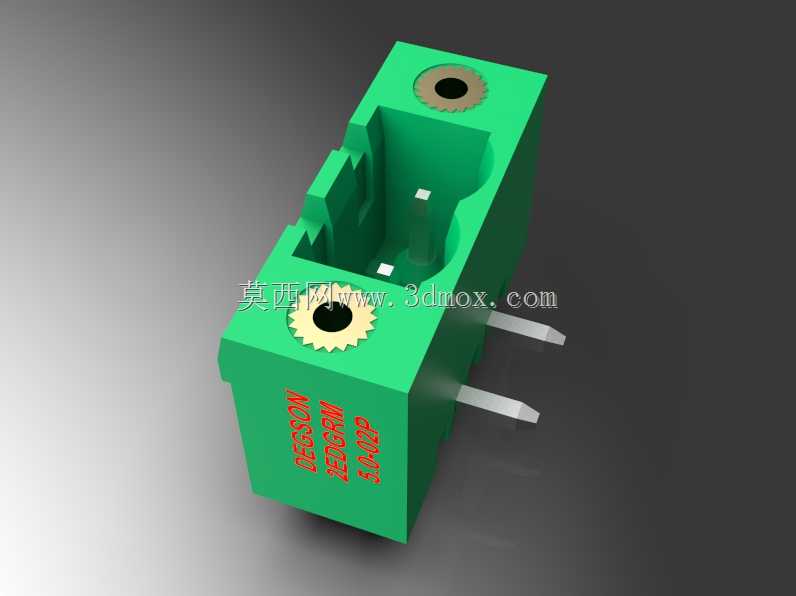

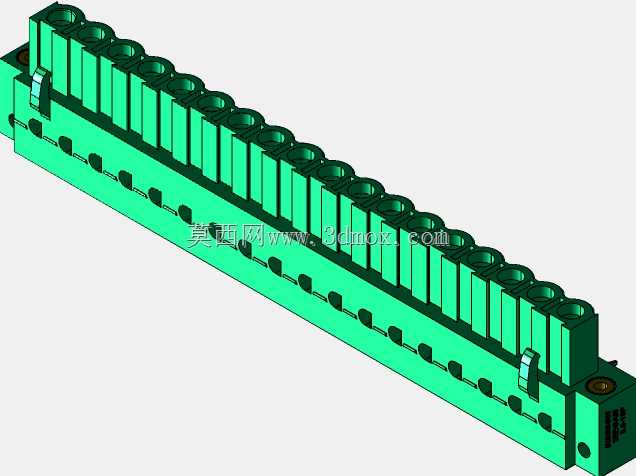

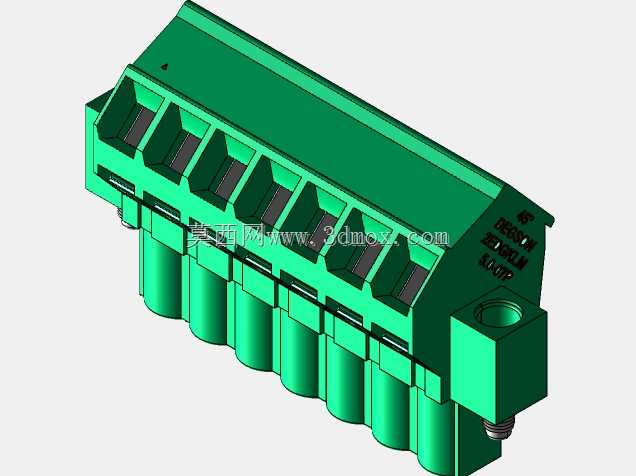

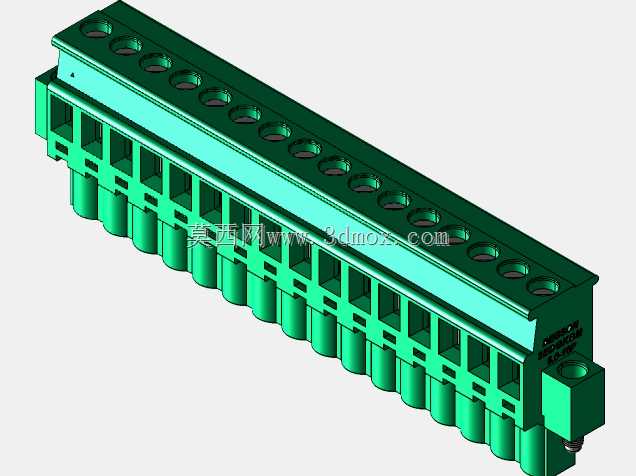

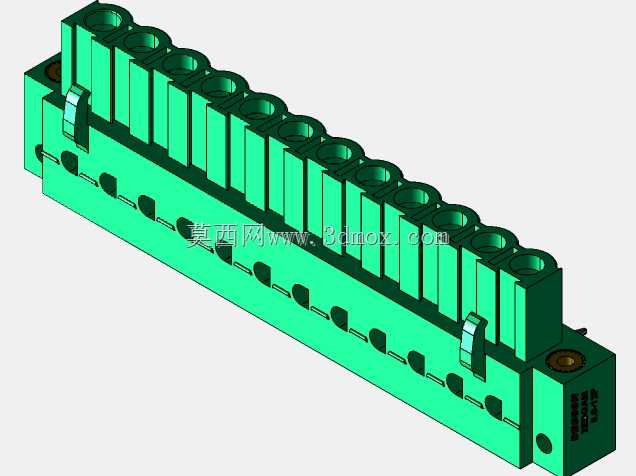

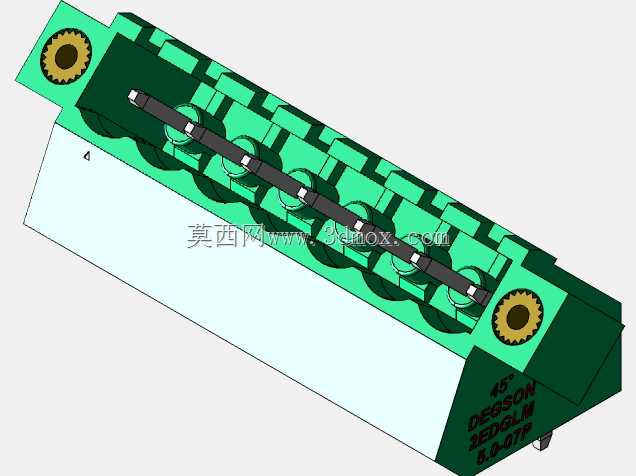

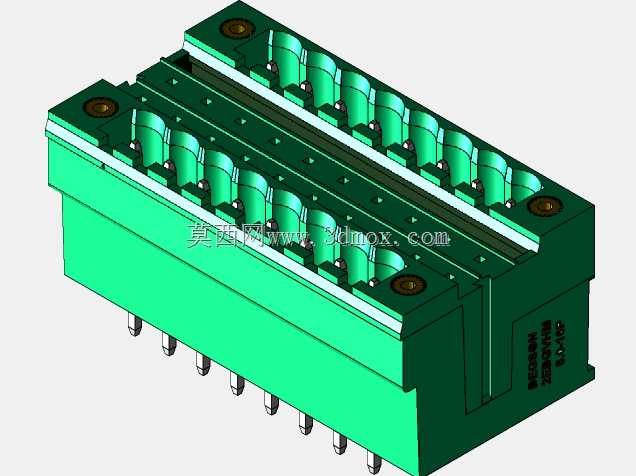

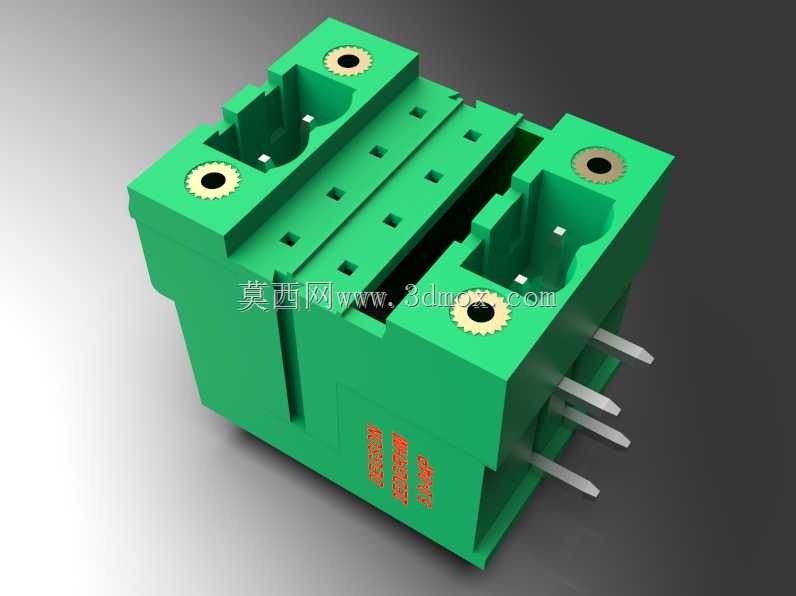

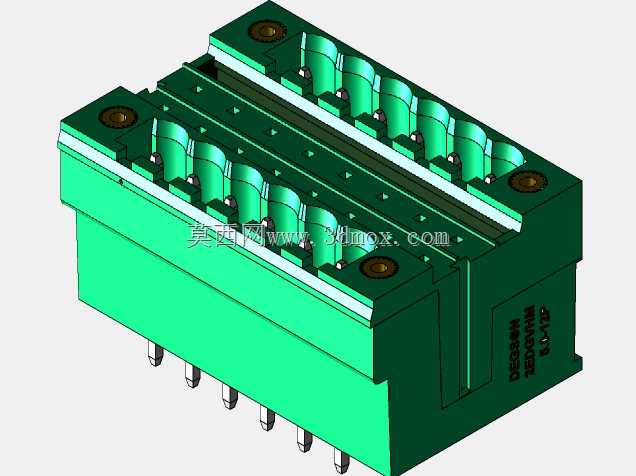

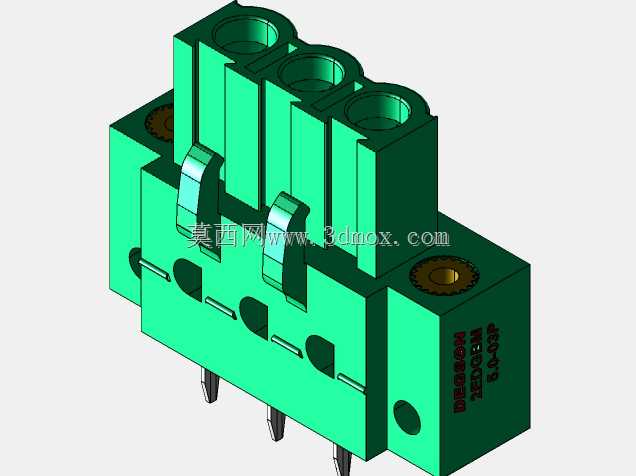

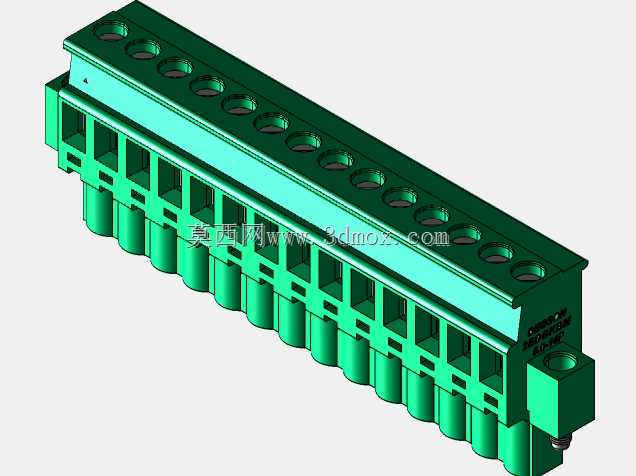

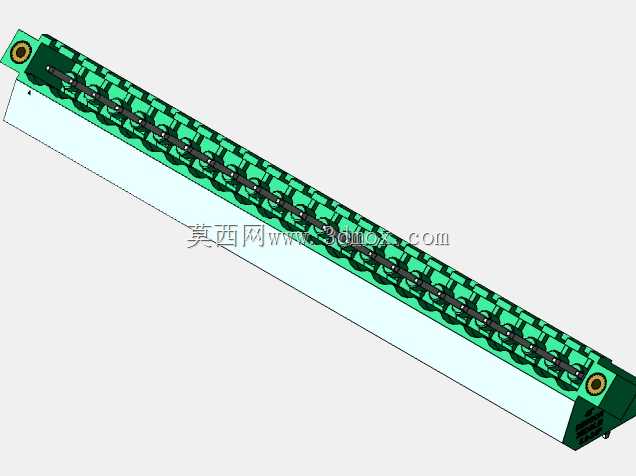

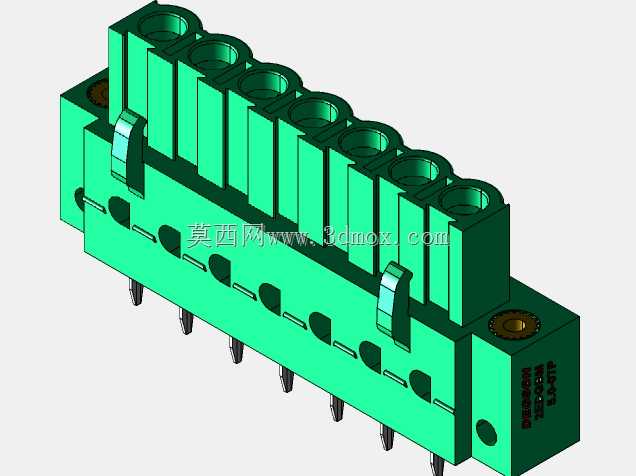

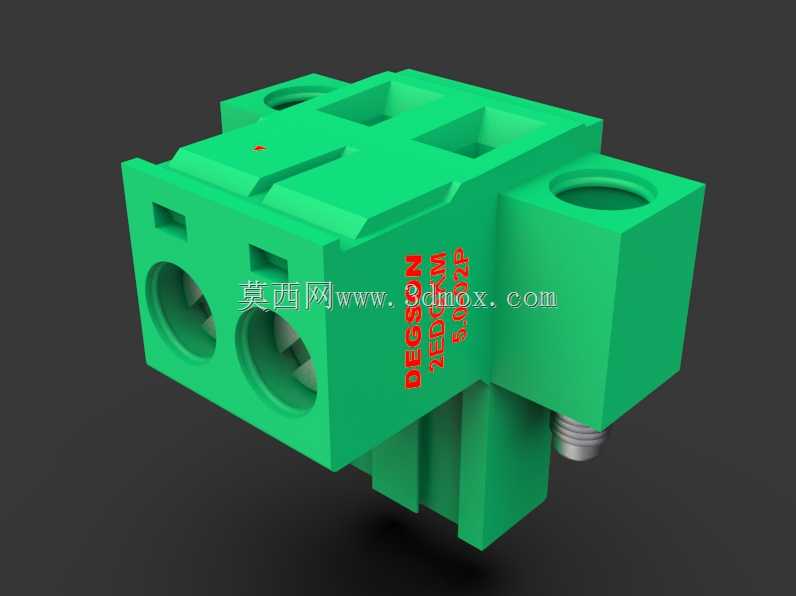

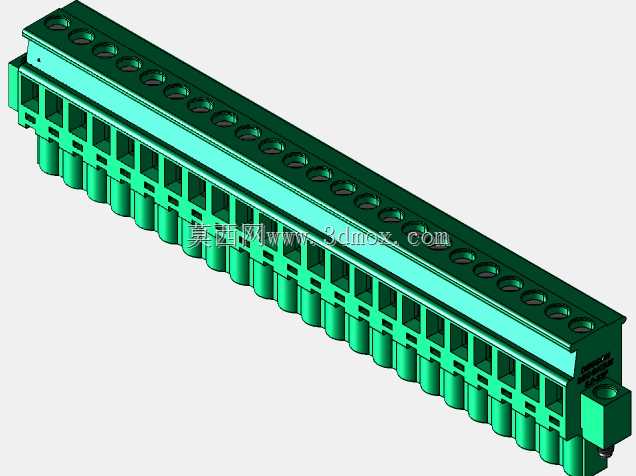

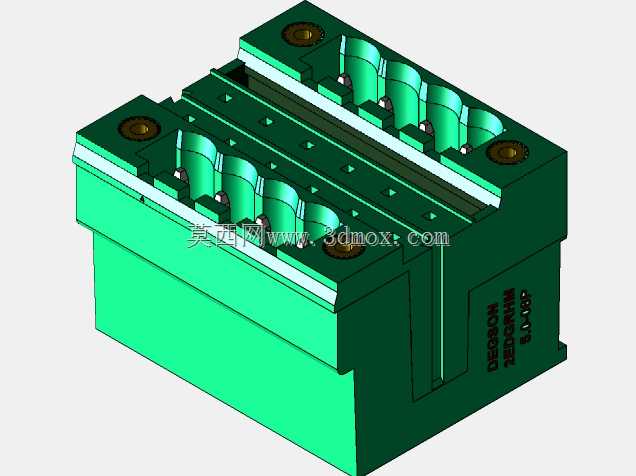

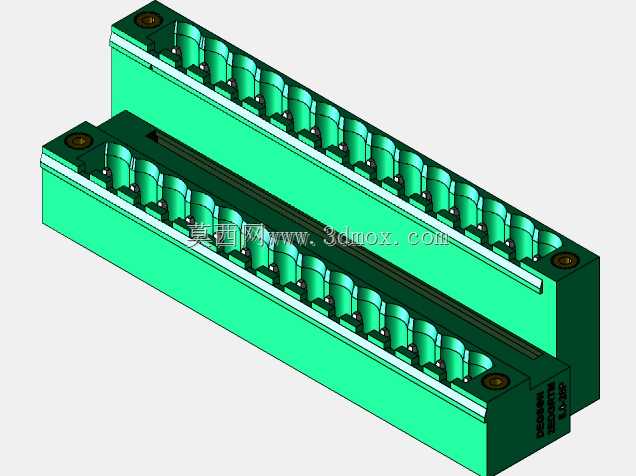

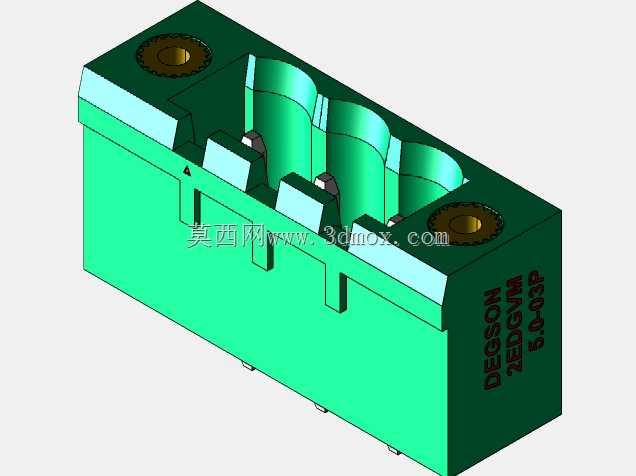

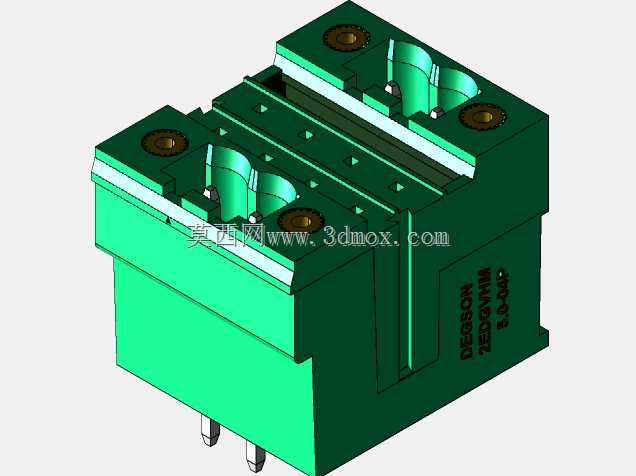

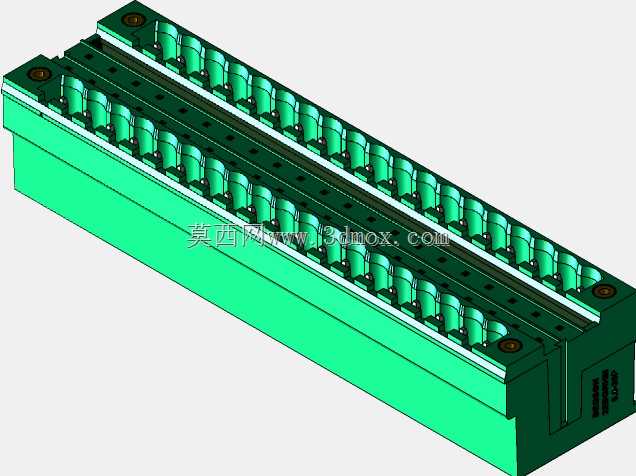

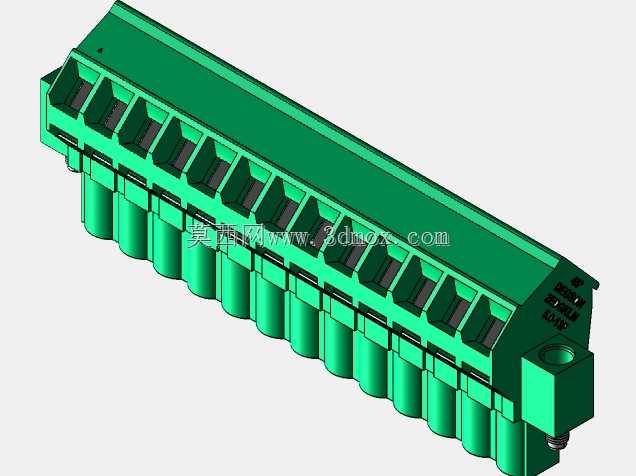

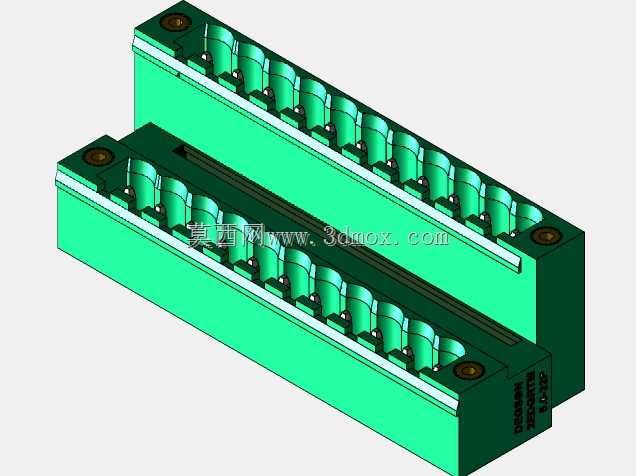

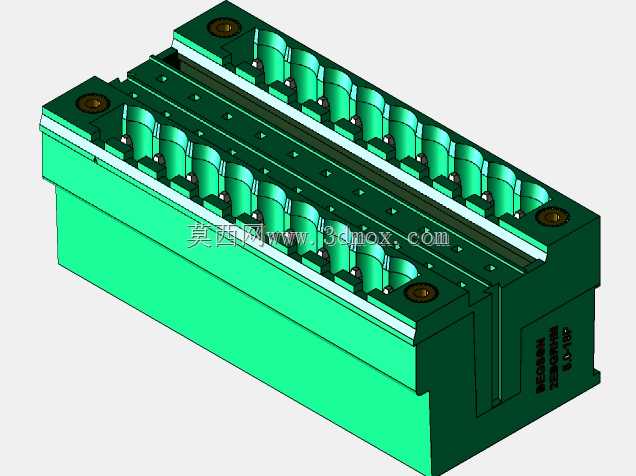

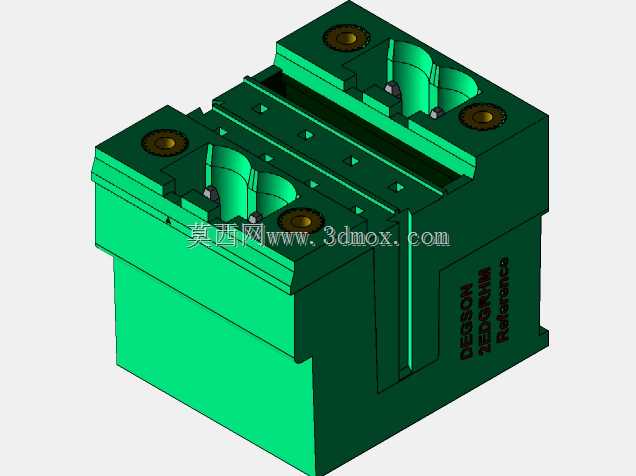

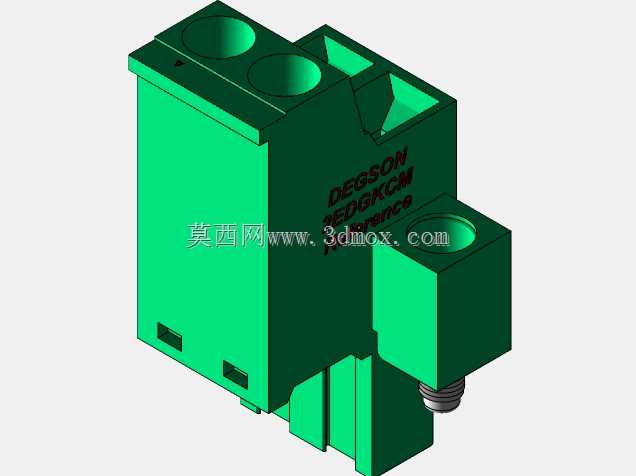

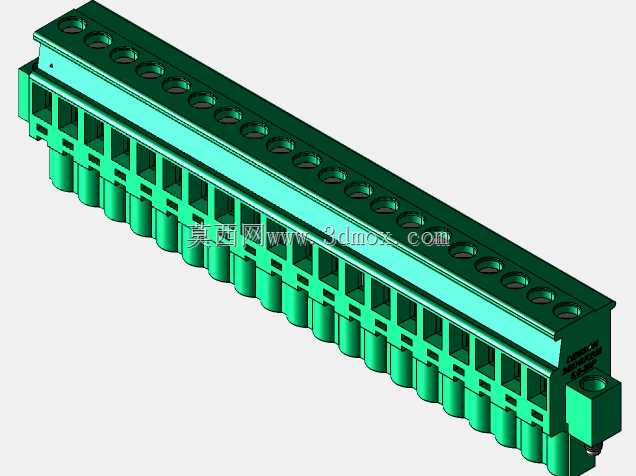

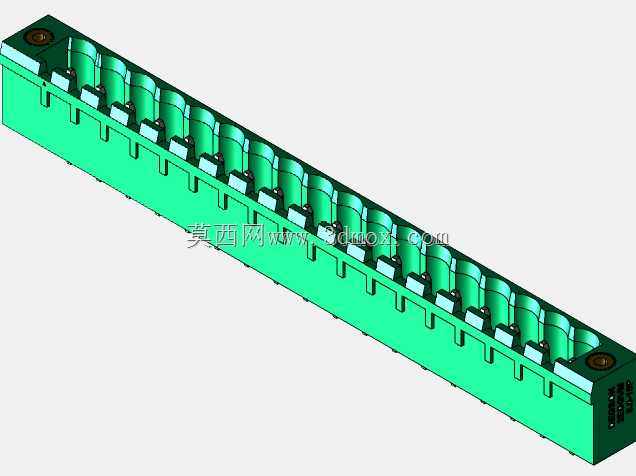

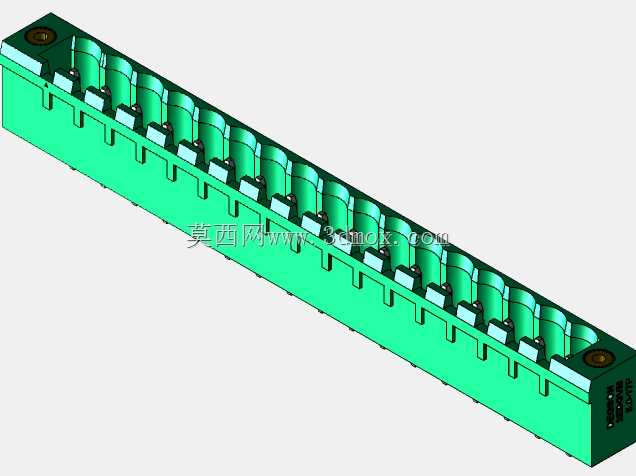

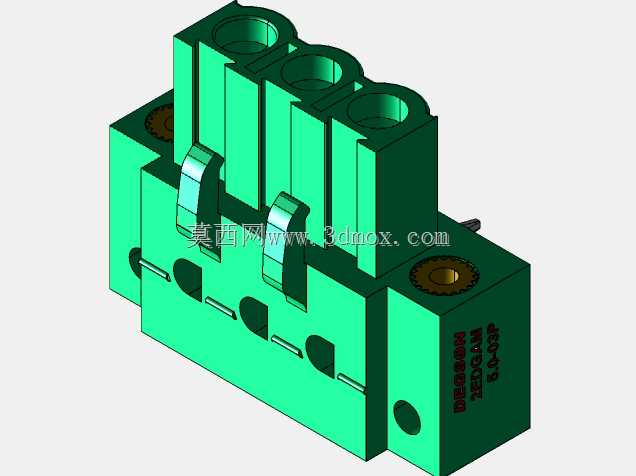

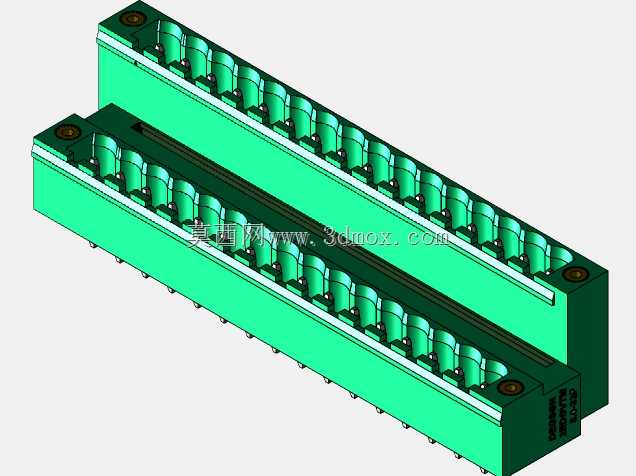

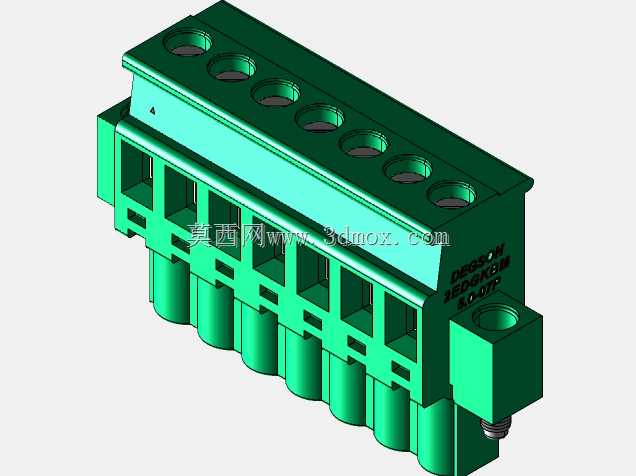

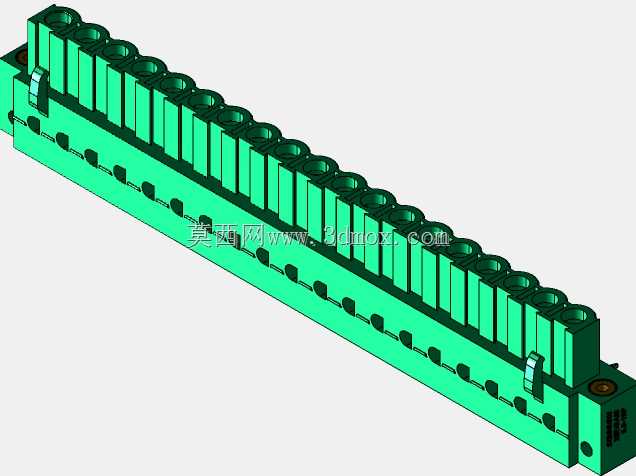

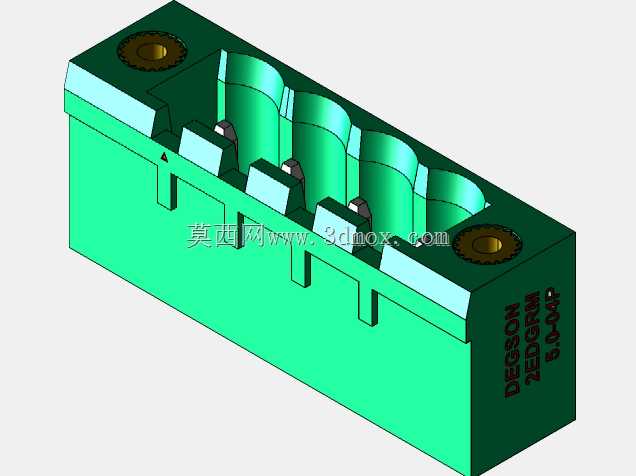

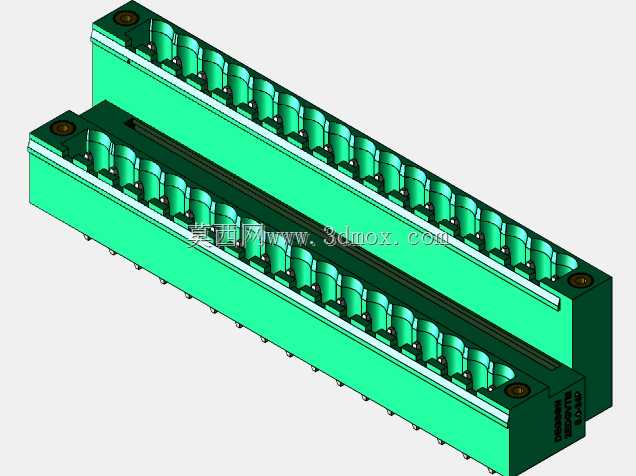

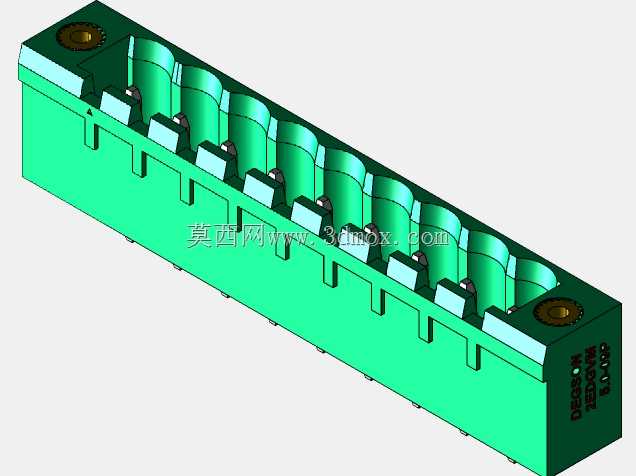

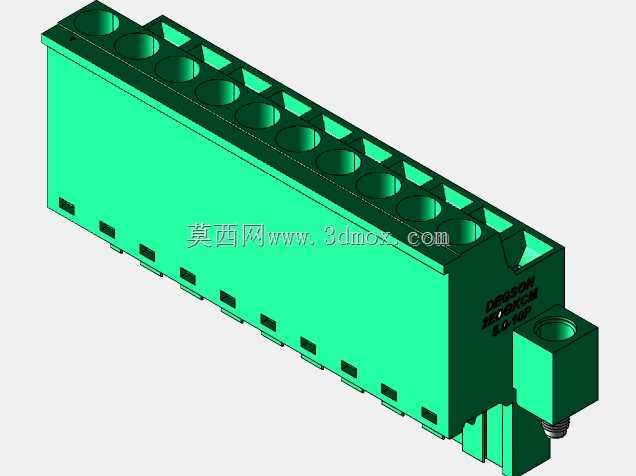

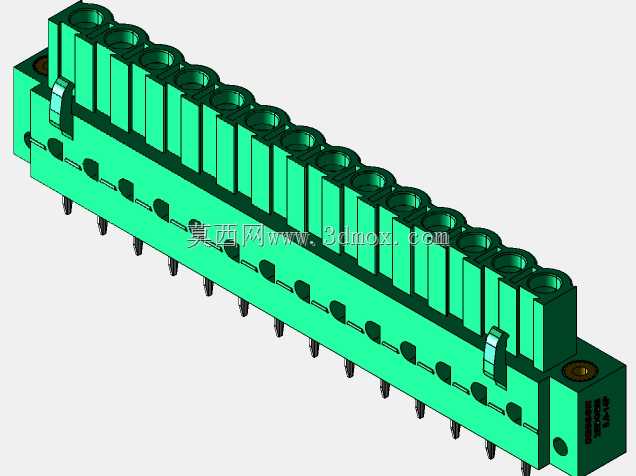

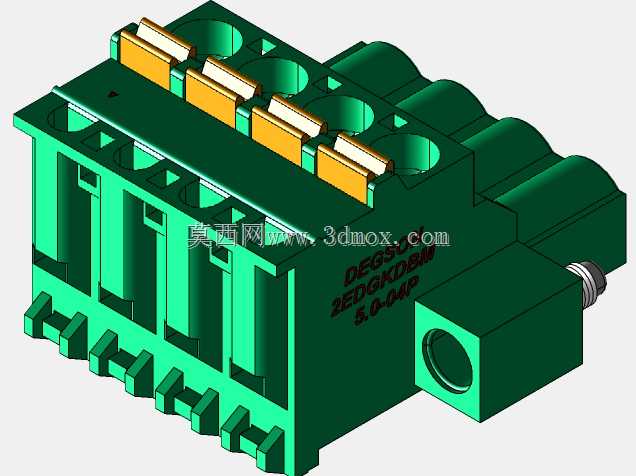

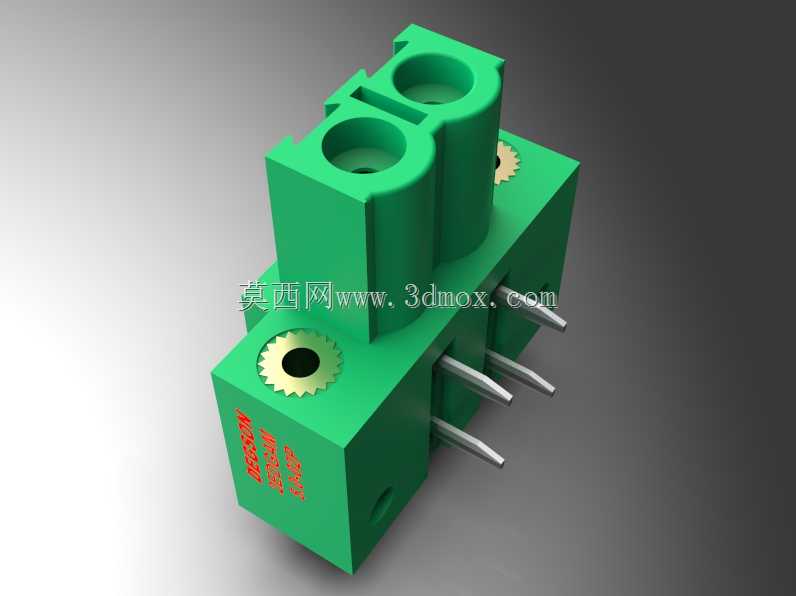

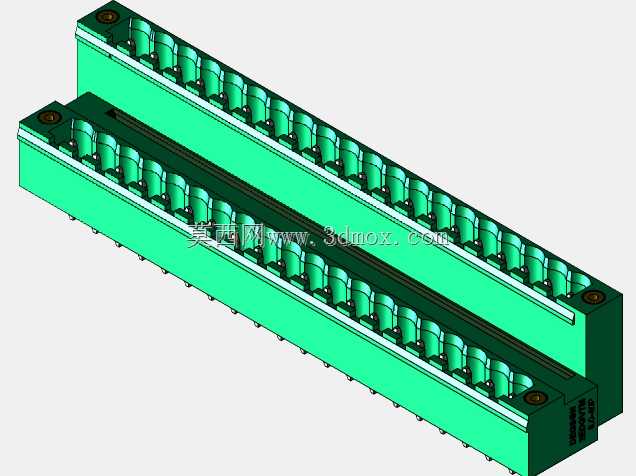

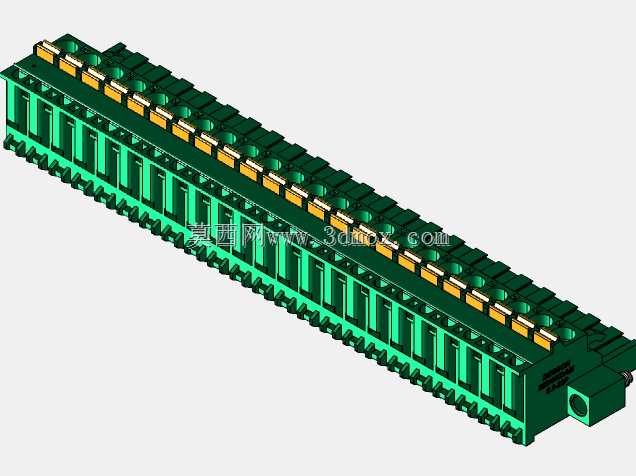

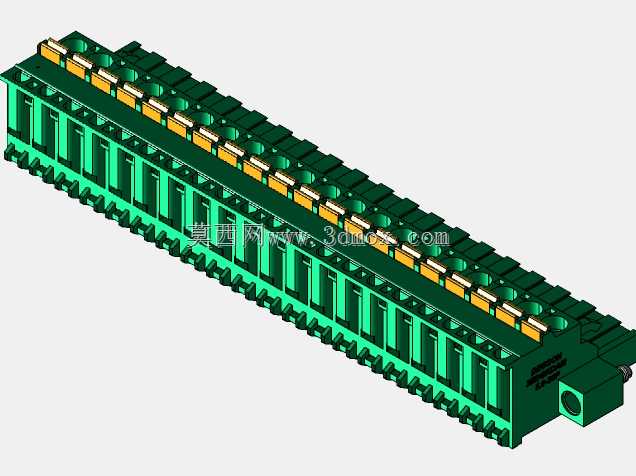

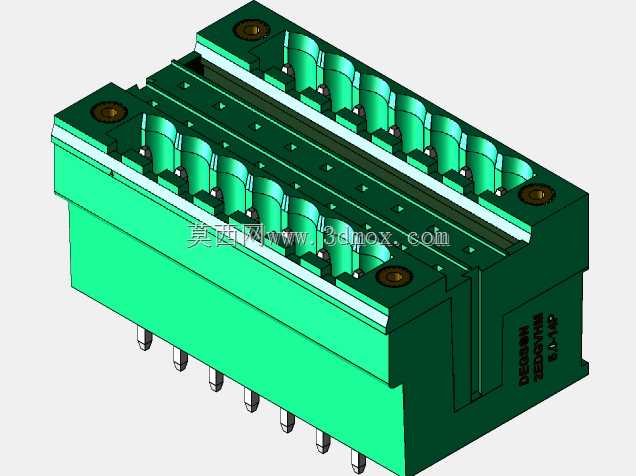

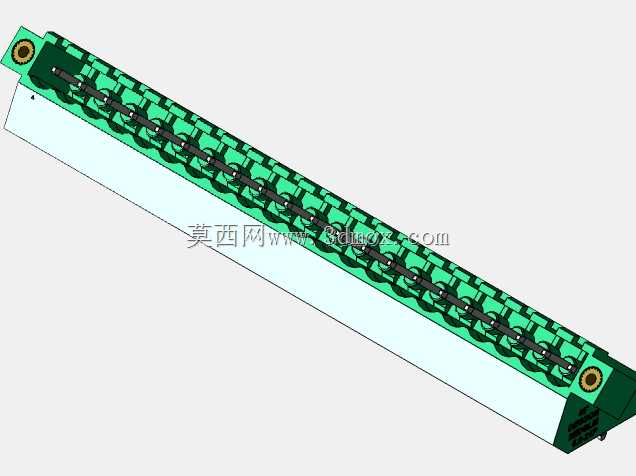

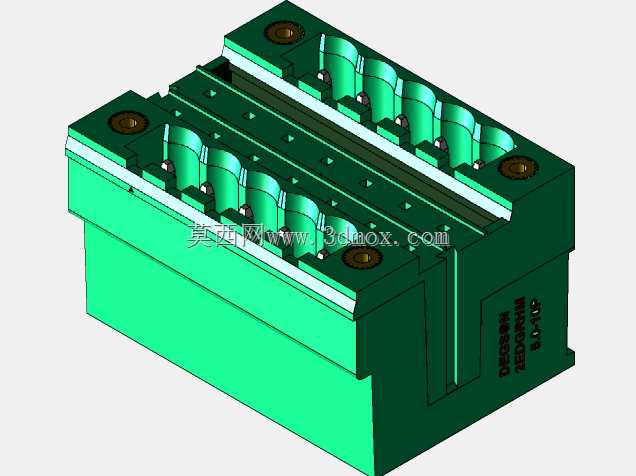

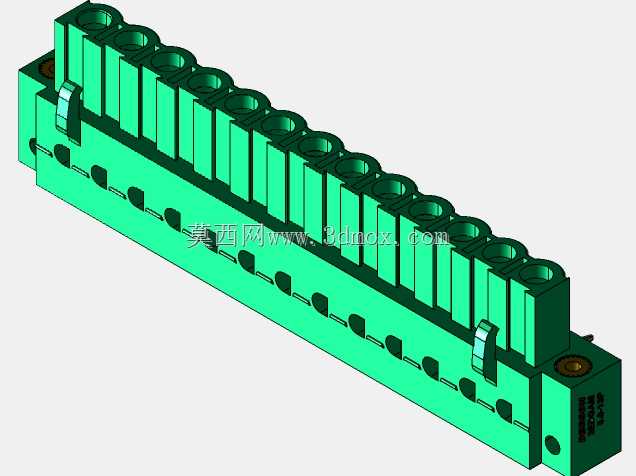

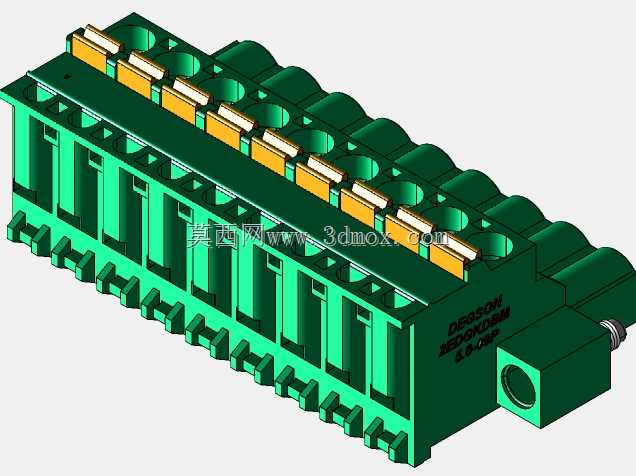

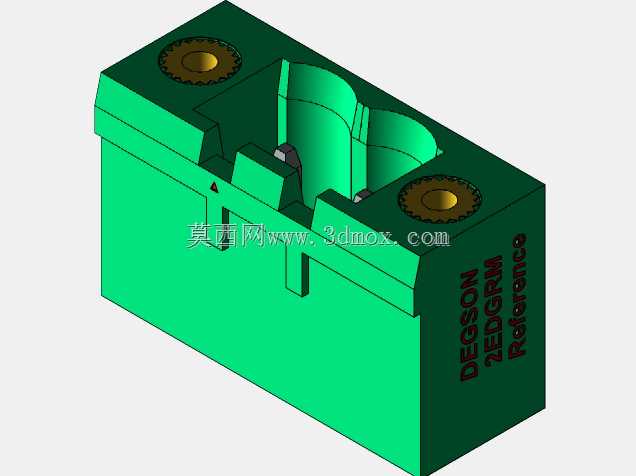

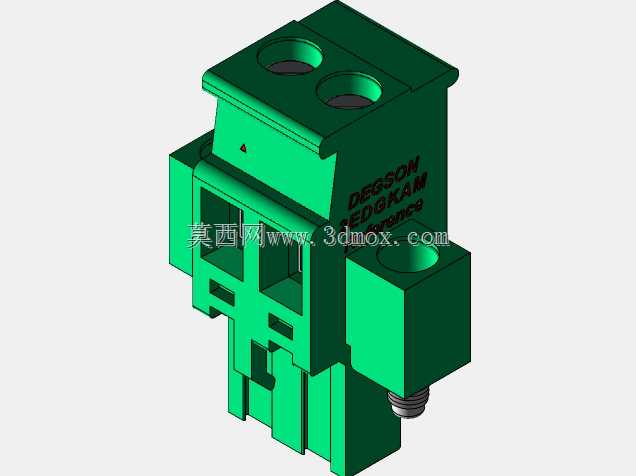

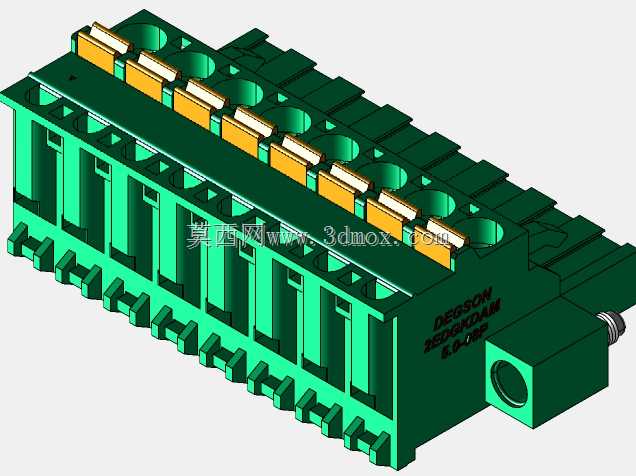

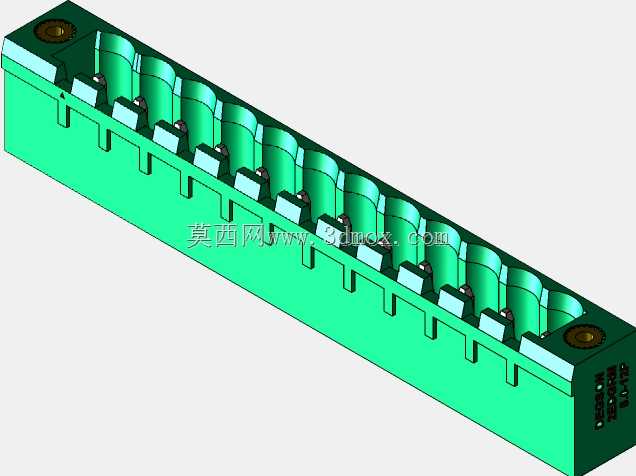

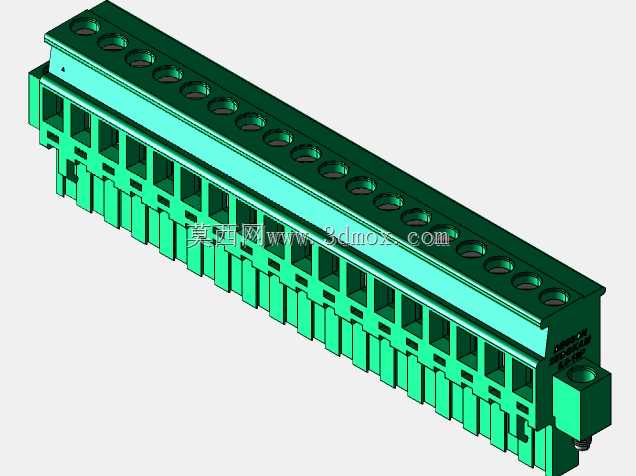

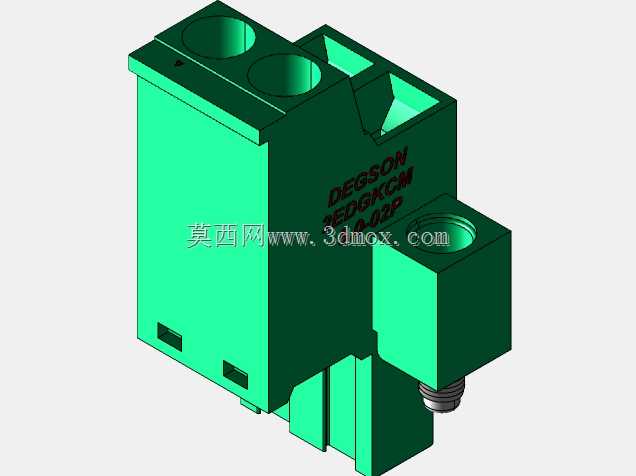

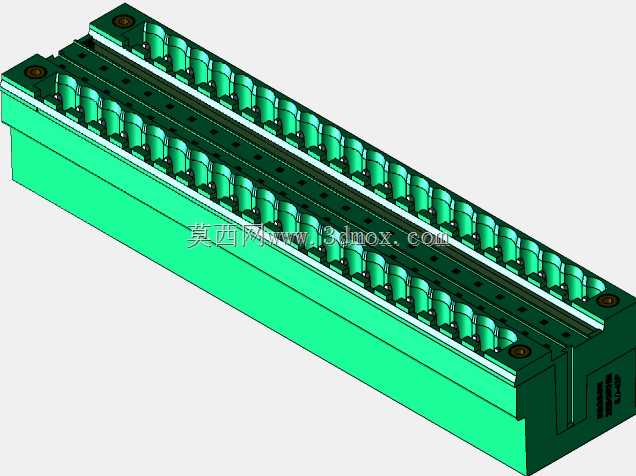

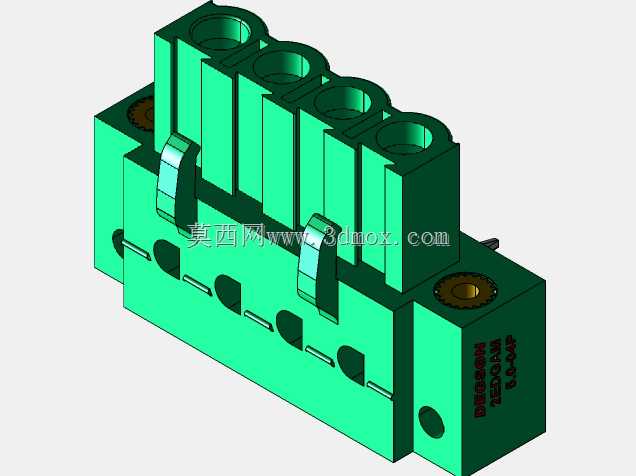

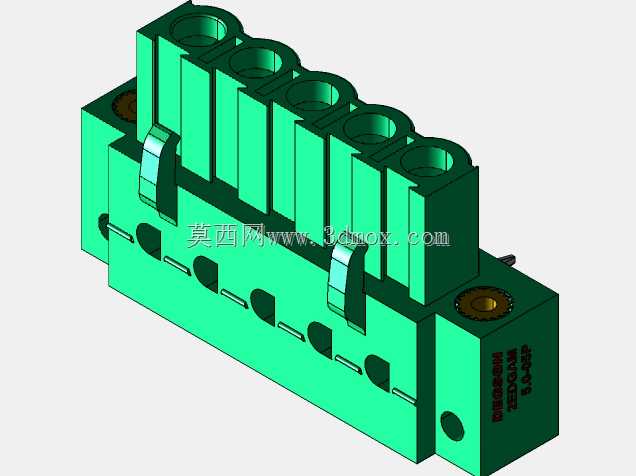

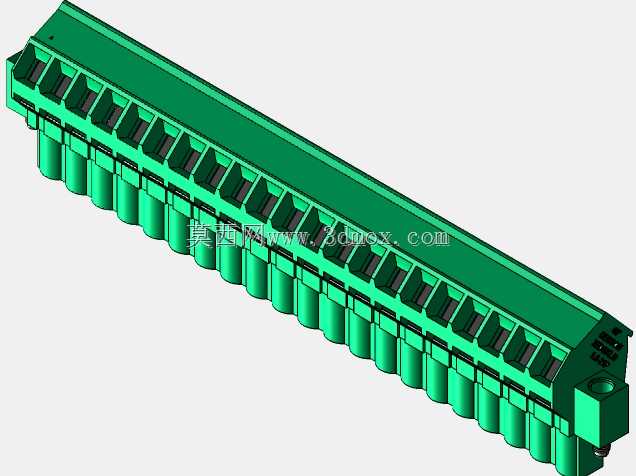

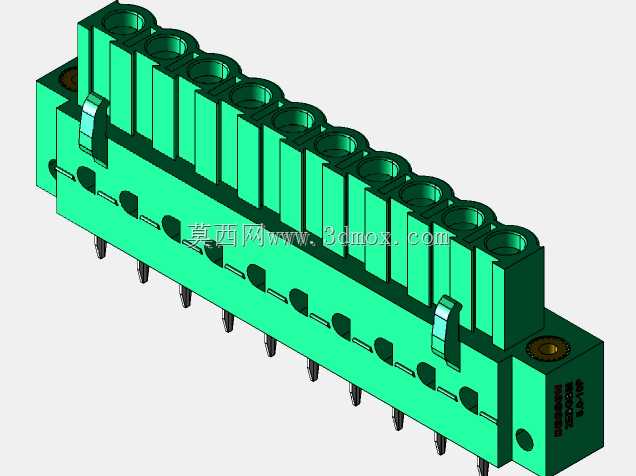

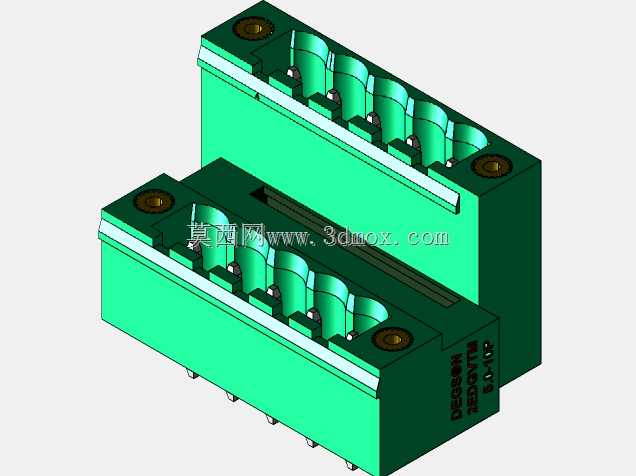

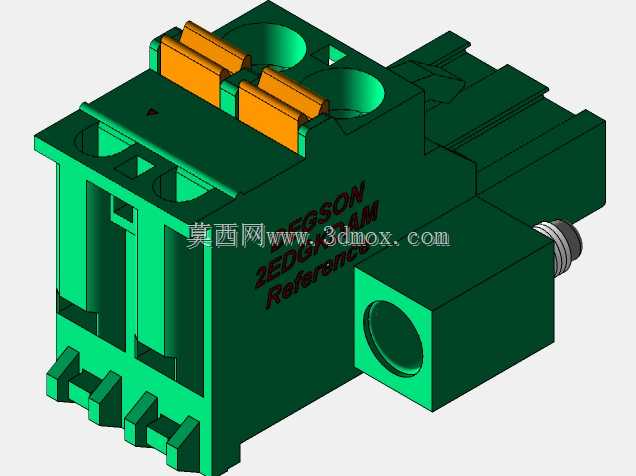

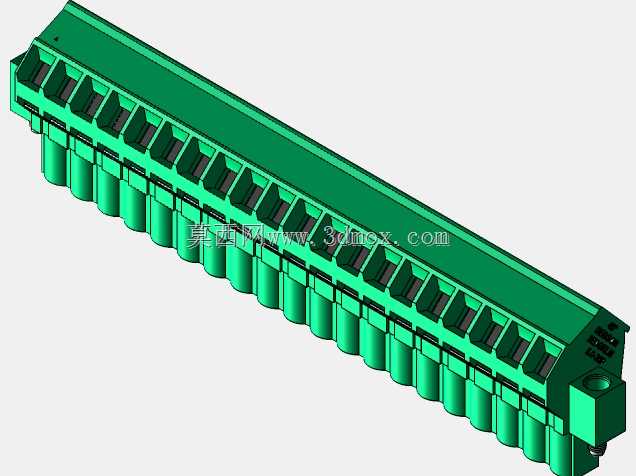

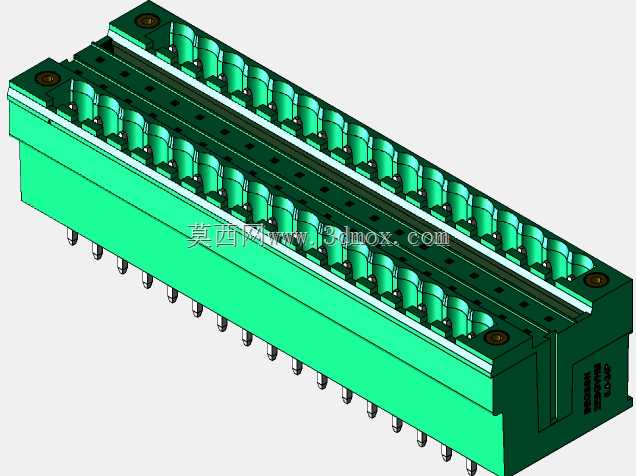

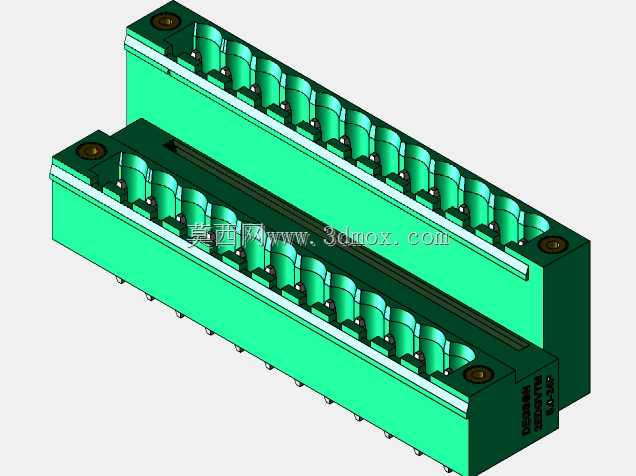

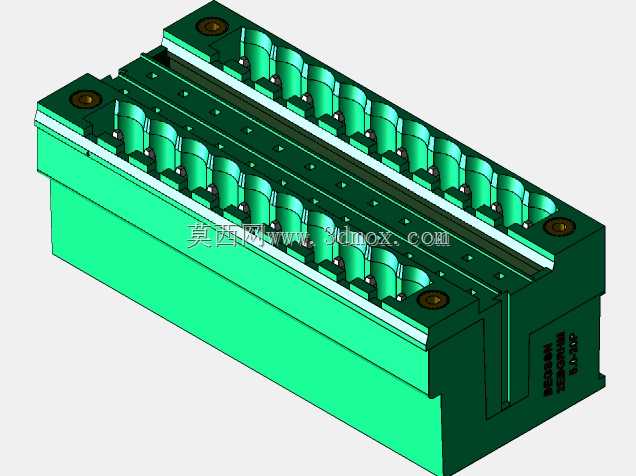

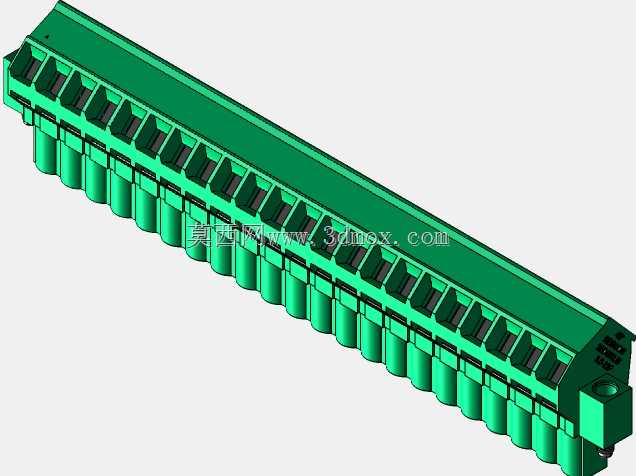

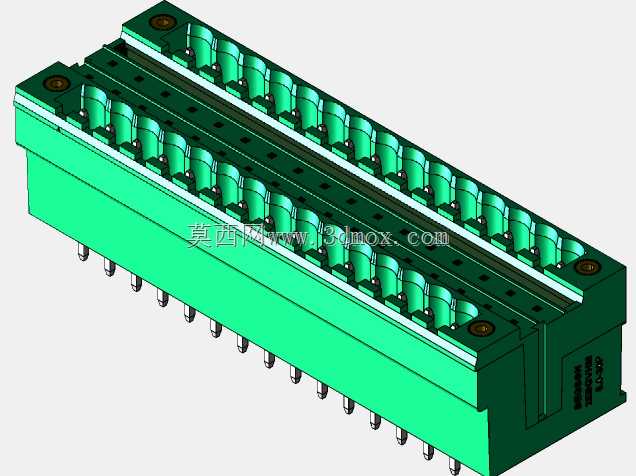

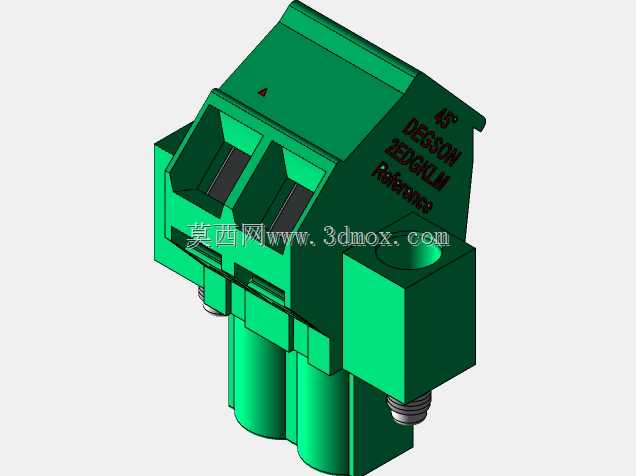

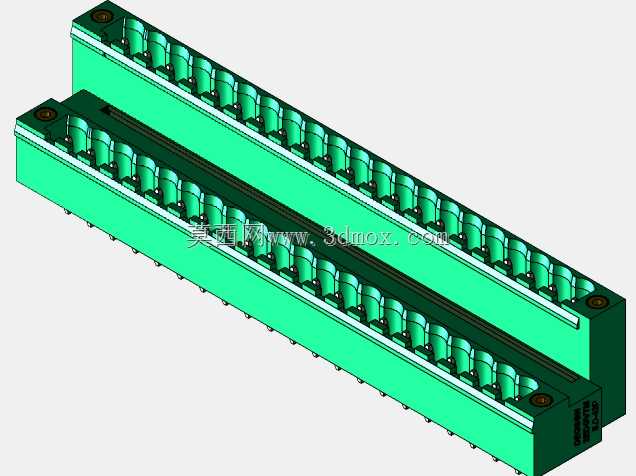

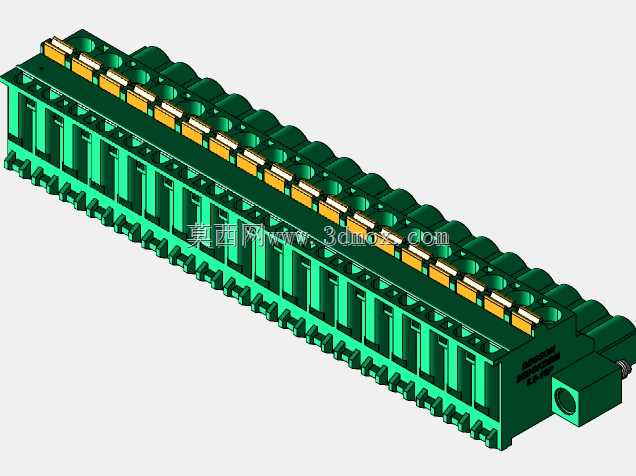

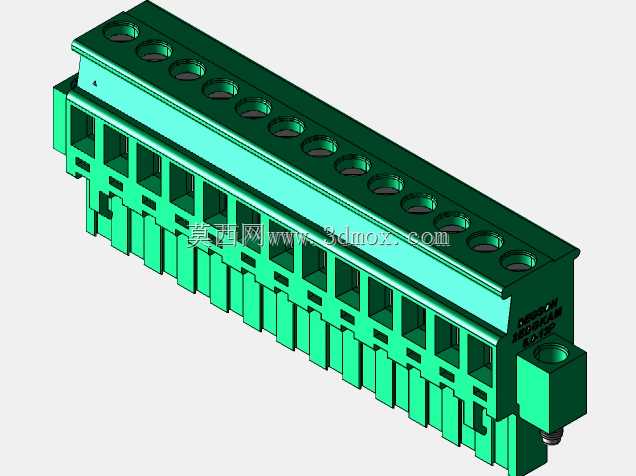

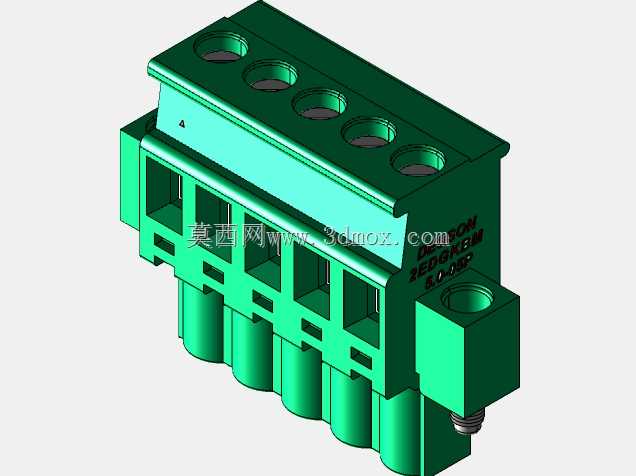

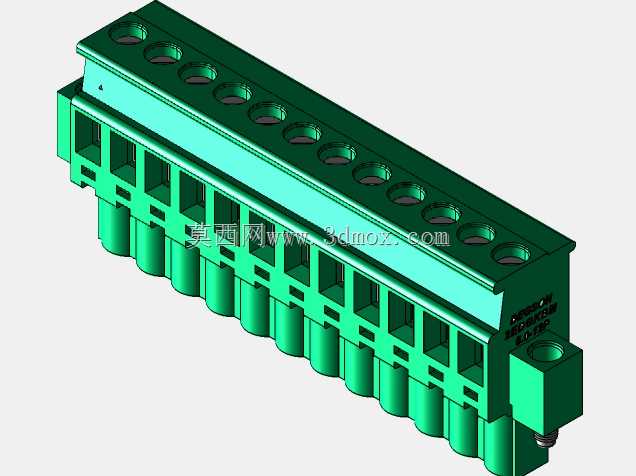

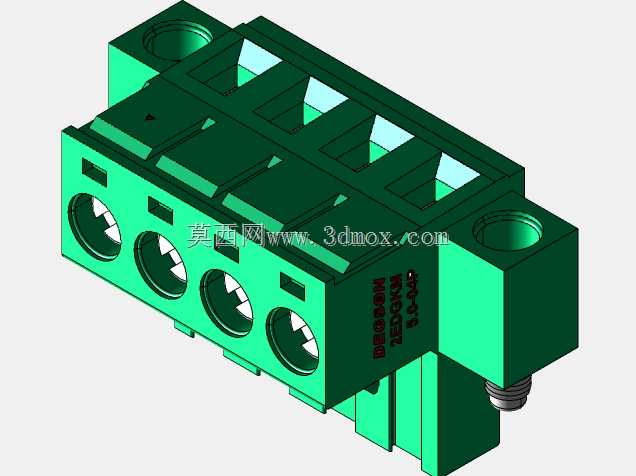

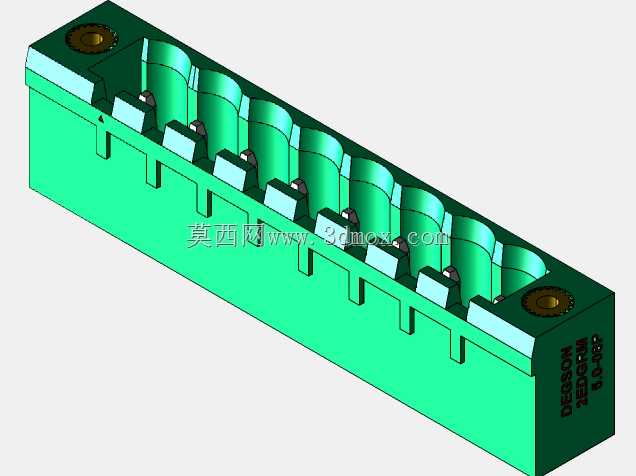

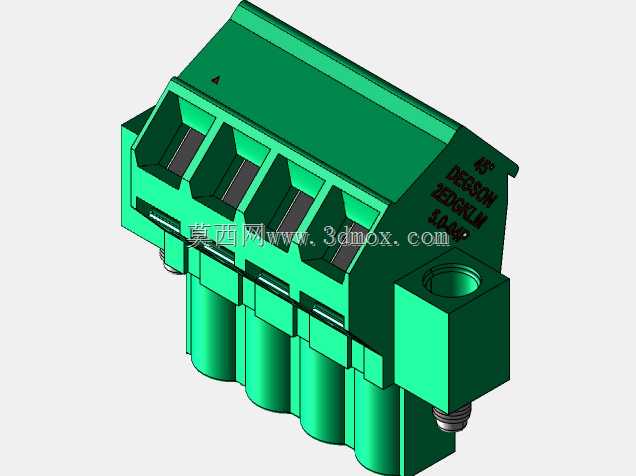

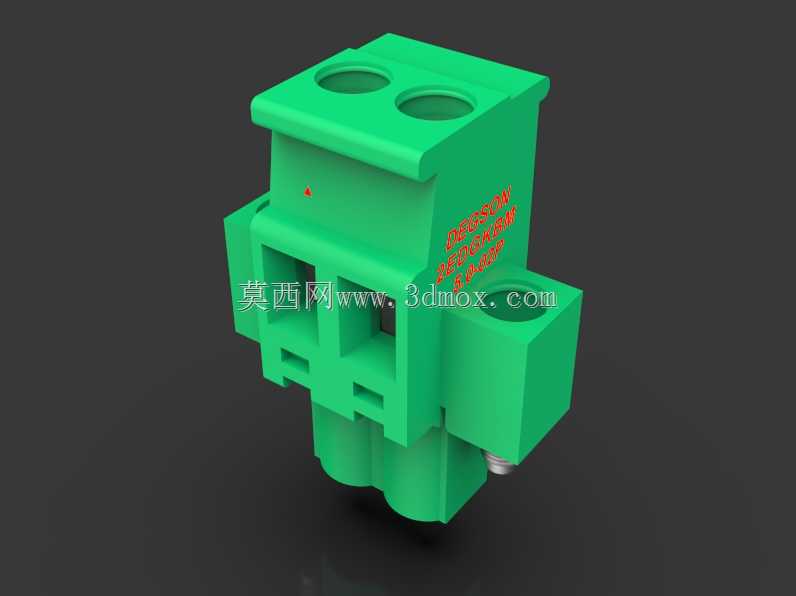

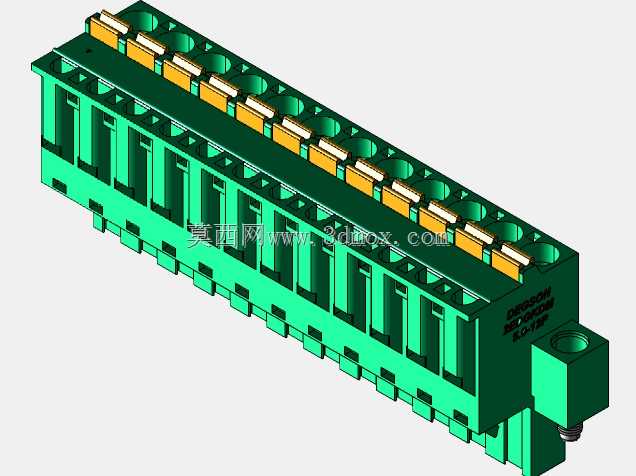

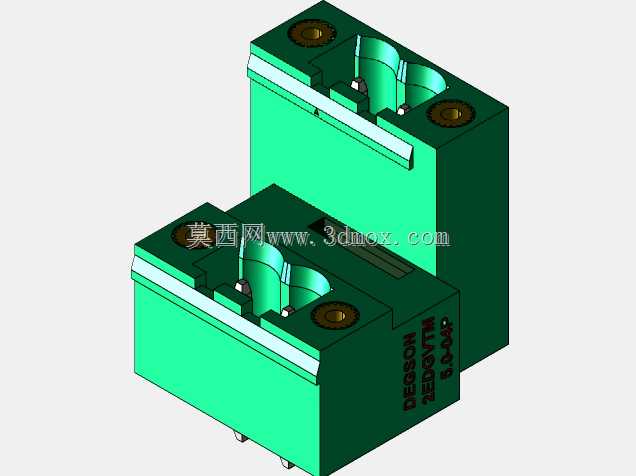

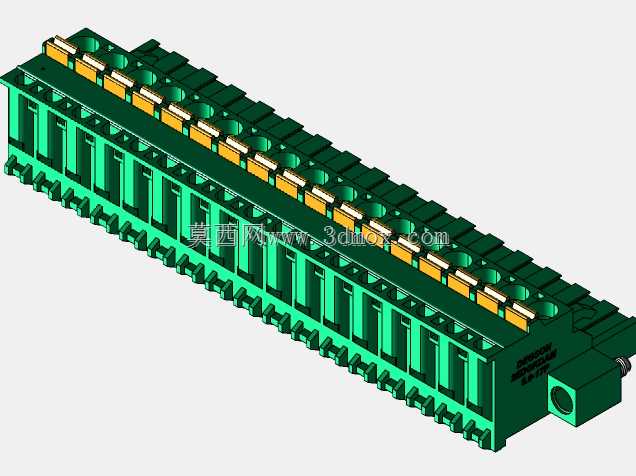

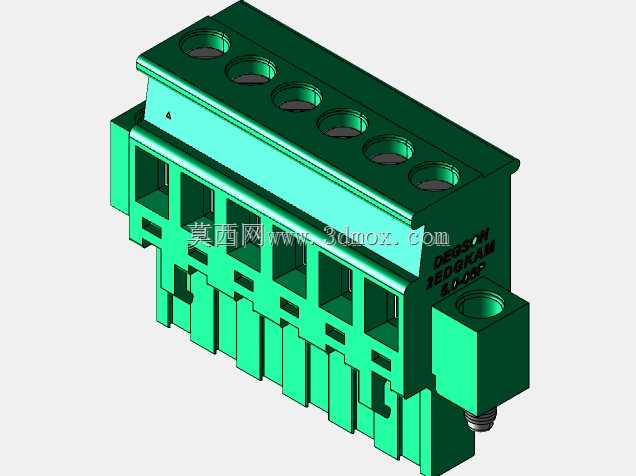

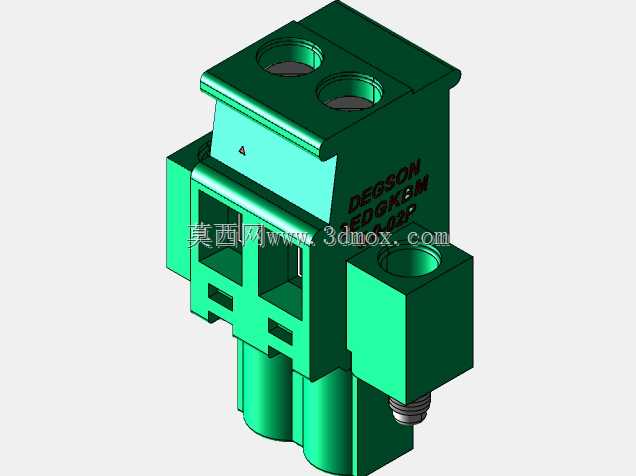

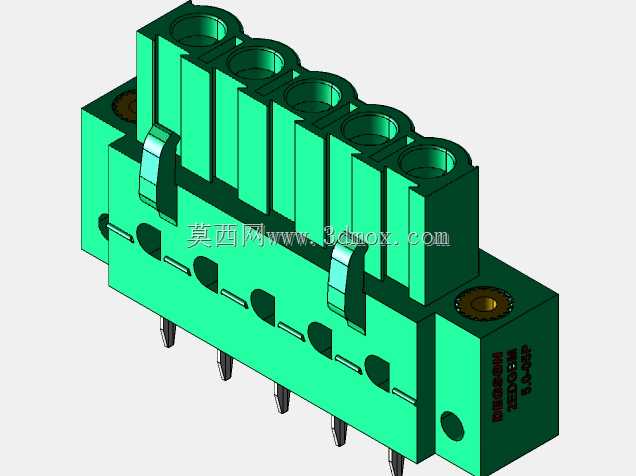

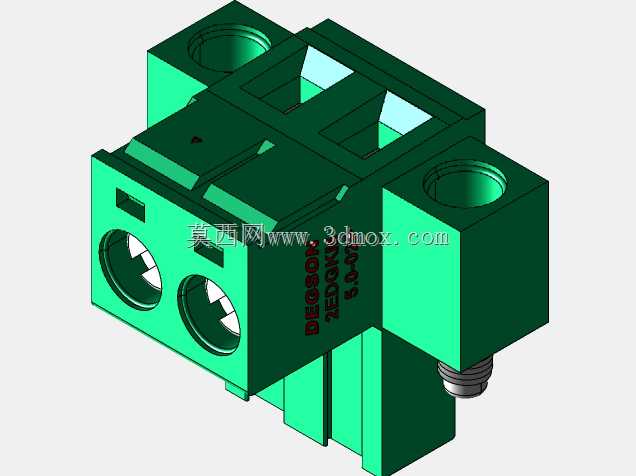

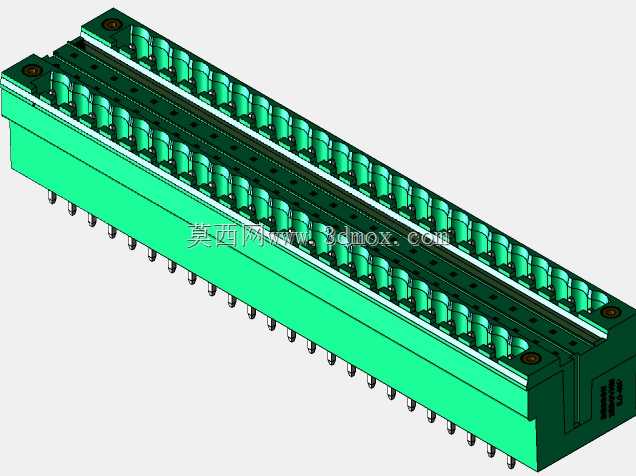

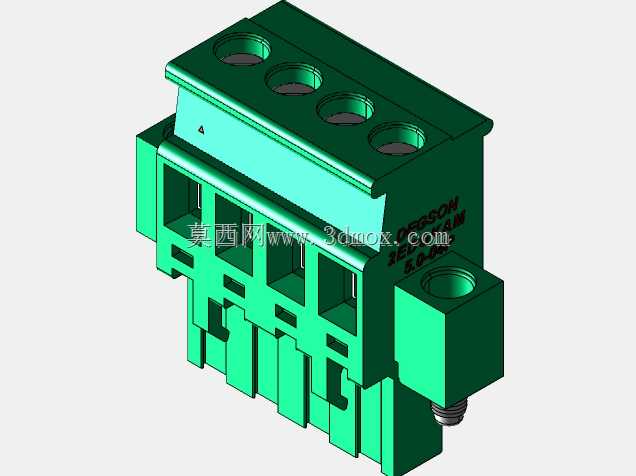

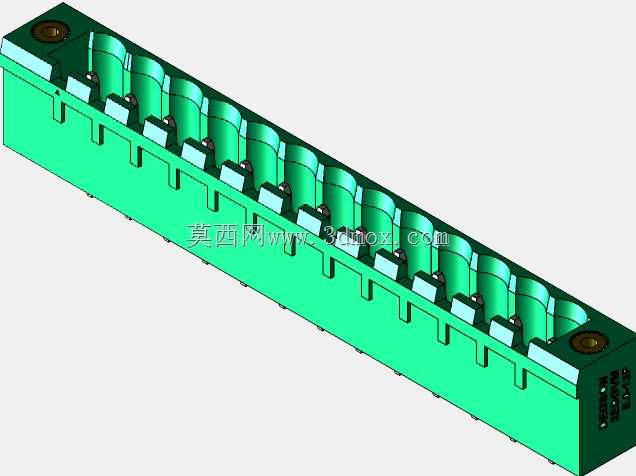

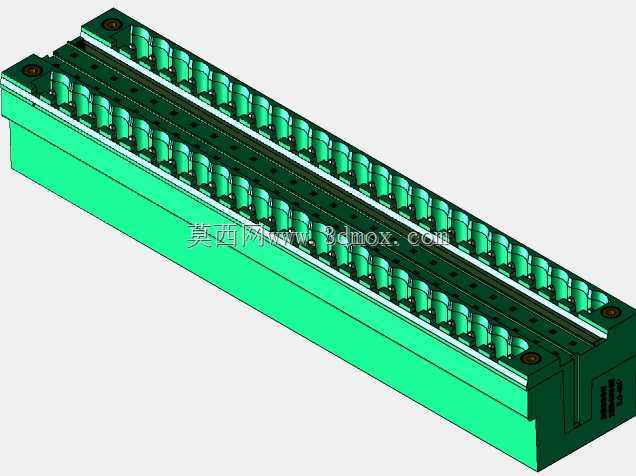

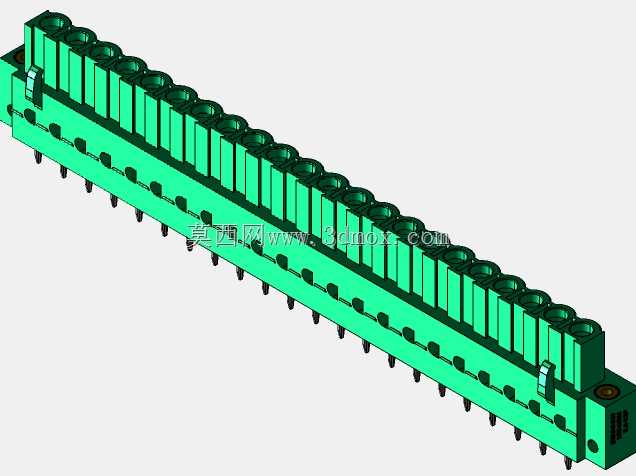

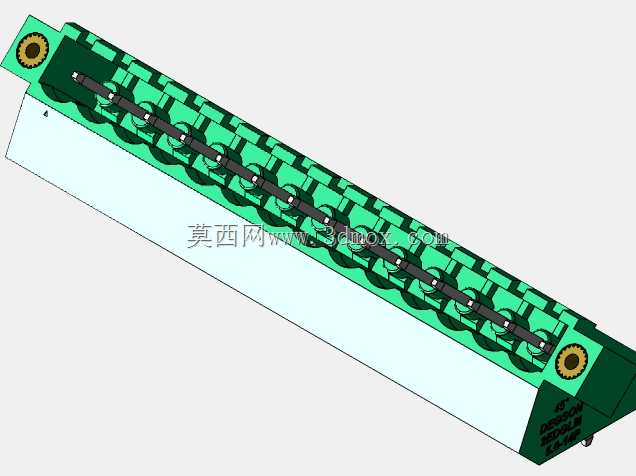

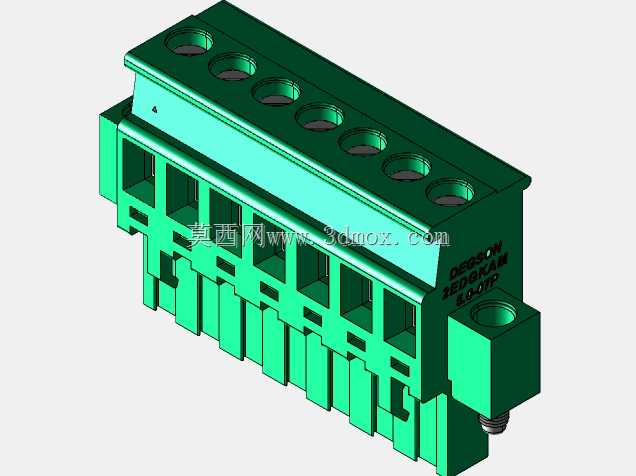

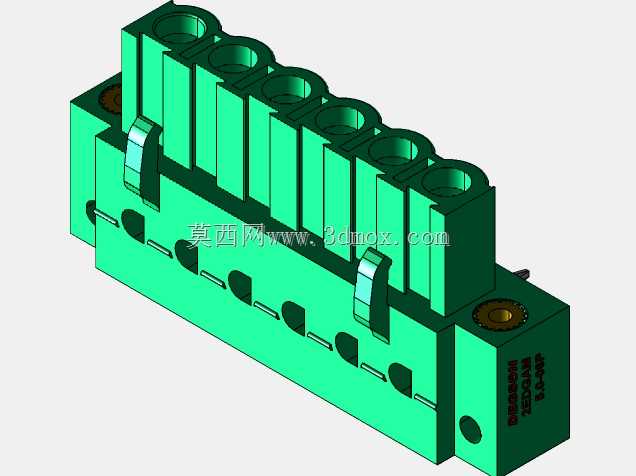

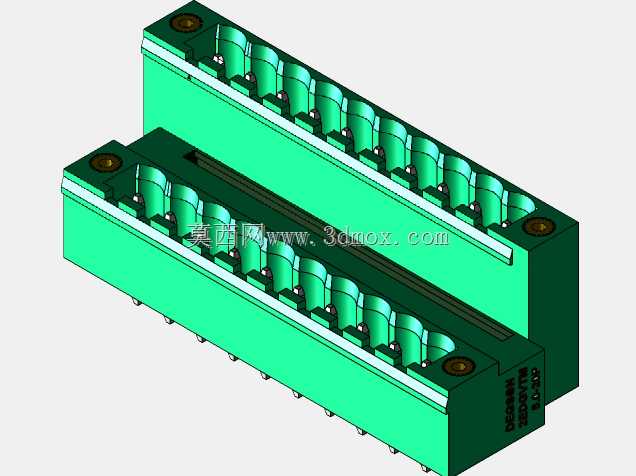

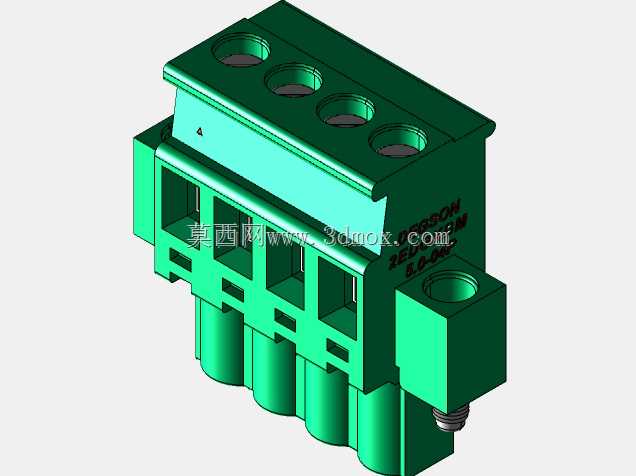

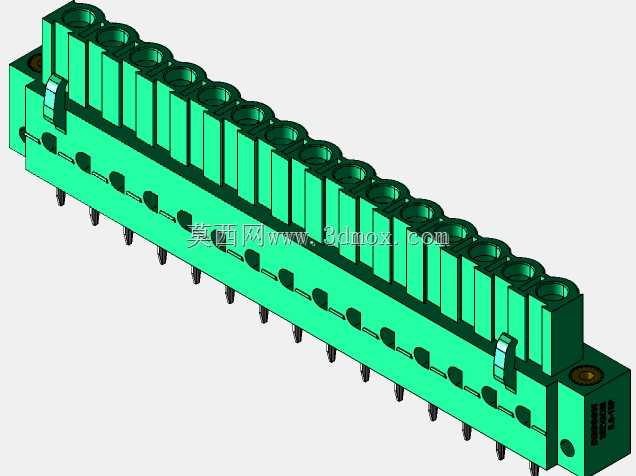

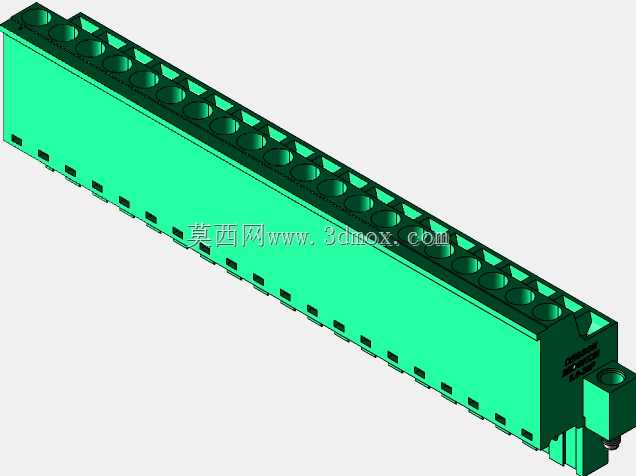

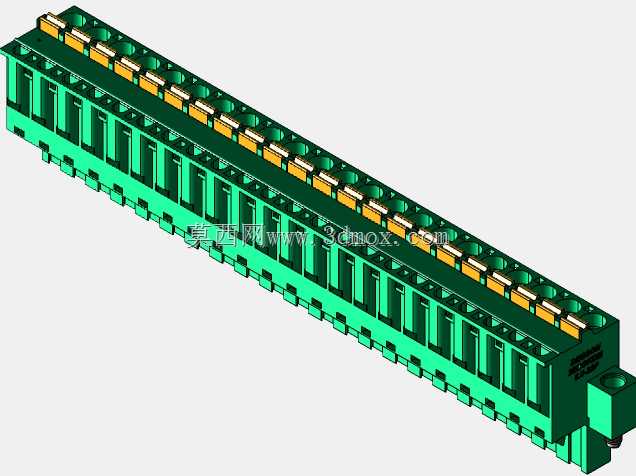

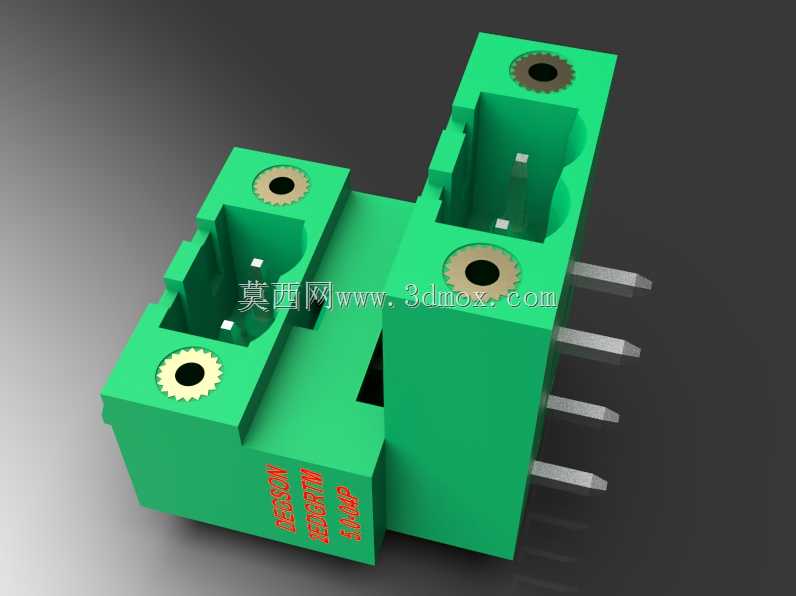

这款螺纹锁紧可插拔接线组件，是面向工业电气连接场景开发的配套连接件，主要应用在工业控制柜内部布线、PLC输入输出模块接线、低压配电回路分线、小型自动化设备电源与信号转接、PCB板对外接线拓展等场景，解决传统接线端子拆线维护繁琐、接线后拉扯易松脱、多回路接线排布杂乱的实际痛点。产品采用公母对插的可插拔结构设计，母座端集成螺纹锁紧结构，公端插合到位后通过侧边锁紧螺纹实现机械锁止，避免设备运行过程中受振动、拉扯导致的接插件松脱断电问题，大幅提升工业现场接线的连接可靠性。从功能特性来看，该系列组件覆盖2位到24位的不同回路规格，适配5.0mm标准间距的接线需求，单回路额定载流能力满足15A交直流回路使用，耐压等级适配300V交直流供电场景，可覆盖绝大多数工业低压控制、信号传输的接线需求，接线端采用螺钉压接方式，无需专用冷压工具，现场施工时剥线后直接插入拧紧即可完成接线，适配多股软线与单股硬线的压接需求，压接后导线拉脱力符合工业电气连接的相关标准要求。设计层面充分考虑现场安装的便利性，组件整体采用模块化拼接思路，不同位数的端子可根据实际回路需求灵活组合，母座端预留PCB插装引脚与法兰固定孔，既可以直接焊接在PCB板上实现板载接线，也可以通过法兰孔配合螺丝固定在柜体安装板上实现面板式接线，公头端的防呆结构设计可避免插反导致的回路接错问题，插合面的导向结构可让现场盲插操作也能顺利对位，降低现场施工的出错概率。外形尺寸上严格遵循5.0mm间距的行业通用规范，相邻接线位的中心距保持5mm，整体宽度随回路位数线性增加，安装孔位与市面上同规格主流接线端子完全兼容，可直接替换同规格的传统固定式接线端子，无需改动原有安装孔位与PCB布线设计，安装后整体突出安装面的高度控制在合理范围，不会占用柜内过多的布线空间，侧边的锁紧螺纹操作空间充足，使用普通十字螺丝刀即可完成锁紧与松脱操作，后期维护时无需拆除全部接线，只需松开锁紧螺纹即可拔下公端完成模块更换，大幅缩短设备维护的停机时间。外壳采用阻燃绝缘工程塑料材质，具备良好的耐温性能与绝缘性能，可适应-40℃到105℃的工作环境温度，满足户外设备、高温车间等不同工况的使用要求，内部导电件采用高导电率铜材并做镀锡处理，长期使用也不会出现氧化导致的接触电阻升高问题，保证接线回路的长期导通稳定性。
