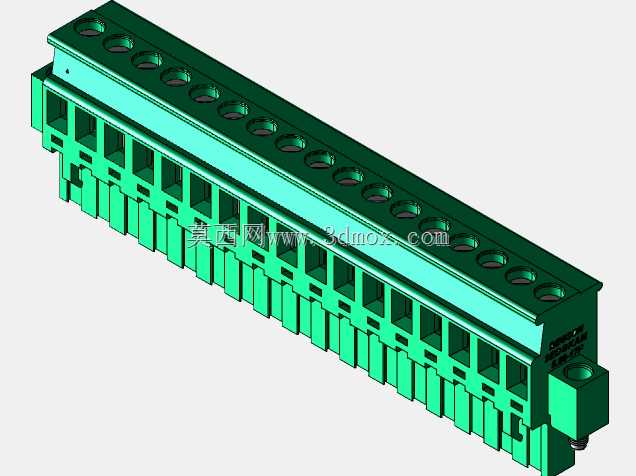

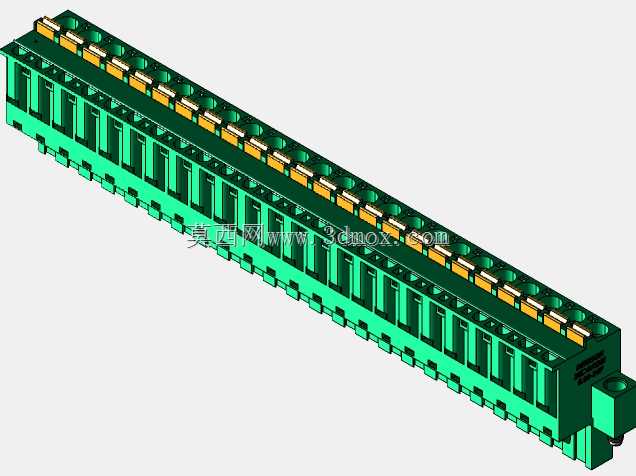

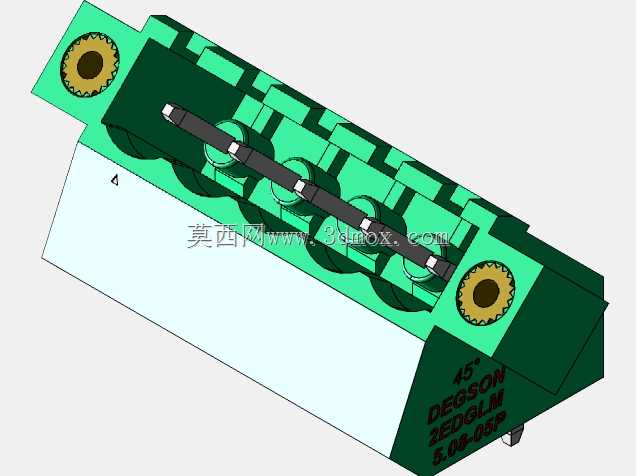

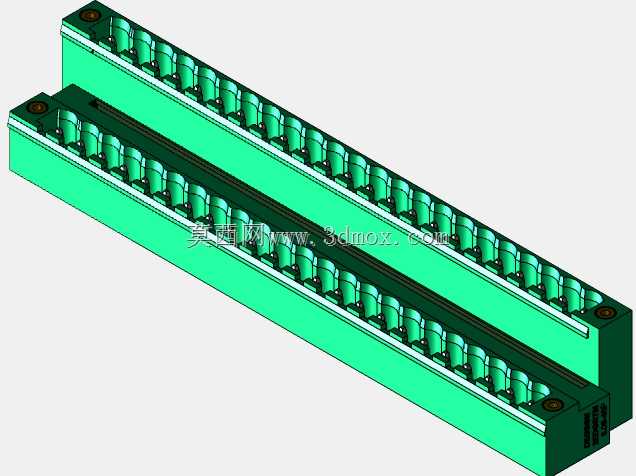

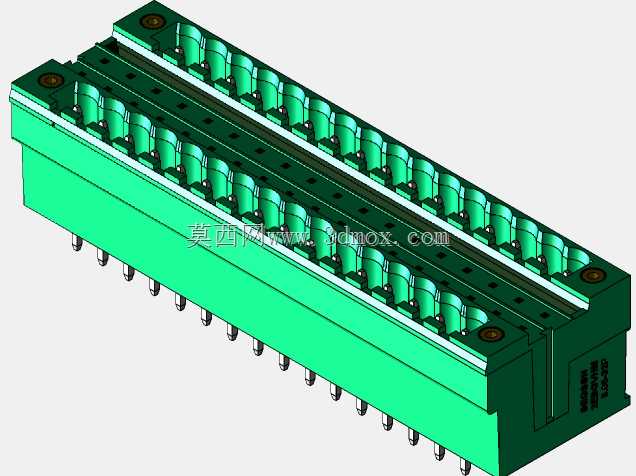

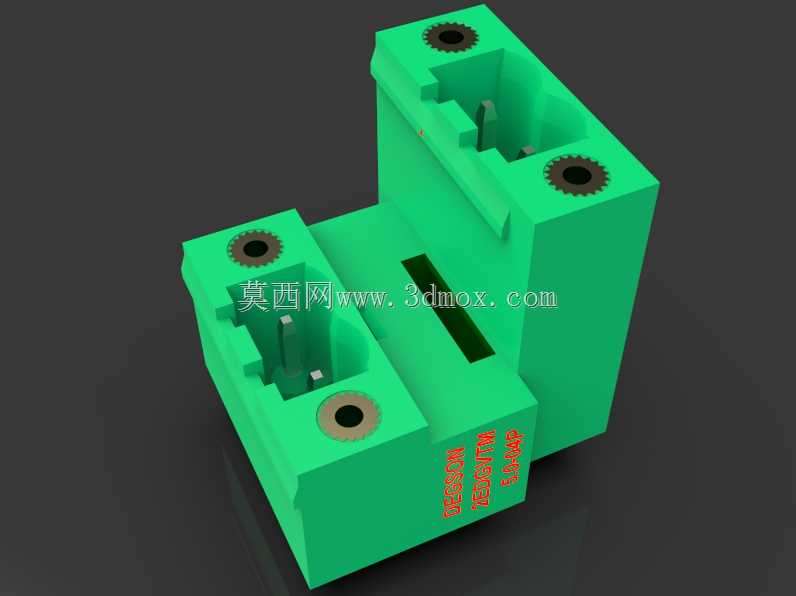

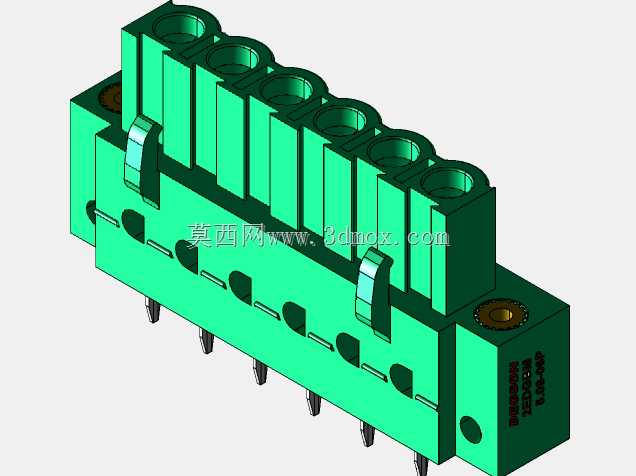

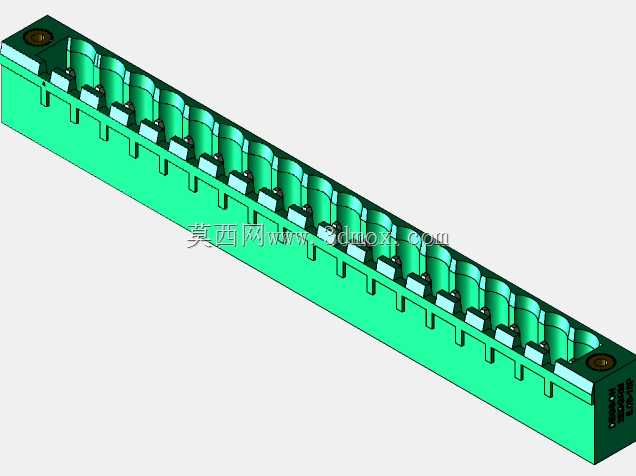

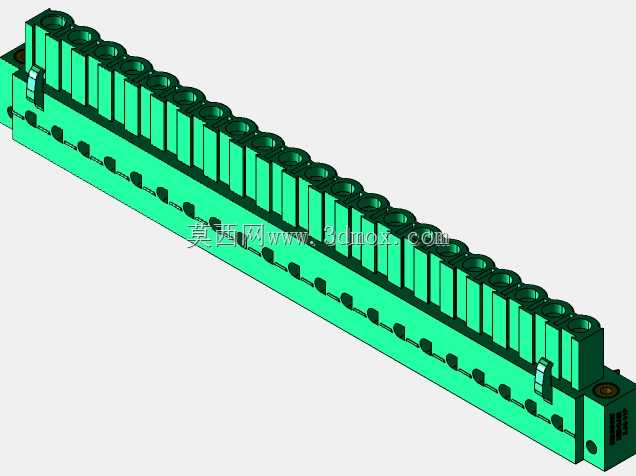

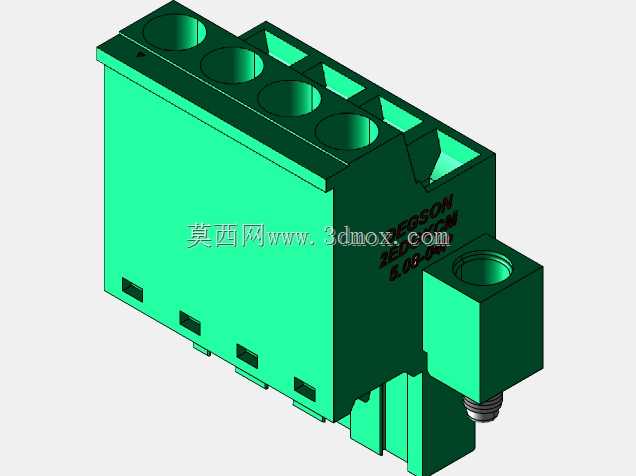

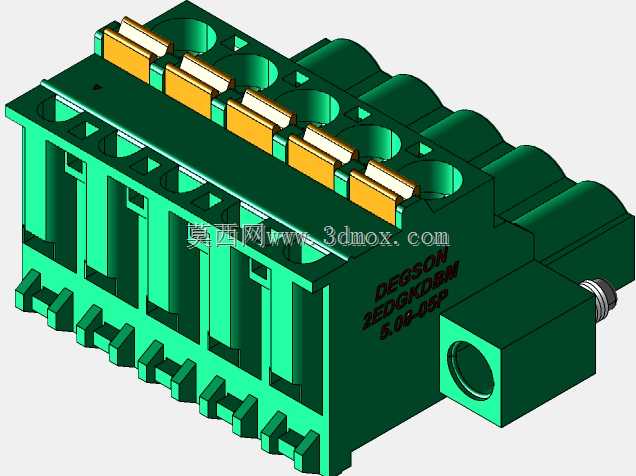

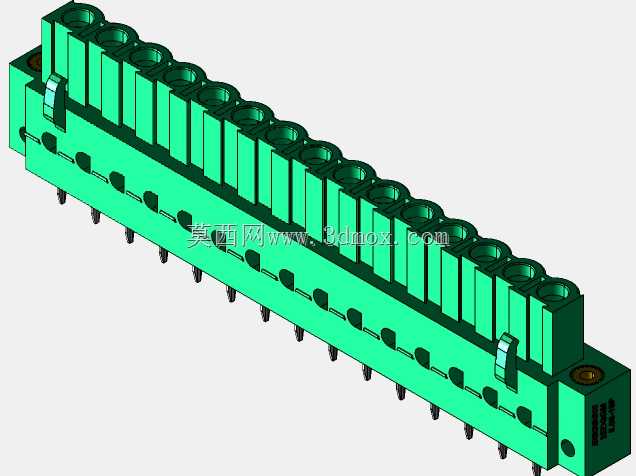

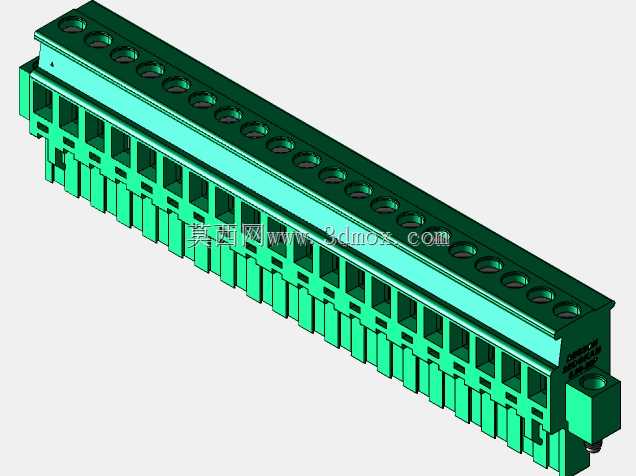

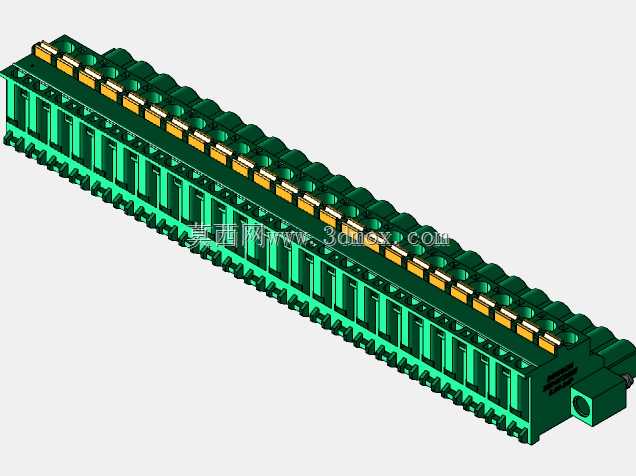

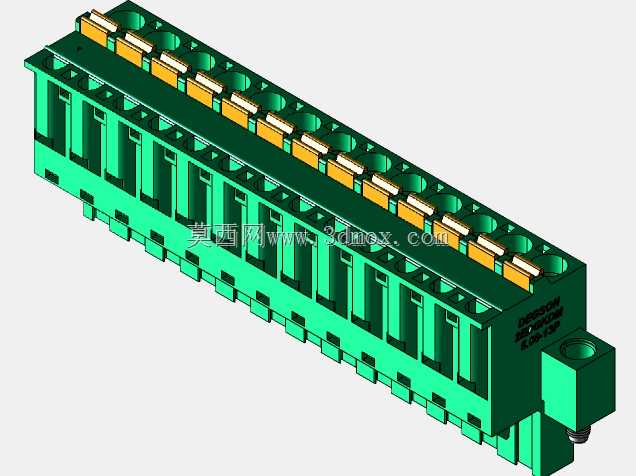

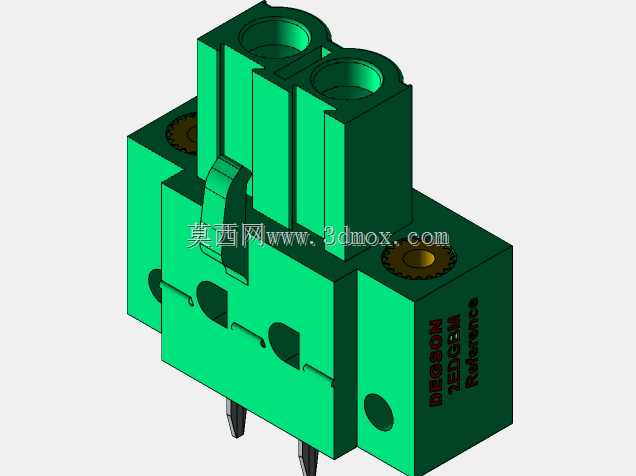

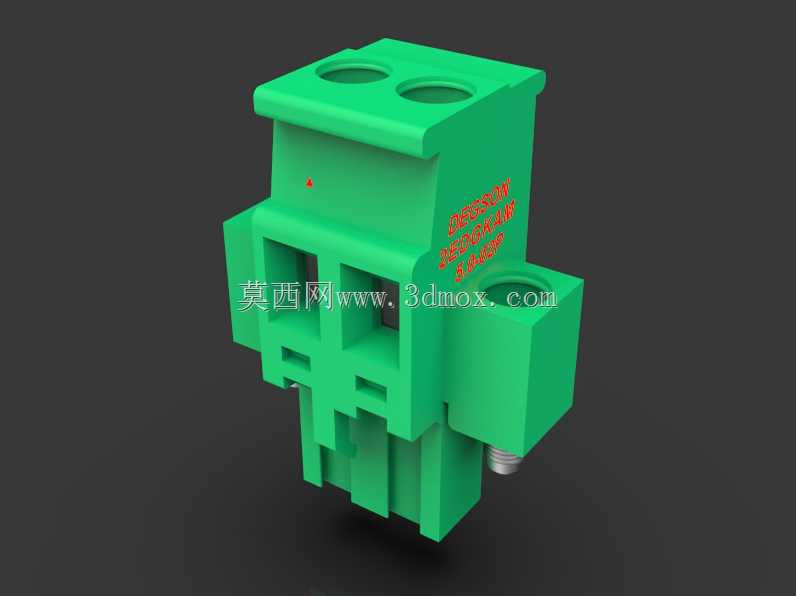

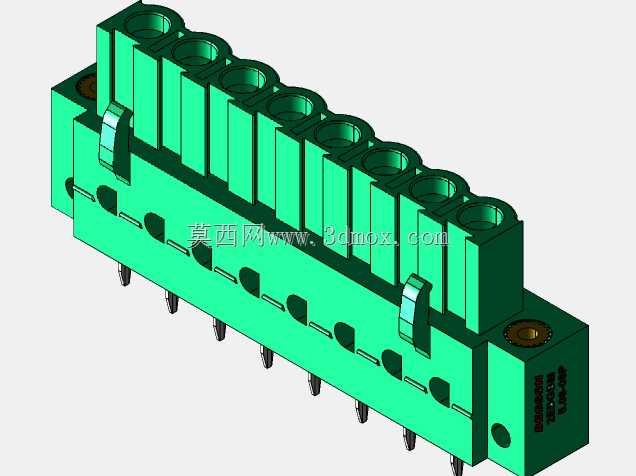

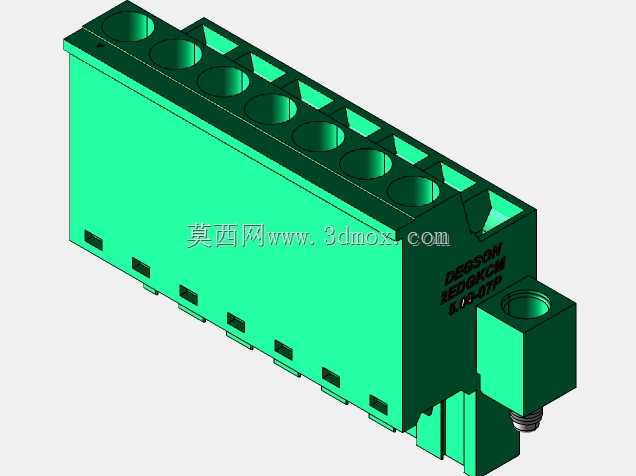

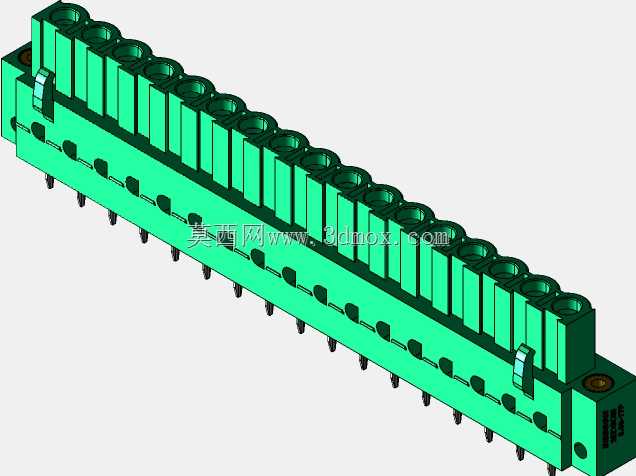

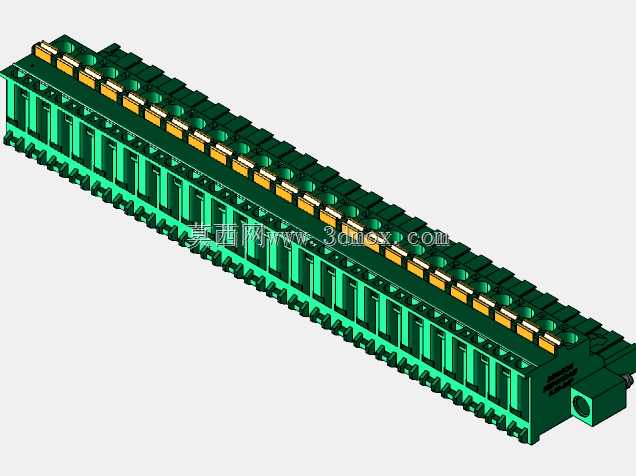

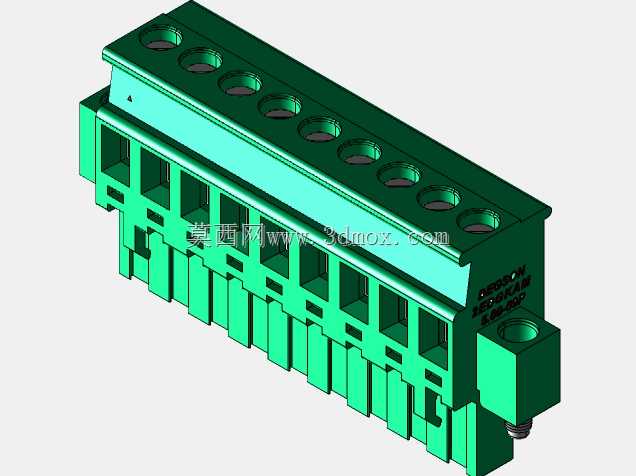

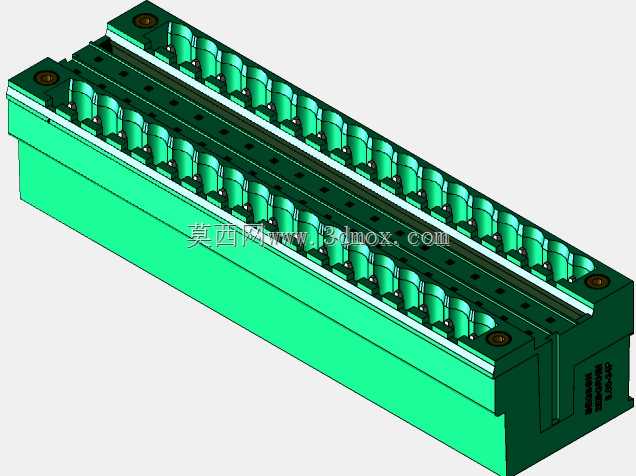

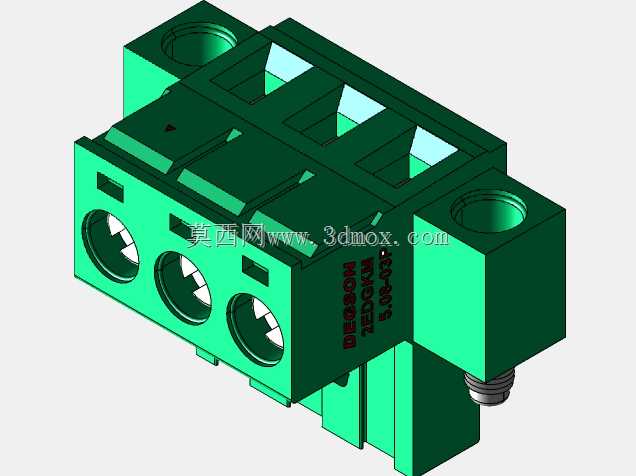

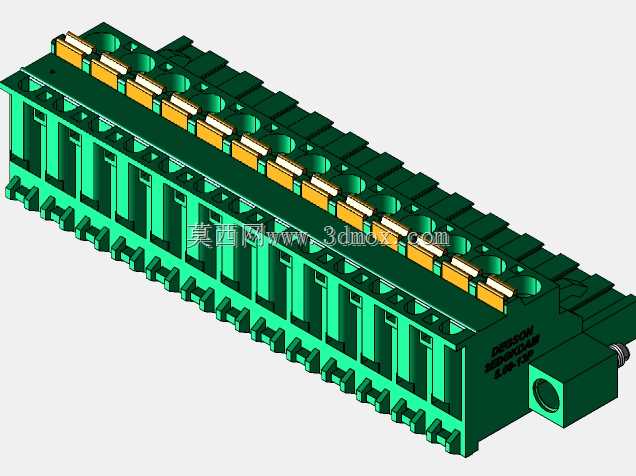

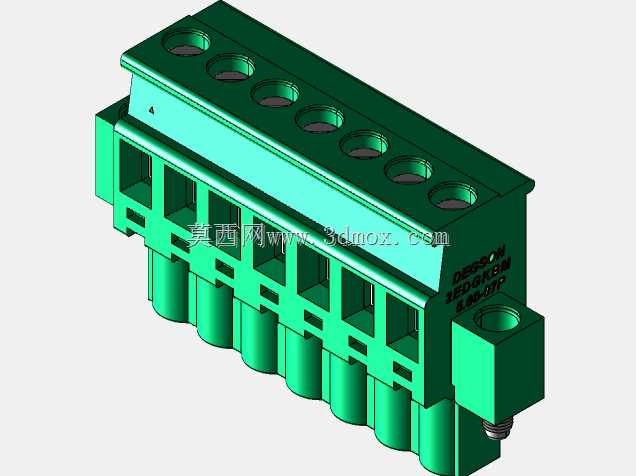

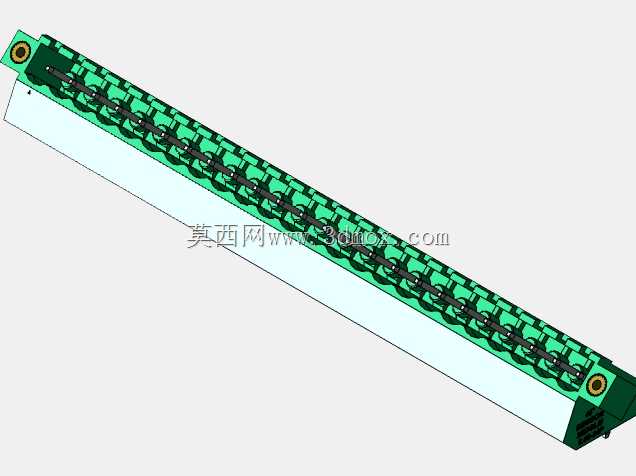

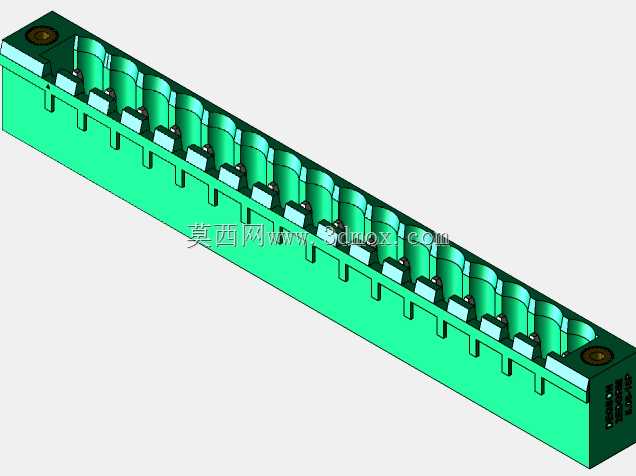

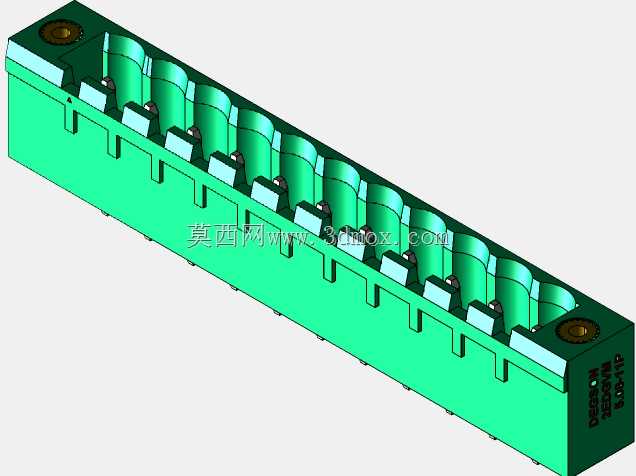

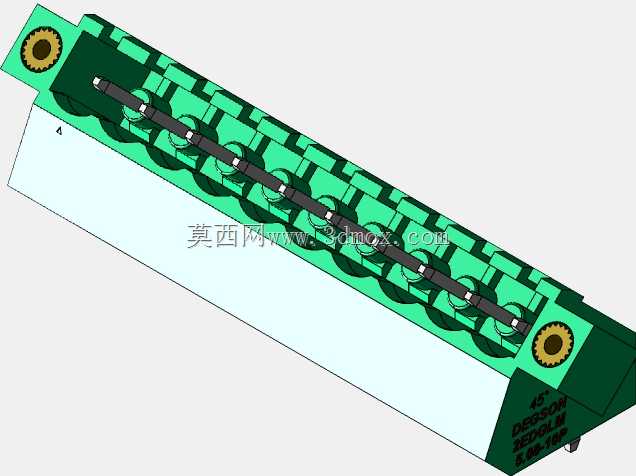

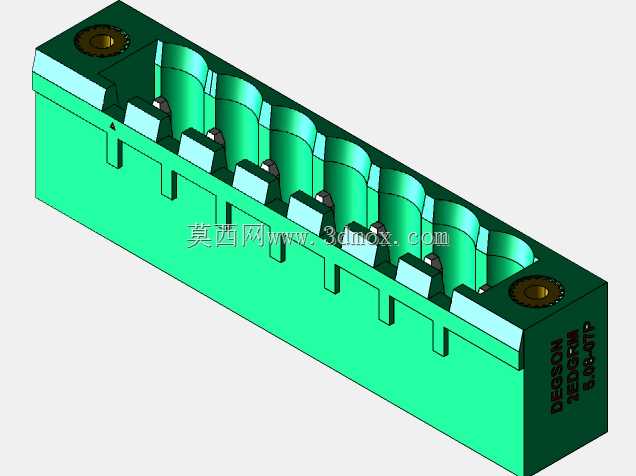

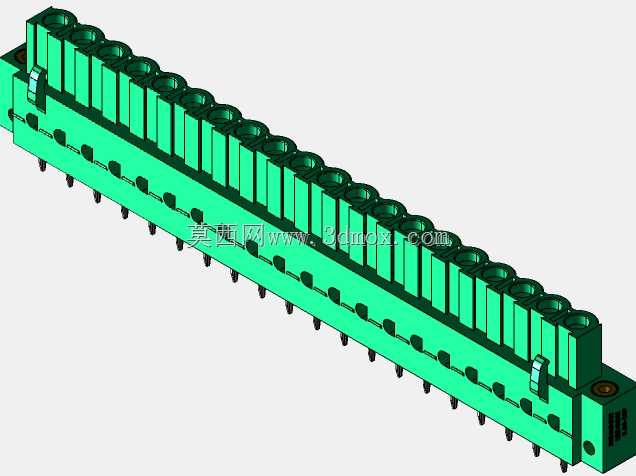

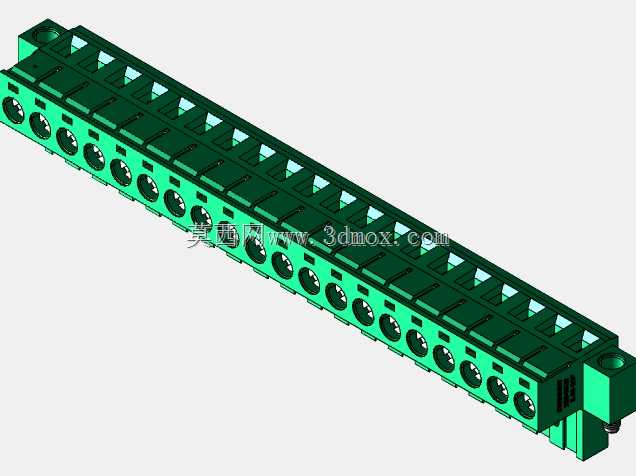

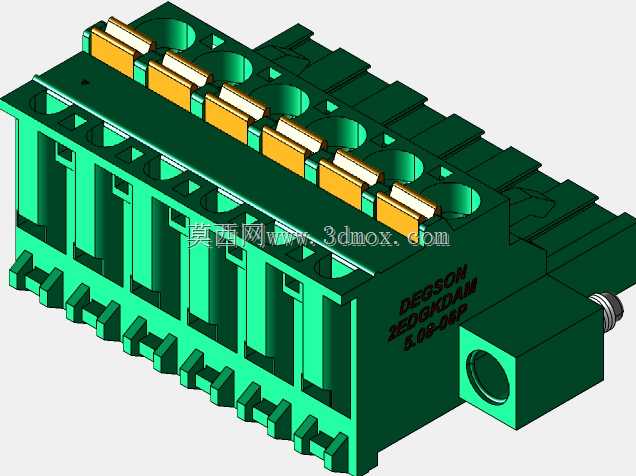

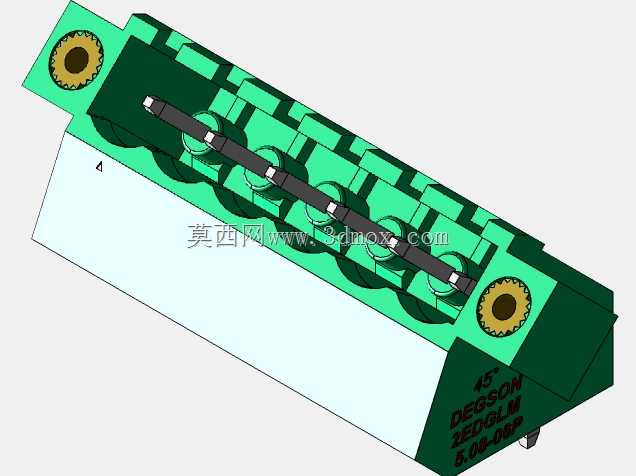

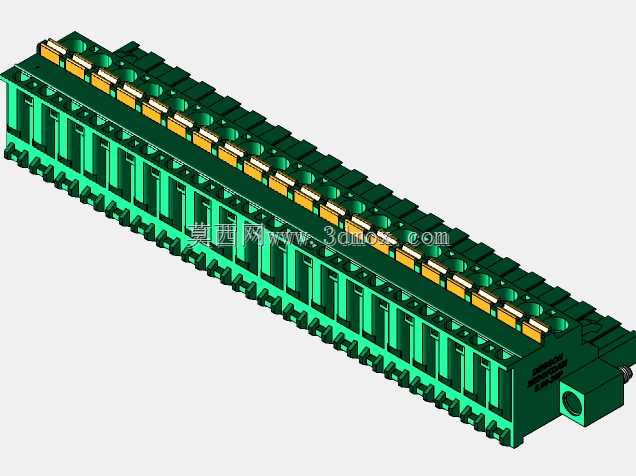

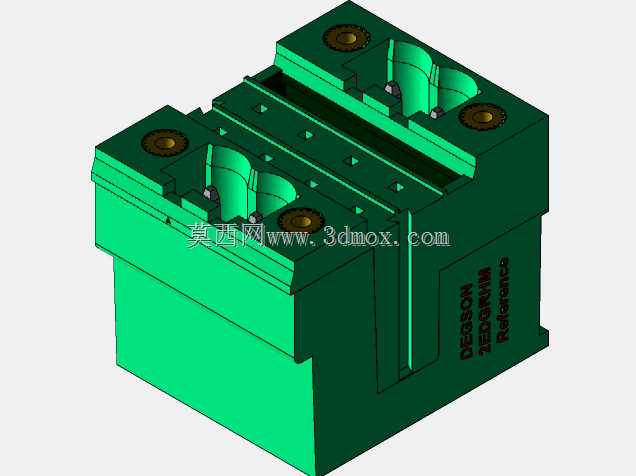

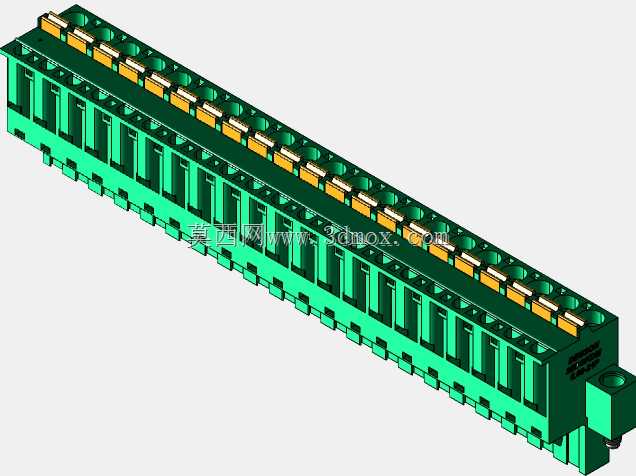

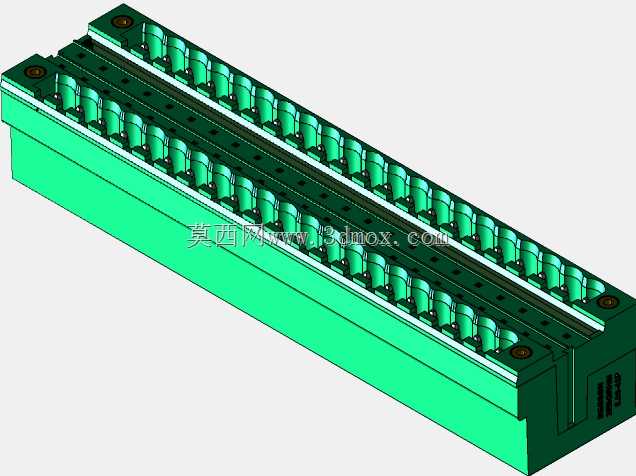

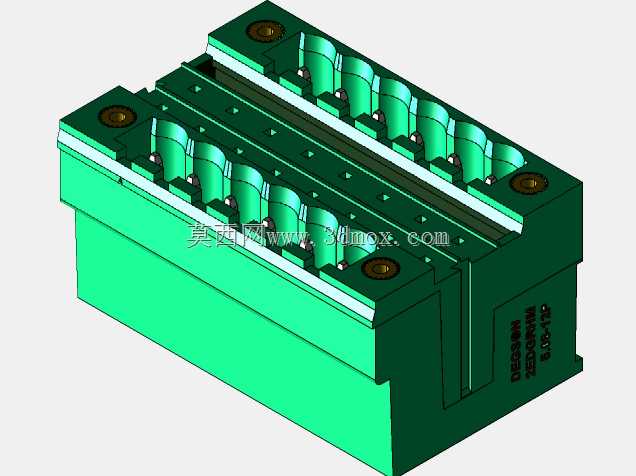

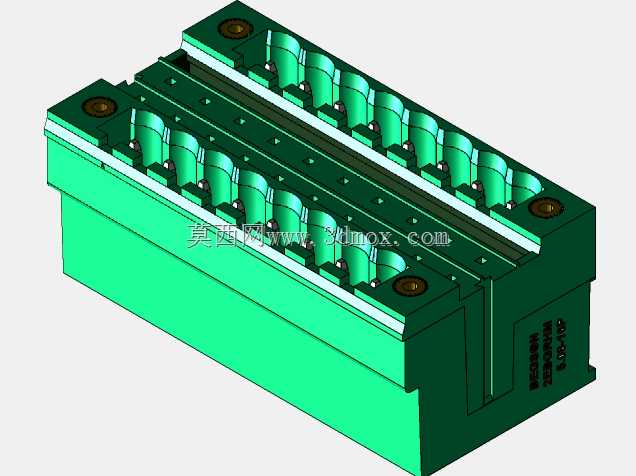

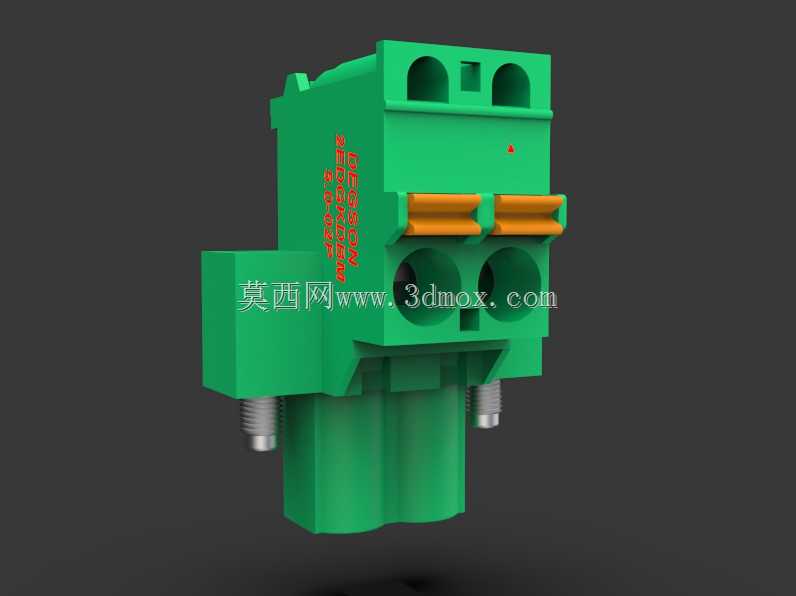

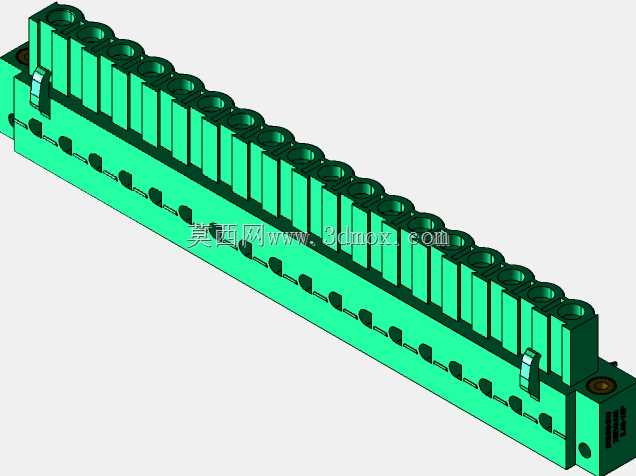

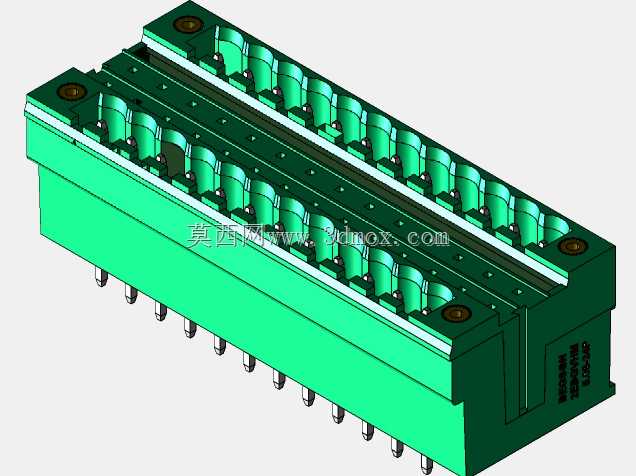

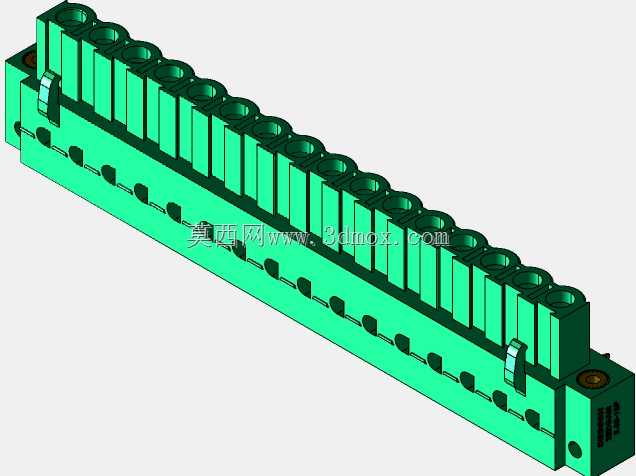

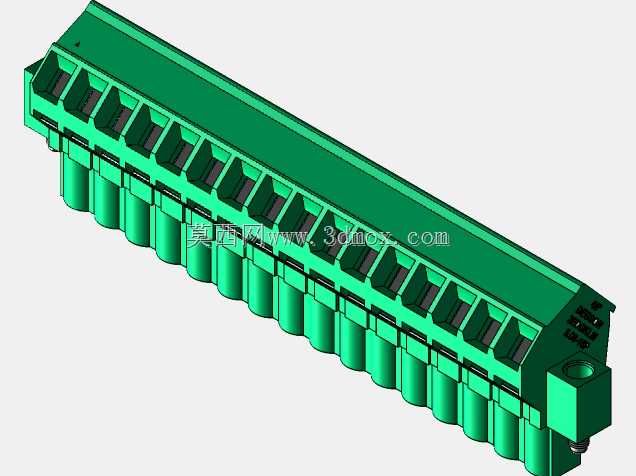

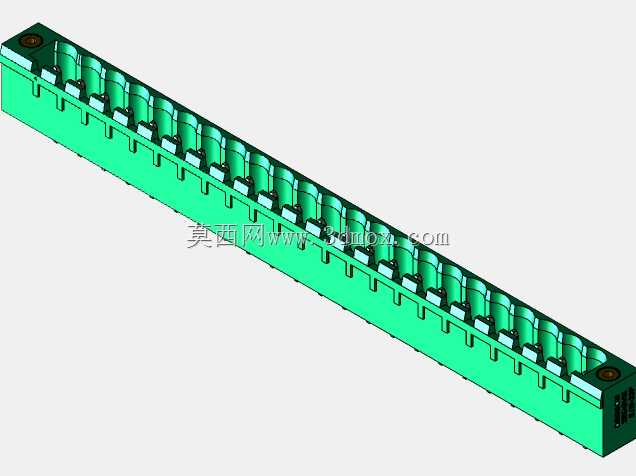

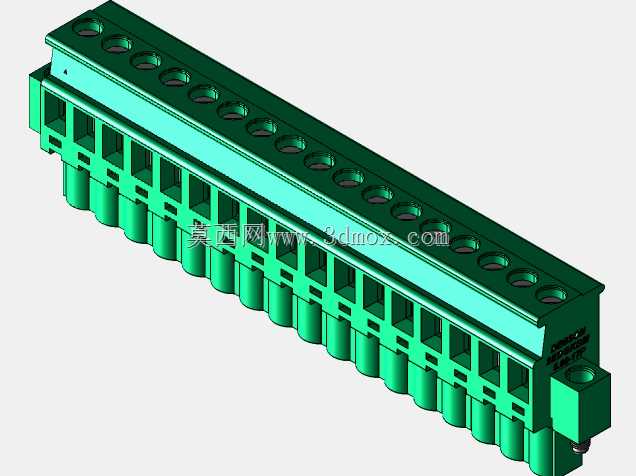

5.08mm间距螺纹锁紧插拔式接线端子组

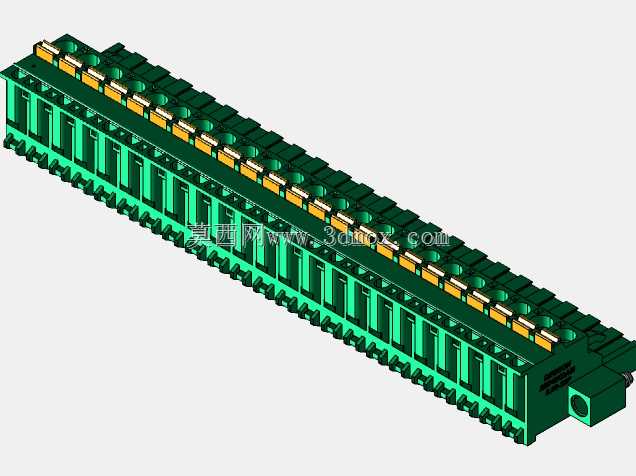

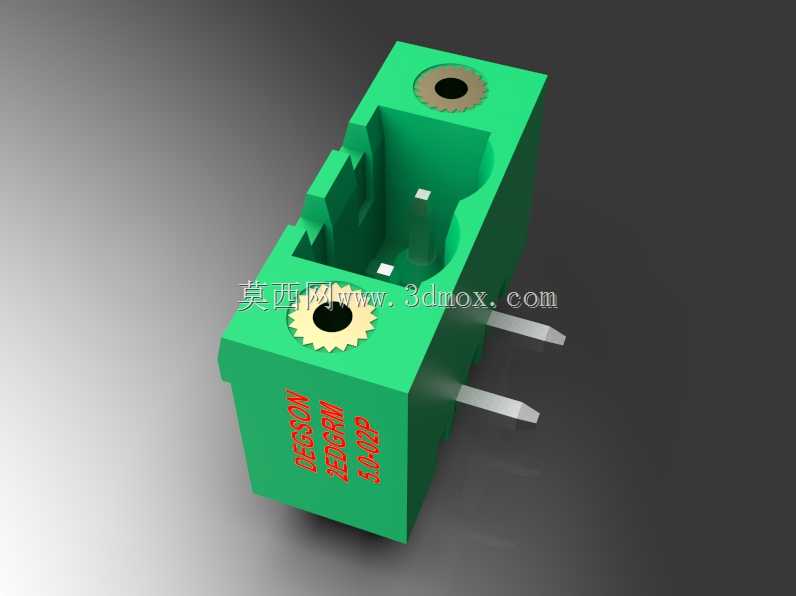

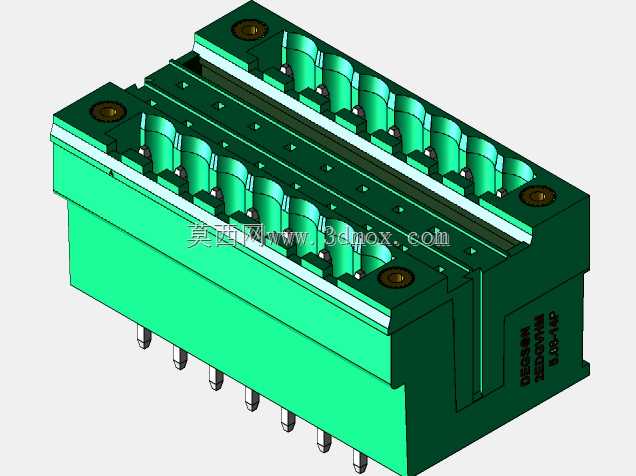

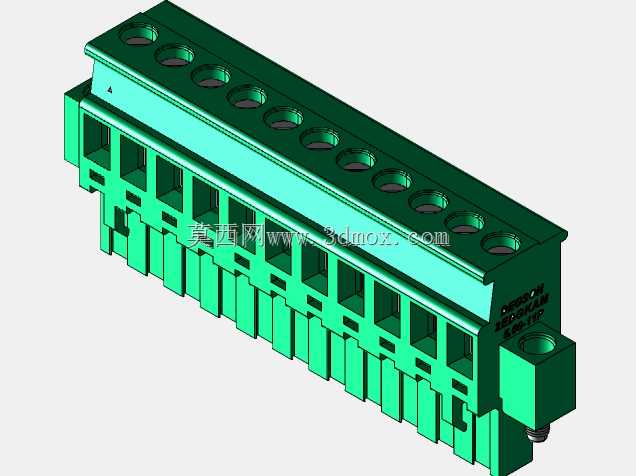

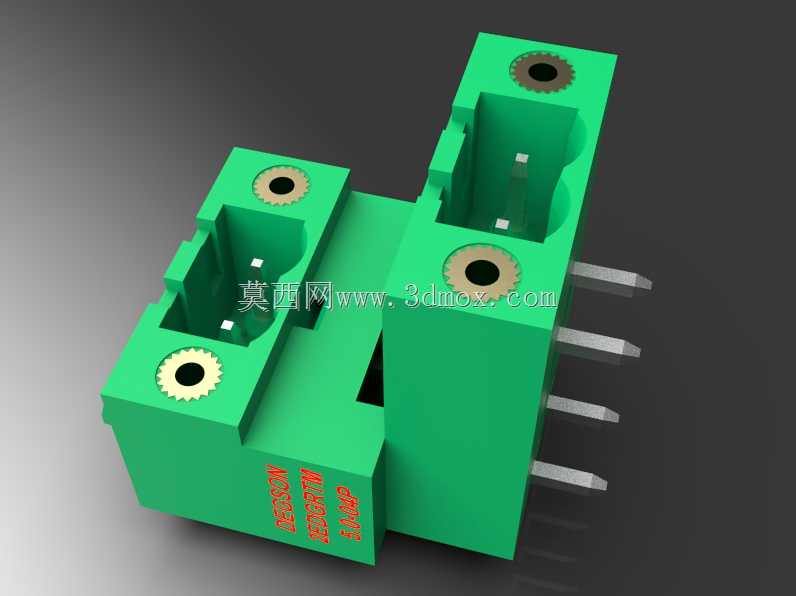

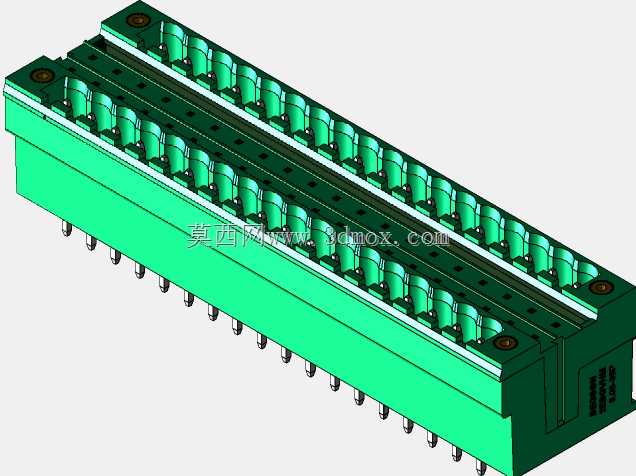

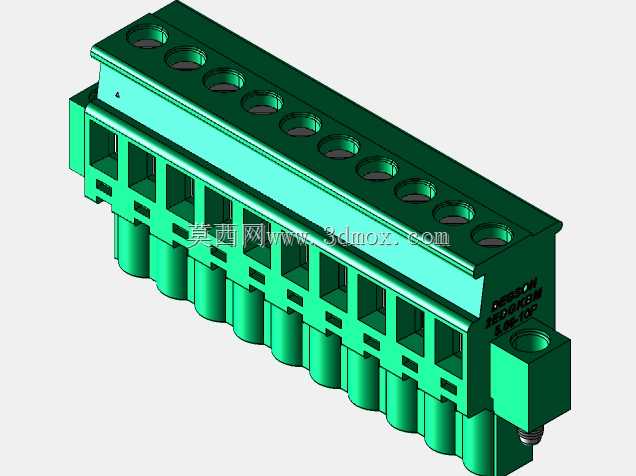

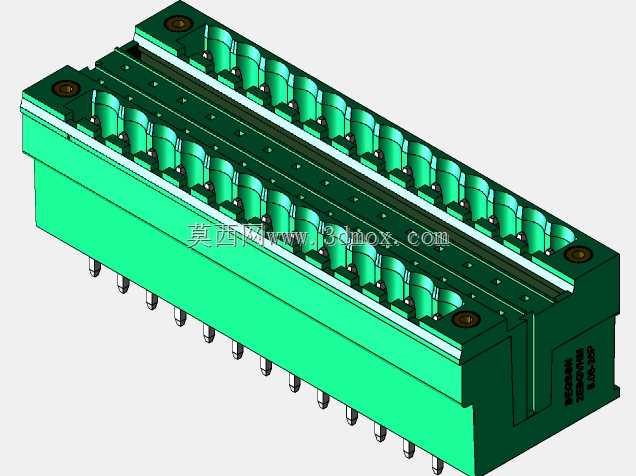

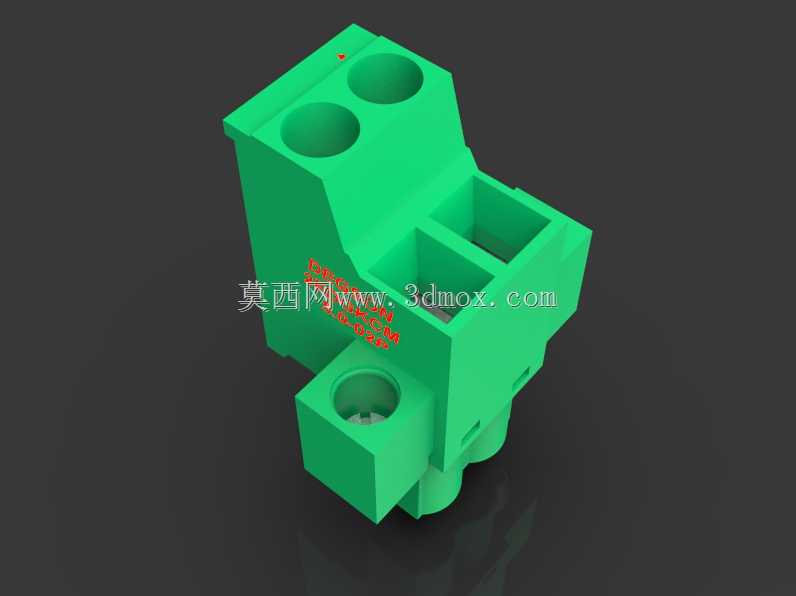

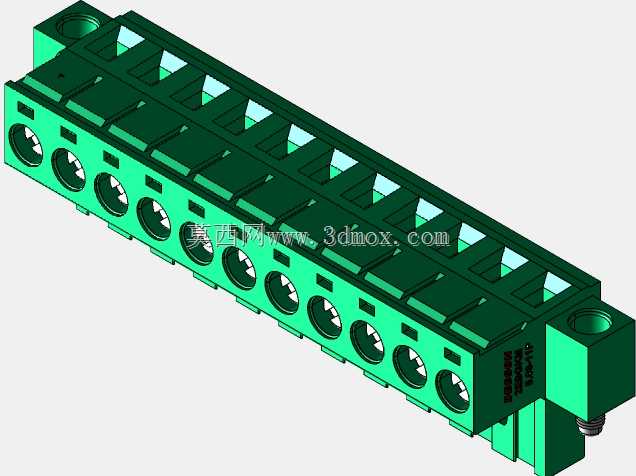

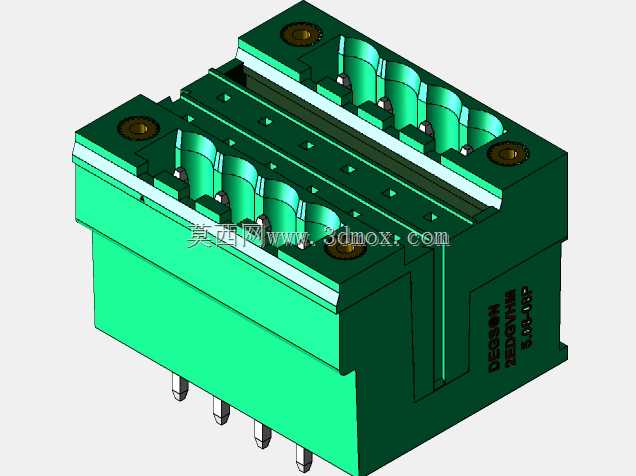

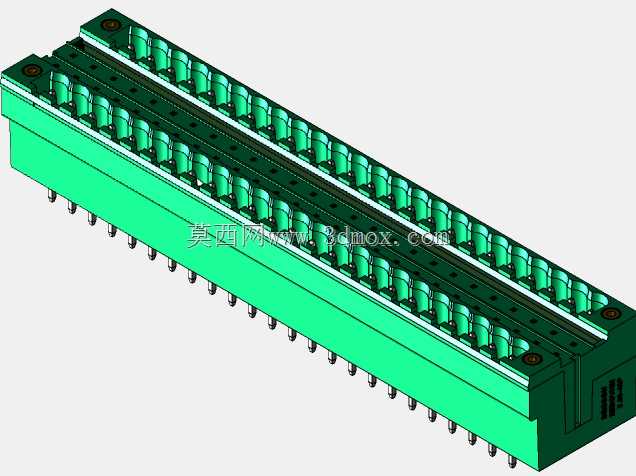

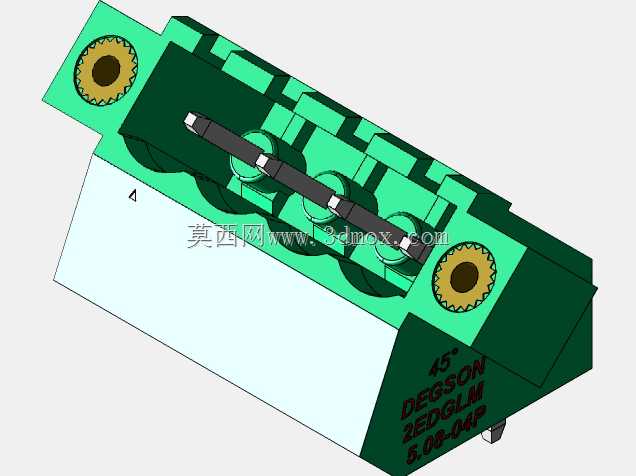

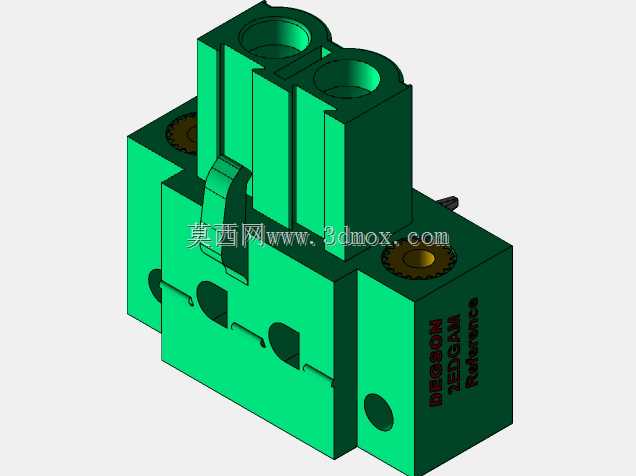

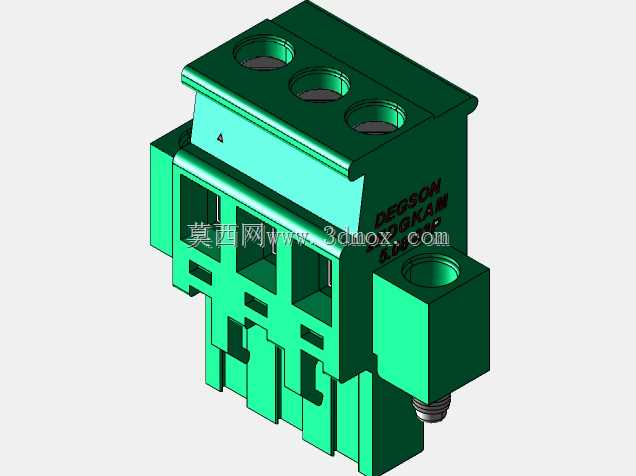

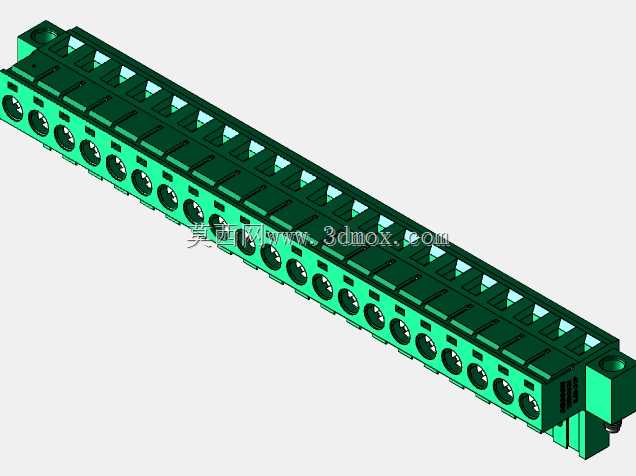

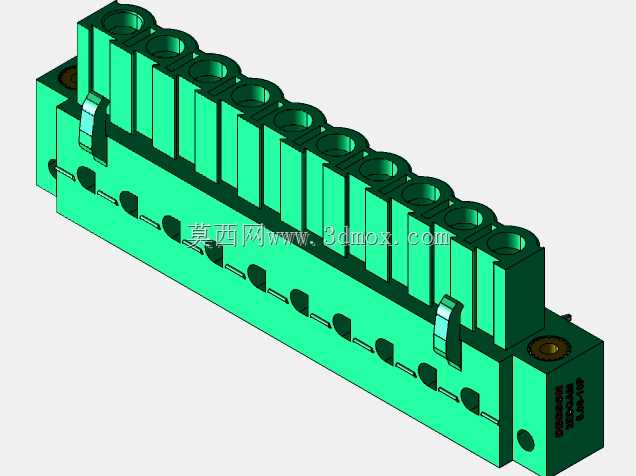

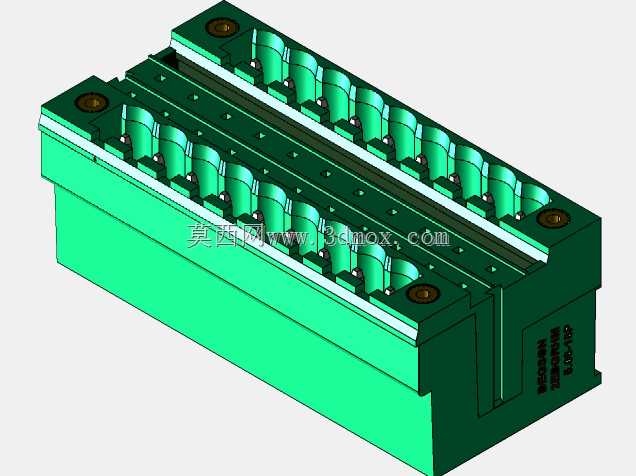

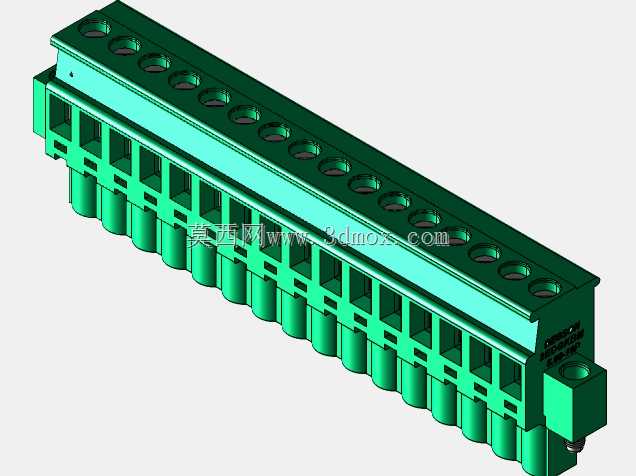

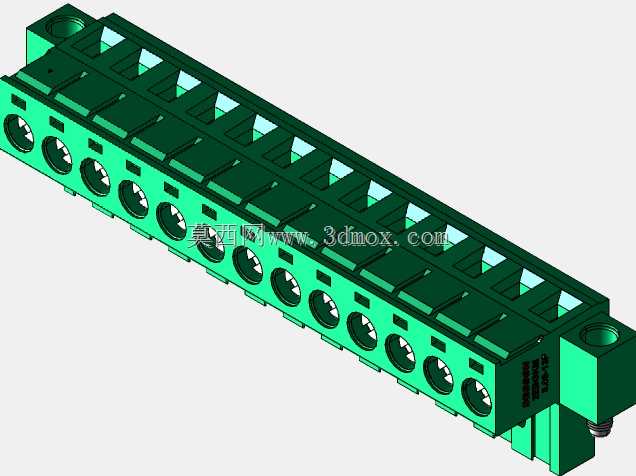

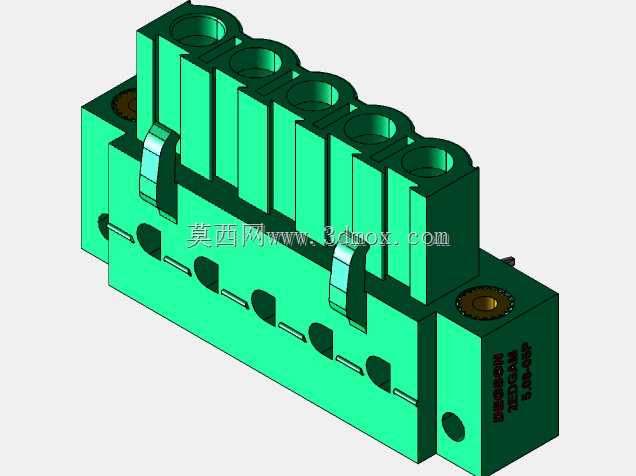

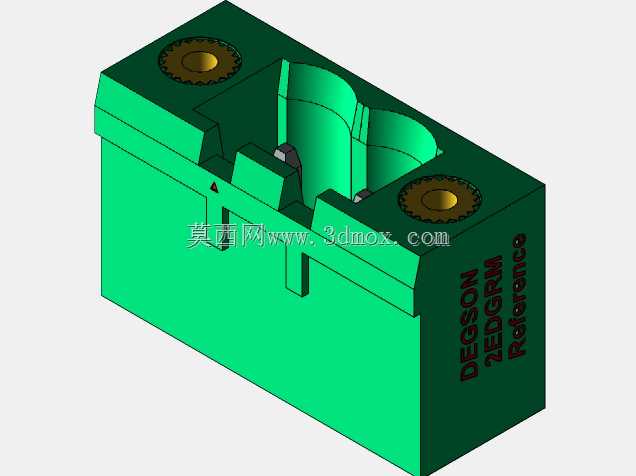

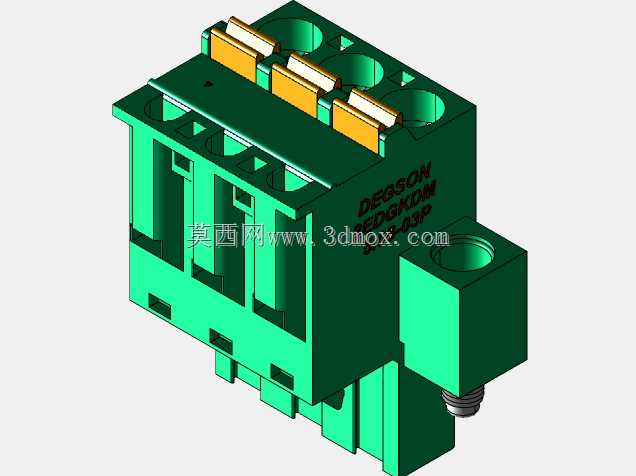

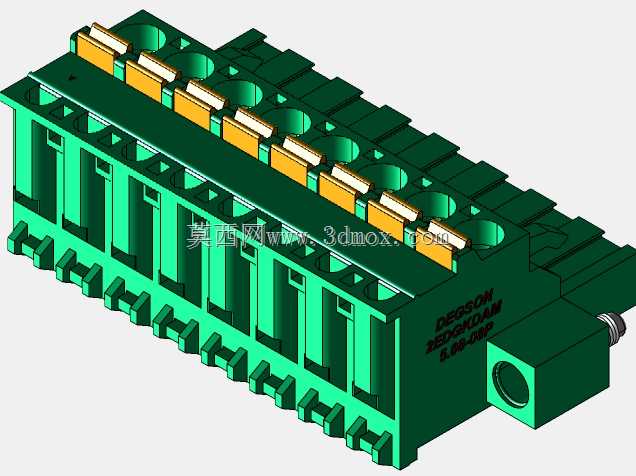

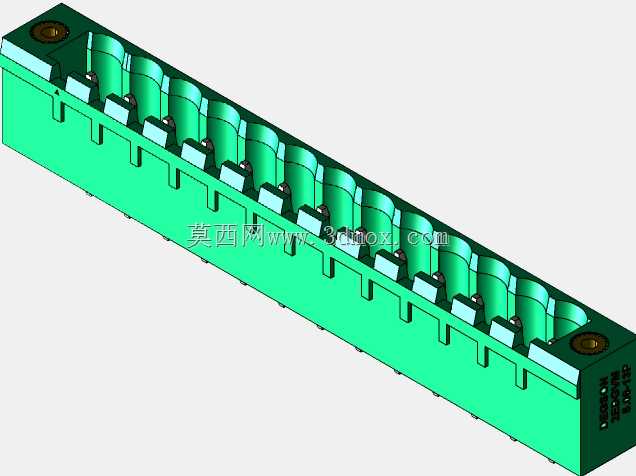

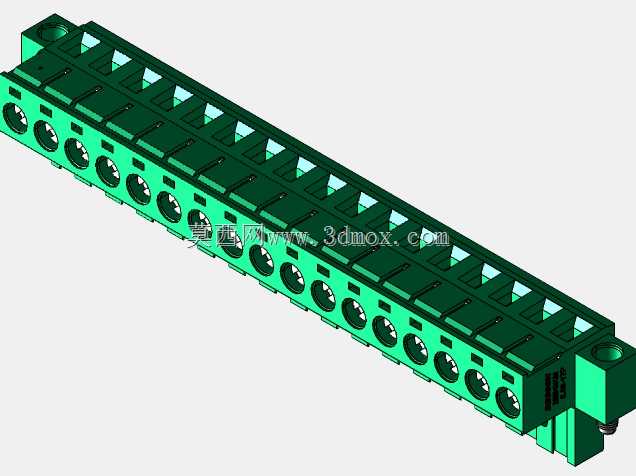

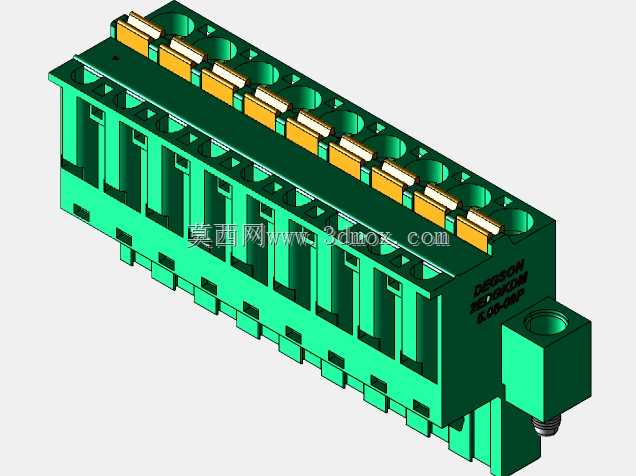

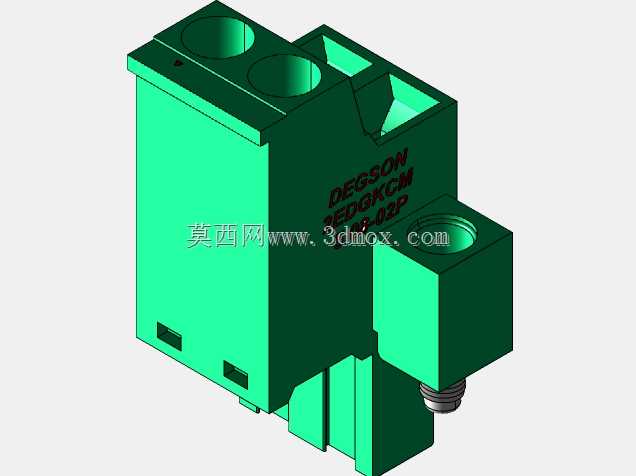

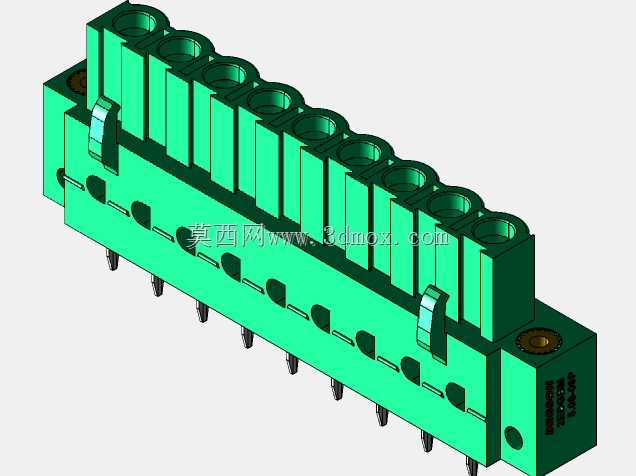

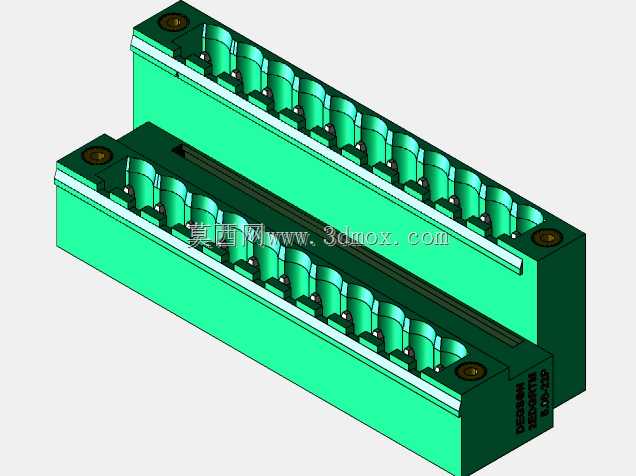

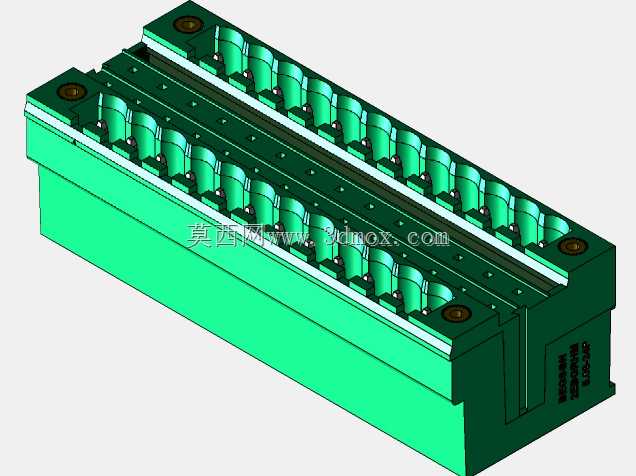

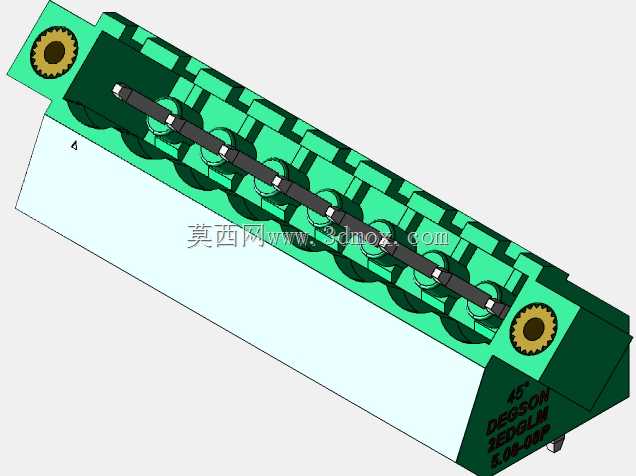

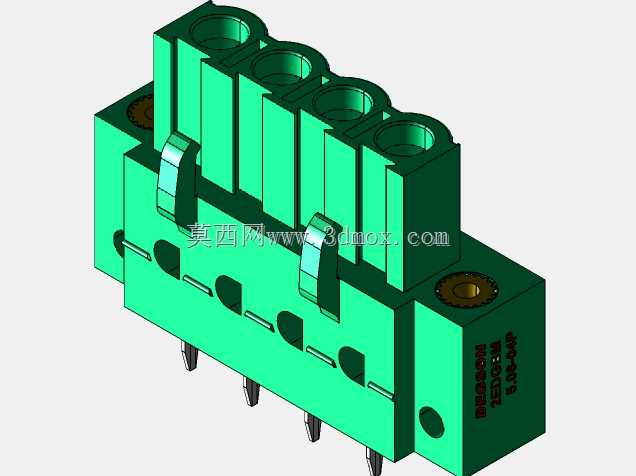

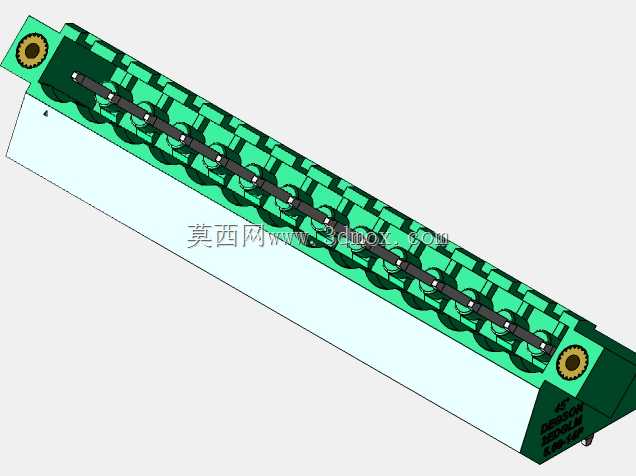

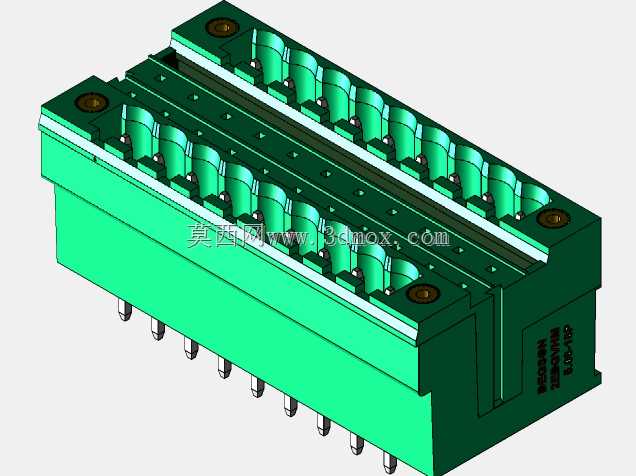

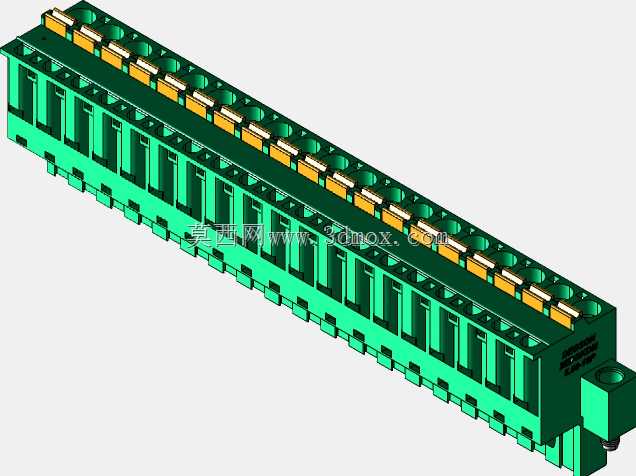

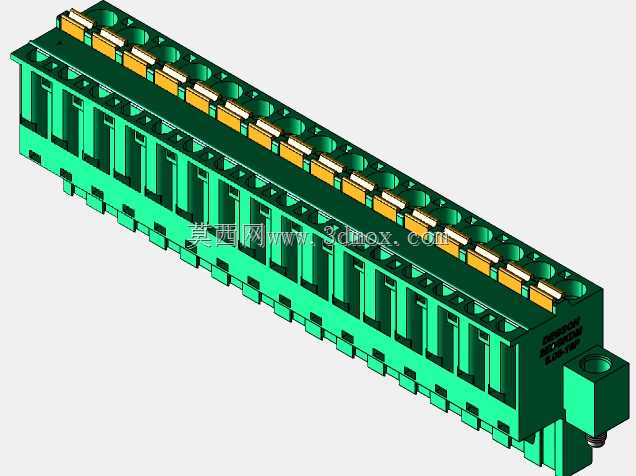

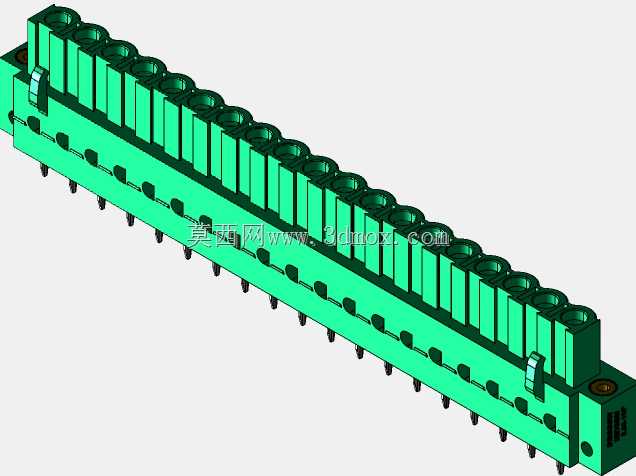

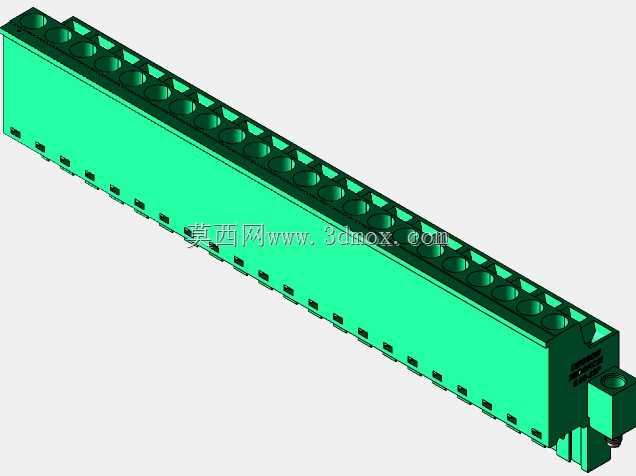

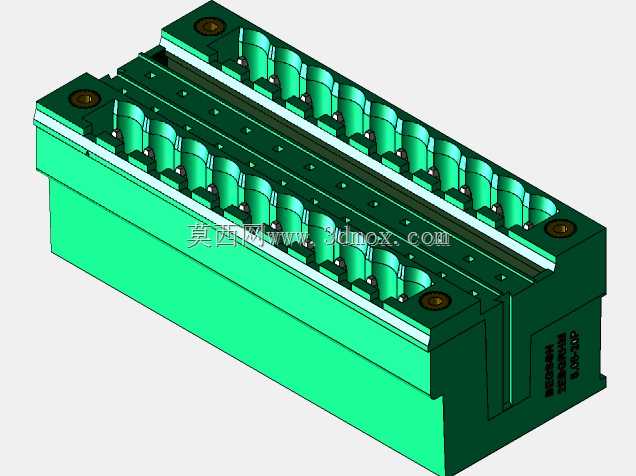

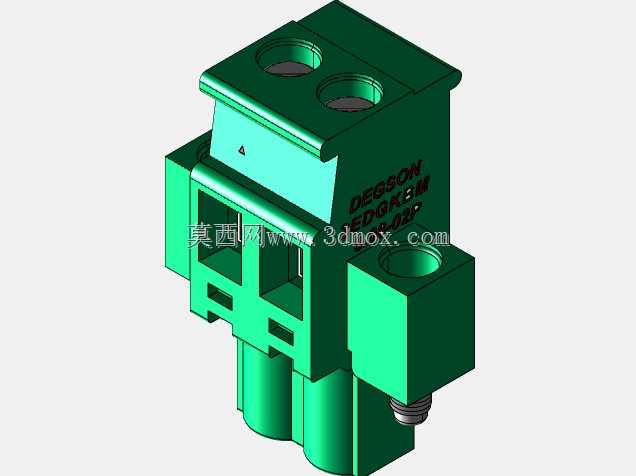

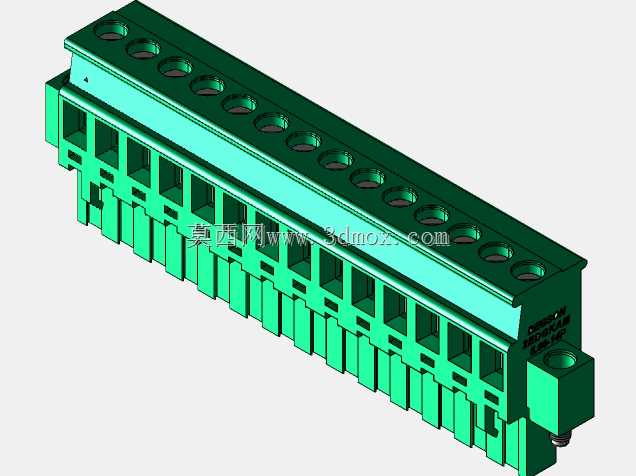

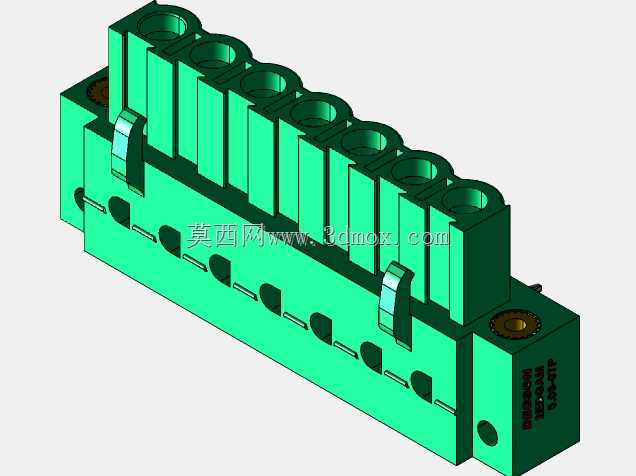

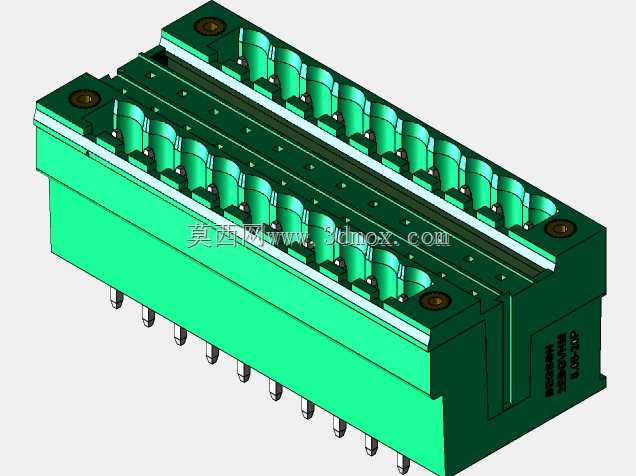

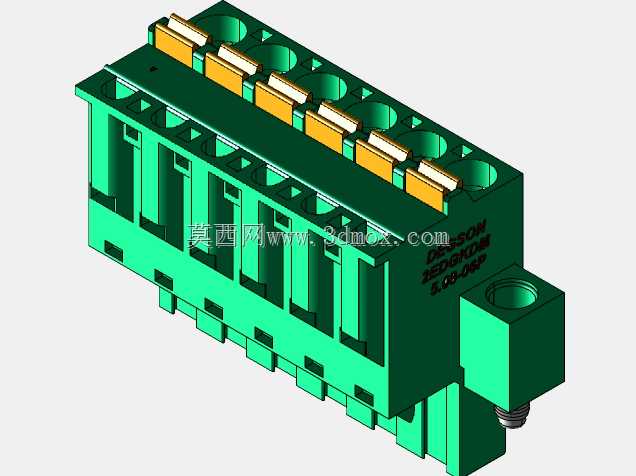

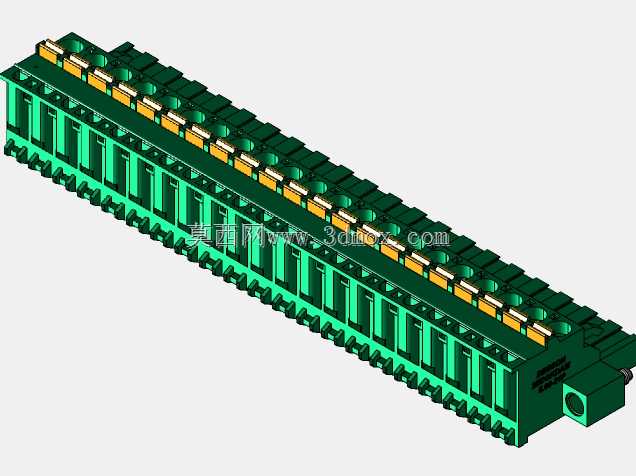

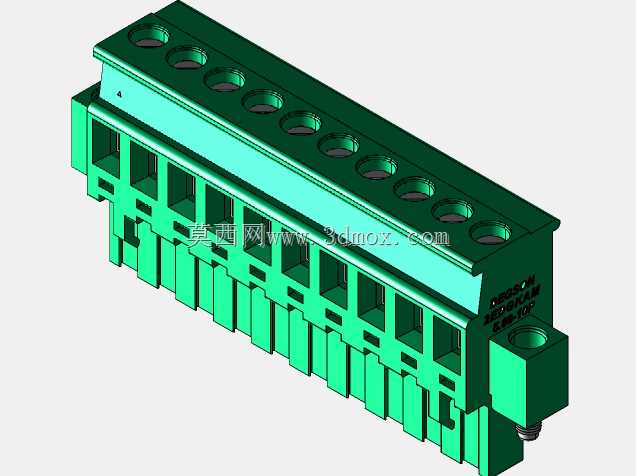

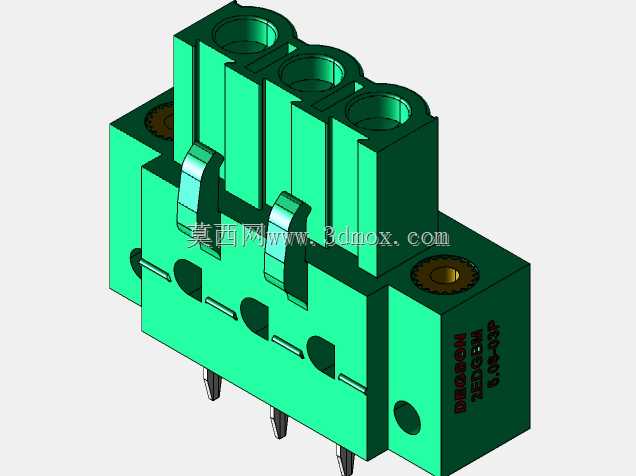

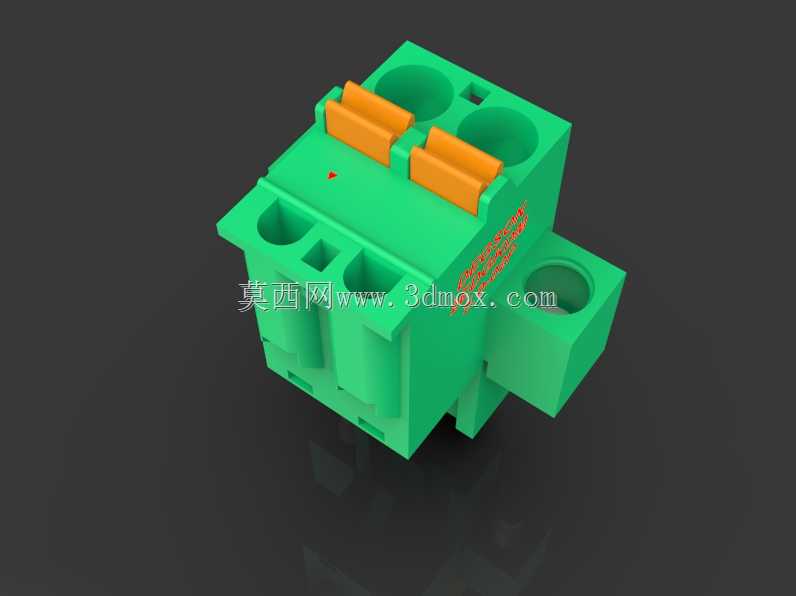

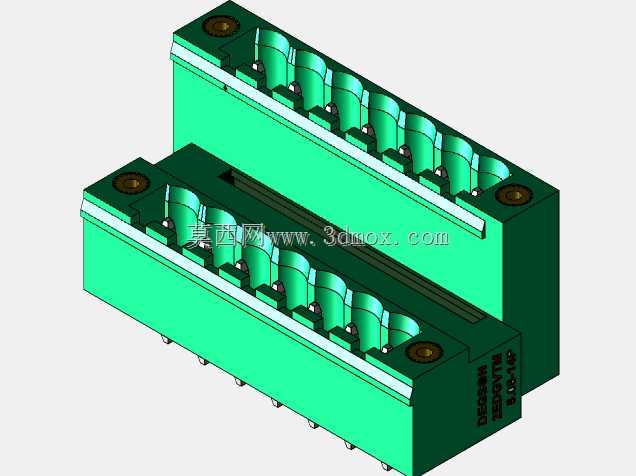

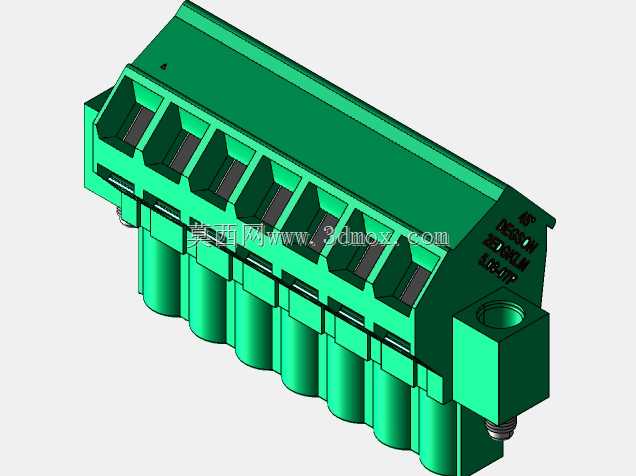

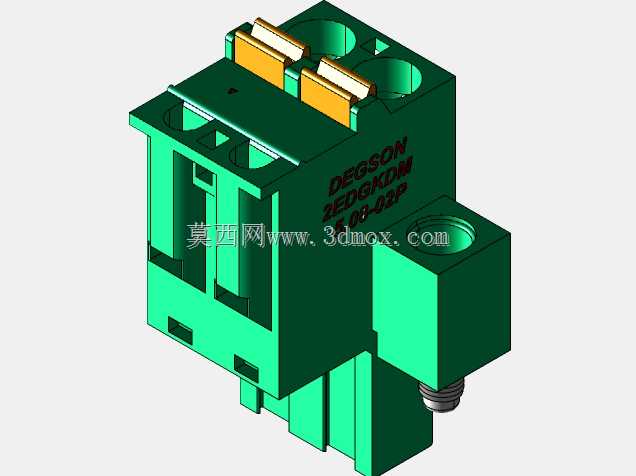

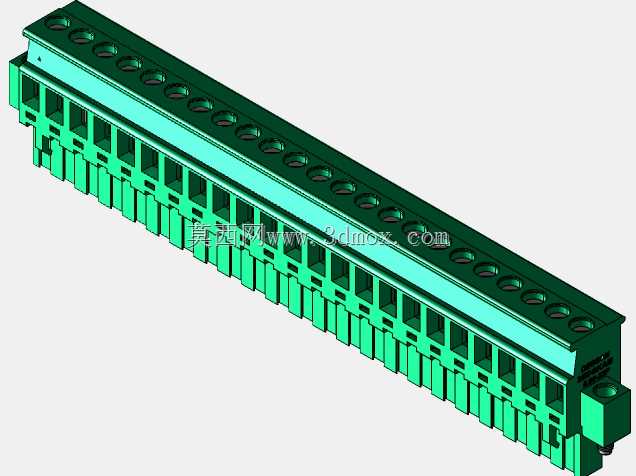

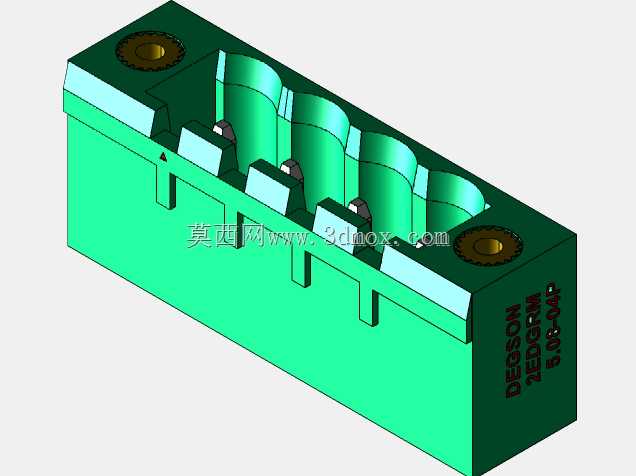

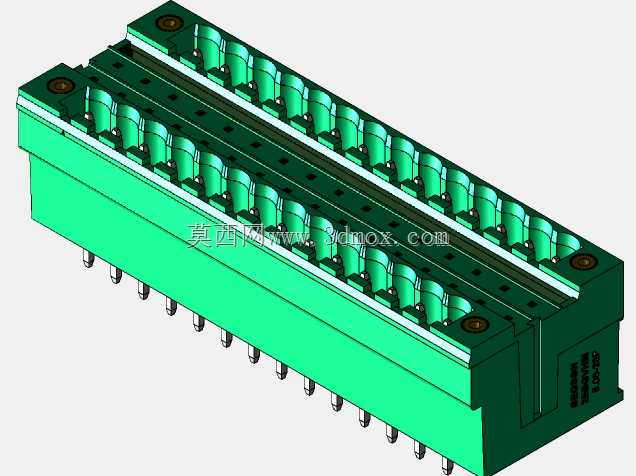

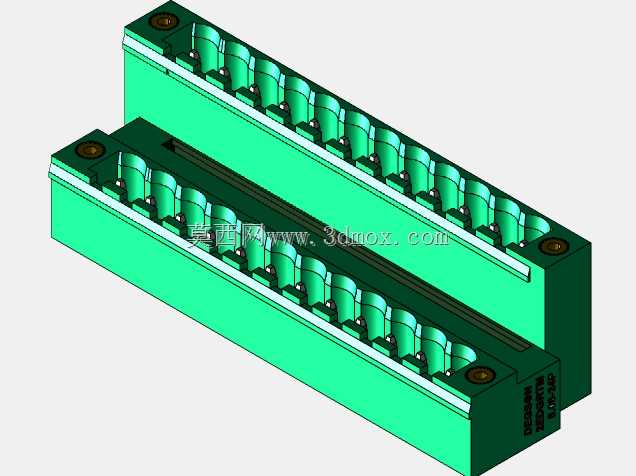

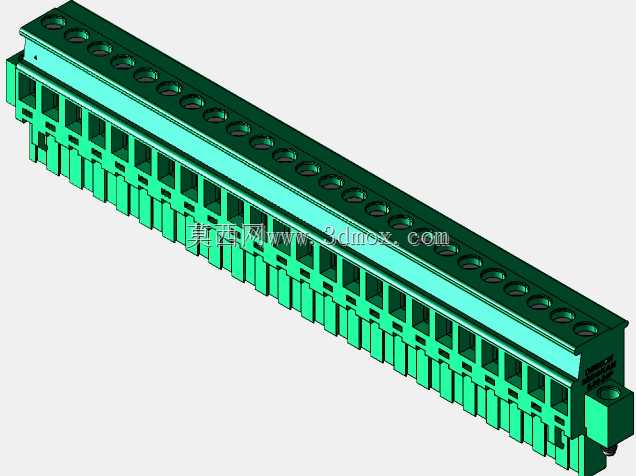

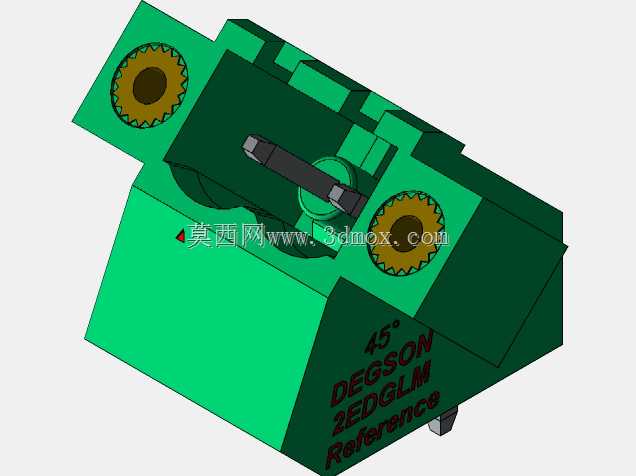

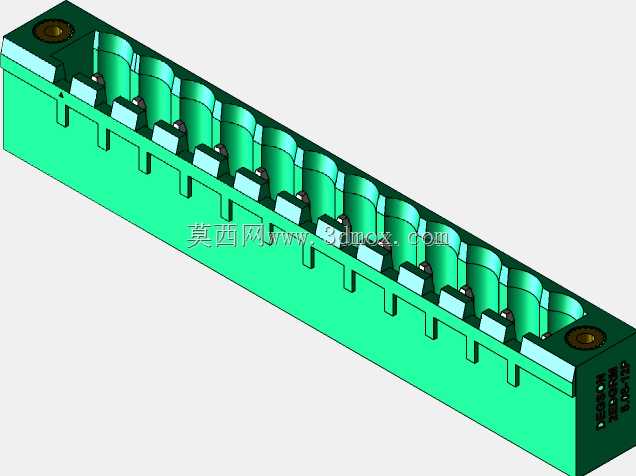

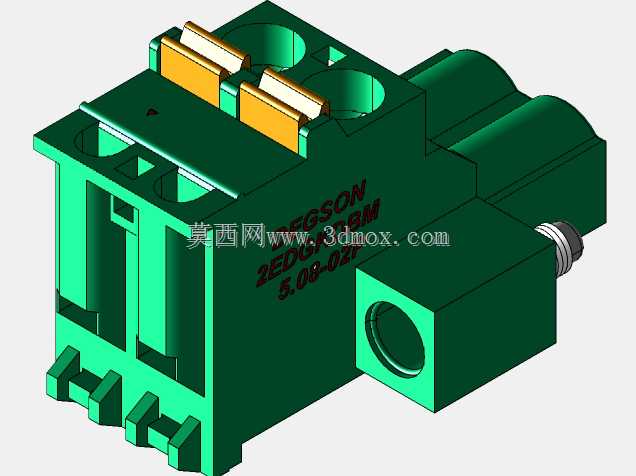

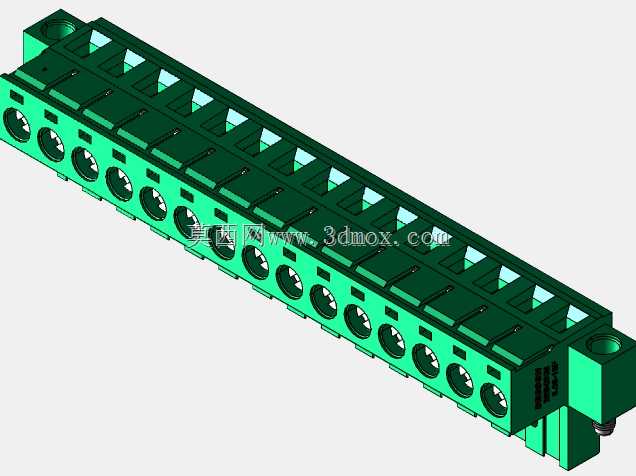

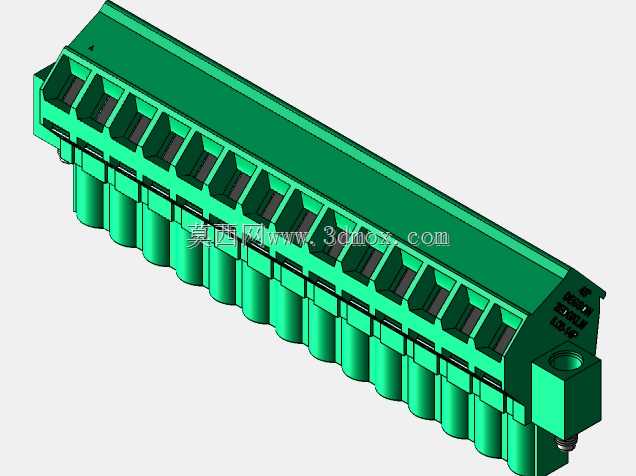

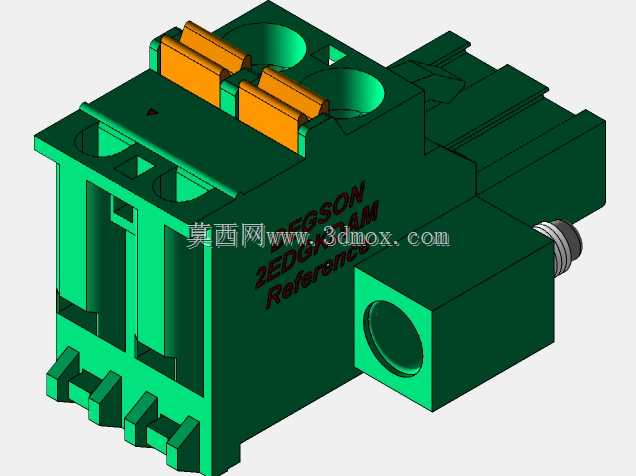

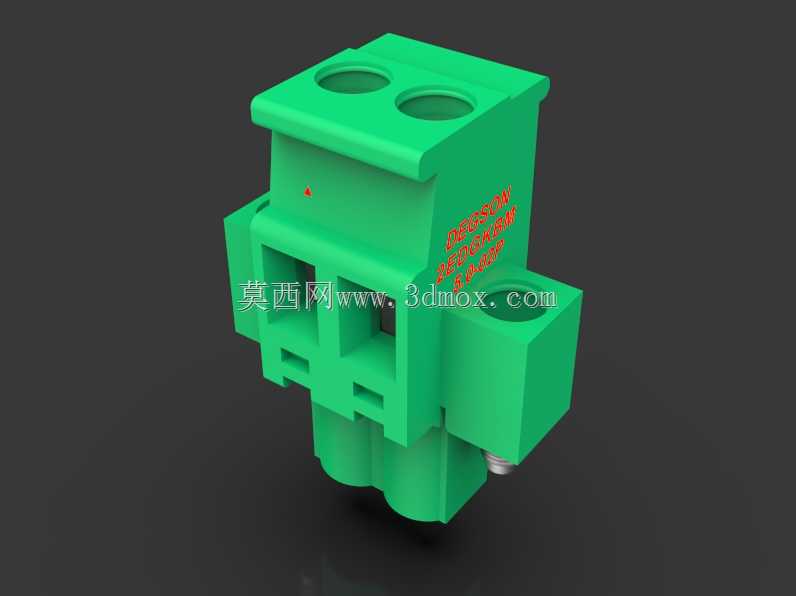

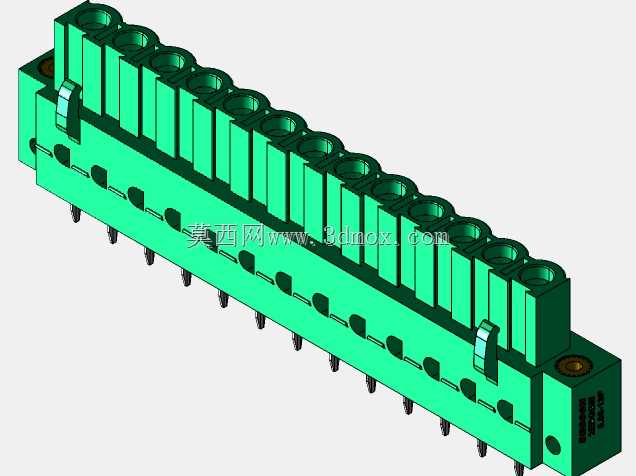

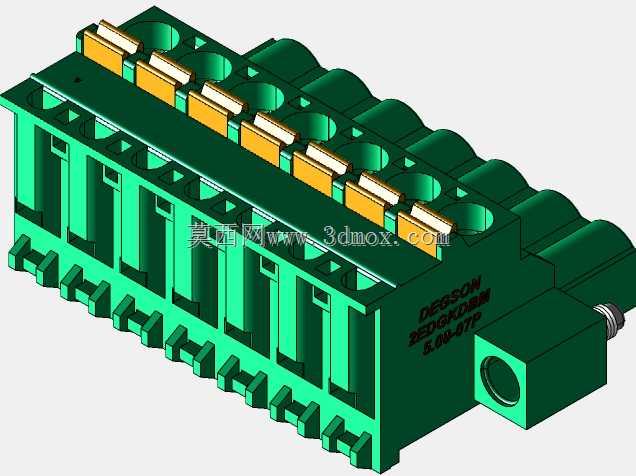

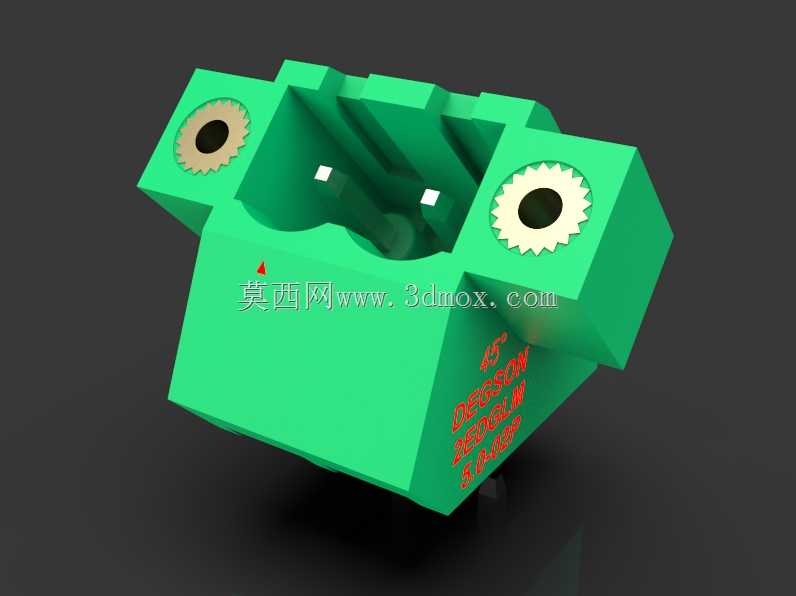

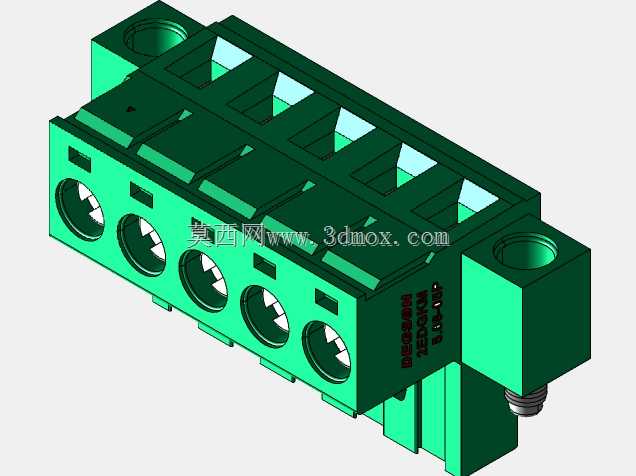

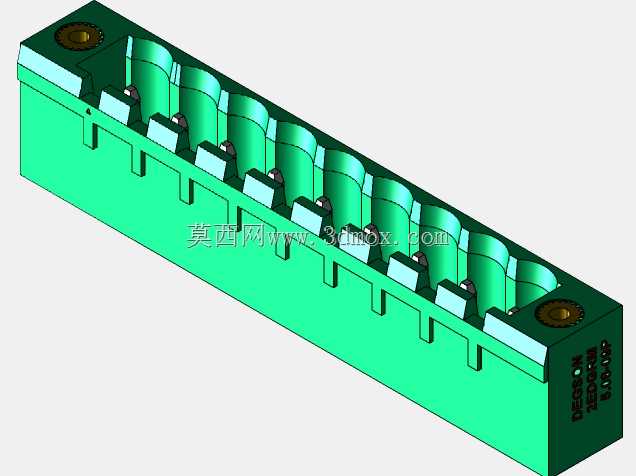

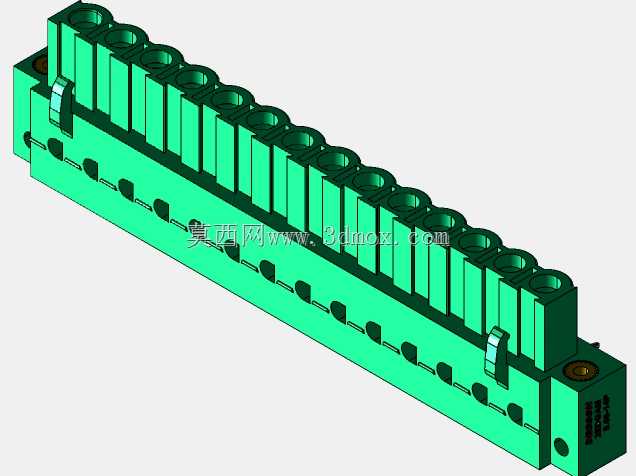

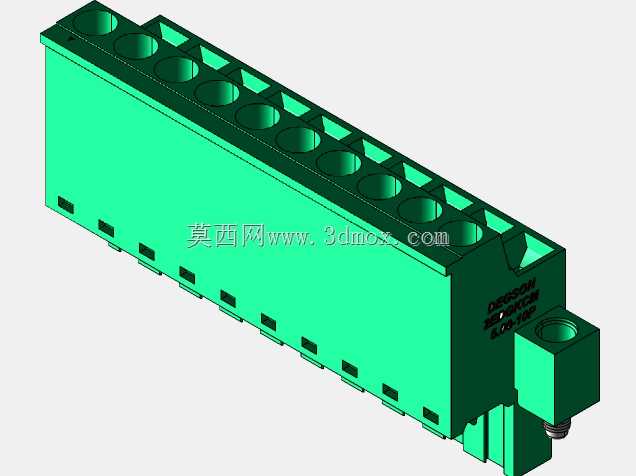

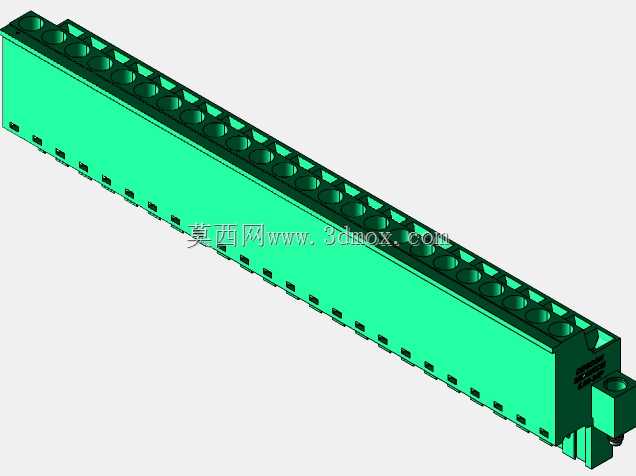

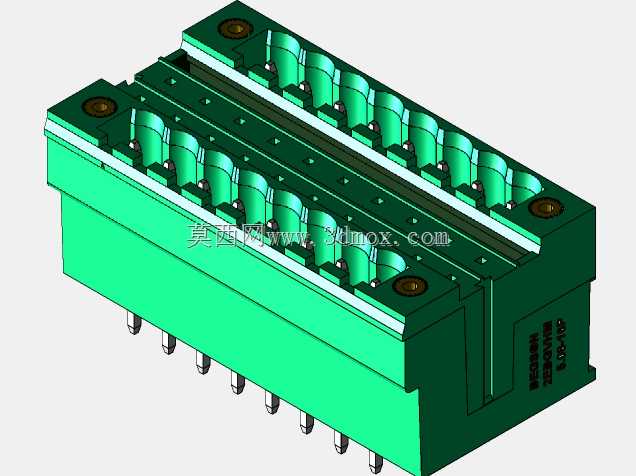

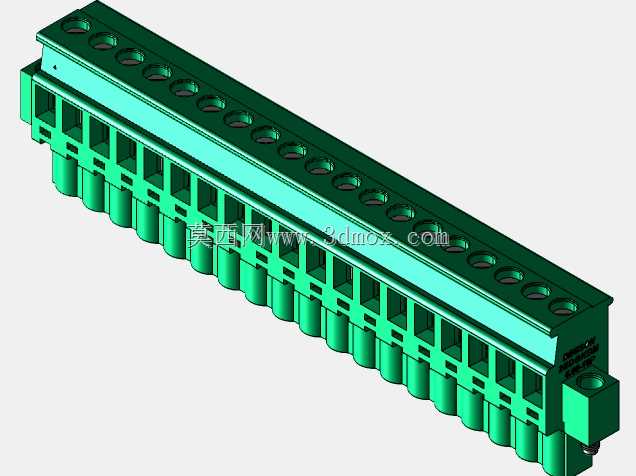

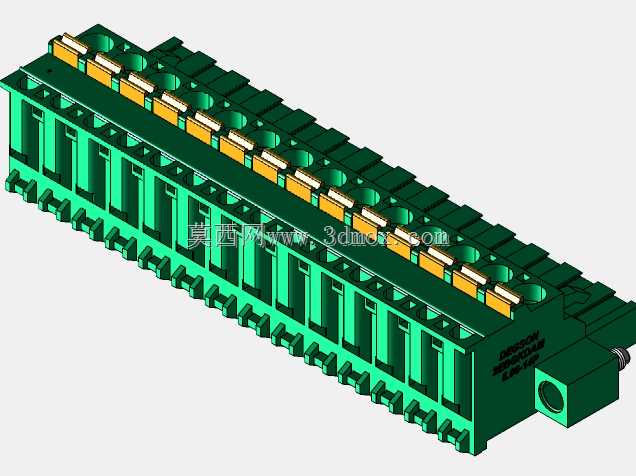

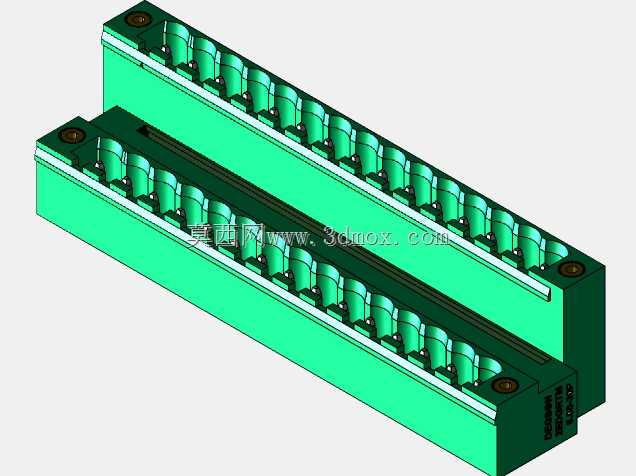

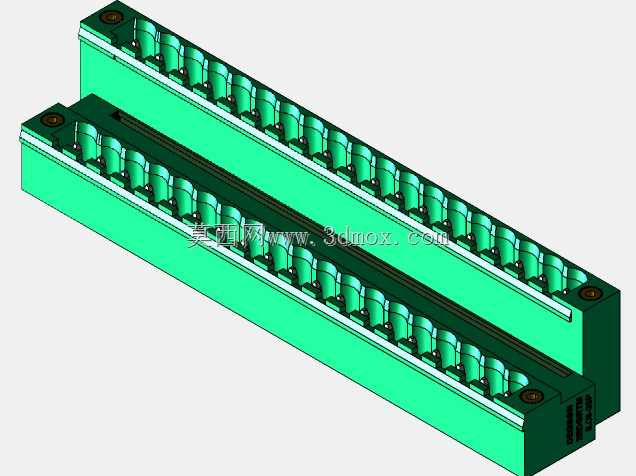

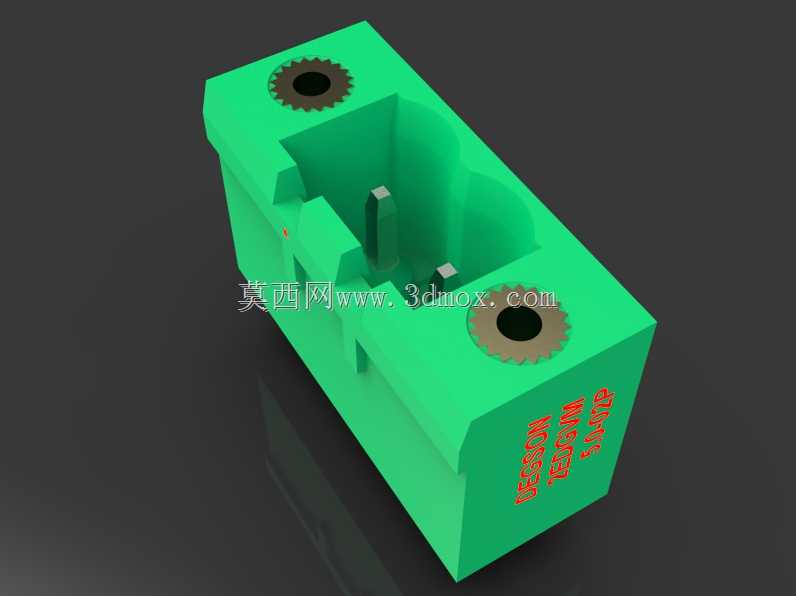

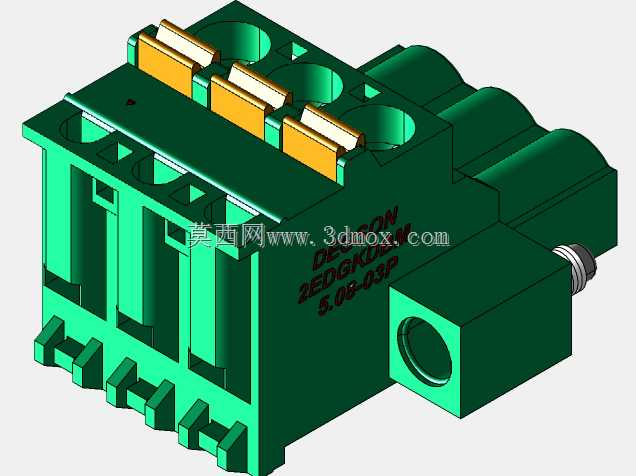

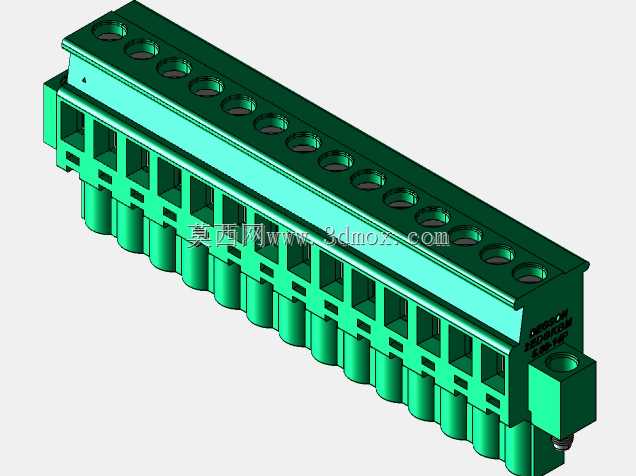

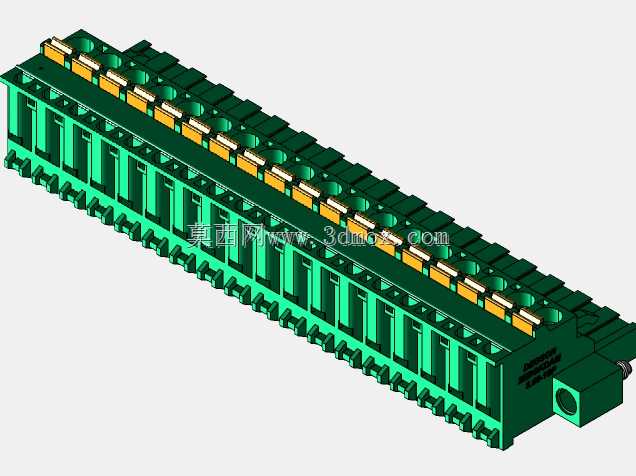

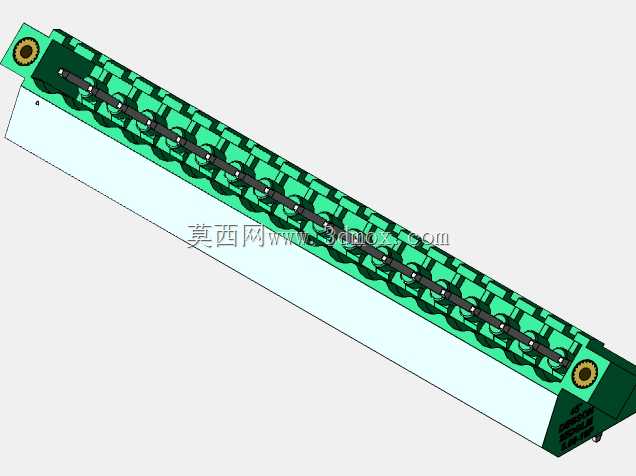

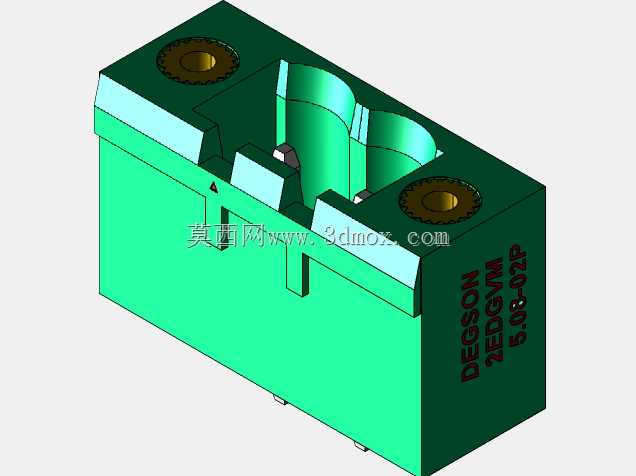

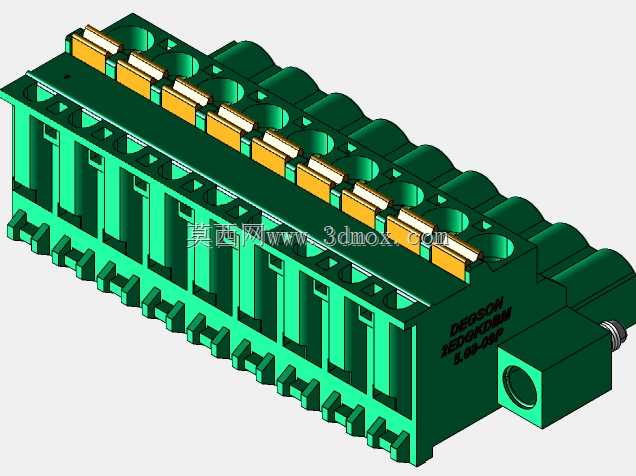

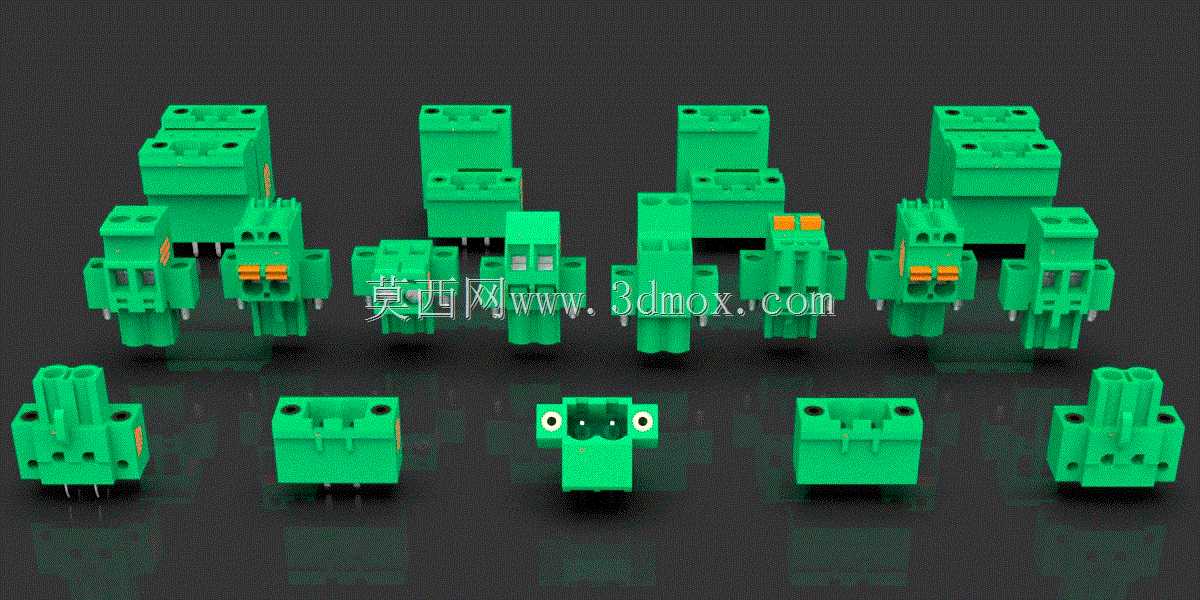

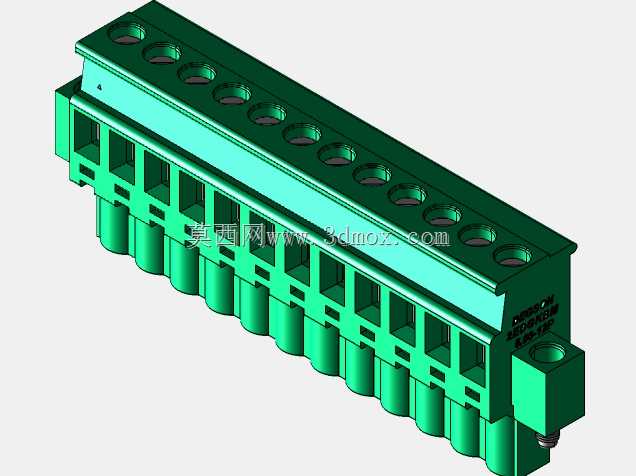

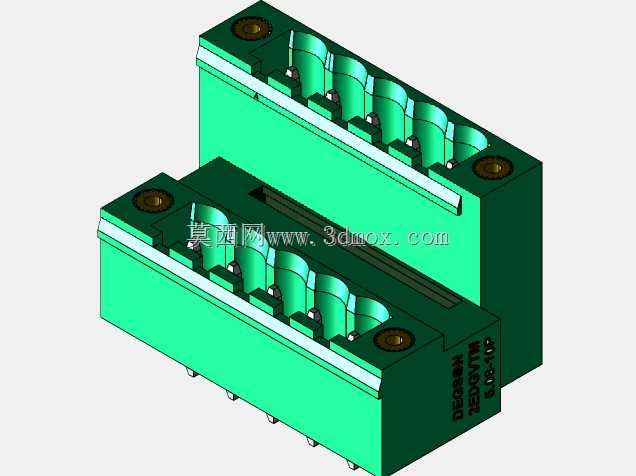

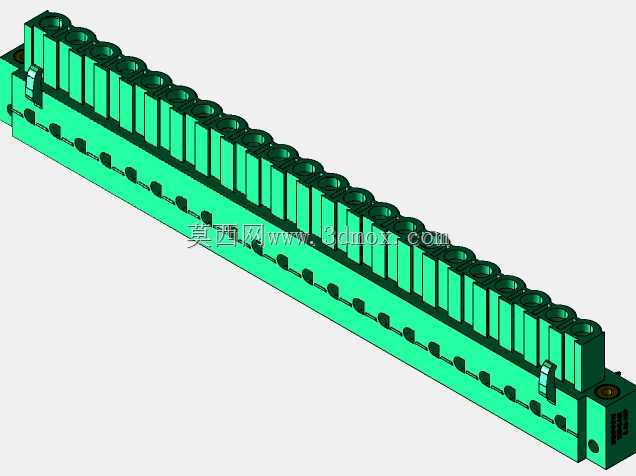

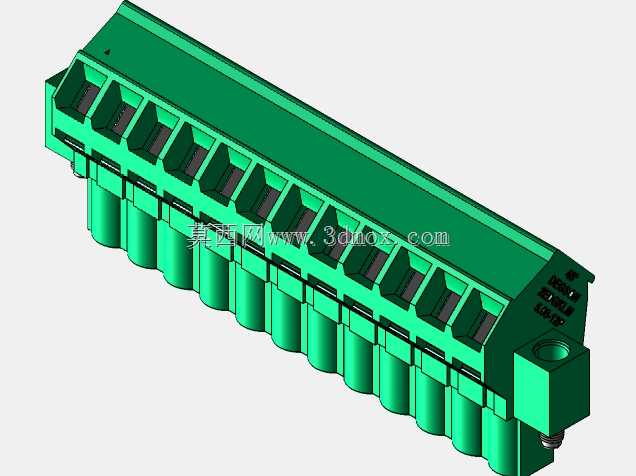

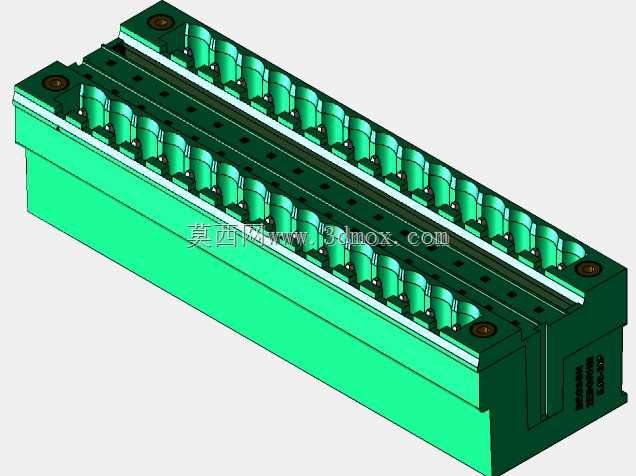

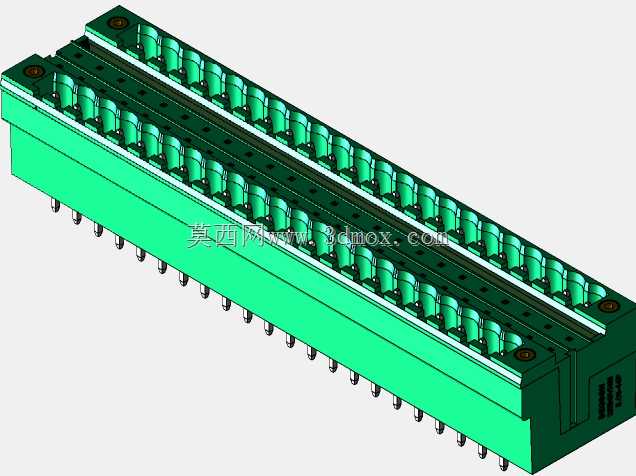

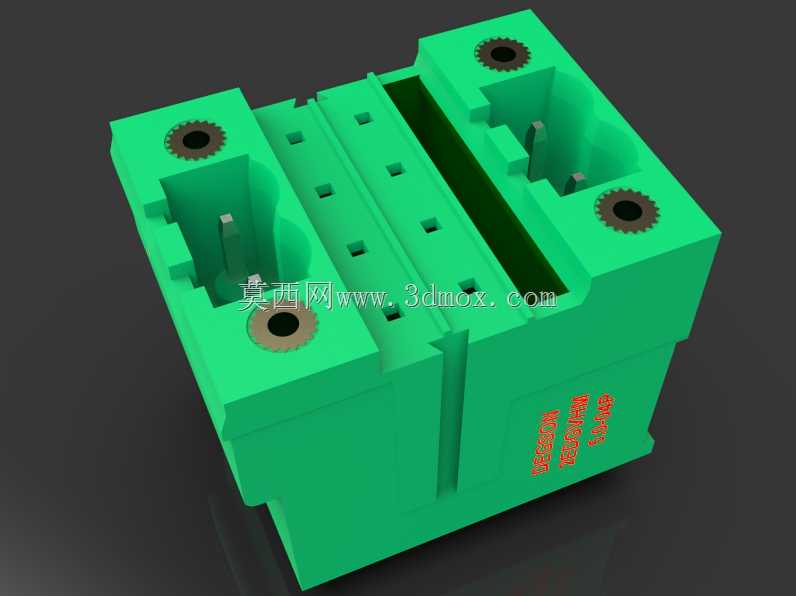

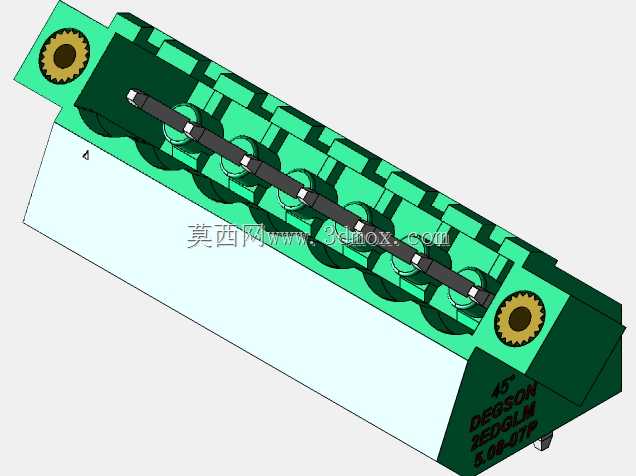

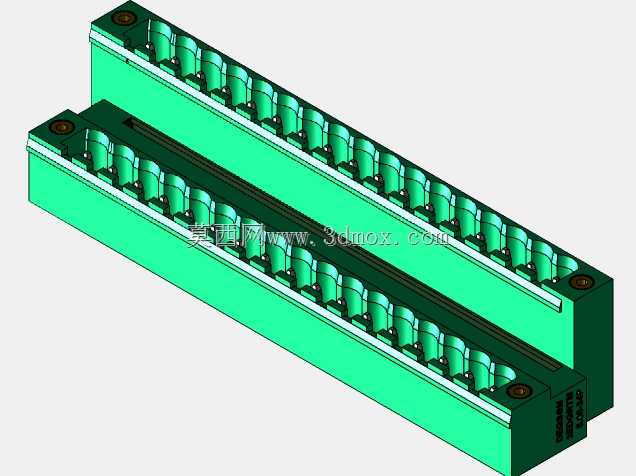

这款螺纹锁紧可插拔接线盒组是工业电气连接场景中常用的基础连接部件，广泛应用在工业控制柜内部接线、PLC输入输出模块接线、电力设备二次回路接线、自动化设备信号与动力线路接驳、PCB板对外线路引出等场景，能够为不同线径的导线提供稳定可靠的电气连接，同时兼顾接线效率与后期维护的便捷性，在低压配电、工业自动化控制、仪器仪表内部接线等领域都有极高的使用频次。该接线组件采用5.08mm的标准间距设计，适配行业通用的PCB焊盘布局规范，能够直接匹配市面上多数同间距的板端插座，实现快速插拔对接，无需在设备组装或维护时逐根拆线，大幅提升现场接线与故障排查的效率。产品采用螺纹锁紧的压线结构，导线接入后通过拧紧压线螺丝即可将线芯牢牢压接在导电件上，相比弹簧式接线结构，螺纹锁紧能够提供更大的压紧力，适配更宽的线径范围，同时抗振动、抗拉扯性能更优，在存在持续振动的工业设备场景中也能保持连接稳定性，避免出现接线松脱、接触不良引发的信号中断或供电故障。产品整体采用模块化的设计思路，可根据实际需要的回路数选择对应极数的规格，从2位到24位的规格能够覆盖从小型信号模块到多回路动力接线的不同需求，用户也可以根据实际接线需求进行灵活组合。外形设计上采用规整的长方体结构，侧边带有固定耳结构，可通过螺丝将接线组件整体固定在安装面或导轨上，避免插拔过程中整个端子出现移位；插拔端带有防呆导向结构，能够避免插反导致的线路接错问题，压线端的螺丝顶部带有防滑槽，使用普通十字螺丝刀即可完成接线操作，无需专用工具。安装边界上，产品底部的插针位置严格遵循5.08mm间距的行业标准，插针长度适配常规PCB板的焊接厚度，侧面固定孔的位置预留了足够的螺丝操作空间，相邻端子之间的爬电距离满足300V AC/DC电压等级的安全要求，额定通流能力可达15A，能够覆盖多数低压控制与小功率动力回路的接线需求，外壳采用绝缘阻燃的工程塑料材质，具备良好的耐温性能，可在-40℃到105℃的环境温度范围内稳定工作，适配多数工业现场的复杂环境工况。
