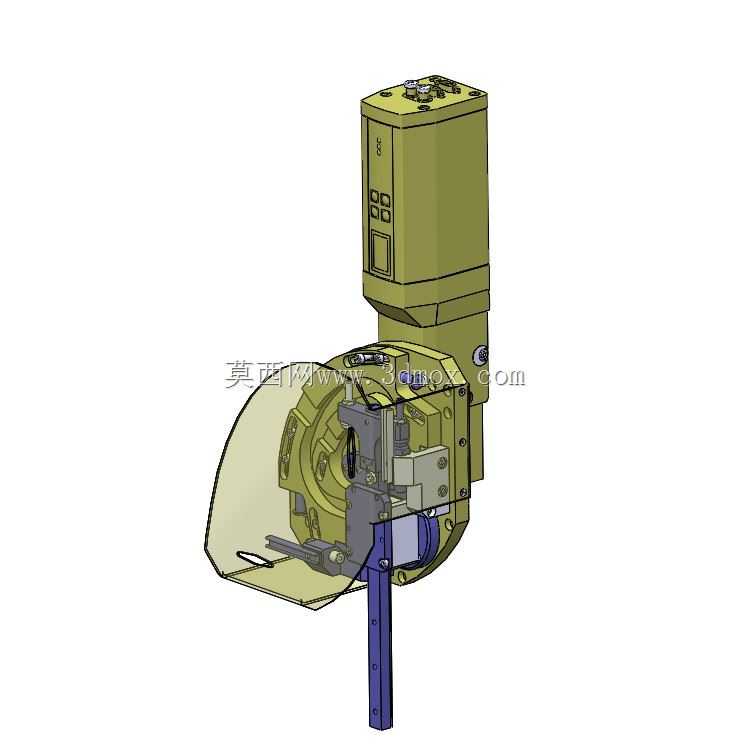

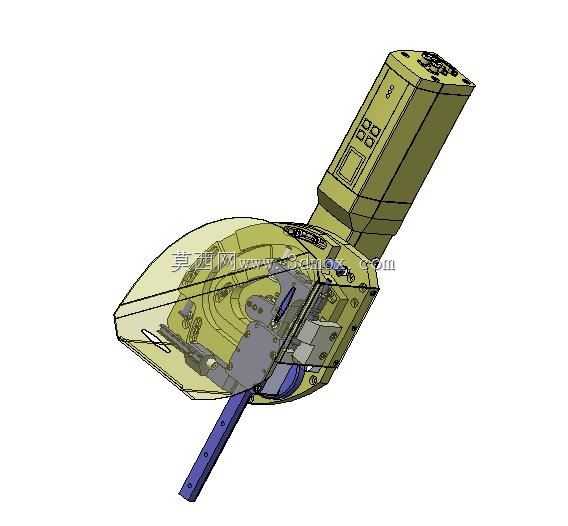

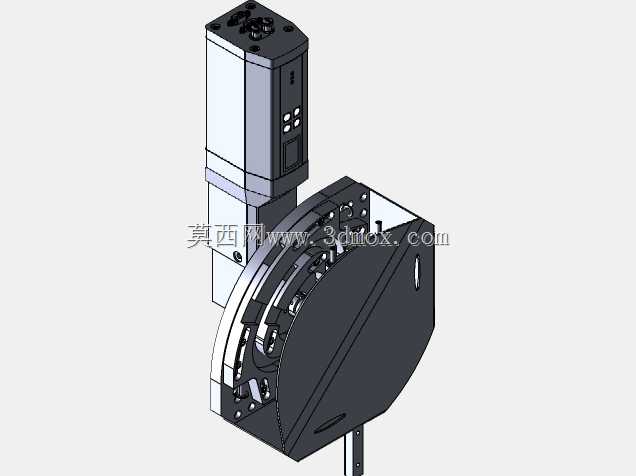

手持凸轮式操纵控制装置结构设计

这款手持操纵控制装置主要面向工业设备操控、特种作业装备操作、小型自动化设备手动干预等应用场景，可作为各类需要精细位移输出、多档位信号触发的设备的手动输入终端，适配工业生产线上的工位辅助操控、小型专用设备的手动操作端、检测设备的手动调节机构等使用场景，能够为操作人员提供握持舒适、反馈清晰的操作体验，替代传统的简易拨杆、按键式操控部件，实现更复杂的操控逻辑输出。从实际用途来看，该装置通过内置的凸轮机构将操作人员的手部扳动、按压动作转化为精准的位移输出与档位触发信号，可同时实现多通路的控制指令输出，操作人员单手握持手柄主体即可完成全部操作动作，无需额外配合其他操控部件，适合在需要单手完成多指令输入的作业场景下使用，能够有效降低操作人员的操作复杂度，减少误操作概率。在功能特性上，该装置采用半封闭的壳体结构设计，将核心的凸轮传动结构完全容纳在壳体内部，仅伸出操作触发杆与外部执行机构连接，能够有效阻隔作业环境中的粉尘、切削液飞溅对内部传动结构的侵蚀，提升装置在复杂工业环境下的使用寿命；握持部分采用符合人体工学的柱形设计，表面预留了功能按键的安装位，可根据实际使用需求集成启停、档位切换等附加功能按键，无需额外在设备其他位置布置操控按钮。从设计思路来看，该装置优先保障操作的反馈清晰度，内部凸轮机构的轮廓曲线经过反复优化，每个操作档位都有明确的阻尼反馈与到位触感，操作人员无需目视查看即可通过手部触感判断当前操作档位，适合在视线需要集中关注作业区域的场景下使用；结构设计上采用模块化装配思路，壳体分为上下两个部分，通过紧固件连接，内部的凸轮、转轴、复位部件都可单独拆卸更换，后期维护无需整体更换装置，能够降低使用方的维护成本。在外形尺寸与安装边界上，该装置整体为手持尺寸，握持段直径适配成年人手掌抓握范围，整体长度控制在单手握持的舒适区间，不会因为尺寸过大造成长时间握持的疲劳感；外部安装仅需固定手柄尾端的连接部位，操作杆的活动行程预留了足够的摆动空间，安装时只需保障操作杆摆动范围内无其他部件干涉即可，无需额外预留过大的安装空间，可直接适配各类现有设备的操控位改造，也可作为新设备的原生操控部件直接集成安装。
