3D打印机TFT24触控操作显示终端结构

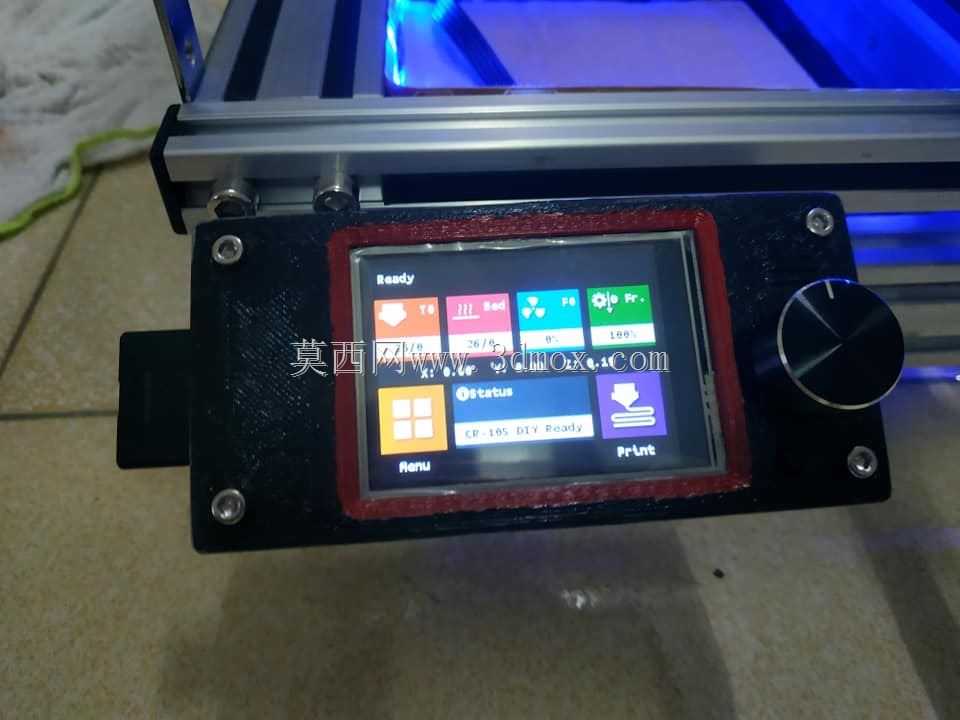

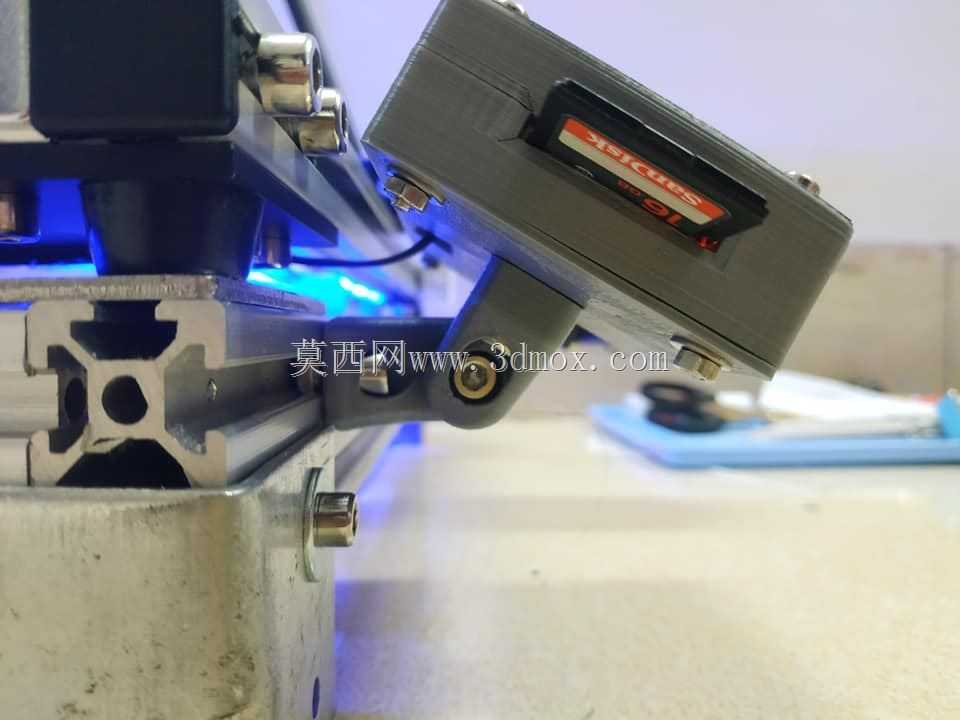

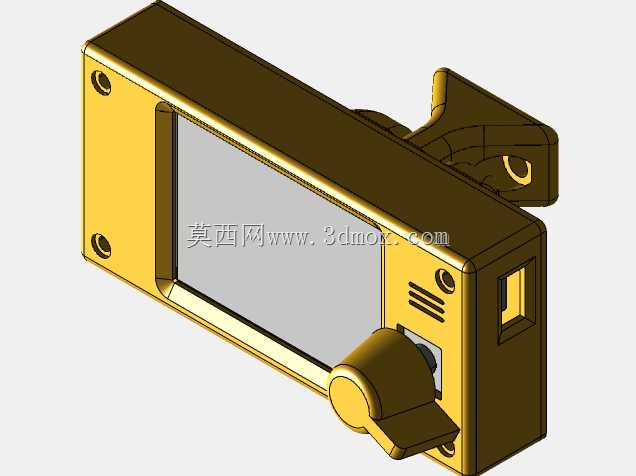

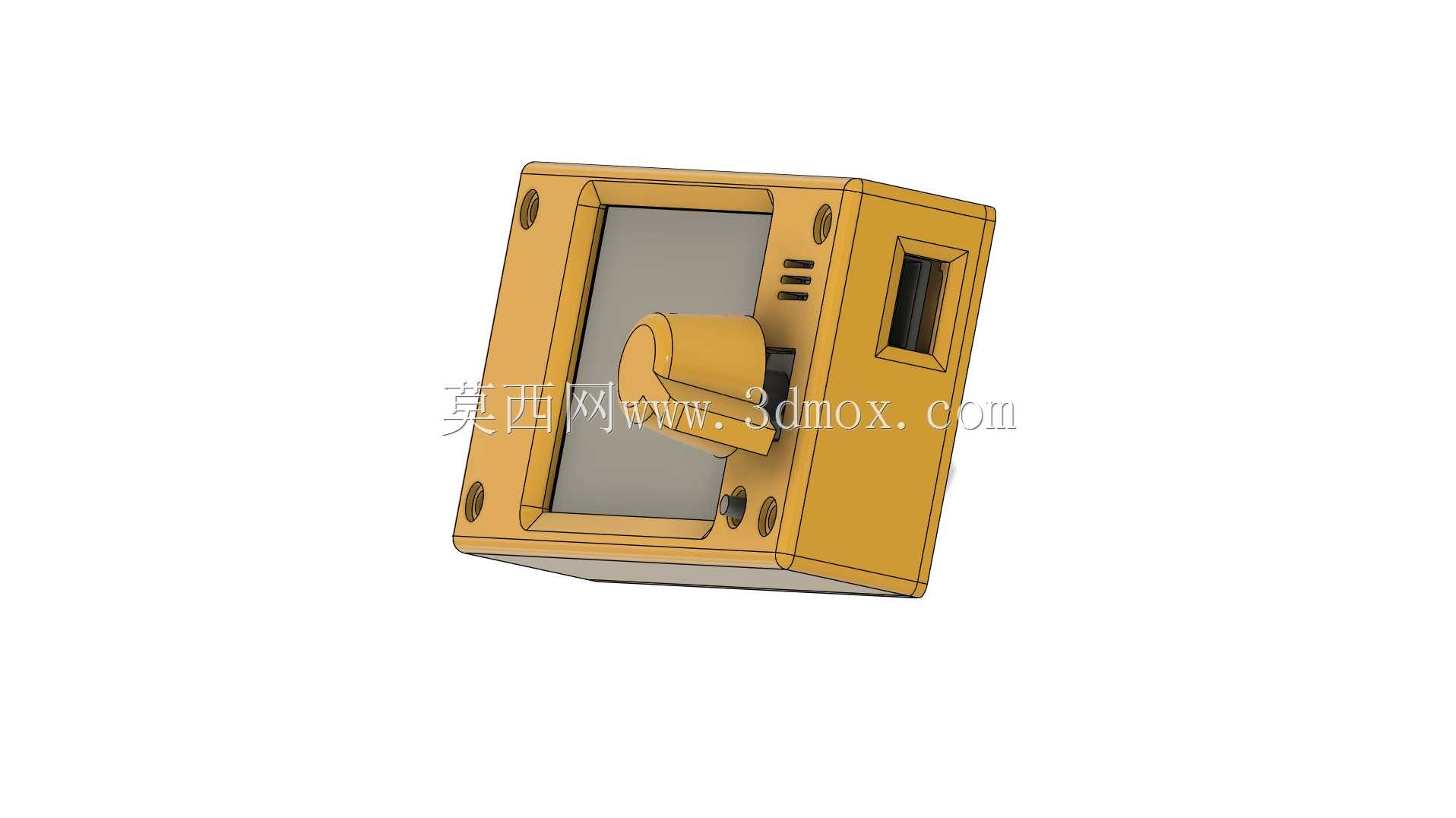

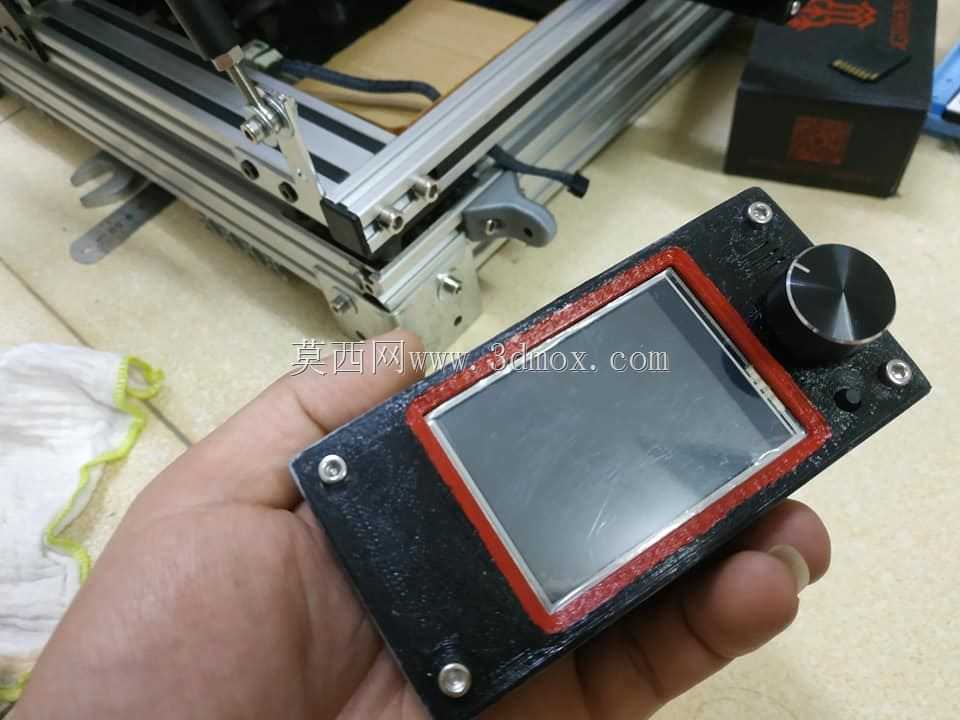

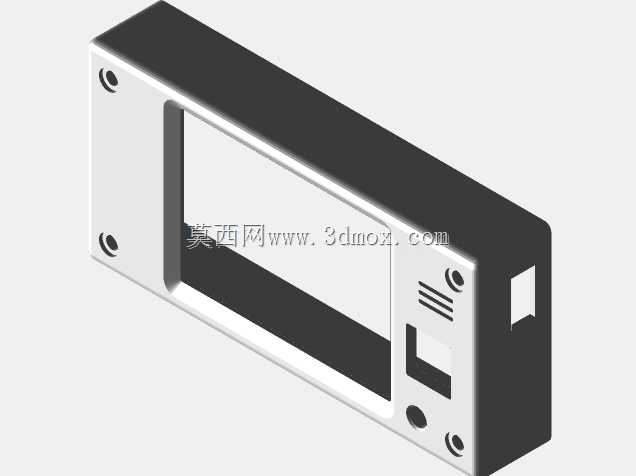

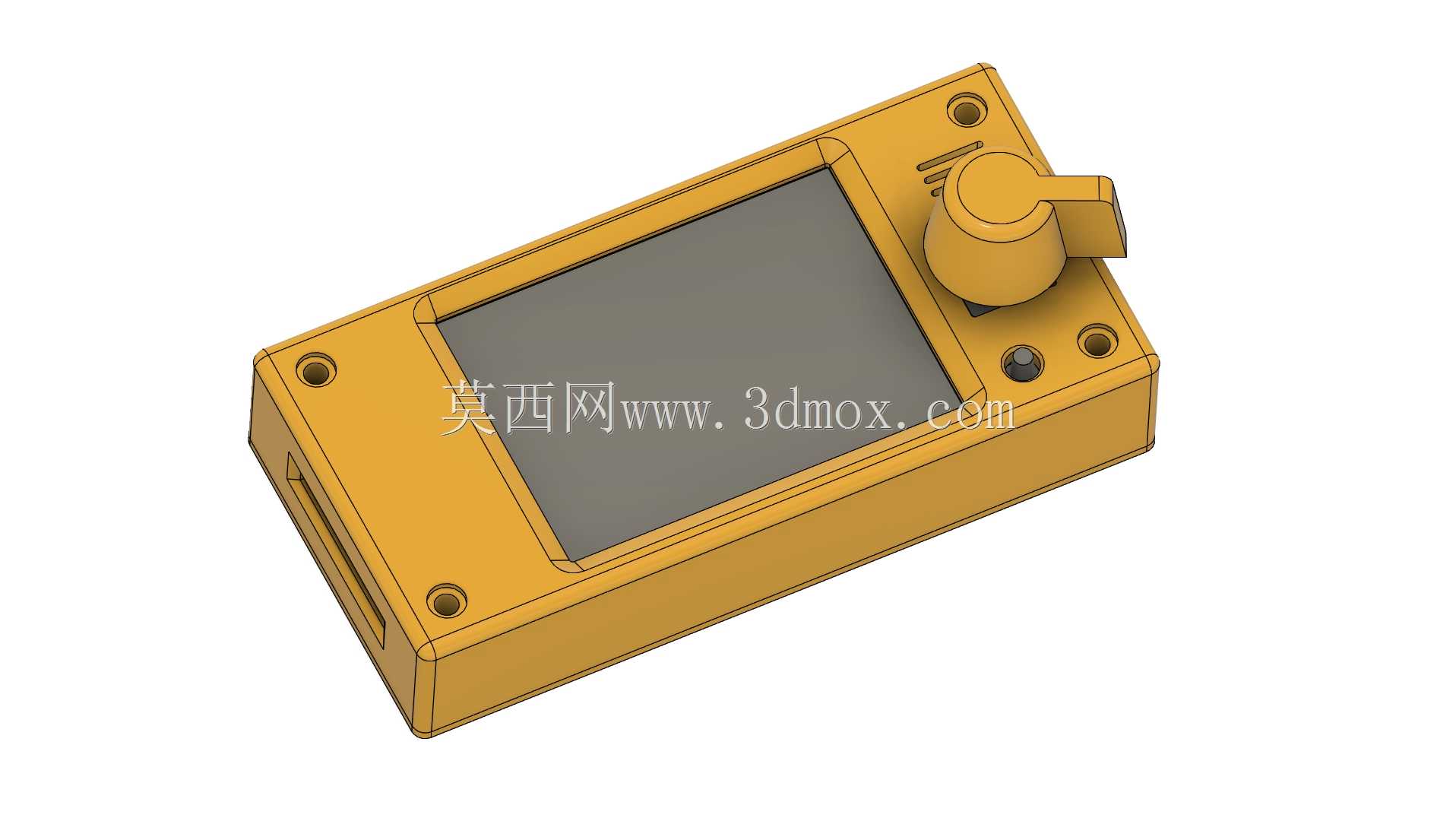

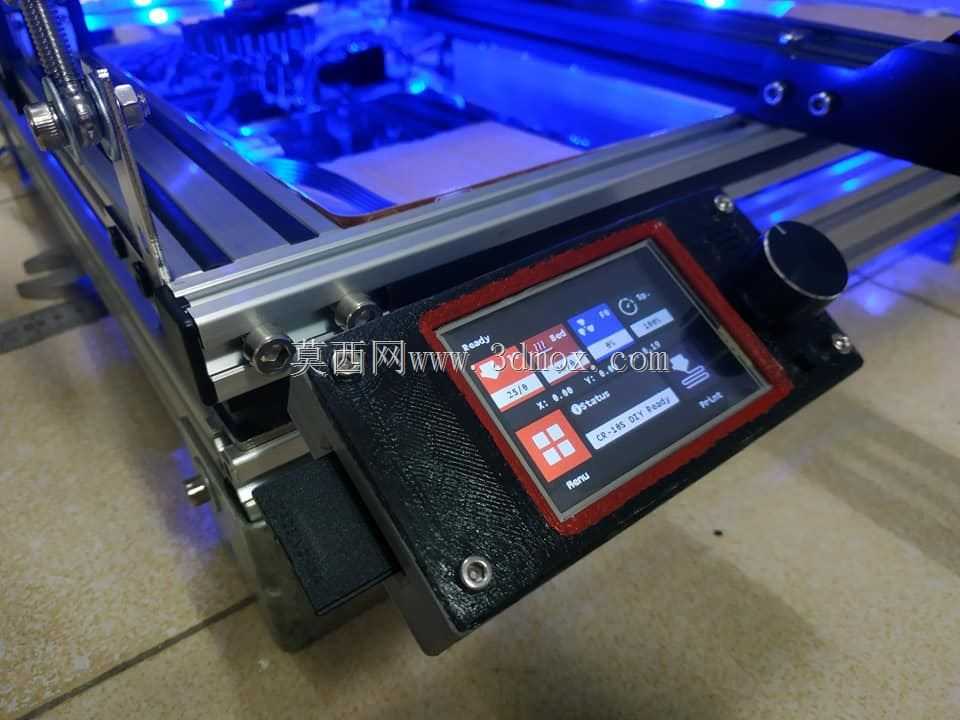

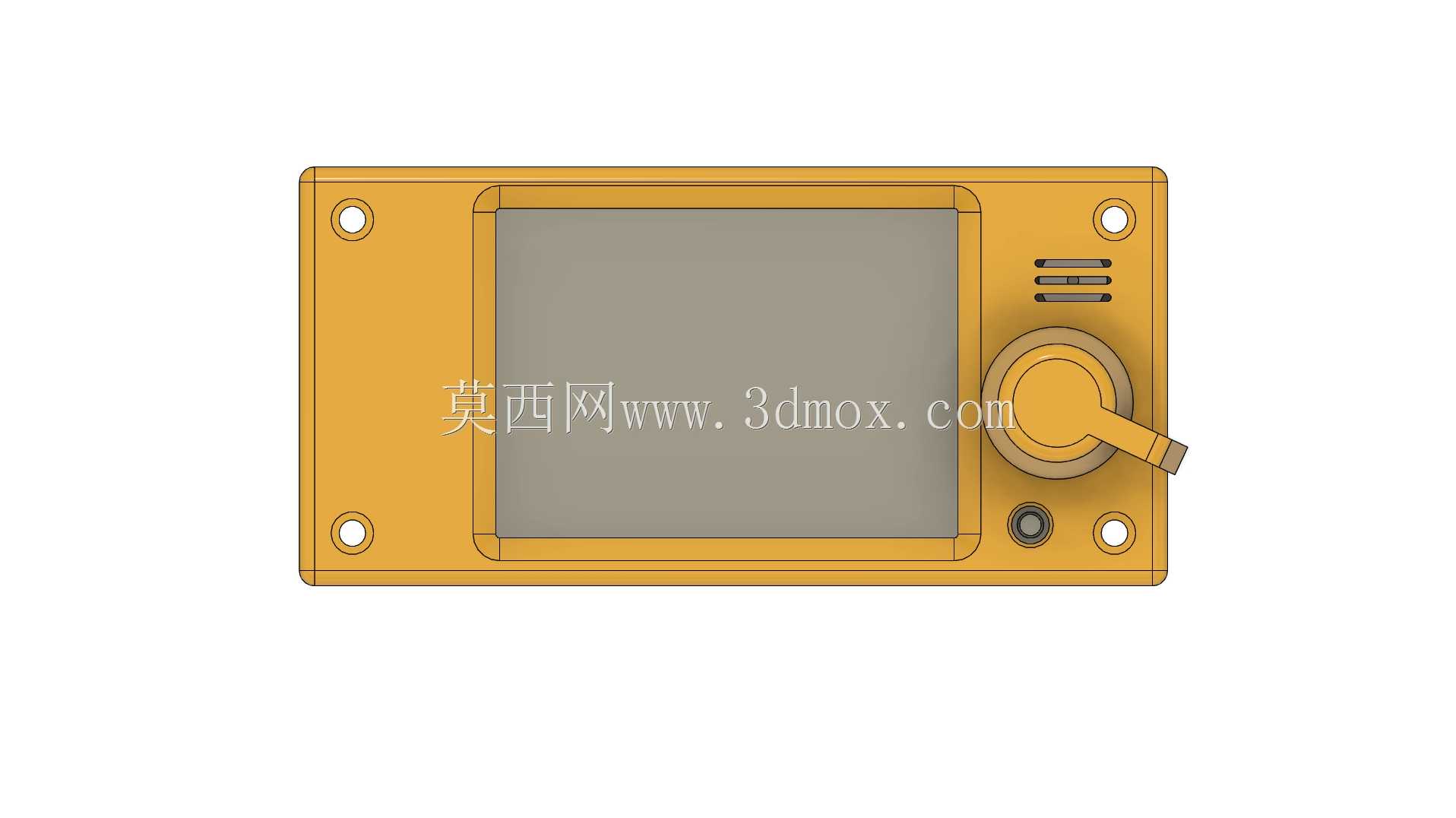

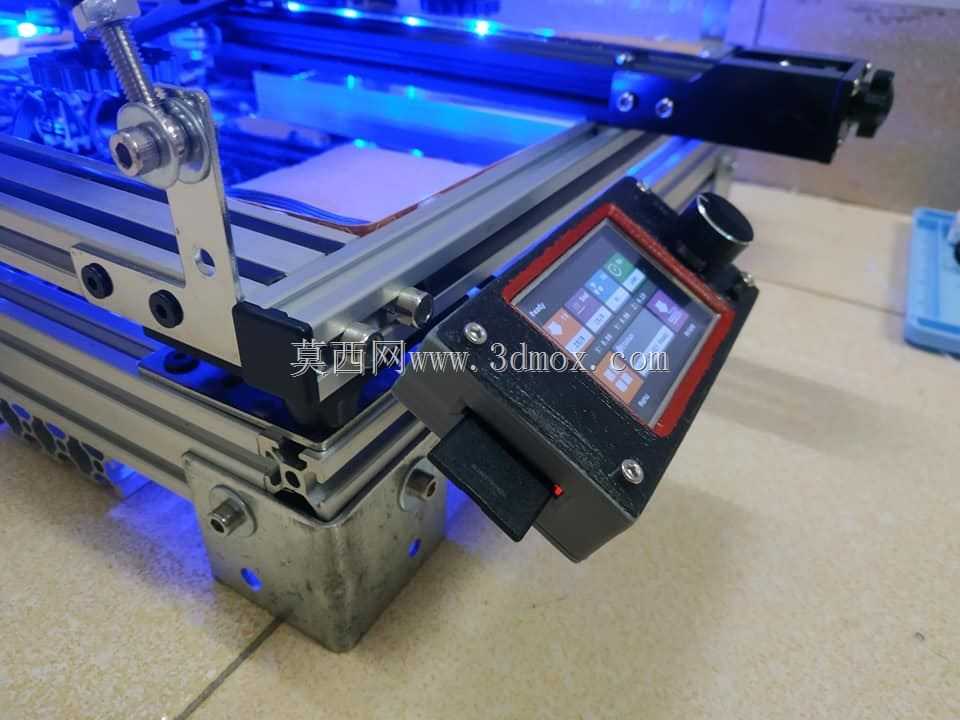

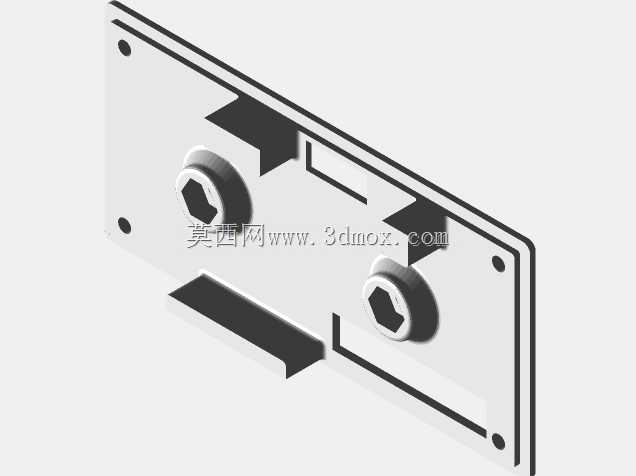

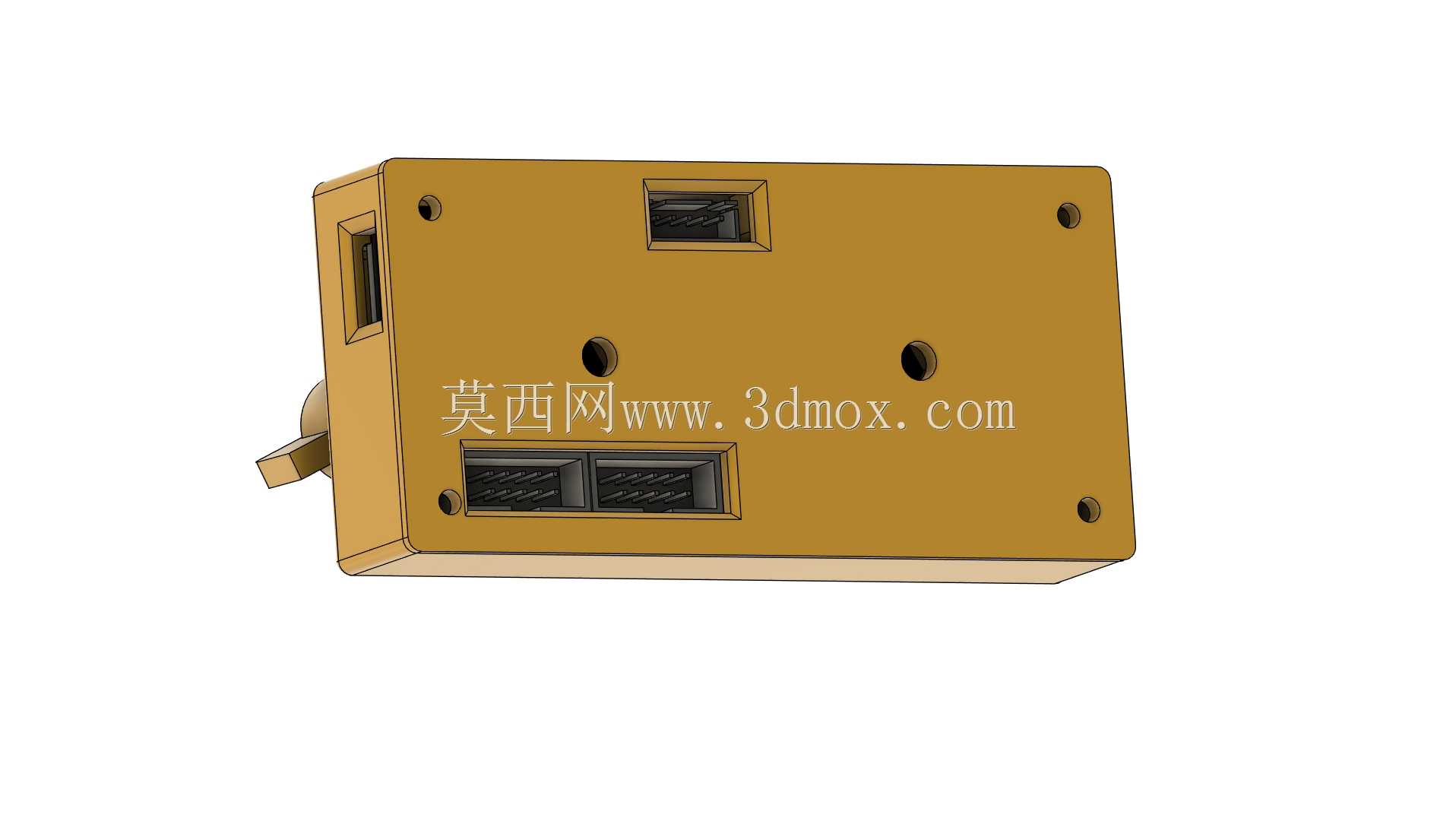

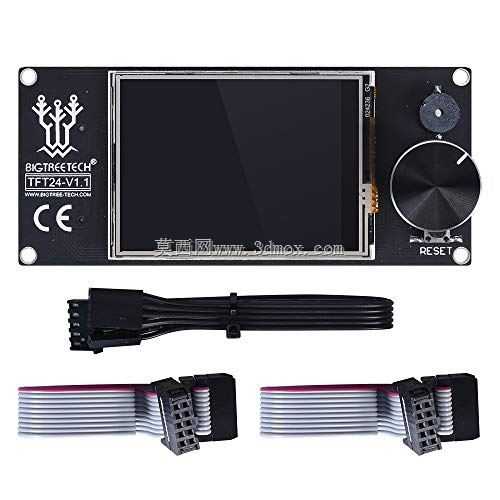

这款触控操作显示终端是桌面级FDM3D打印机的核心人机交互部件，主要承担设备运行状态可视化、打印参数调整、功能指令下发的核心作用，在日常打印作业中，操作人员无需连接上位机，即可通过该终端完成打印文件选择、喷头与热床温度预设、打印速度倍率调整、运动轴手动归位、打印进程实时监控等全流程操作，大幅降低3D打印机的 standalone 部署门槛，适配无电脑值守的长时间连续打印场景。从功能特性来看，终端集成了2.4英寸彩色触控显示屏与侧边物理旋转编码旋钮，兼顾触控操作的直观性与物理旋钮调节的精准度，在打印过程中微调参数时，旋转旋钮的操作反馈更清晰，可避免触控误触导致的打印中断；外壳侧边预留了TF卡插槽与功能复位按键，无需拆卸设备即可完成固件升级、打印文件拷贝与异常复位操作，外壳四角设置的沉头安装孔位，可直接通过M3螺丝固定在3D打印机的型材框架或前面板上，安装孔位的间距经过适配校准，可兼容目前主流的桌面级3D打印机框架安装标准。在设计思路上，整体外壳采用一体化矩形结构设计，屏幕区域做了下沉式限位槽，可直接将显示屏模组嵌入槽内，通过侧边卡扣与背部定位柱完成固定，无需额外打胶即可保证屏幕与外壳的贴合度，避免长期使用后屏幕松动移位；旋钮区域做了凸起式防护围边，可在设备搬运或意外磕碰时避免旋钮直接受撞击损坏，外壳表面做了细微的防滑纹理处理，既提升手持调试时的握持摩擦力，也能减少日常使用中指纹与划痕的残留。从安装边界来看，终端整体厚度控制在20mm以内，安装后突出设备面板的尺寸极小，不会额外占用设备周边的操作空间，背部预留的走线槽可将屏幕与旋钮的连接线规整收纳，避免走线杂乱影响设备内部其他部件的运动，接口位置做了防呆设计，装配时不会出现插反的问题，整体结构兼顾了装配便捷性与长期使用的耐用性，可适配不同改装需求的3D打印机升级场景。
