黄铜内螺纹截止阀DN20结构三维设计

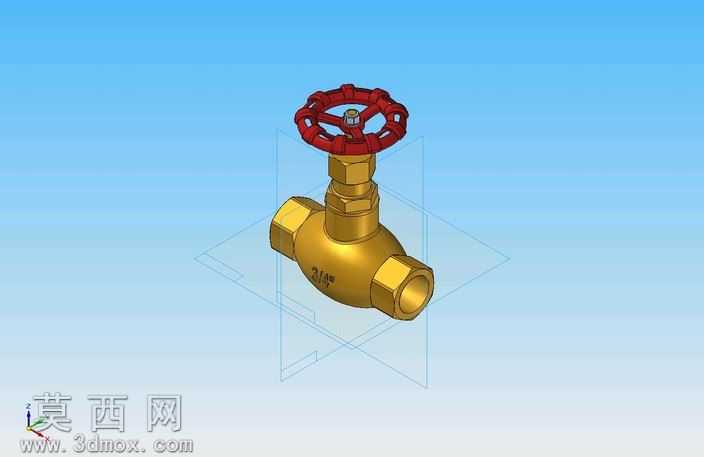

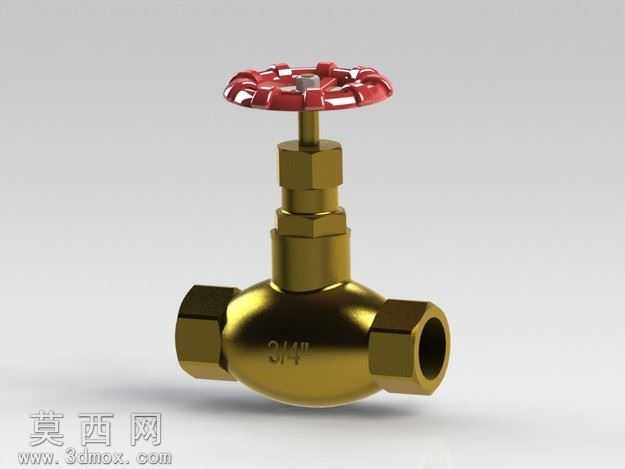

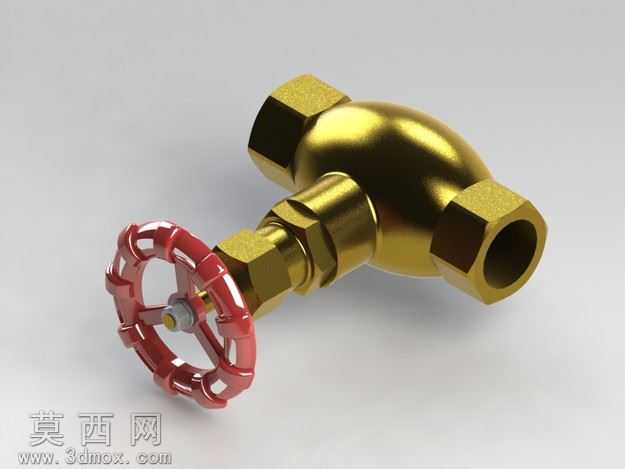

本作品为DN20规格内螺纹连接黄铜截止阀的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上与自顶向下结合的建模思路，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装，确保各部件配合关系完全符合工业阀门的实际生产装配逻辑。建模阶段首先对阀体主体进行构建，采用旋转凸台特征生成阀体的基本流道腔体结构，再通过拉伸切除完成两端内螺纹接口的加工特征还原，阀体表面的规格标识采用包覆特征实现，还原真实产品的标识细节；手轮部分采用轮辐式结构，通过圆周阵列特征完成五根轮辐的均匀排布，手轮中心的阀杆配合孔、顶部的紧固螺母安装位均按照标准螺纹尺寸进行参数化绘制，手轮表面做防滑纹理处理，还原实际操作的触感结构。阀杆部分采用梯形螺纹传动结构建模，确保阀杆升降行程与阀门启闭状态的对应关系准确，阀杆与阀体之间的密封配合段做了精细的尺寸约束，还原密封结构的装配间隙；阀体内部的阀瓣、密封座结构单独建模，阀瓣的密封面做锥面处理，与阀座密封面的配合角度完全符合截止阀的密封设计要求，确保模型可直接用于结构验证与干涉检查。材质与渲染阶段，阀体及阀杆等金属承压部件赋予黄铜金属材质，调整材质的粗糙度、反射率参数还原黄铜锻压件的哑光金属质感，手轮部分赋予红色酚醛塑料材质，模拟工业阀门手轮的胶木质感，渲染时采用柔和的环境天光配合定向补光，清晰呈现阀门各部分的结构轮廓与材质差异，透明基准面的展示方式直观呈现了阀门的内部流道走向与装配层级。整体模型严格遵循DN20公称通径截止阀的尺寸规范，两端内螺纹为3/4英寸管螺纹规格，公称压力适配PN16工况，所有零件的装配约束均符合实际机械装配逻辑，无干涉、无错位，既可以作为管路系统设计的标准件调用，也可用于阀门结构原理的教学演示，模型包含的STEP通用格式文件可适配绝大多数三维设计软件，方便不同使用场景下的编辑与调用。
