气动卫生级蝶阀三维结构设计模型

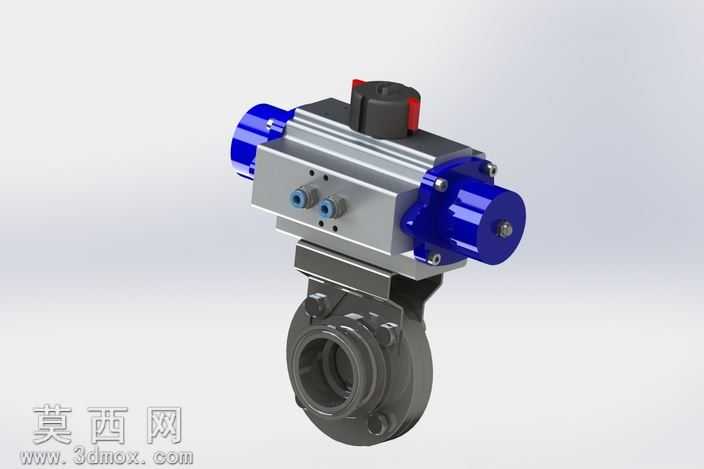

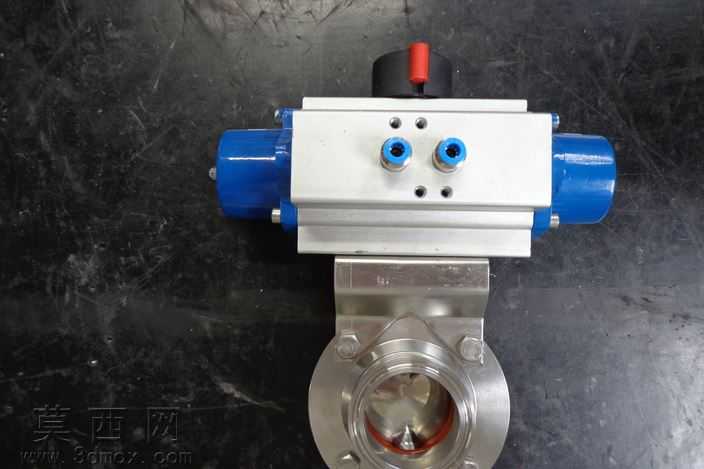

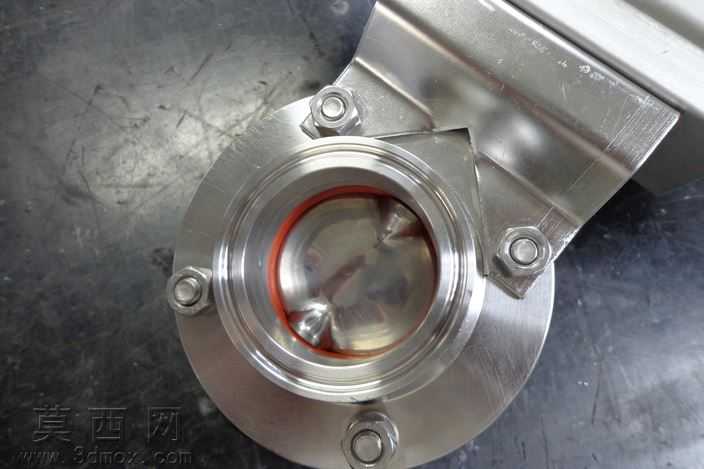

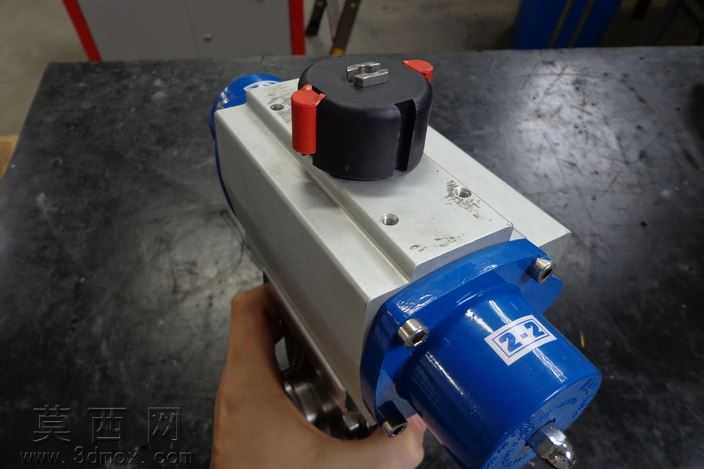

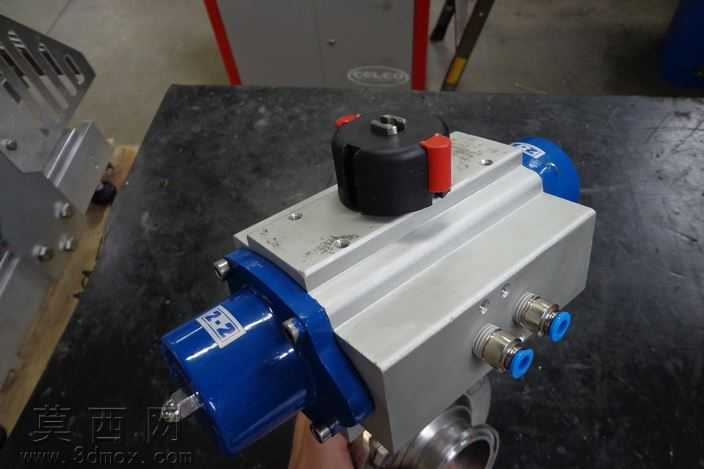

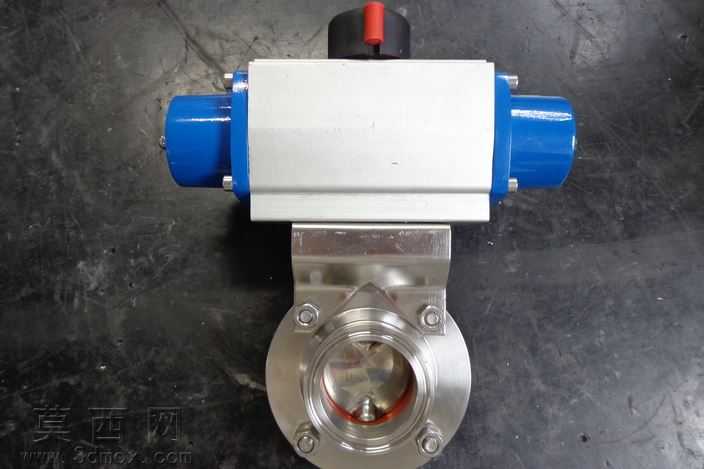

本模型为气动卫生级蝶阀的完整三维设计成果，建模过程严格遵循卫生级阀门的行业设计规范，先从核心的气动执行器部分开始搭建，先绘制执行器的主体铝合金缸体轮廓，通过拉伸、切除特征完成缸体的腔体、安装孔位、气路接口的结构设计，缸体两端的端盖采用对称建模方式，完成螺栓孔、轴孔的精准定位，执行器顶部的状态指示旋钮与手动操作结构，通过旋转、阵列特征完成细节刻画，还原了气动执行器的双作用驱动结构逻辑。之后进行阀体部分的建模，卫生级蝶阀的阀体采用快装式卡箍连接结构，建模时重点处理阀体内腔的圆弧过渡面，确保无卫生死角，符合食品、制药领域的卫生要求，阀板的密封面采用曲面拟合设计，保证与密封圈的贴合精度，阀杆与执行器输出轴的连接部位通过键槽、定位销特征完成装配匹配，整体装配过程严格按照实际零件的装配顺序进行约束，添加了同轴、贴合、对齐等装配关系，确保各运动部件的活动逻辑符合真实产品的动作原理。材质渲染阶段，气动执行器的缸体赋予磨砂铝合金材质，端盖采用亮蓝色工程塑料材质，阀体与阀板采用316L不锈钢抛光材质，密封件赋予黑色橡胶材质，通过环境光、漫反射参数的调整，还原不同材质的真实质感，渲染出的效果图清晰展现了产品的外观细节与结构层次。设计过程中充分考虑了卫生级阀门的使用场景，所有与介质接触的表面均做了光滑过渡处理，避免物料残留，气动执行器的选型与阀体的扭矩参数做了匹配设计，确保阀门开关动作的顺畅性，模型完整还原了产品的所有结构细节，可用于产品展示、结构验证、装配教学等场景。
