Ku波段波纹喇叭馈源天线结构设计

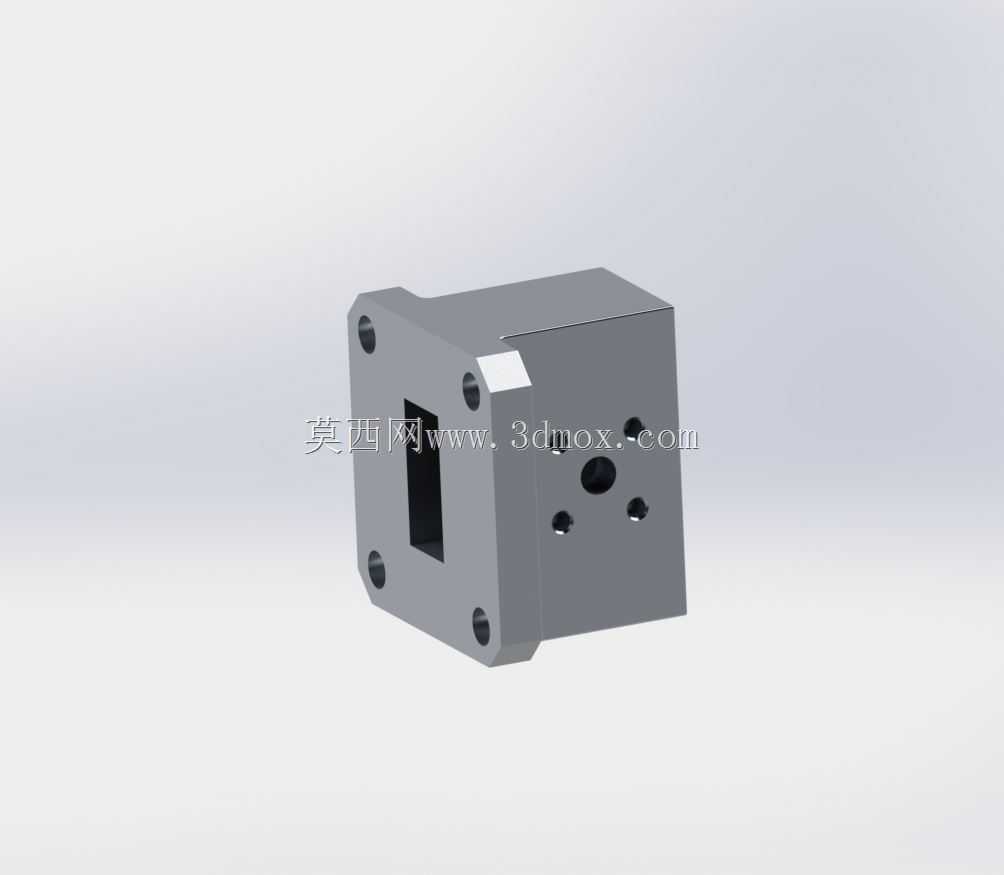

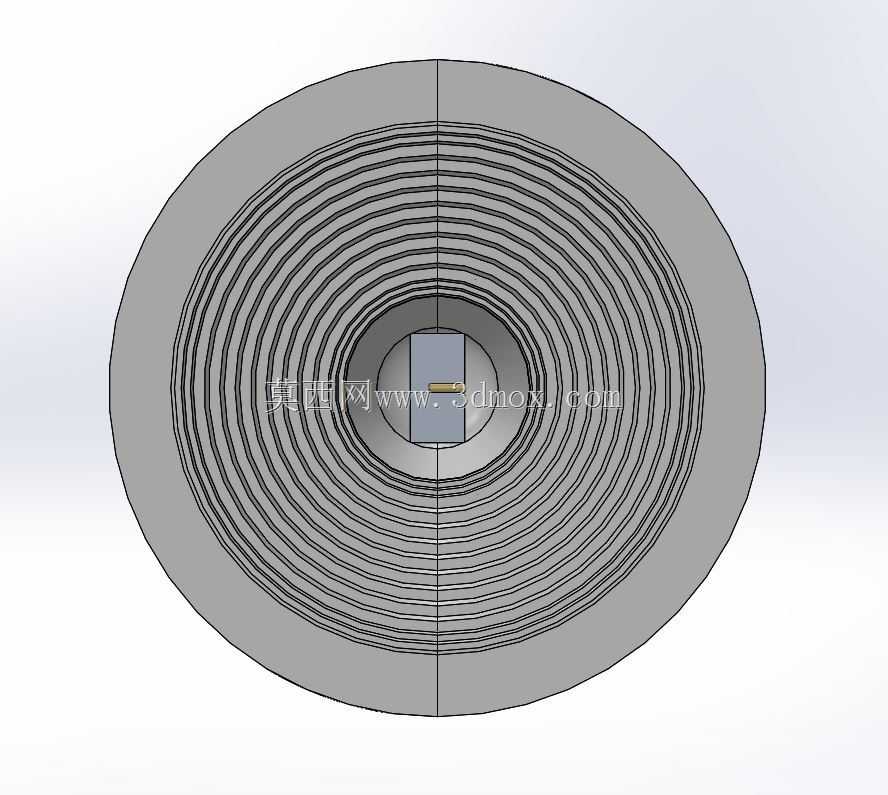

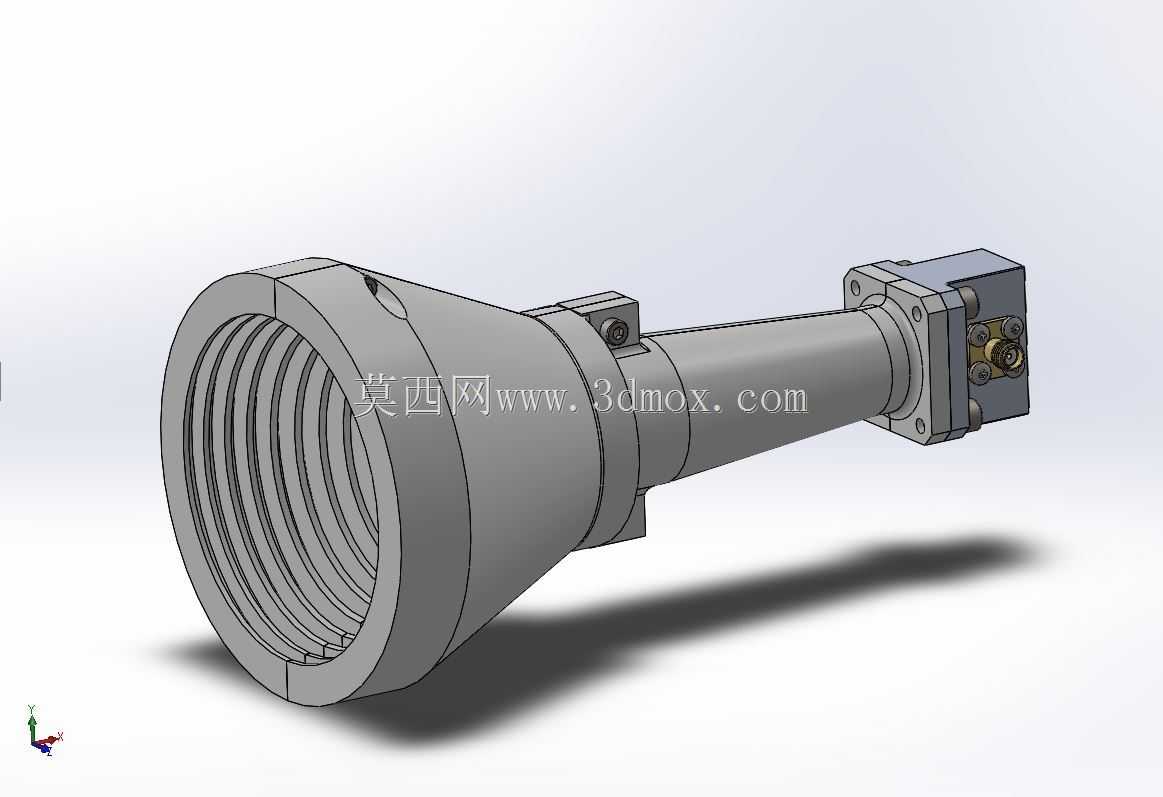

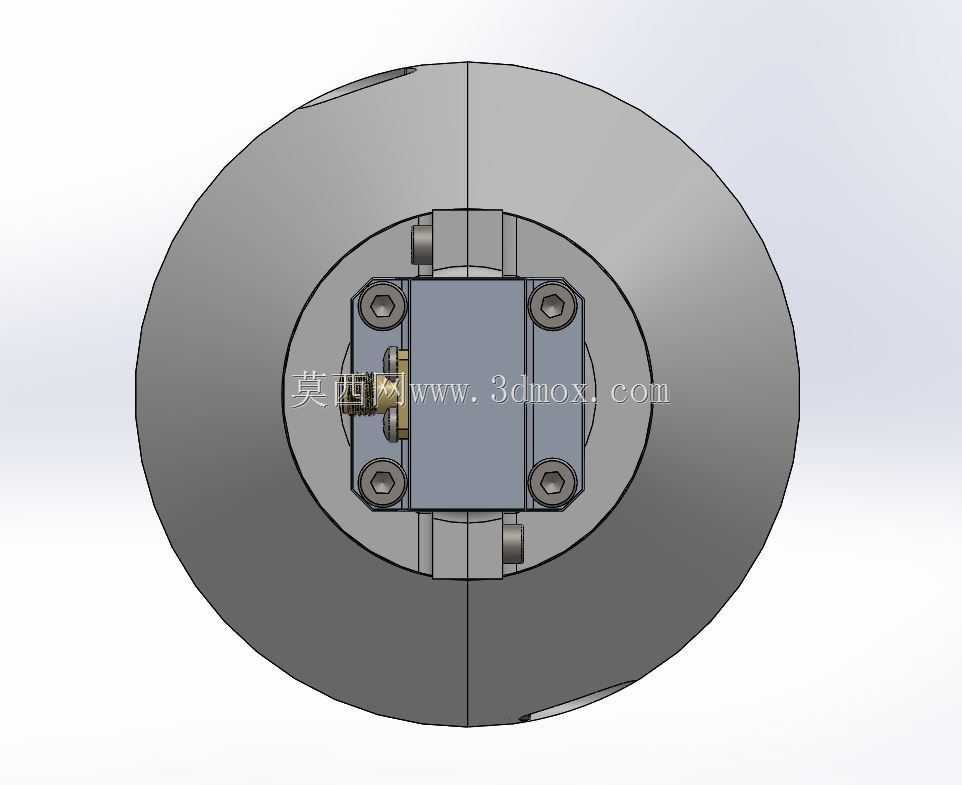

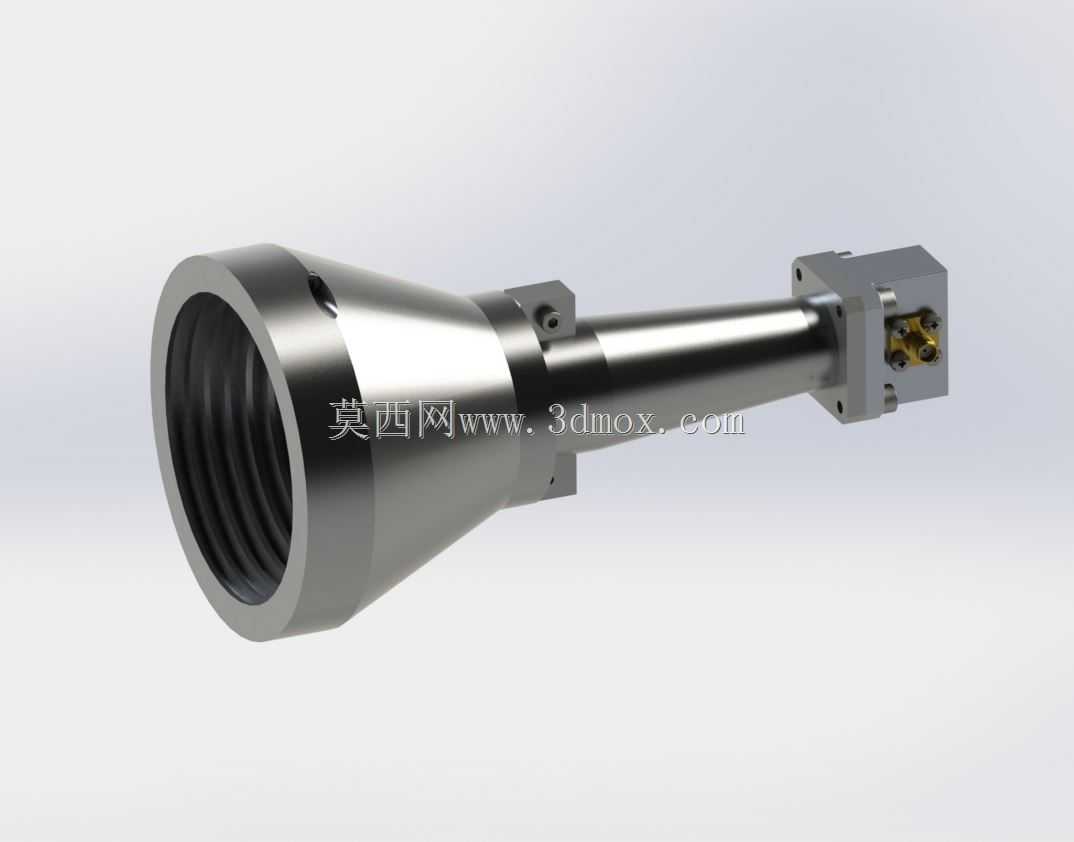

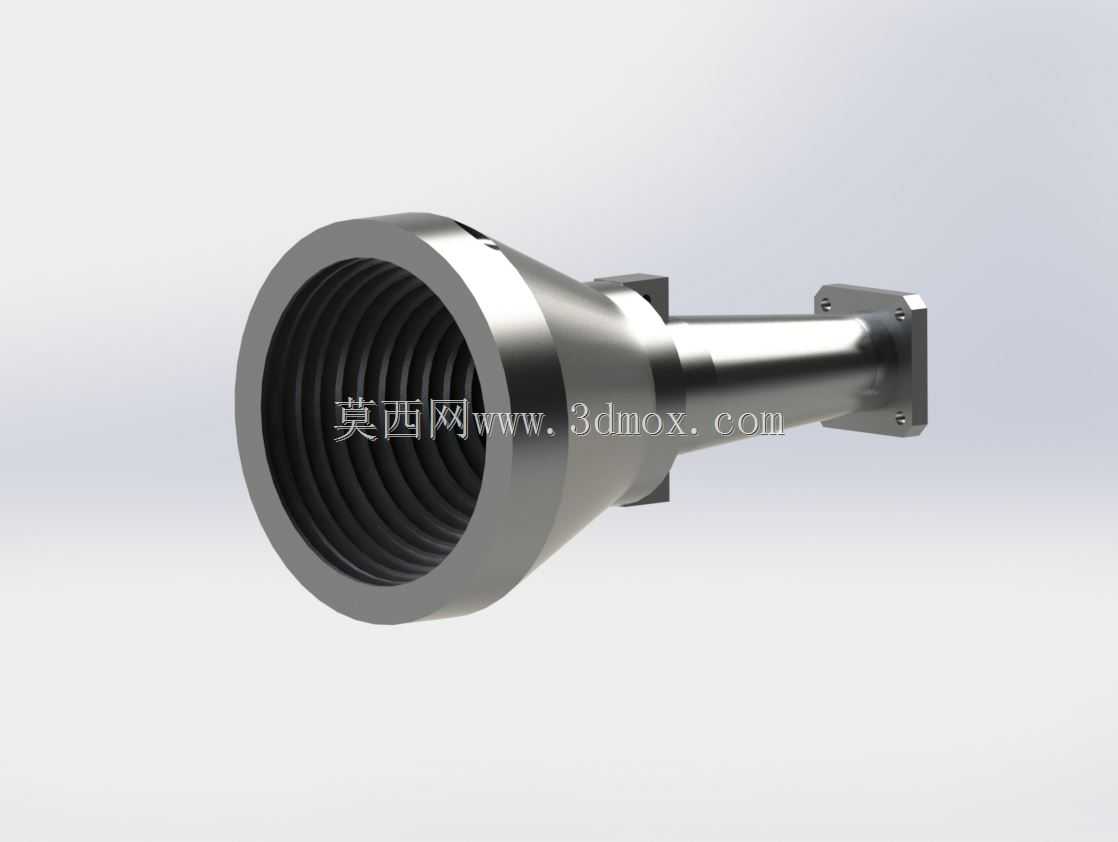

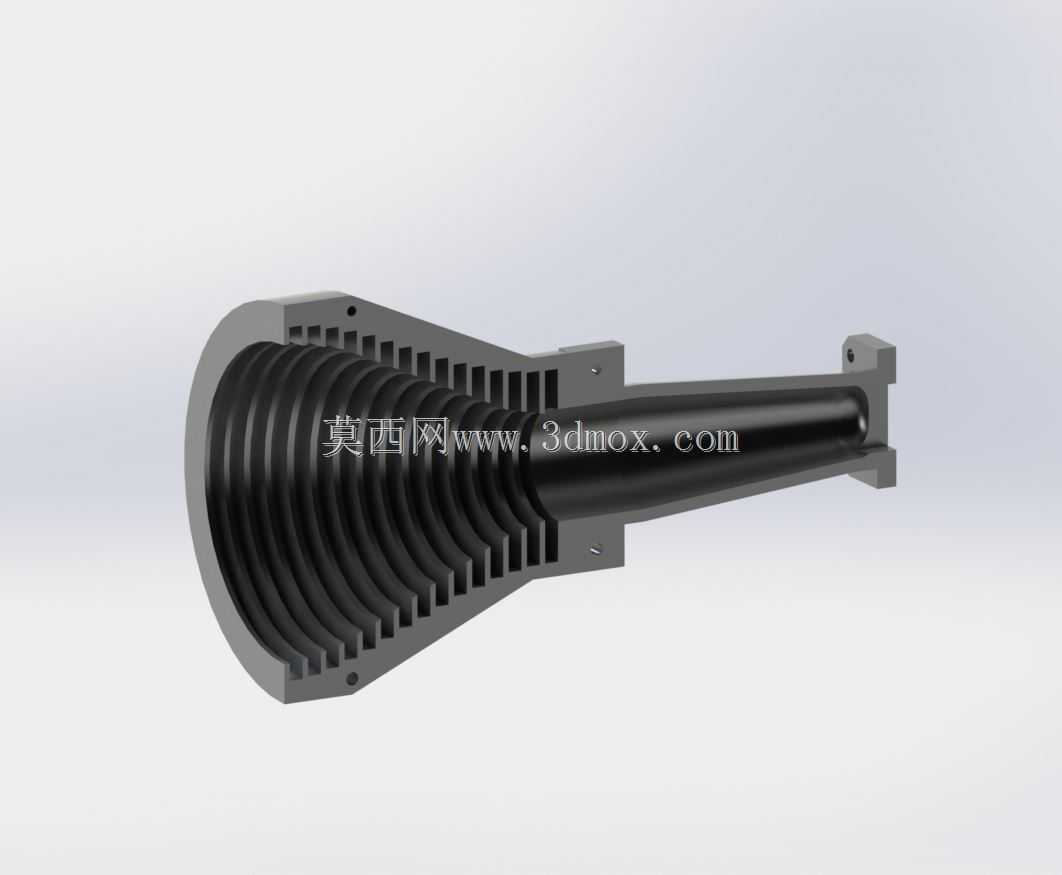

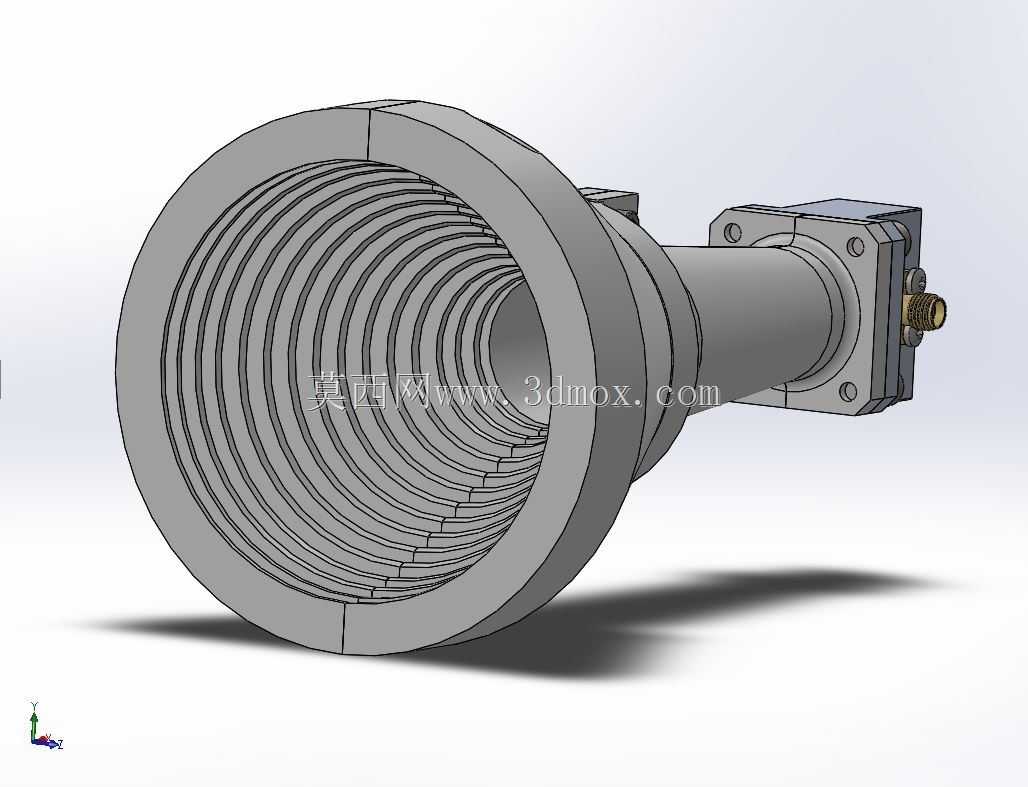

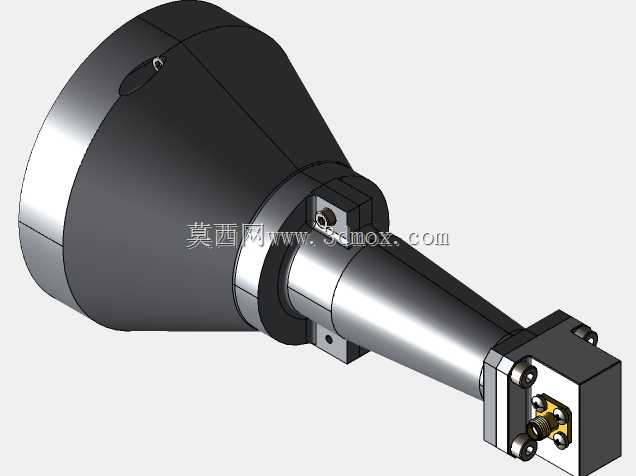

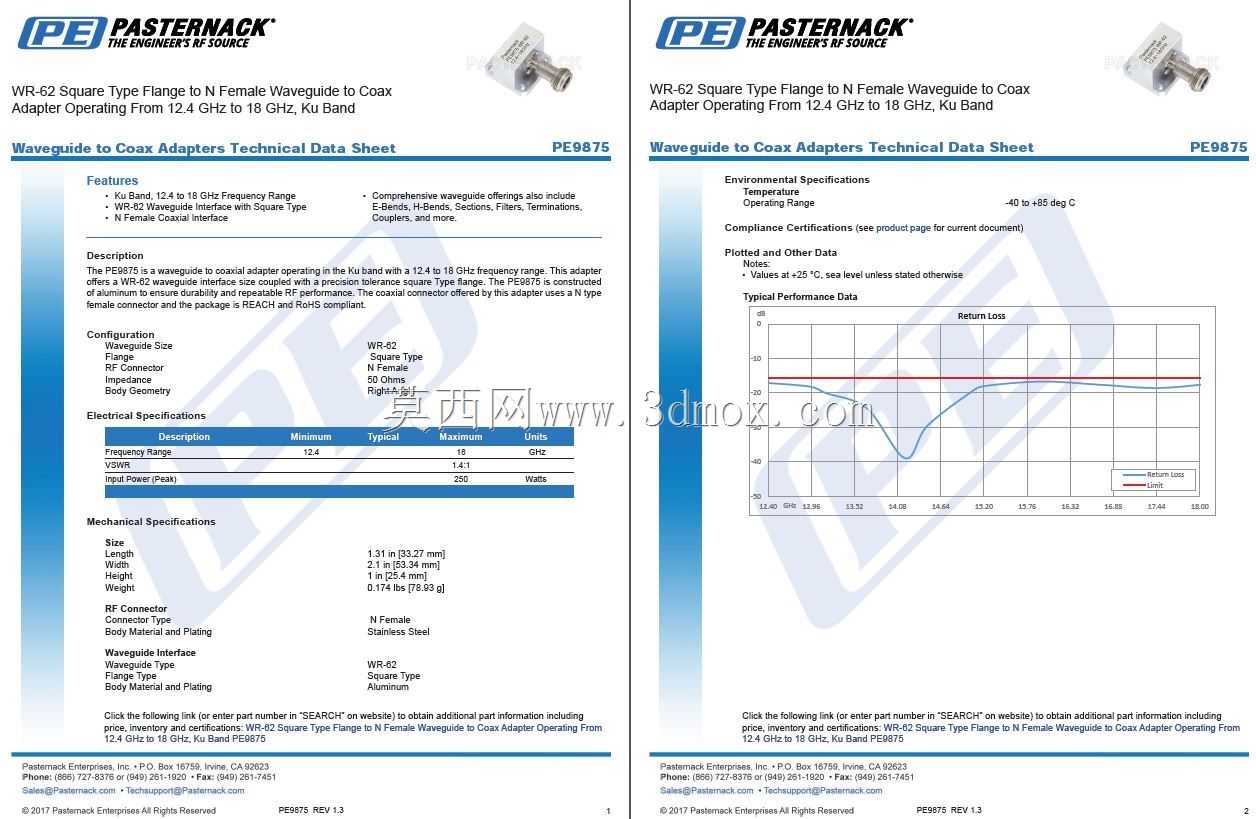

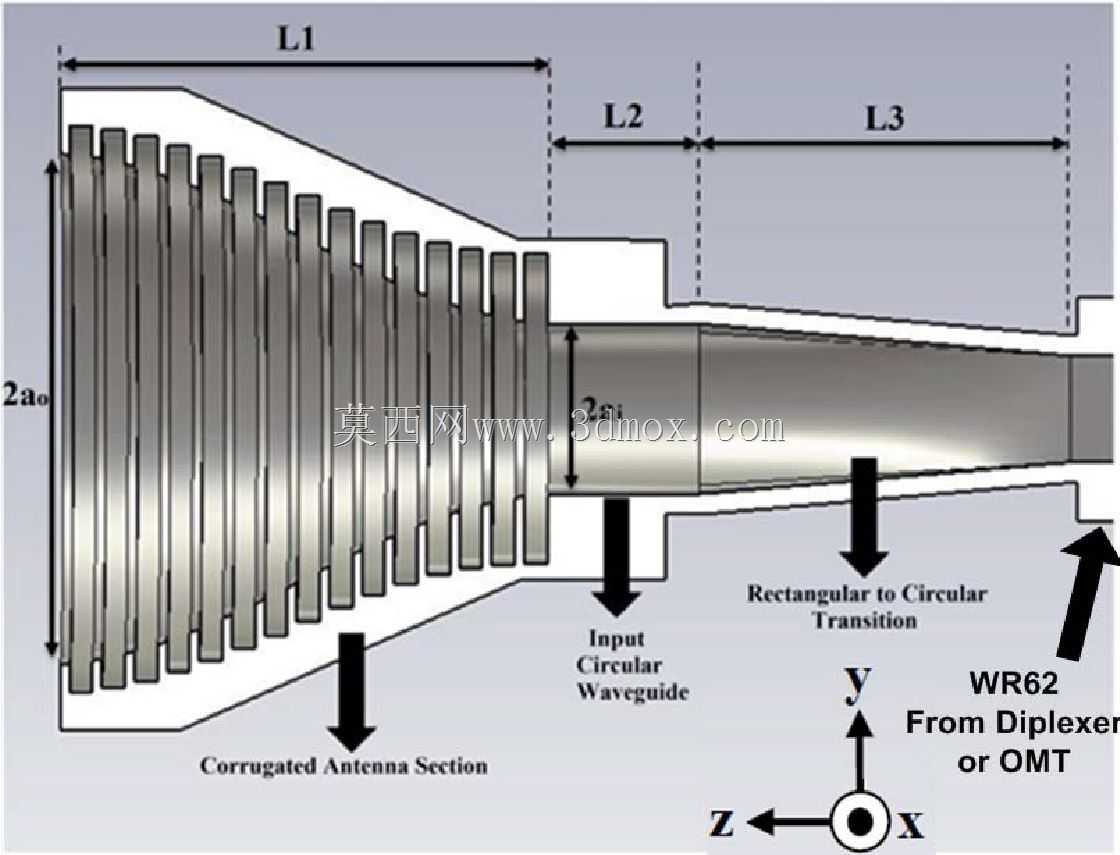

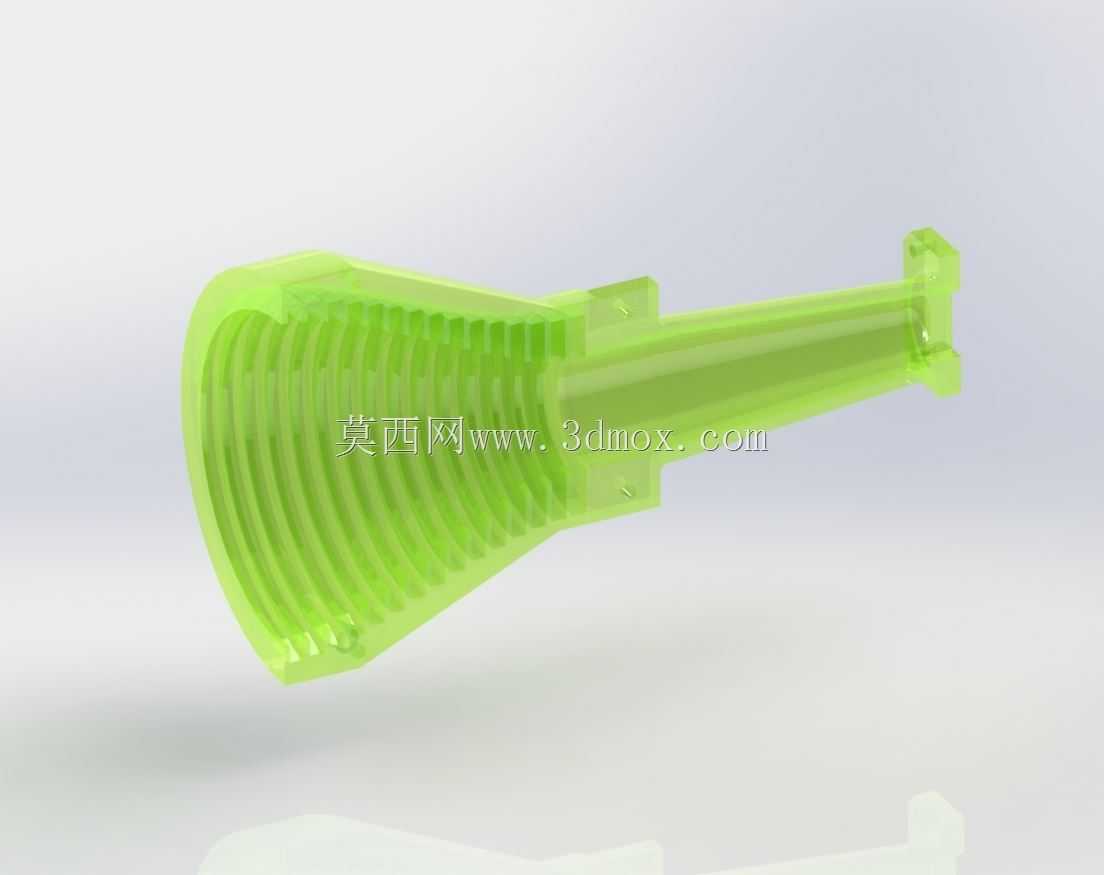

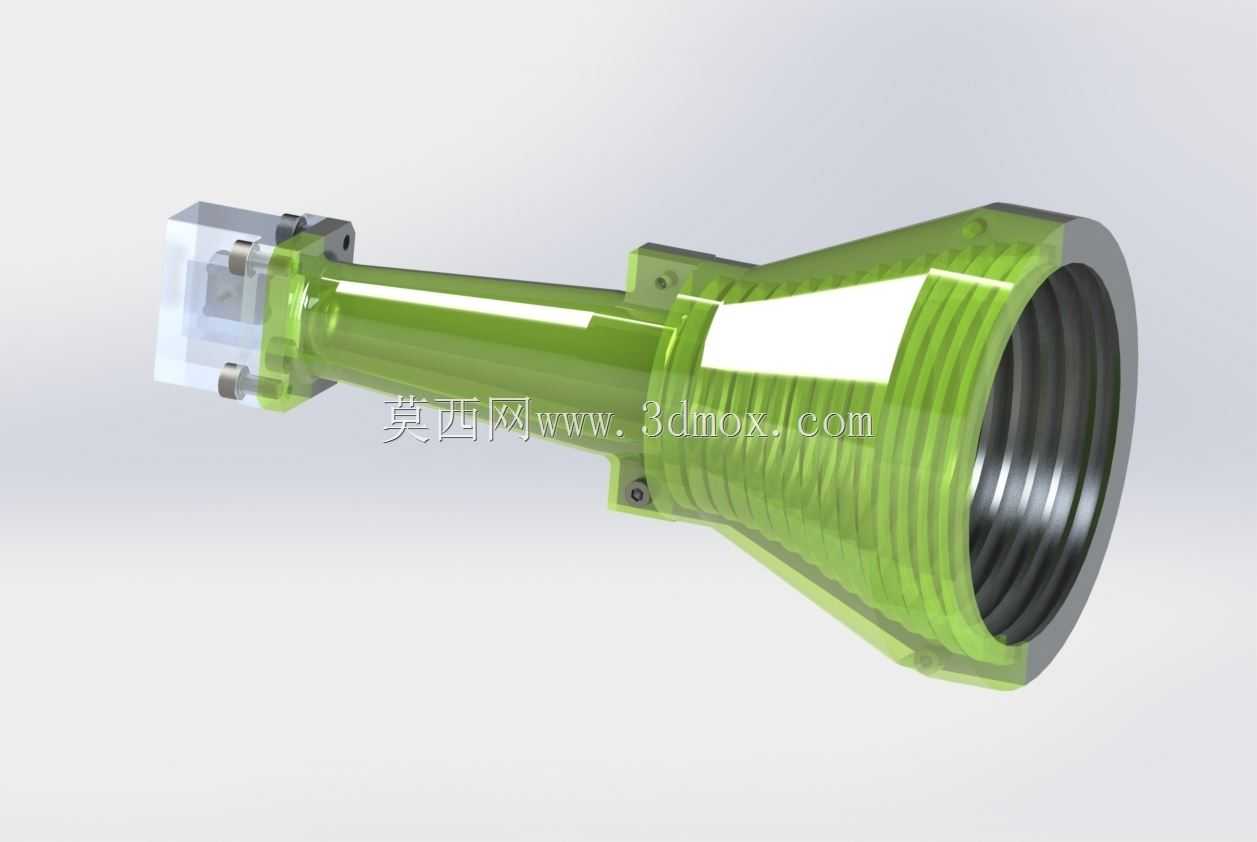

该Ku波段波纹喇叭天线是毫米波无线通信、卫星地面接收、雷达探测系统中的核心馈源部件，主要承担射频信号的空间辐射与汇聚接收功能，在点对点微波通信链路、卫星电视接收系统、射电天文观测设备、车载动中通卫星通信终端中均有广泛应用，能够在Ku频段工作区间内实现优异的方向图对称性，有效降低副瓣电平与交叉极化水平，提升信号传输过程中的抗干扰能力，保障远距离通信链路的信号稳定性。产品整体采用圆锥渐变波纹结构设计，喇叭内壁的周期性环形波纹槽能够对传输的电磁波进行模式约束，让口径面的场分布趋近于均匀状态，相比传统光壁喇叭天线，能够获得更对称的辐射方向图、更低的驻波比与更宽的工作带宽，同时大幅降低天线的遮挡损耗。设计过程中重点优化了波纹槽的深度、槽宽与节距参数，匹配Ku波段的电磁波传输特性，兼顾辐射性能与结构轻量化需求，喇叭段采用渐变锥角过渡，从波导接口段到辐射口径段平滑过渡，避免结构突变带来的信号反射，提升阻抗匹配表现。产品后端集成标准波导连接法兰，能够直接与WR-62标准波导馈电结构适配，也可通过转接结构匹配常用的射频同轴连接器，安装边界严格遵循通用波导器件的接口规范，法兰端面的定位孔位置、连接端面的平面度公差均满足射频器件的装配要求，无需额外定制转接件即可完成与现有射频前端链路的快速对接。整体结构采用分体式设计思路，波导连接段、渐变过渡段、波纹辐射段可拆分加工，既适配传统精密机加工的生产工艺，也能够满足轻量化3D打印成型的加工要求，内壁金属化处理后即可达到预期的射频性能，外壳部分可采用轻质非金属材料制作，有效降低整体器件重量，适配机载、车载等对载荷重量有严格要求的应用场景。在结构强度设计上，波纹段的壁厚经过反复校核，既保证薄壁结构的轻量化优势，也能够满足常规装配、使用过程中的结构强度要求，避免安装受力导致的结构形变影响射频性能，法兰连接位置做了局部加厚处理，提升连接可靠性，反复拆装也不会出现连接位变形、螺纹滑牙等问题。
