模块化磁力直驱3D打印挤出机构

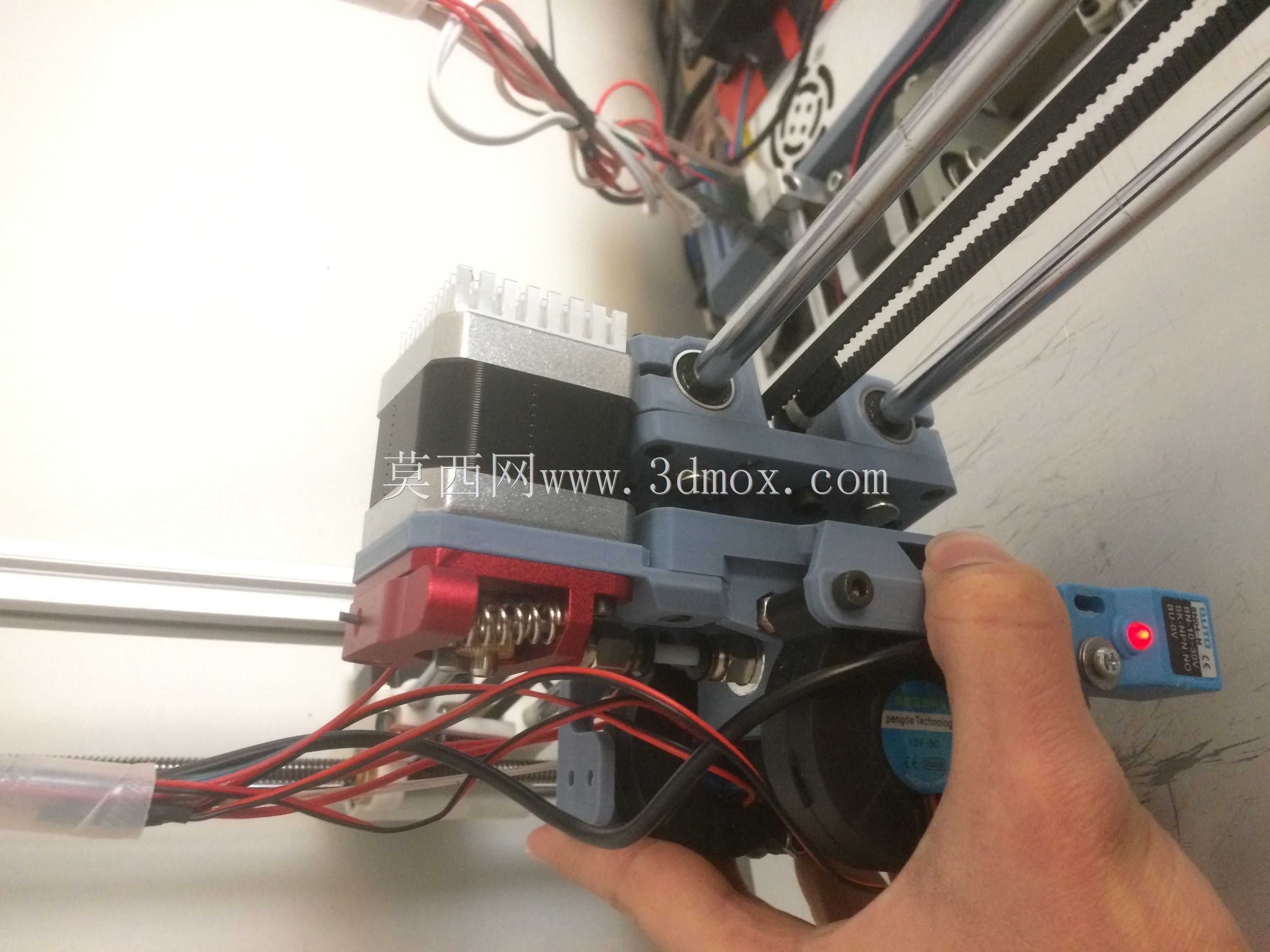

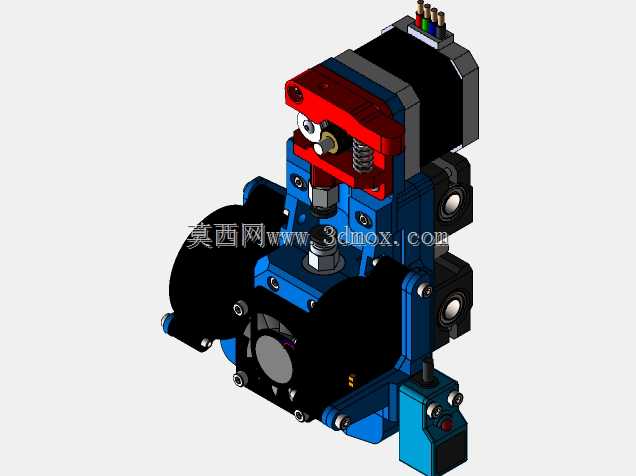

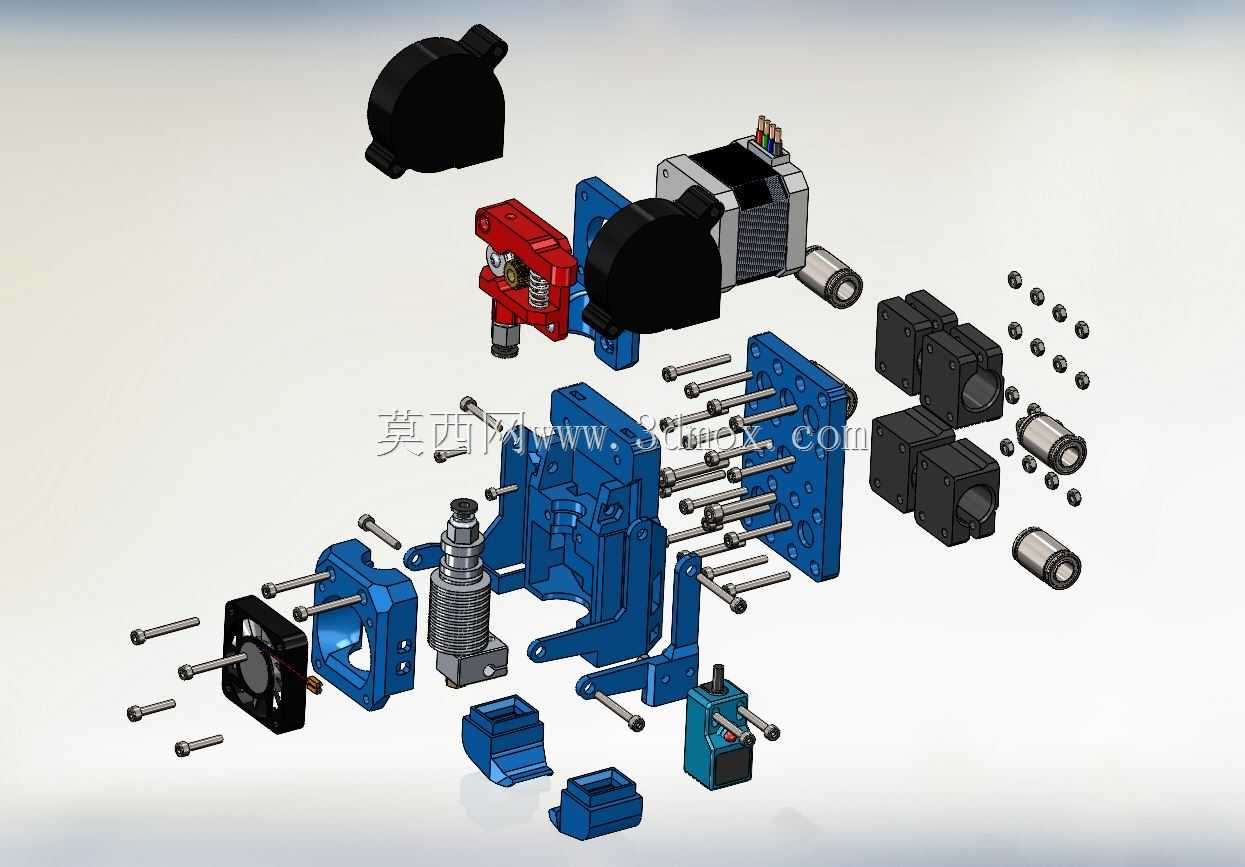

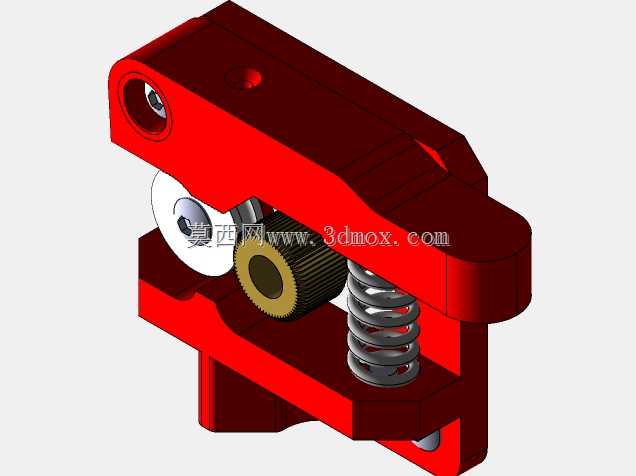

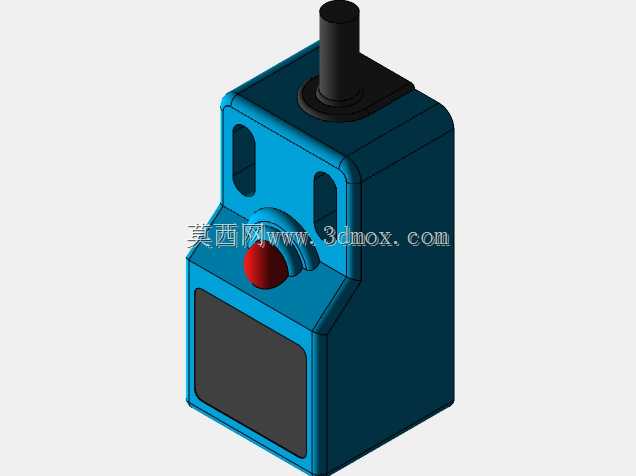

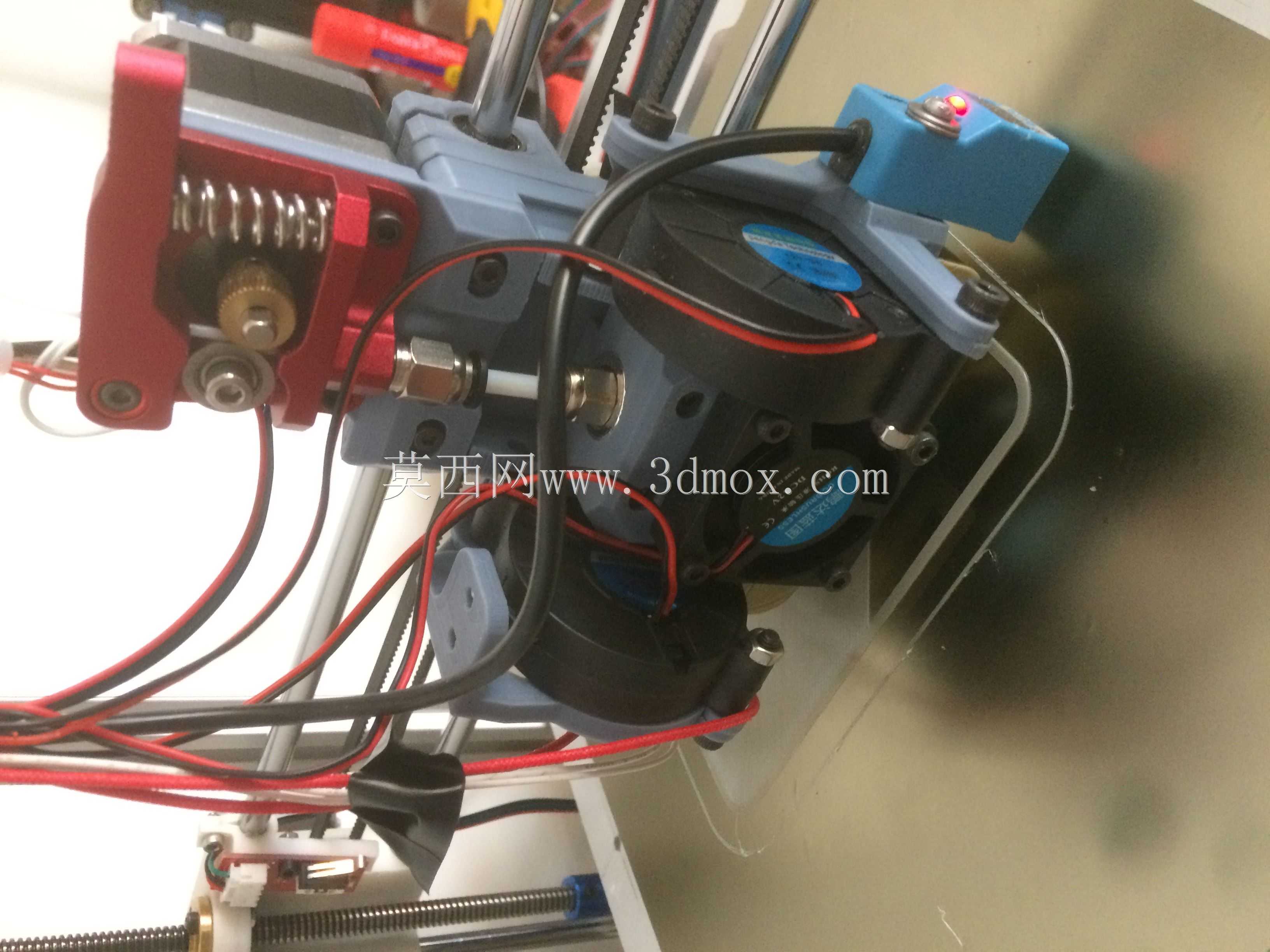

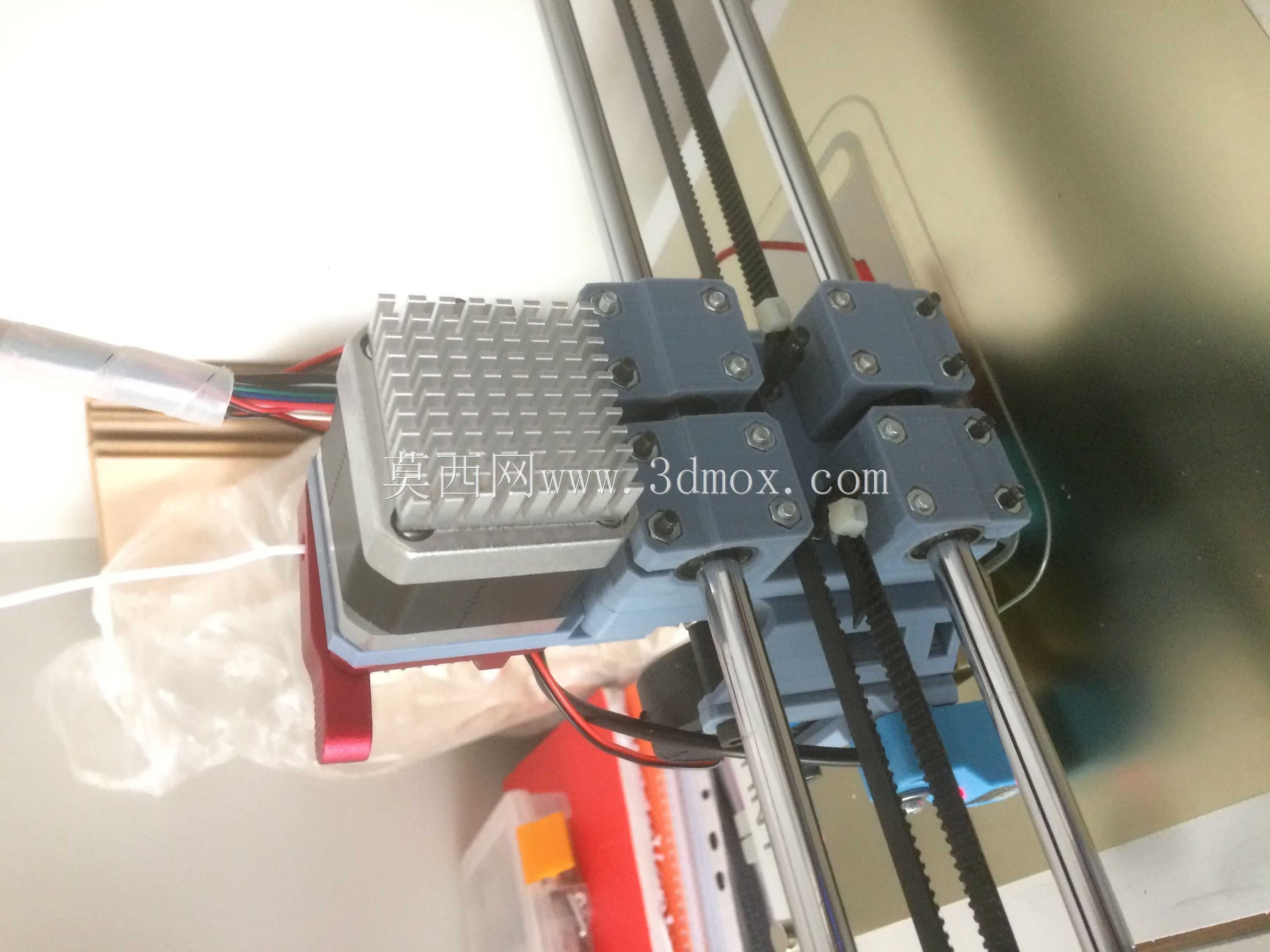

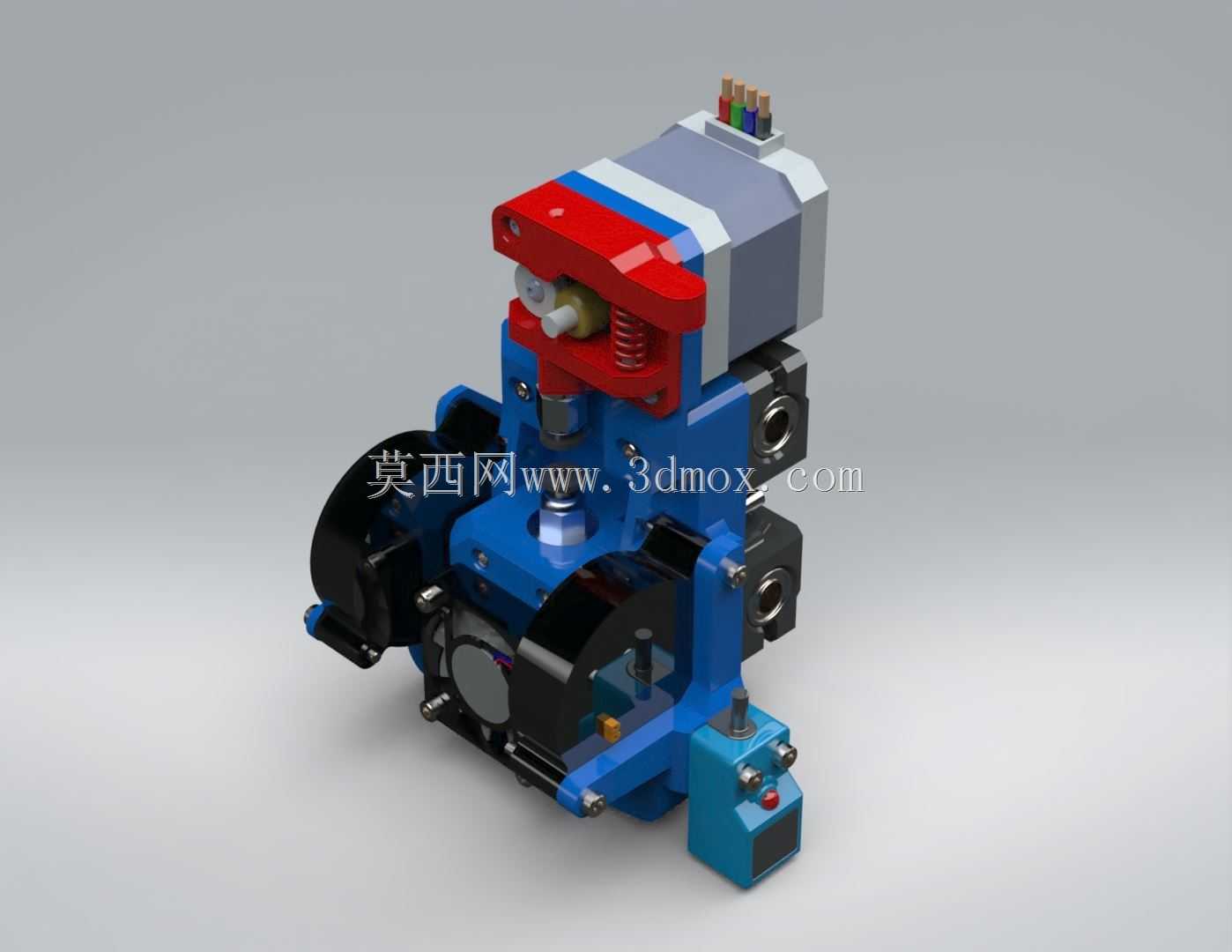

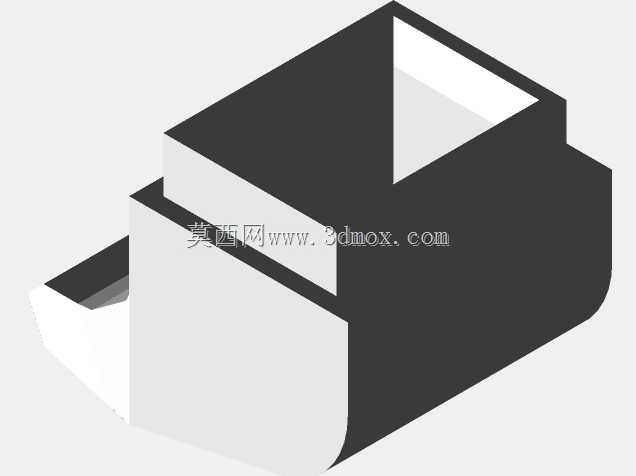

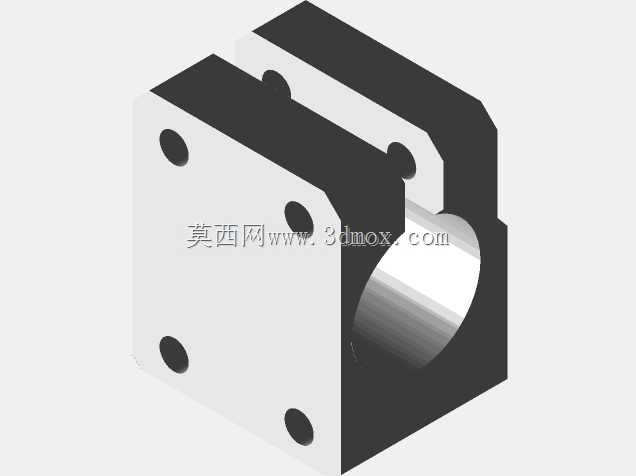

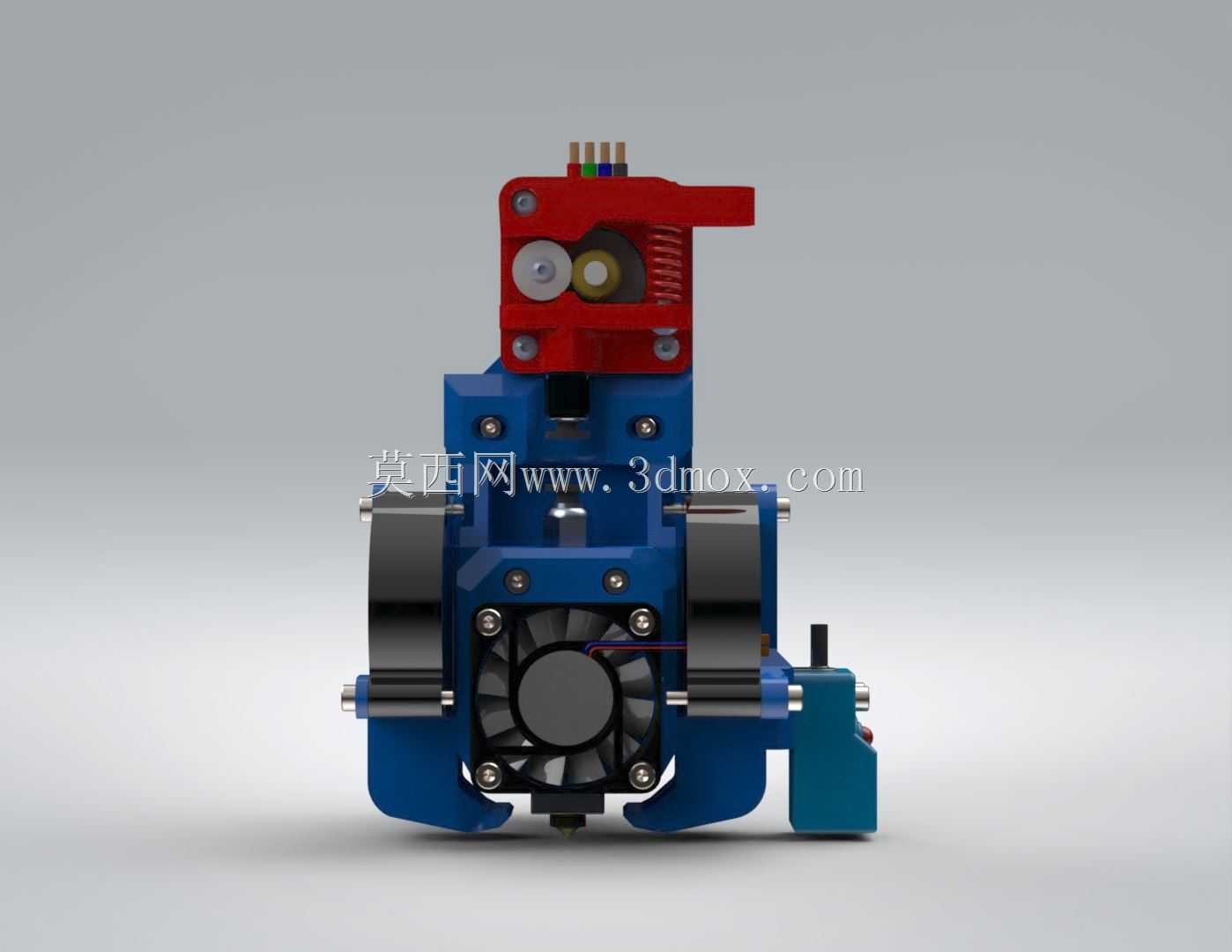

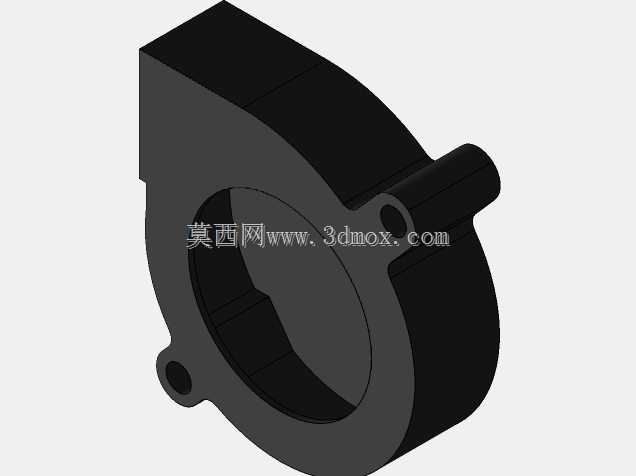

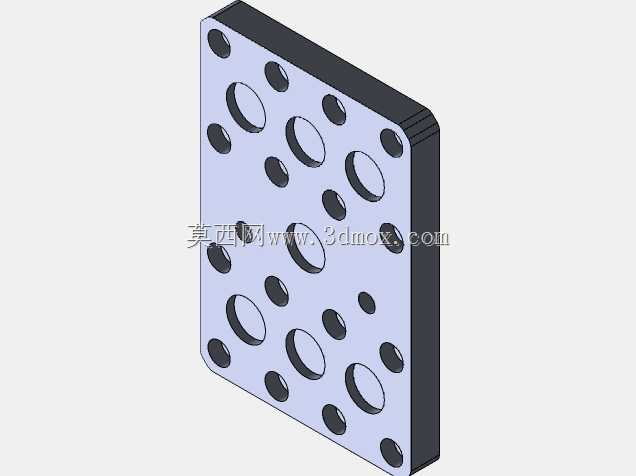

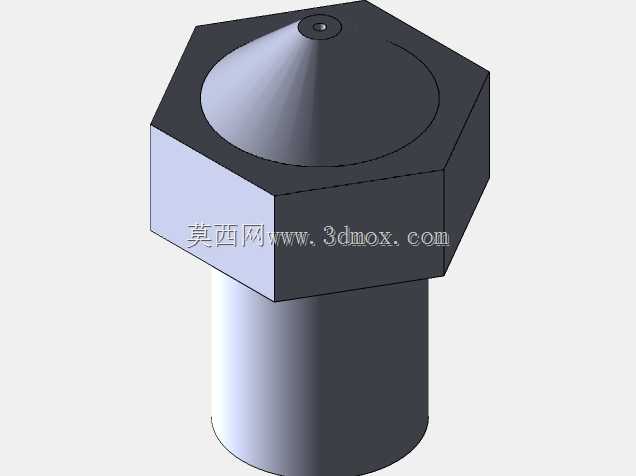

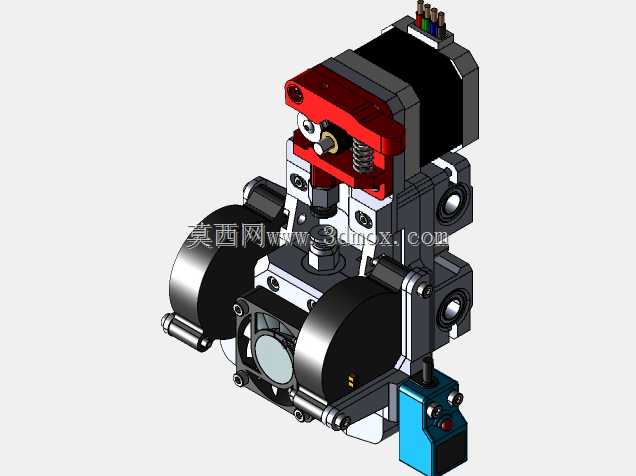

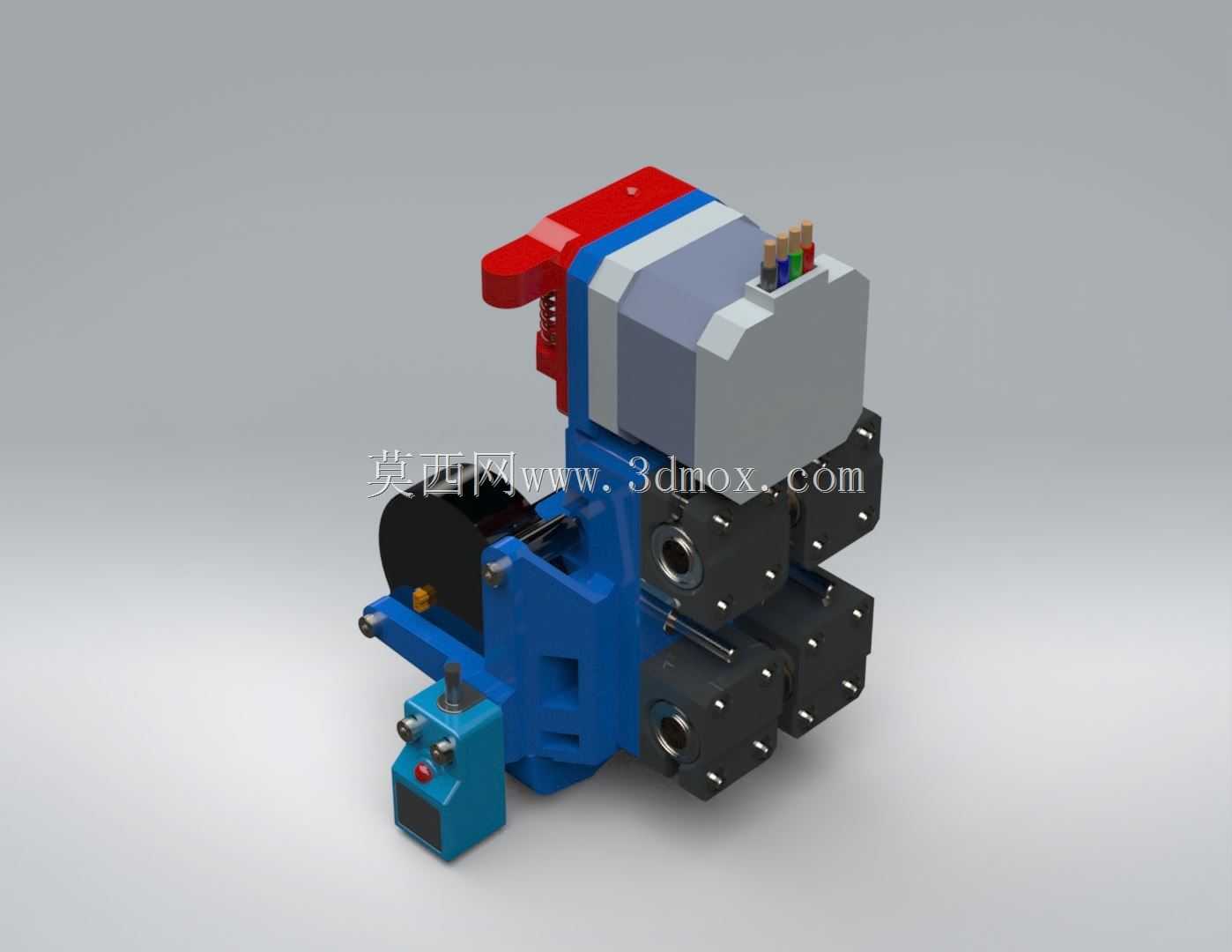

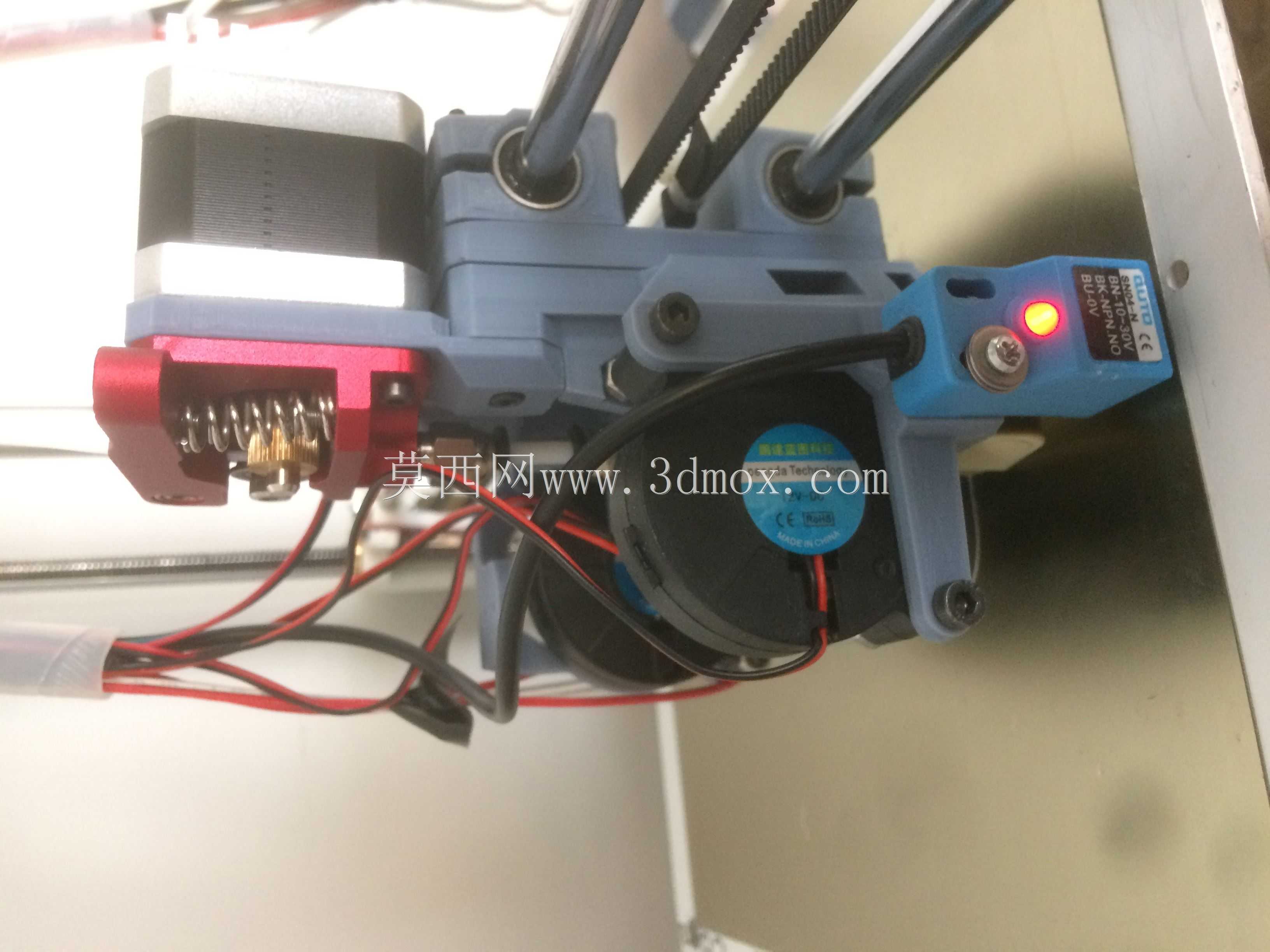

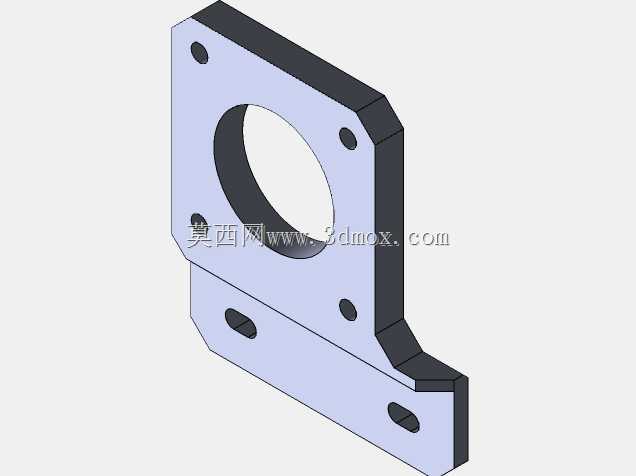

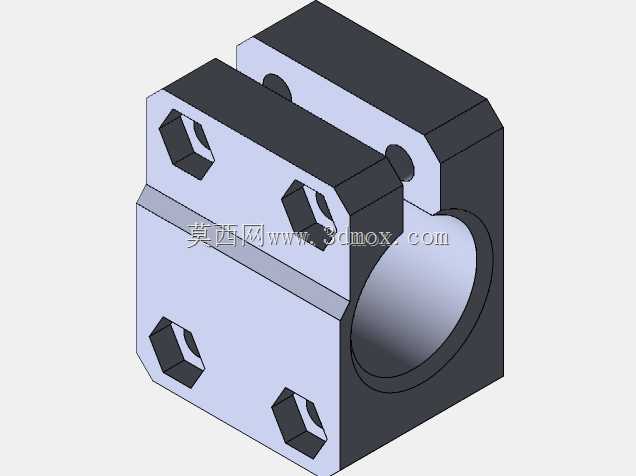

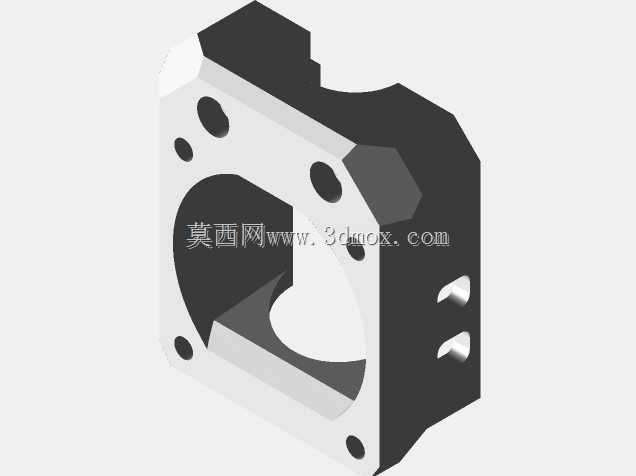

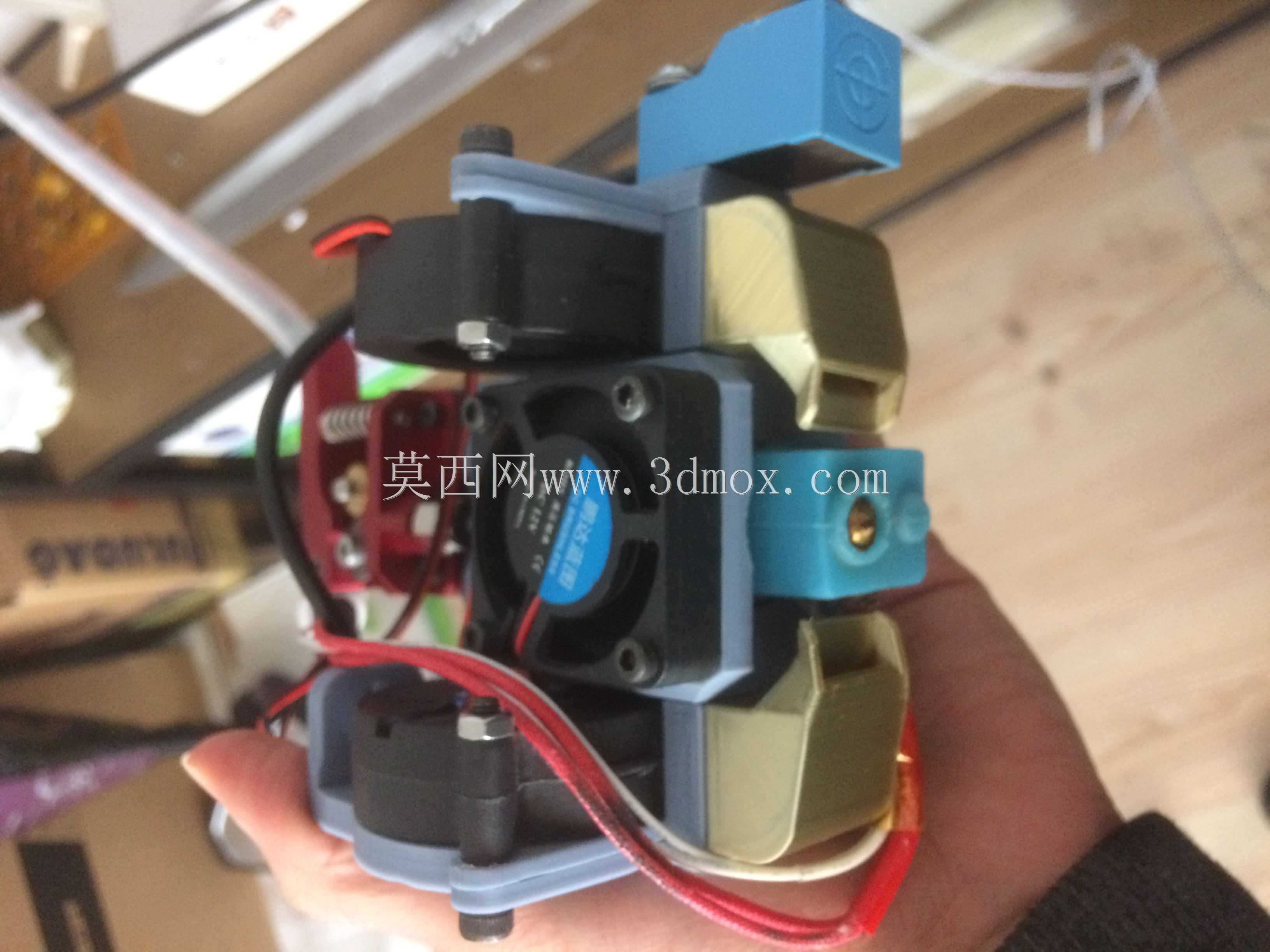

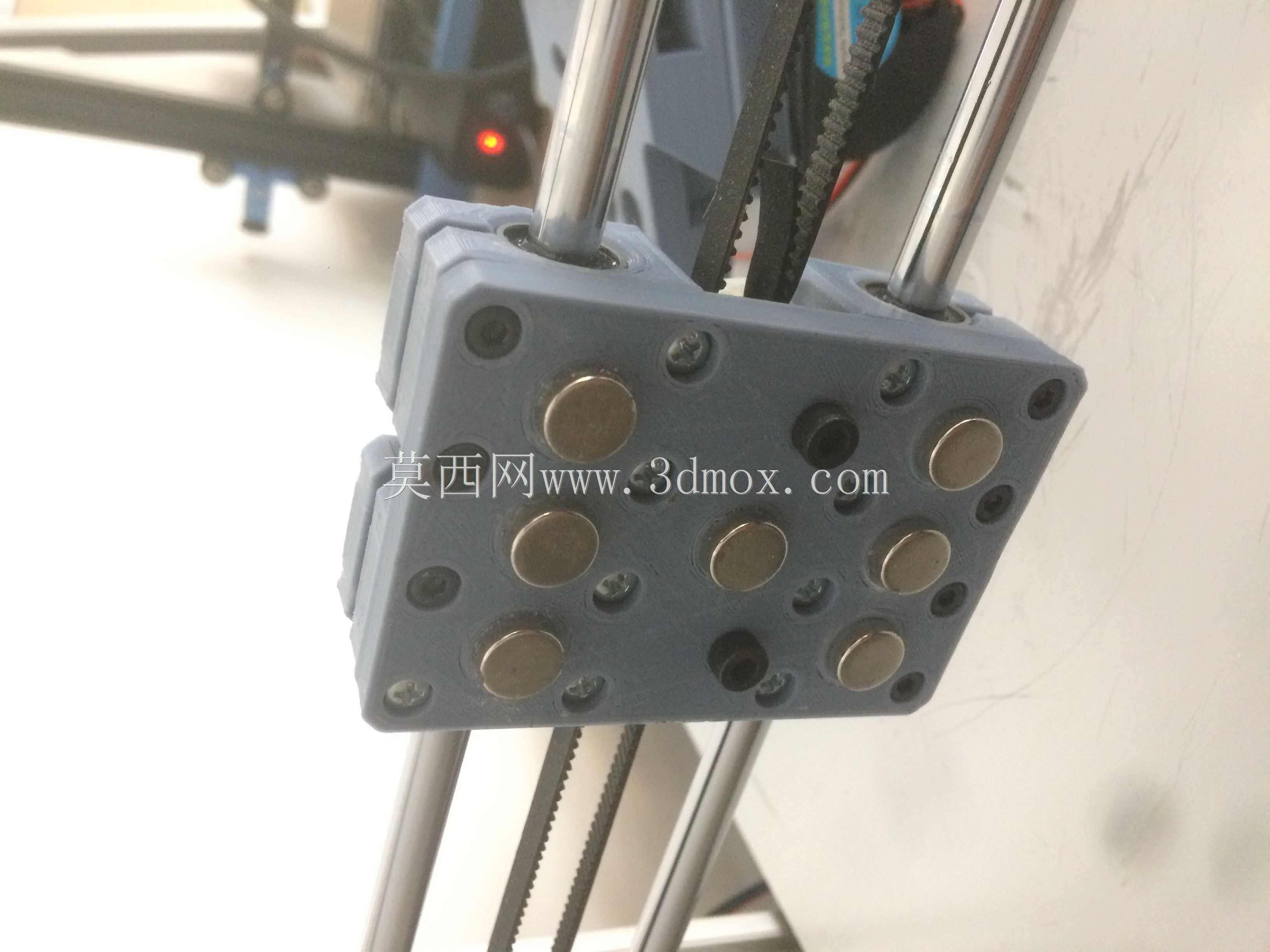

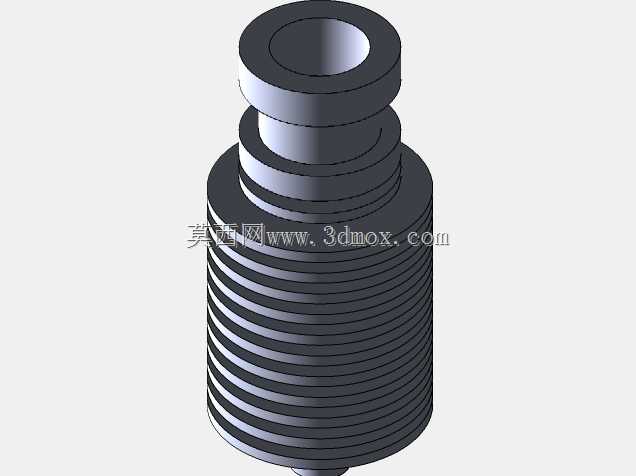

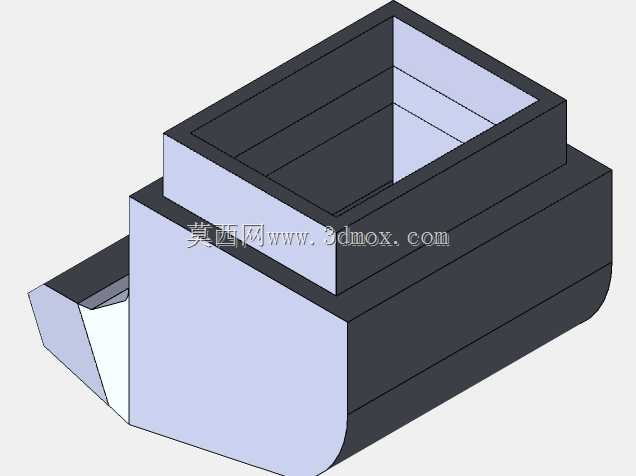

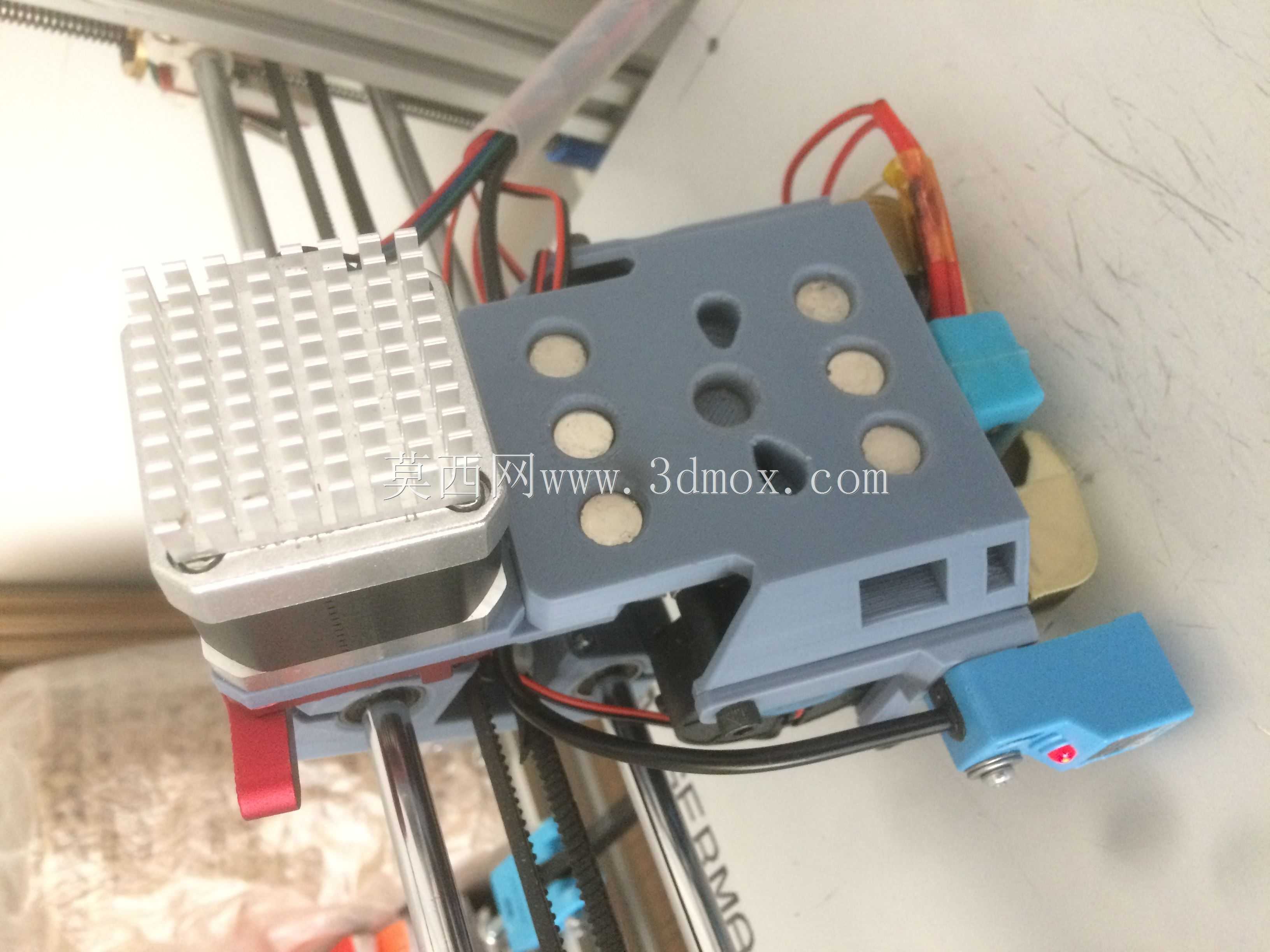

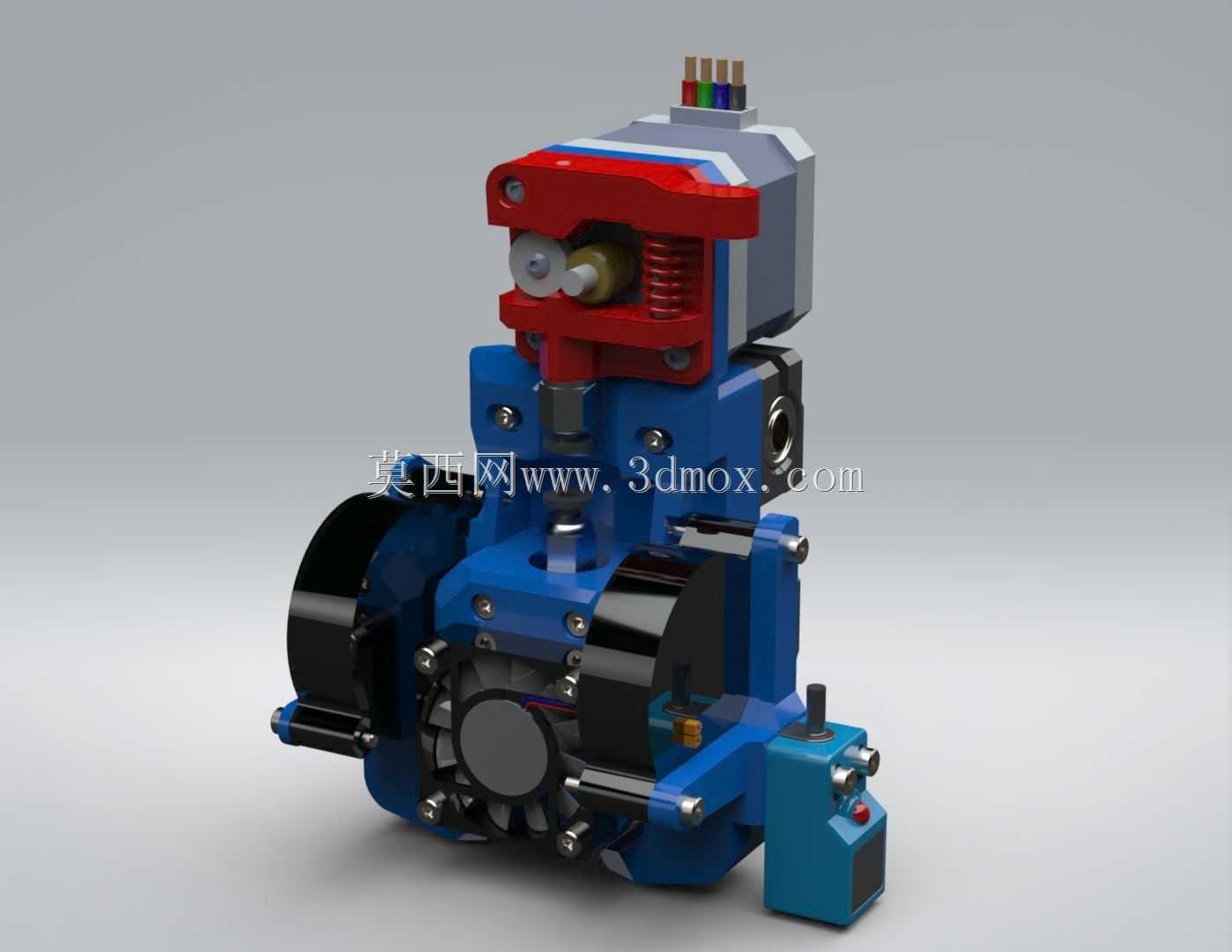

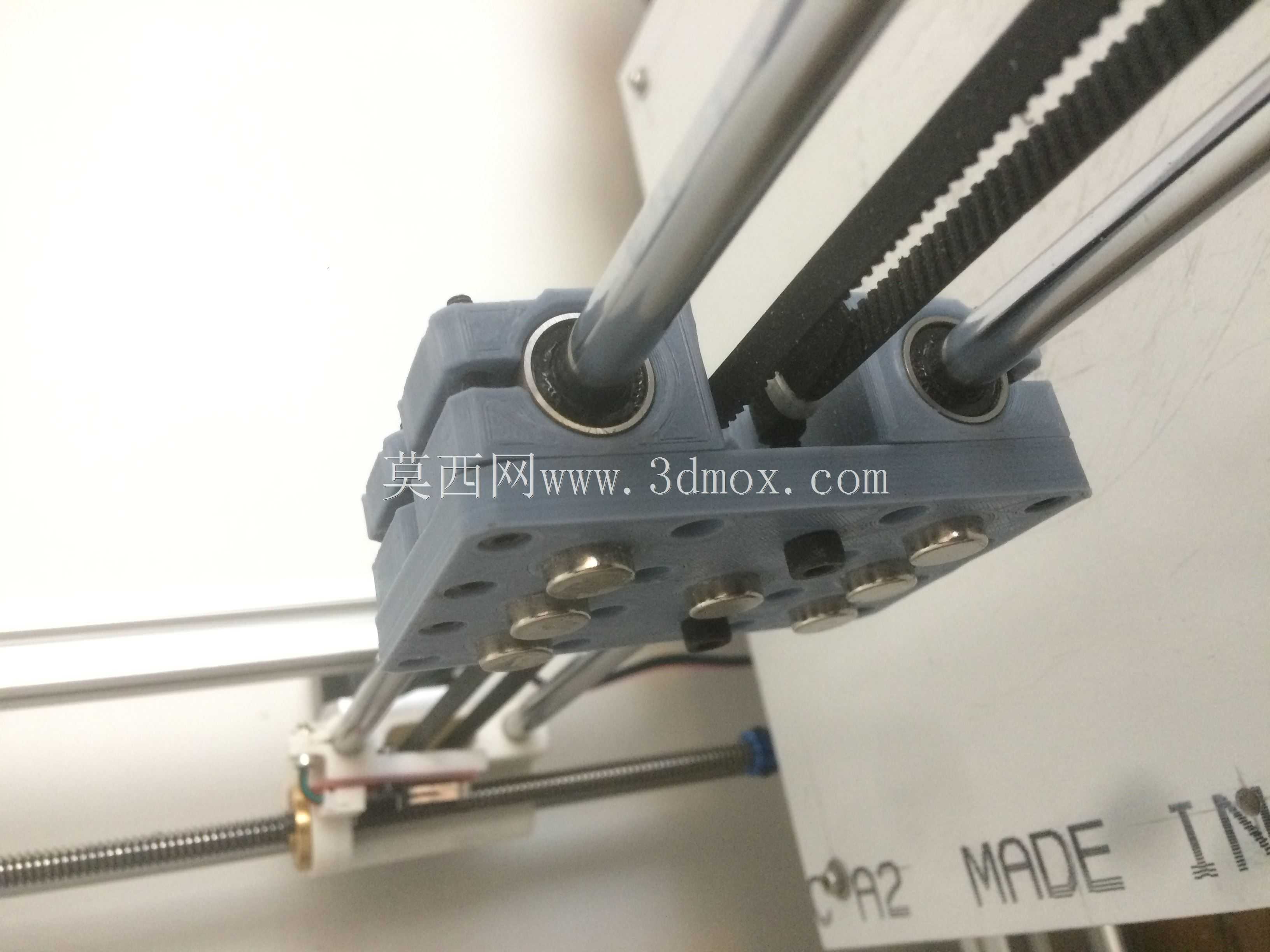

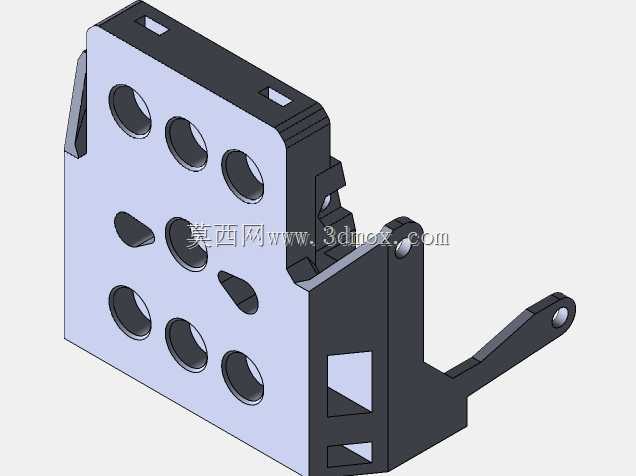

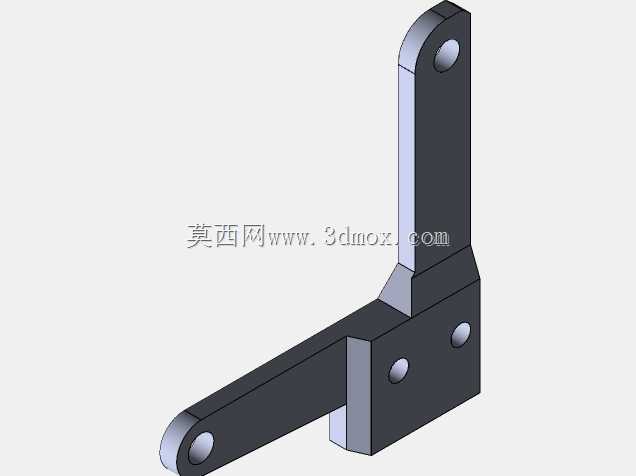

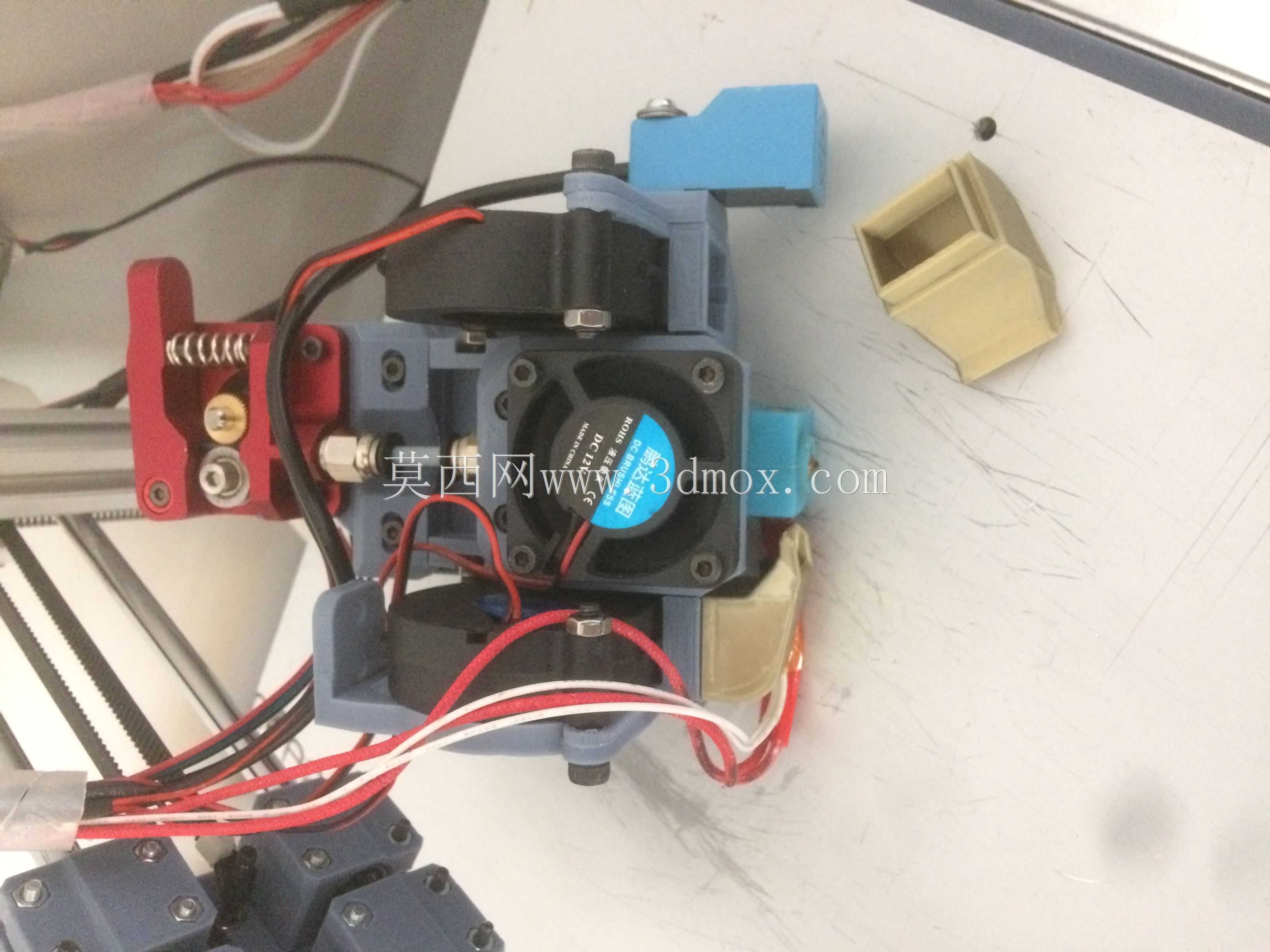

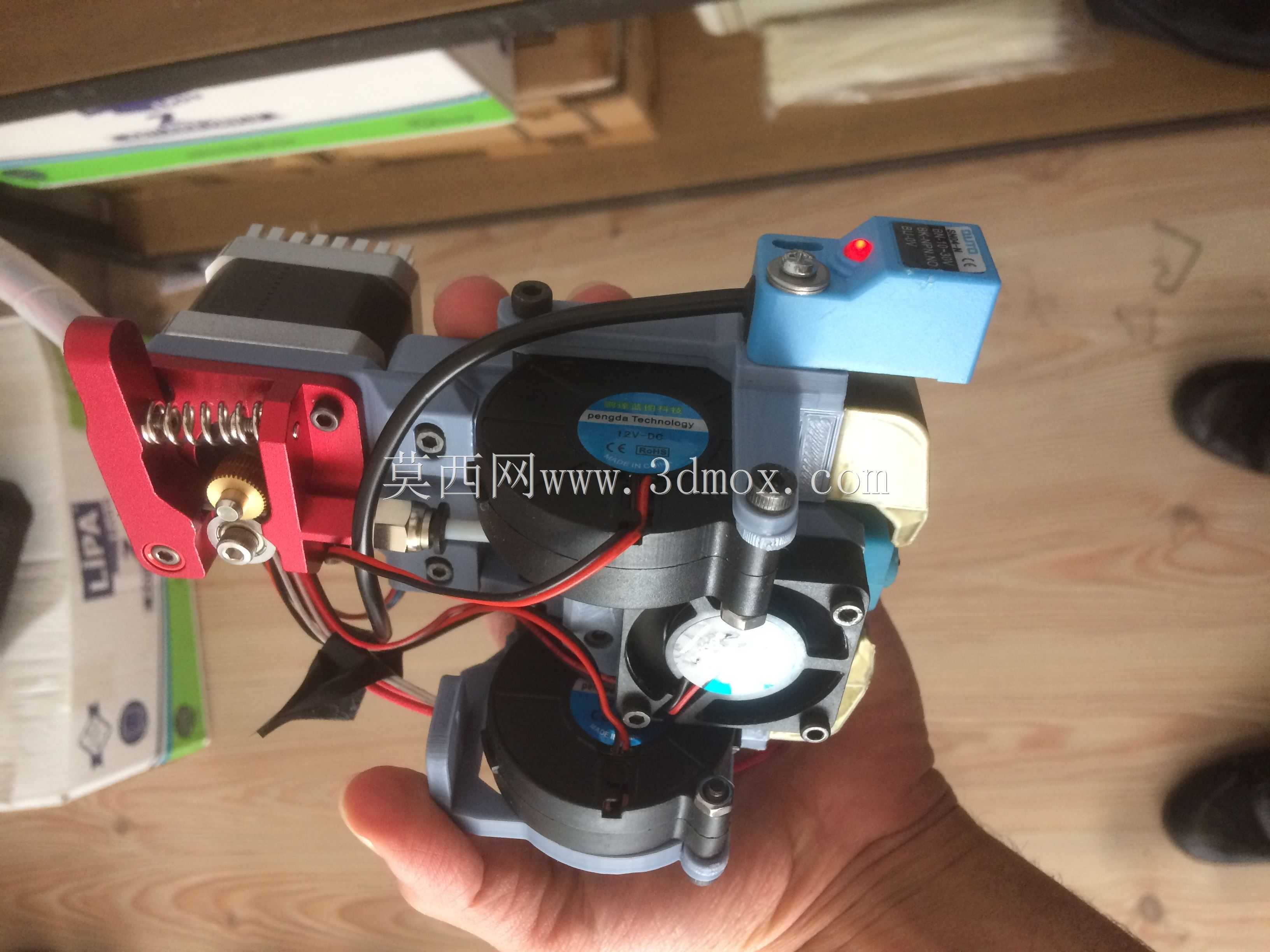

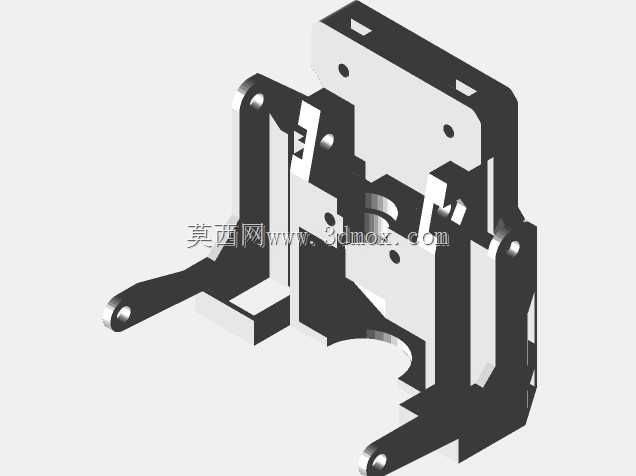

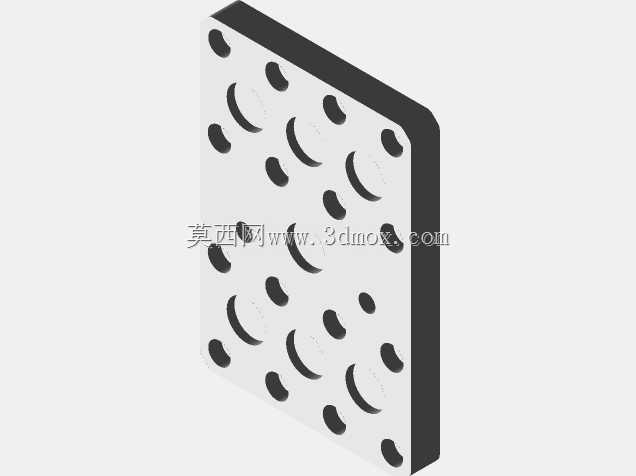

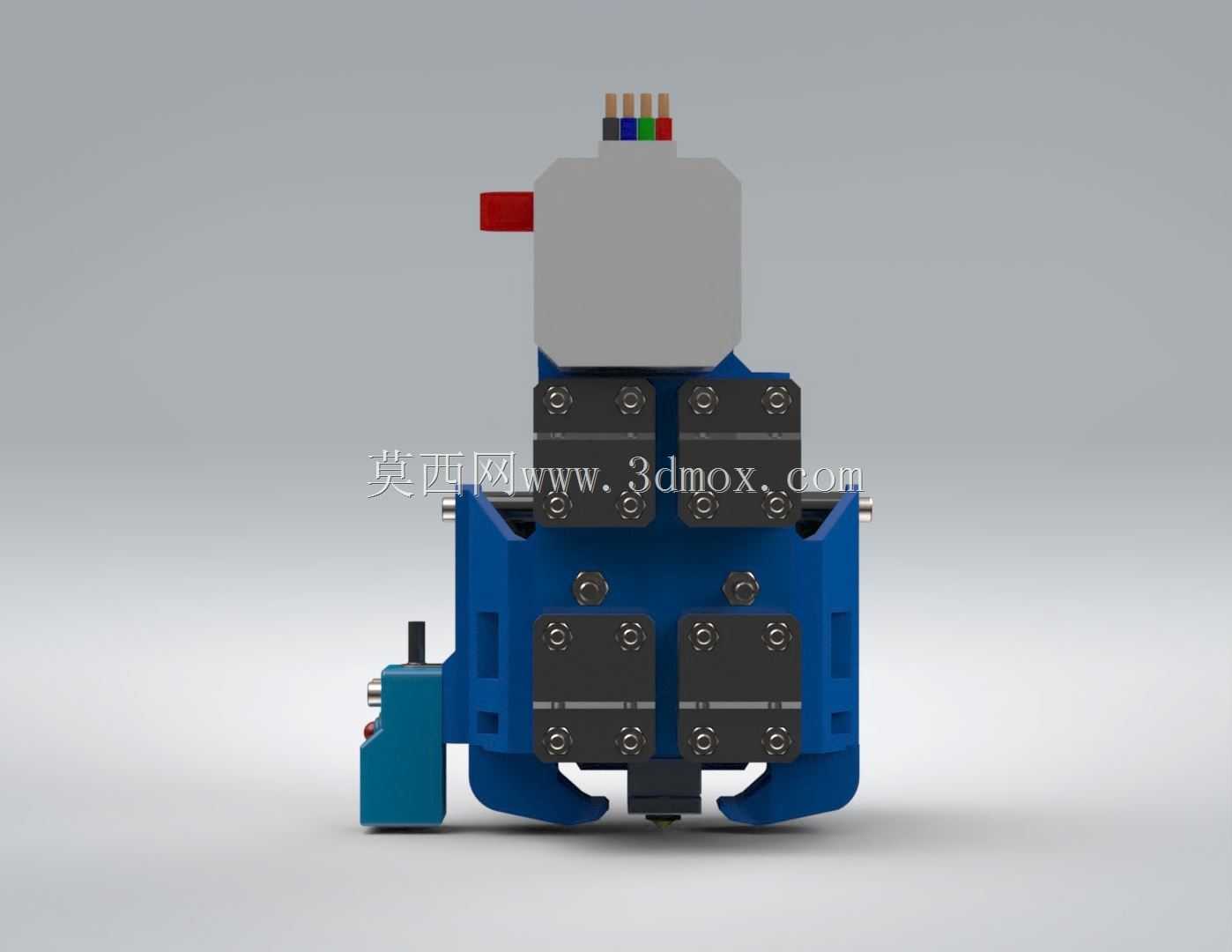

该磁力直驱挤出机构主要面向桌面级FDM 3D打印场景，可适配各类DIY改装机型、入门级商用3D打印设备，核心用途是稳定完成热熔融耗材的精准送进与回抽动作，解决传统齿轮压紧式挤出机构拆装繁琐、柔性耗材送料打滑、维护需拆解整机送料路径的痛点。从功能特性来看，该机构采用磁力吸附的快拆连接逻辑，两个底座部件分别搭配不同厚度的钕磁体实现对位连接，无需额外螺丝锁附即可完成挤出端与安装基座的快速对位固定，日常维护喷嘴、清理喉管残料时可直接取下挤出模块，无需拆解送料路径上的同步带或导向结构，大幅降低日常运维的操作门槛。针对TPU等柔性耗材打印场景，该结构可灵活调整送料轮与耗材的收缩距离，将常规挤出机构的耗材收缩距离从5mm压缩至1mm级别，有效避免柔性耗材在送料路径中弯折堆积导致的堵头、送料失步问题，同时支持加装自动调平传感器，可根据不同机型的安装需求更换适配的感应元件，无需对主体结构做大规模修改即可完成功能拓展。设计思路上全程遵循模块化拆分逻辑，所有结构部件均可通过3D打印自行制作，无需定制特殊非标五金件，主体结构预留了风扇风道的改装空间，用户可根据自身散热需求调整风道走向与风扇安装位置，适配不同打印温度的耗材散热要求。安装边界方面，该机构整体采用紧凑式布局，横向安装宽度控制在常规桌面级3D打印机的X轴滑块安装范围内，纵向高度预留了足够的喉管与加热块安装空间，不会与打印平台的升降行程产生干涉，安装孔位兼容主流的近程挤出安装标准，可直接替换原有传统挤出机构完成升级，无需对打印机的机架结构做打孔、切割等二次改装。
