直线光轴用lm8uu配套夹紧式安装支座

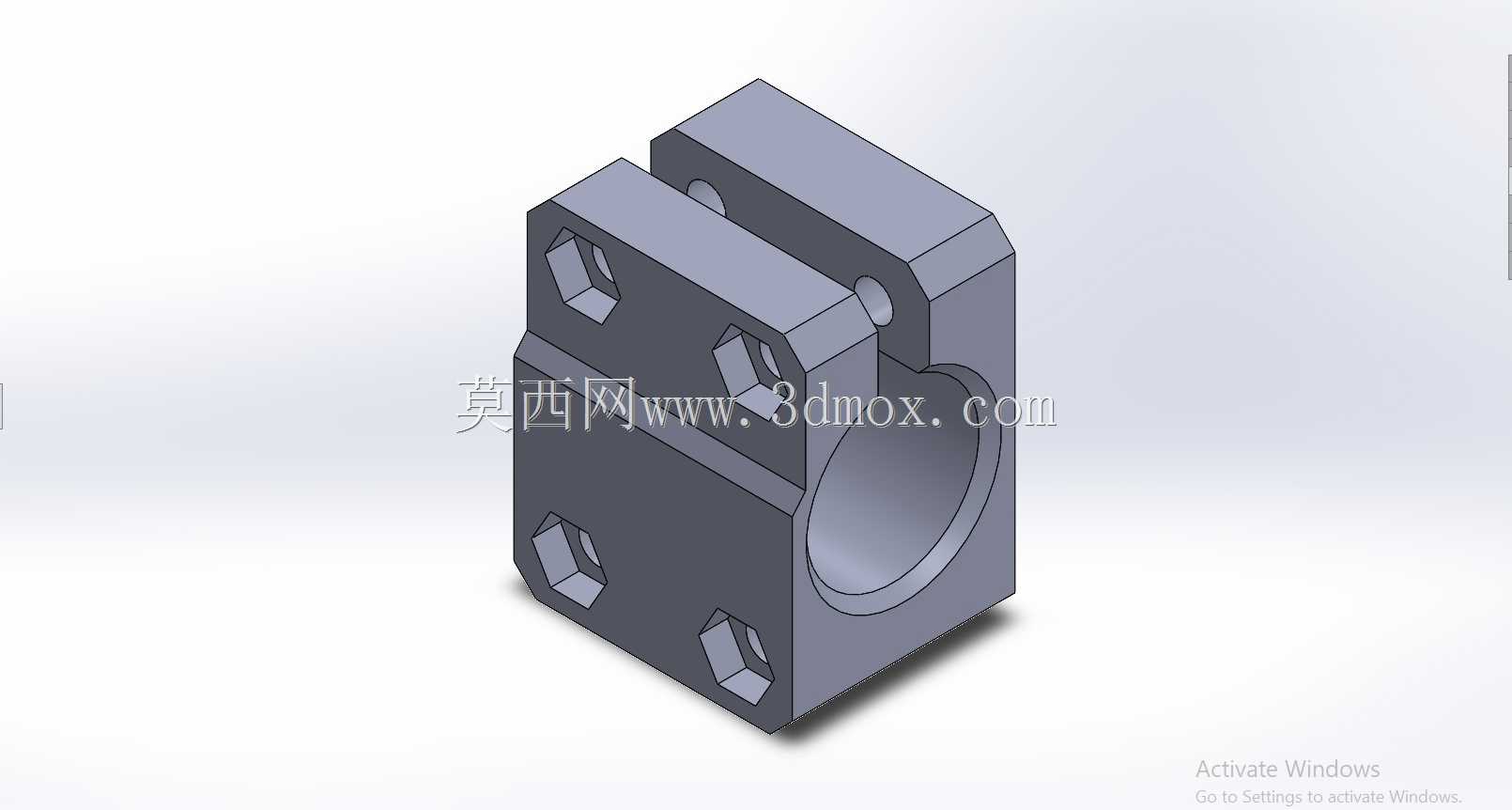

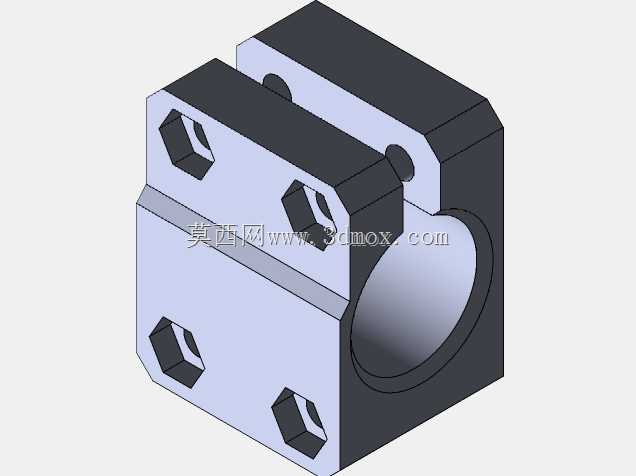

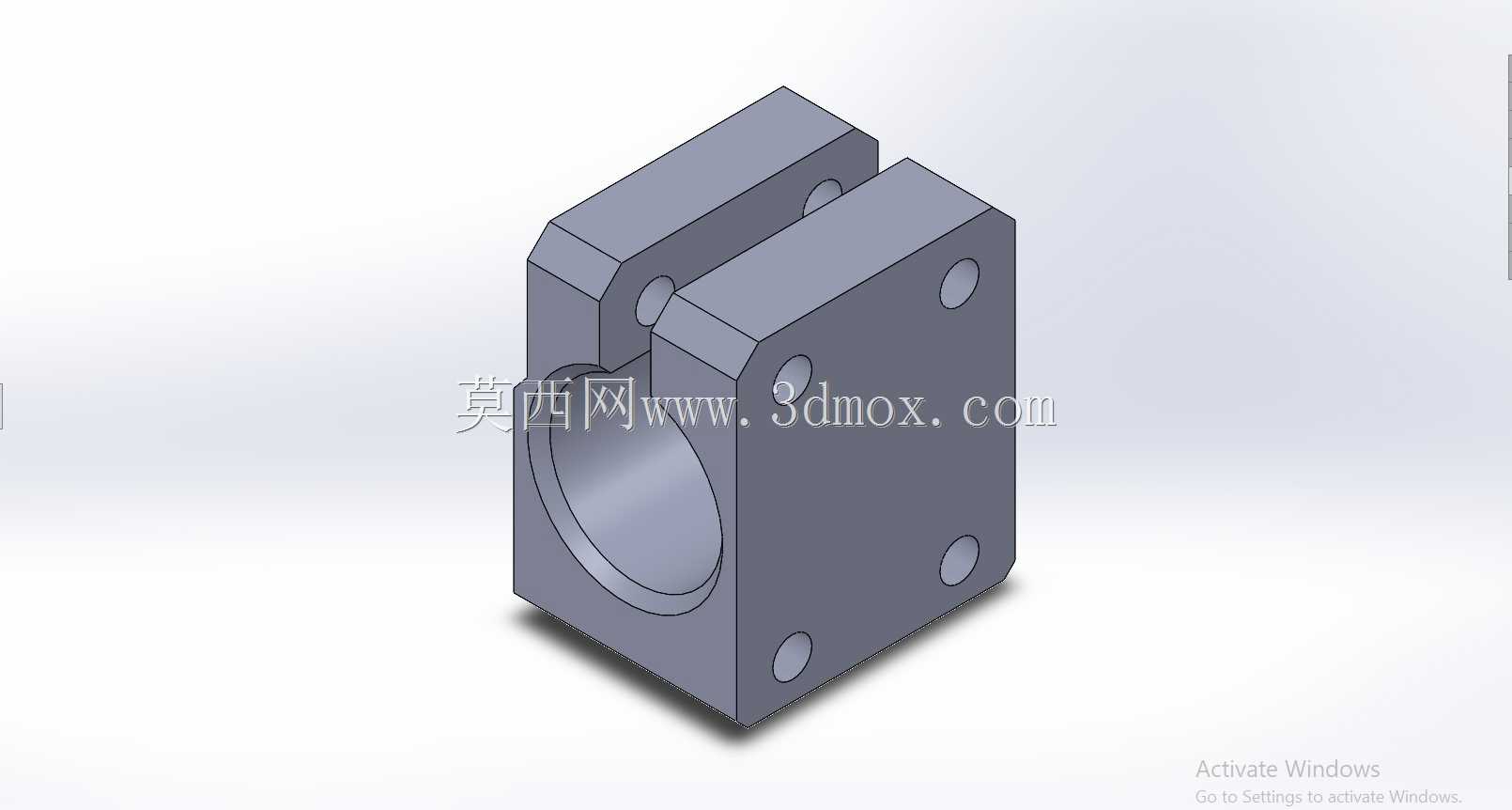

这款lm8uu配套支架是直线导向传动系统里的基础安装构件，主要面向小型自动化滑台、桌面级3D打印运动机构、轻型检测设备位移模组这类需要8mm直径直线光轴做导向支撑的场景使用，核心作用是为lm8uu直线轴承提供刚性安装基准，同时完成光轴与设备安装面的位置固定，避免光轴在往复运动过程中出现径向窜动、轴向偏移，保证直线运动的同轴度与运行平顺性。从结构设计来看，整体采用分体夹紧式结构，主体为带半圆安装孔的块状基座，上方搭配同弧度的压盖，通过内六角螺栓实现压盖与基座的锁紧，这种设计相比过盈压装式的支座，安装调整更灵活，不需要额外的压装工具，现场装配时可以先将光轴穿入支座内孔，调整好轴向位置与同轴度后再均匀锁紧螺栓，既可以降低光轴装配时的表面划伤风险，也方便后期设备维护时的光轴更换、位置微调。支座的安装面分布有多个内六角螺栓沉孔，能够适配不同孔位的安装基板，沉孔设计可以保证螺栓锁紧后头部不超出支座表面，避免运动过程中螺栓与周边运动部件发生干涉。侧面的夹紧螺栓孔做了沉台处理，锁紧时螺栓受力均匀，不会出现压盖偏斜导致光轴卡滞的问题。在安装边界上，这款支座适配的光轴直径为8mm，也就是lm8uu直线轴承的标准适配轴径，支座的整体宽度、高度都做了紧凑化设计，能够在狭小的安装空间内完成布置，不会占用过多的设备内部空间，夹紧结构的锁紧力经过合理匹配，既可以保证光轴锁紧后不会在负载运动时出现滑移，也不会因为锁紧力过大导致光轴变形、影响直线轴承的滑动顺畅度。实际应用中，这类支架通常成对使用，分别布置在光轴的两端作为固定支撑，或者单个使用作为光轴的中间支撑点，搭配lm8uu直线轴承时，能够为轴承提供稳定的外圈定位，保证轴承内圈随光轴或者滑台往复运动时，不会出现外圈跟转、移位的问题，有效提升整个直线导向机构的运行精度与使用寿命。设计过程中充分考虑了加工工艺性，主体结构的外形以平面、直角结构为主，没有复杂的曲面特征，不管是采用金属材料铣削加工，还是采用工程塑料3D打印制作，都能够快速完成加工，降低零件的制造成本，内孔的直径公差与lm8uu轴承的外圈公差做了适配，能够实现轴承的轻松压入，同时保证配合间隙在合理范围内，不会出现轴承外圈松动或者压装过紧导致轴承转动卡滞的问题。
