3D打印机散热风扇导流风道结构

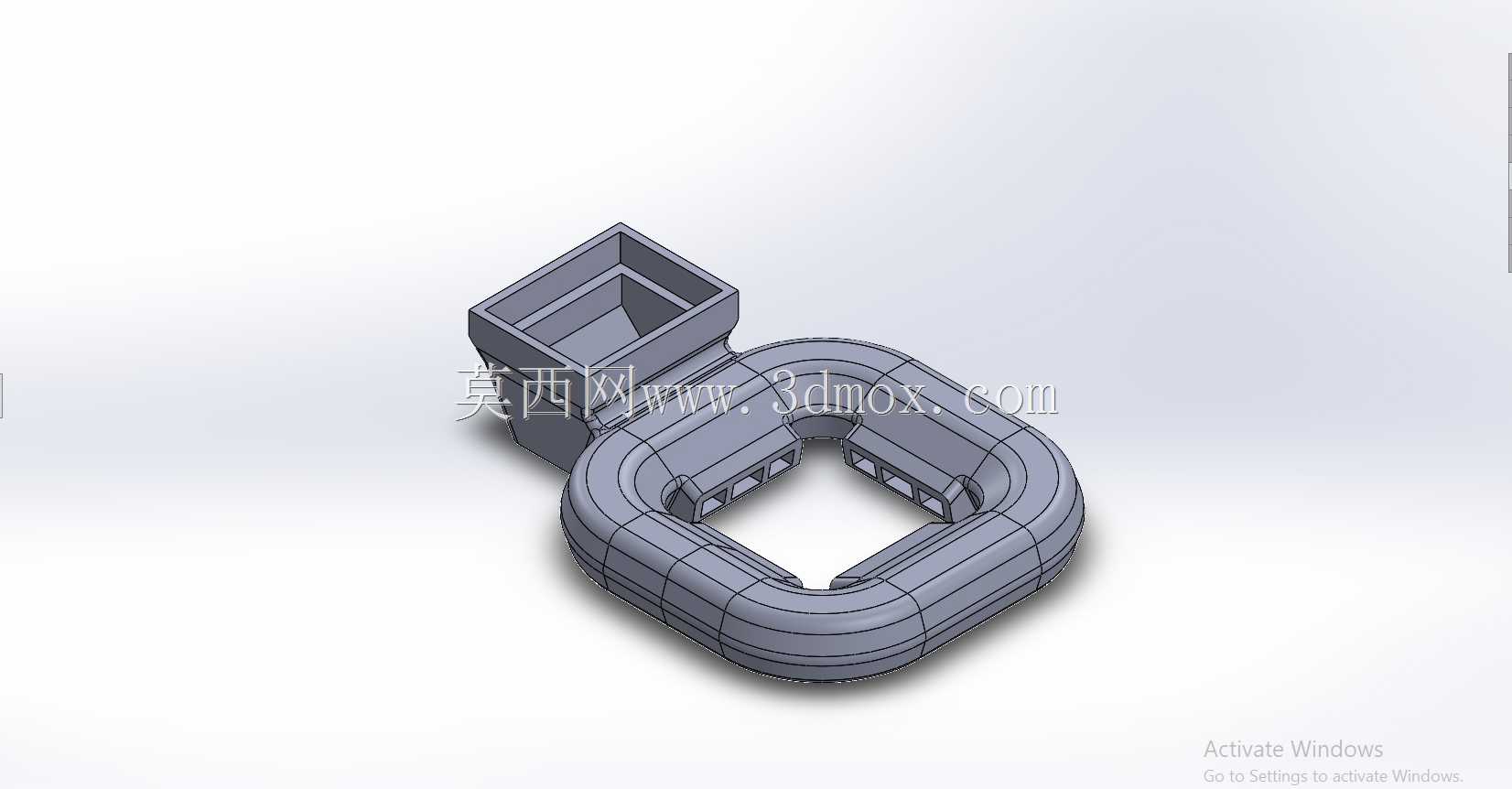

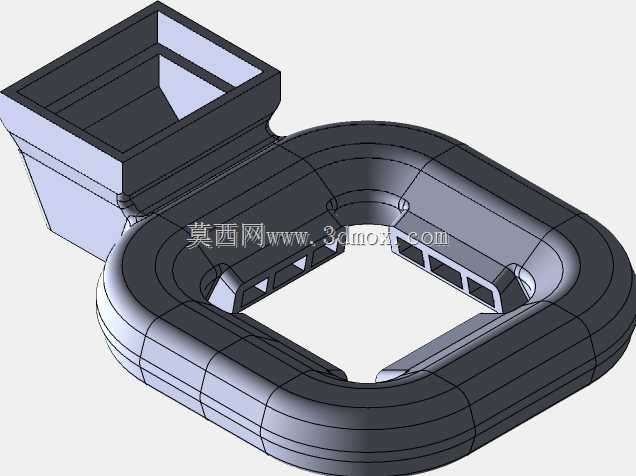

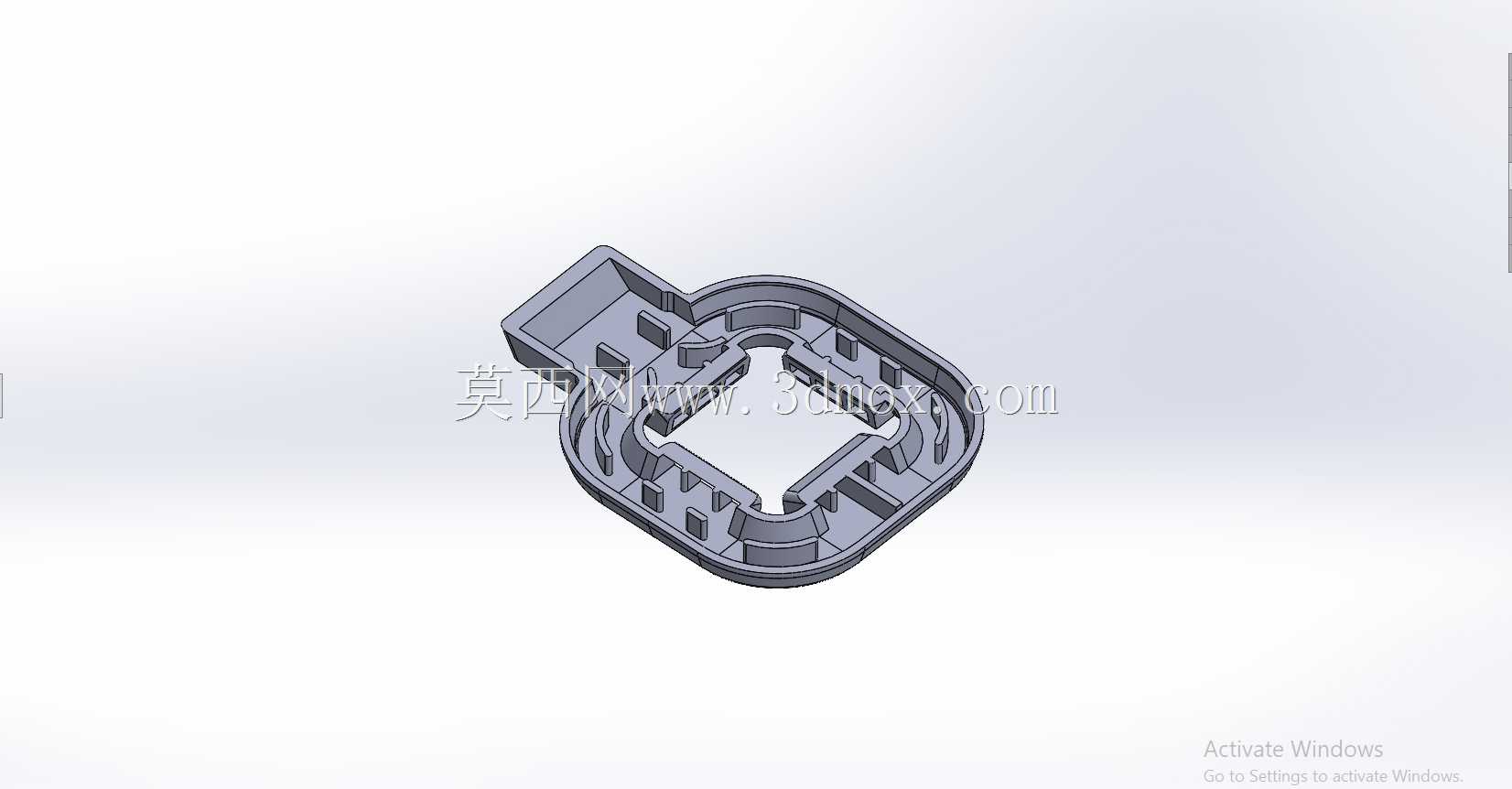

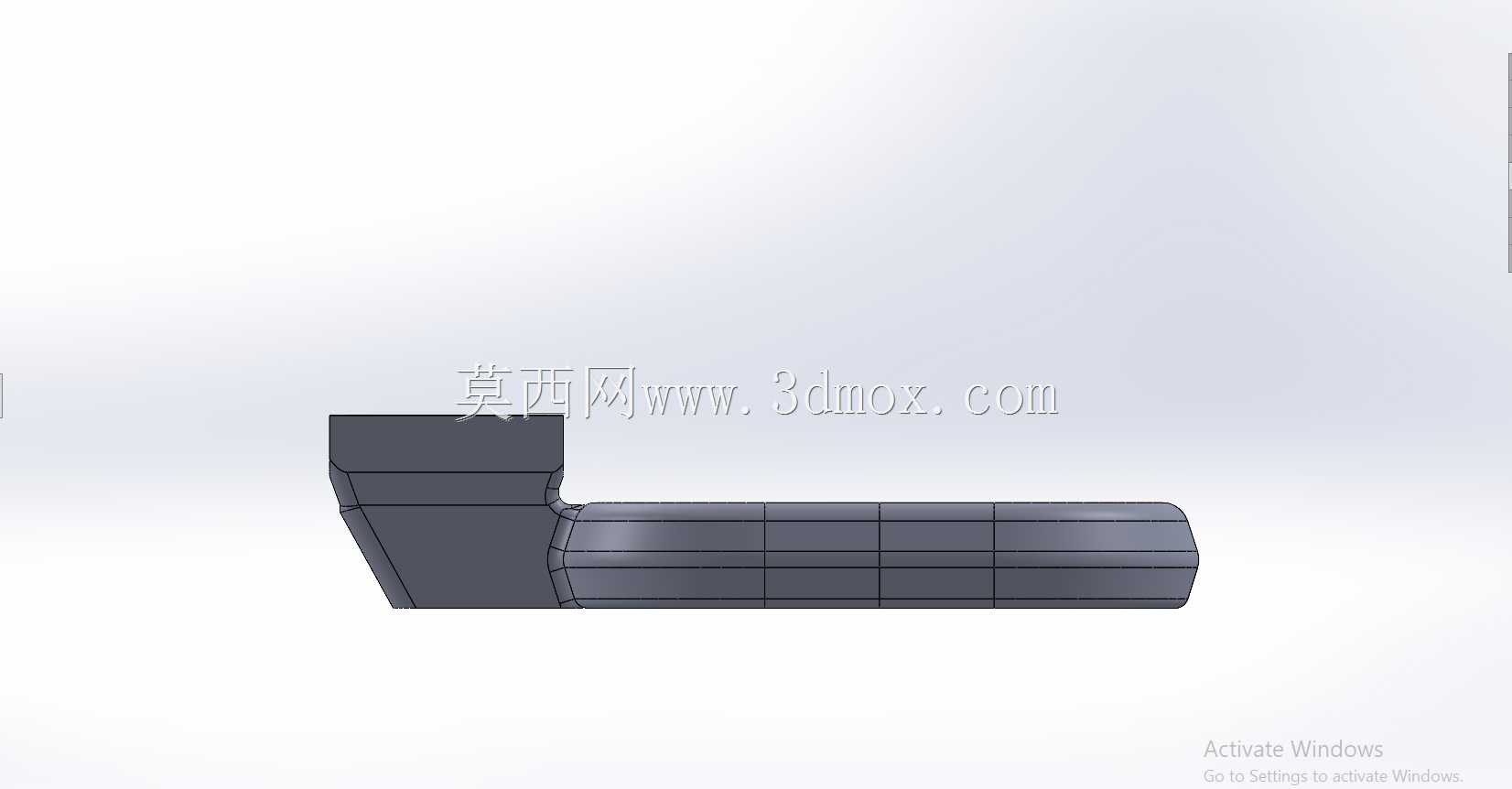

这款导风构件是桌面级FDM3D打印机散热系统的核心配套部件，主要作用是将轴流风扇输出的冷却气流精准导向打印喷嘴周边的刚挤出耗材区域，解决常规开放式散热气流分散、冷却角度偏差导致的打印件翘曲、层间粘接不良、悬垂面拉丝等常见问题。从结构设计来看，构件采用一体化变径流道设计，上方方形对接段的内轮廓尺寸完全匹配常用的4010规格轴流风扇出风口，安装时可直接卡接在风扇外框上，无需额外设计转接固定结构，对接面预留0.2mm的安装间隙，适配3D打印成型的公差特性，避免安装时出现卡滞。下方环形出风段围绕喷嘴安装位做了环绕式布局，流道从方形入口到环形出口做了平滑的圆弧过渡，没有直角转折结构，最大程度降低气流在流道内部的压损，保证出风口的风速均匀性，环形段的内侧均匀开设多道定向出风槽，每个出风槽的出风角度都指向喷嘴下方2-5mm的耗材挤出落点，确保刚挤出的熔融耗材能够在短时间内均匀冷却固化。设计过程中充分考虑了3D打印的成型工艺特性，整体结构没有超过45度的悬空面，打印时无需添加支撑结构，内外壁的壁厚统一设置为2mm，既保证构件的结构强度，避免安装或使用过程中出现开裂变形，也能减少打印耗材的用量，缩短打印成型时间。安装边界方面，环形出风段的内圈直径预留了足够的避让空间，不会和喷嘴加热块、热敏电阻走线、加热棒接线产生干涉，构件整体的外轮廓尺寸控制在打印机挤出头的运动安全范围内，打印过程中不会和打印平台、已打印的模型部分发生碰撞。在实际应用场景中，这款导风构件替换原有的开放式风扇支架后，能够让PLA、PETG等常用打印耗材的冷却效率提升40%左右，尤其是打印小尺寸悬垂结构、薄壁结构时，能够有效减少模型变形，提升打印件的表面质量和尺寸精度，流道内壁做了平滑过渡处理，不会产生紊流异音，能够降低打印过程中的散热噪音。
