3D打印机Y型分流散热风管结构

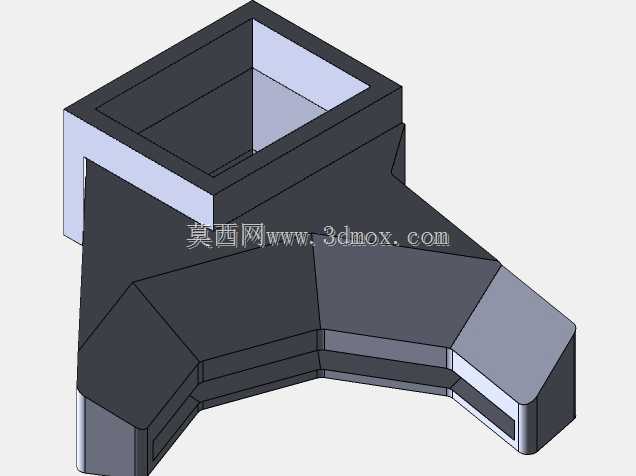

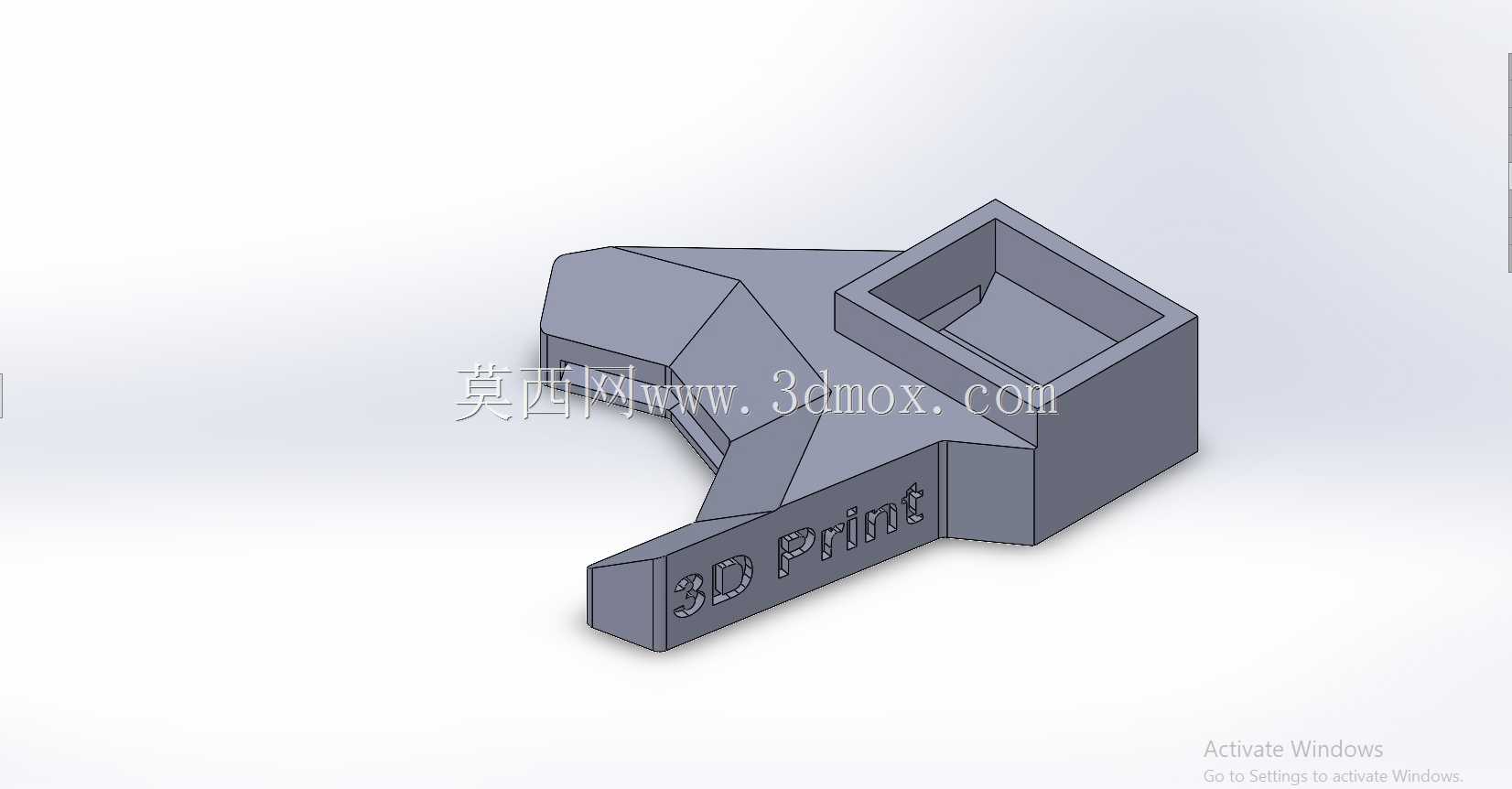

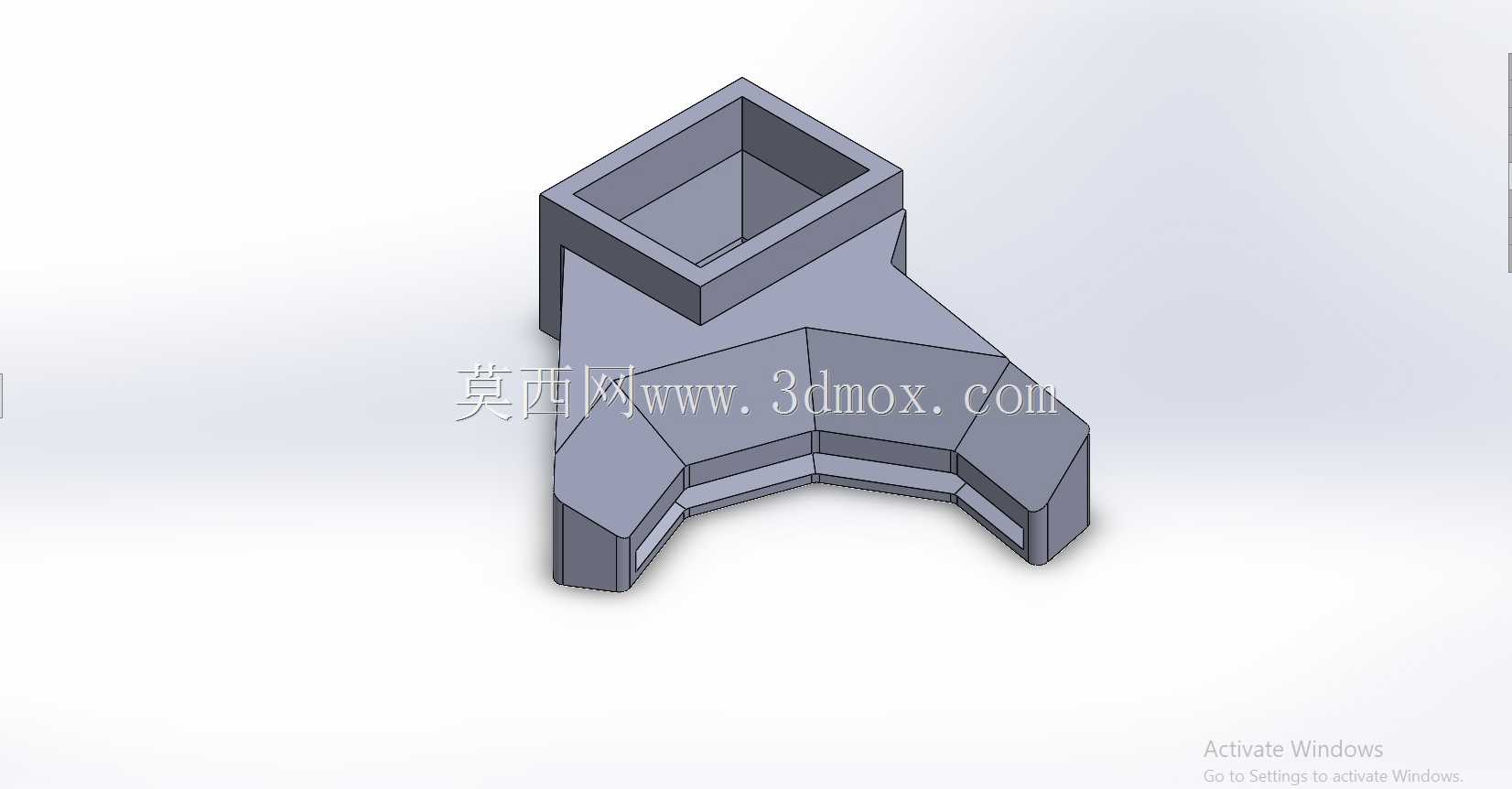

这款Y型分流结构的风管，是桌面级FDM3D打印机散热系统的配套导风部件，主要作用是将散热风扇输出的冷却气流，精准分流导向打印头周边的两个指定散热区域，解决单风扇出风覆盖范围不足、双侧冷却风量不均的问题。从结构设计来看，风管上端采用方形直连接口，尺寸匹配常用的40mm规格轴流风扇的安装边框，接口处做了加厚止口设计，安装时可以直接嵌套在风扇出风侧的定位凸台上，不需要额外做密封处理，就能减少接口处的风量泄漏，安装边界预留了2mm的安装间隙，适配不同厂家同规格风扇的装配公差，不会出现干涉无法装配的问题。主体风道采用渐变式Y型分流结构，从上端接口进入的气流，顺着内壁的弧形导流面自然分成两股，内壁没有直角转折结构，能最大程度降低风阻，减少气流在风道内部的涡流损耗，保证两个出风口的风量差控制在5%以内，避免单侧冷却不足导致的打印件翘曲、层间结合力差的问题。两个下出风口做了收窄导向设计，出风口截面为矩形，出风方向对准打印件刚挤出的耗材冷却位置，同时不会直吹喷嘴高温区域，避免喷嘴温度骤降导致的堵头、耗材挤出不畅故障。整体结构采用薄壁一体化设计，壁厚均匀控制在1.2mm，既可以通过3D打印直接加工成型，也能适配小批量注塑生产的工艺要求，结构上没有倒扣、薄壁尖角等不利于加工的特征，生产良率更高。实际应用场景中，这类分流风管多用于双喷头或者带双侧辅助散热的3D打印机机型，替换原有单侧出风的导风件后，能有效提升打印大尺寸模型、悬空结构时的冷却效率，减少打印过程中的拉丝、垂坠缺陷，提升打印成品的表面质量。安装时不需要改动原有风扇的固定孔位，直接替换原有导风件即可，整体安装高度控制在35mm以内，不会和打印平台、Z轴运动结构产生运动干涉，适配大部分采用E3D系列喷头的桌面级3D打印机改装使用。风道的分流角度经过反复调整，两个出风口的夹角为60度，出风覆盖范围刚好匹配打印时耗材挤出后的冷却区域，不会出现风量散逸、冷却位置偏移的问题，在长时间连续打印作业中，能稳定维持散热气流的输出一致性，保障打印过程的稳定性。
