3D打印机用槽型光电式末端限位检测部件

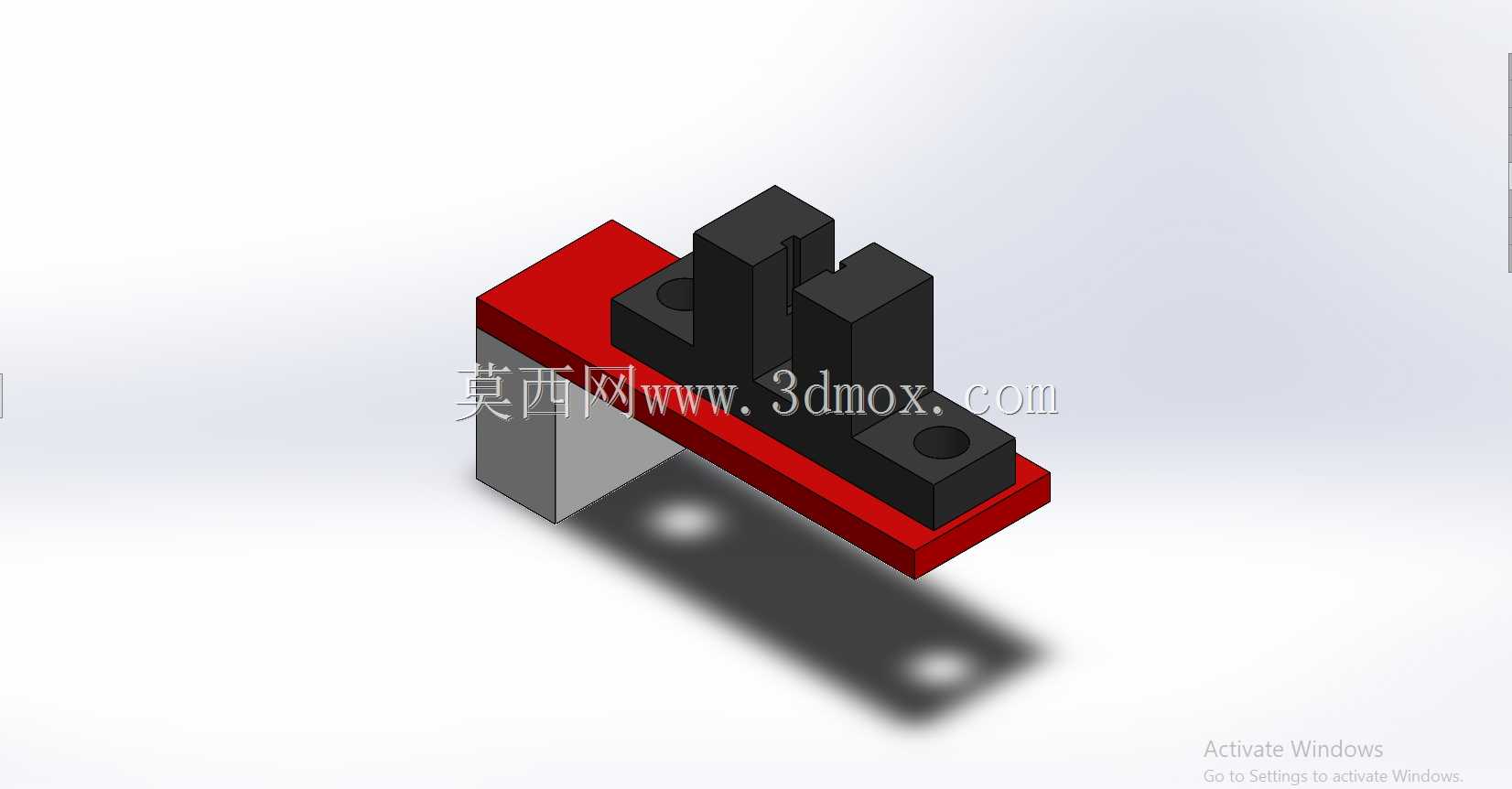

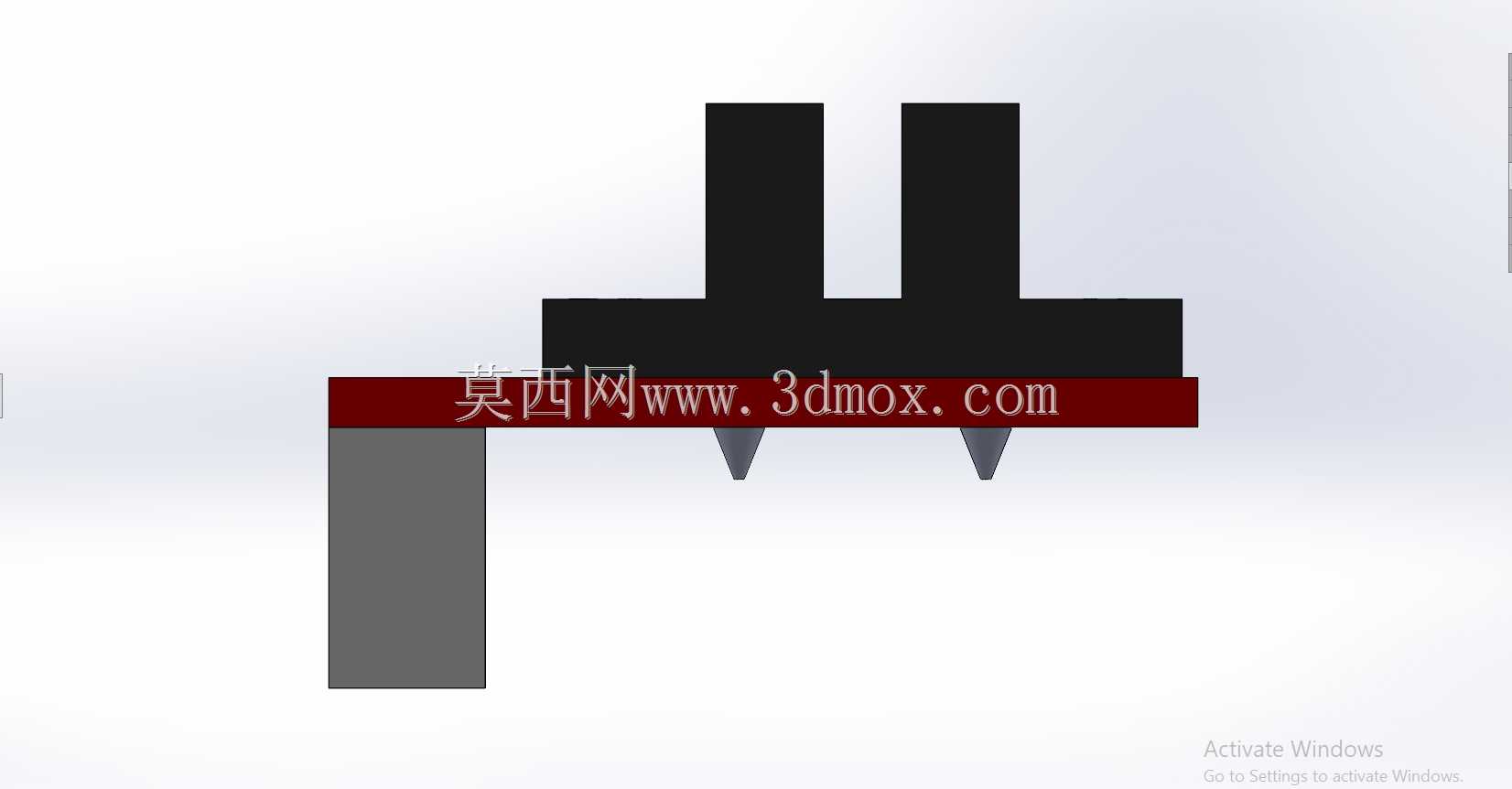

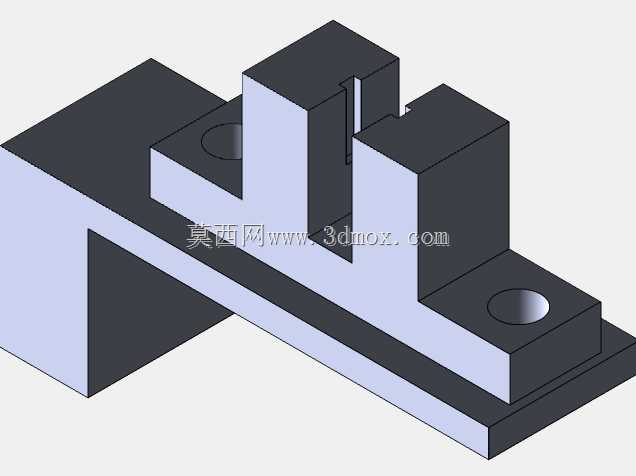

在桌面级FDM3D打印机的运动轴系设计中，末端位置的硬限位检测是保障设备运行安全、避免运动轴超程撞击的核心环节，这款槽型结构的光电限位部件，正是针对这类场景设计的非接触式位置检测元件。区别于传统的机械触碰式限位开关，该部件采用光电对射的检测原理，槽体内部一侧为红外发射端、另一侧为接收端，当运动轴上配套的挡片插入槽体阻断红外光路时，部件即可输出电平信号给主控板，触发轴系停止、回零等对应动作，整个检测过程无机械接触，不会产生触碰磨损，长期运行的检测精度与使用寿命都远高于机械微动开关类限位元件。从结构设计来看，部件主体分为光电检测核心模块与安装基座两部分，黑色的检测模块为槽型结构，槽宽尺寸适配常规3D打印机运动轴挡片的厚度，预留了足够的插入间隙避免挡片剐蹭槽壁；下方的红色安装基座做了一体化的安装孔设计，两个沉头安装孔的孔位间距匹配2020铝型材的标准槽距，安装时可直接通过T型螺母固定在型材的对应位置，不需要额外设计转接件，安装边界清晰，不会与轴系的同步轮、皮带、导轨等周边部件产生干涉。设计过程中充分考虑了桌面级设备的安装空间限制，整体结构紧凑，基座的厚度做了减薄处理，在保证结构强度的前提下尽可能压缩占用空间，即使是打印幅面较小的桌面级机型，也能在轴系末端找到合适的安装位置。同时部件的出线位置做了导向限位结构，避免线材晃动被运动轴剐蹭，接线端的引脚定义匹配常规3D打印机主控板的限位接口定义，不需要额外改线即可直接适配。实际应用中，这类光电限位部件除了用于3D打印机的X、Y、Z轴末端超程保护，还可作为轴系开机回零的位置触发元件，非接触的检测方式不会因为长期触碰产生位置偏移，能有效提升回零精度，进而保障打印件的尺寸一致性。相比机械限位开关，该部件的触发响应速度更快，不会出现机械结构的触发迟滞，即使轴系以较高速度运动到末端位置，也能快速触发停止信号，避免高速撞击损坏设备结构。在建模过程中，该模型完整还原了部件的安装孔位、槽体尺寸、外形轮廓等关键装配尺寸，可直接用于3D打印机的整机结构设计装配校验，也可作为相关自动化设备限位机构设计的参考元件，帮助设计人员快速完成限位部件的选型与布局，减少反复核对实物尺寸的工作量。
