适配2020与2040西格玛型材的皮带张紧结构

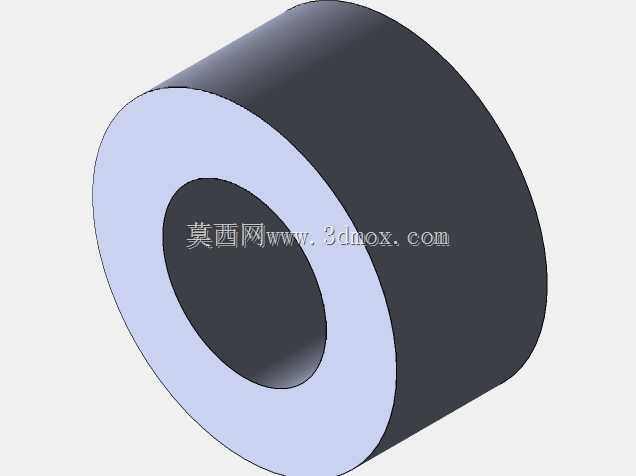

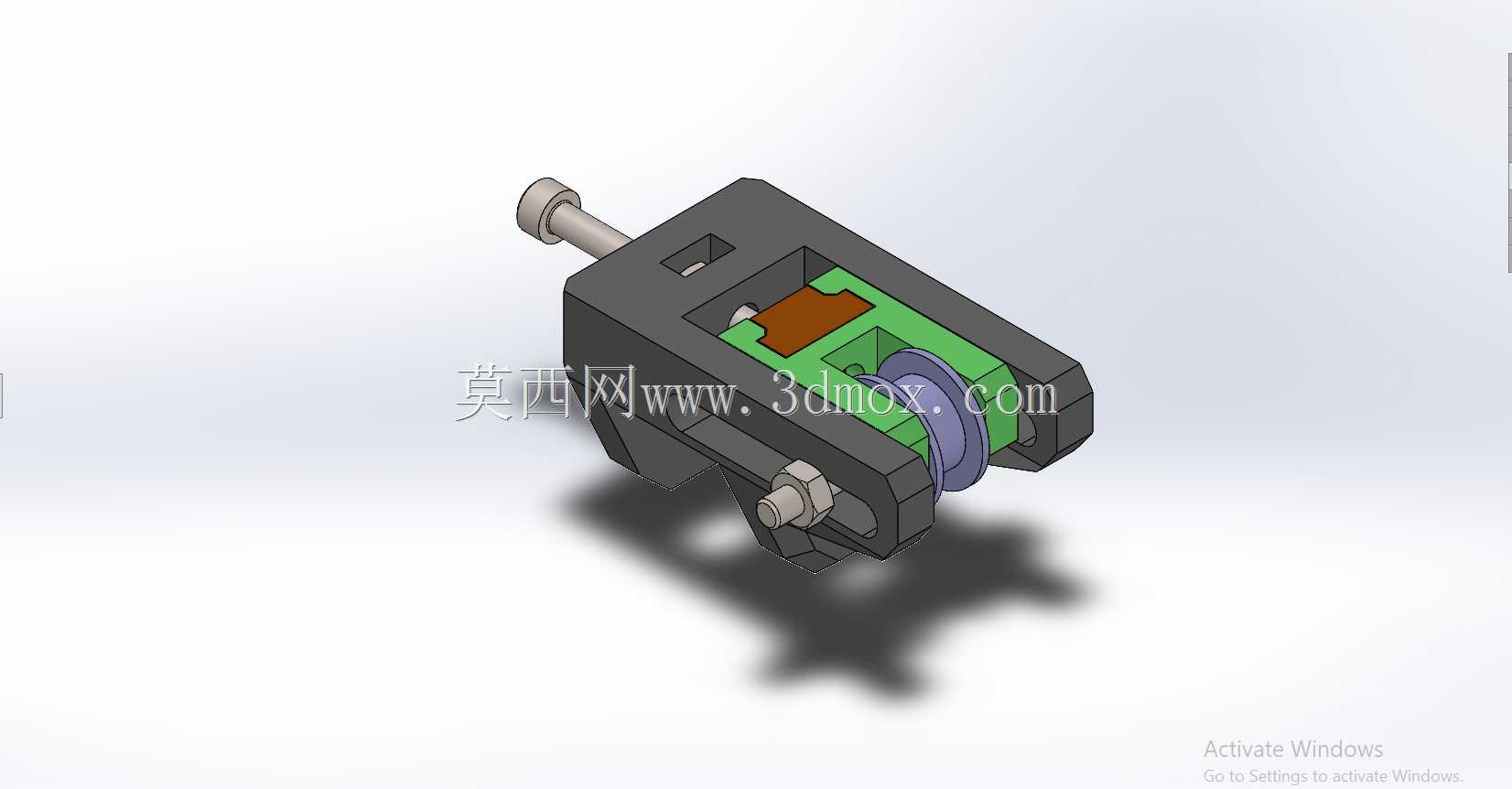

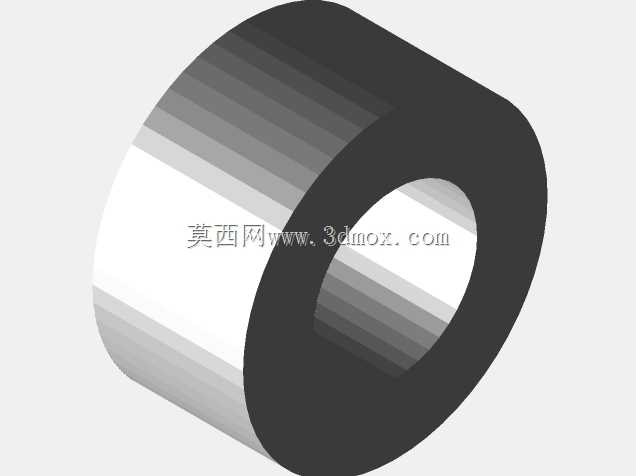

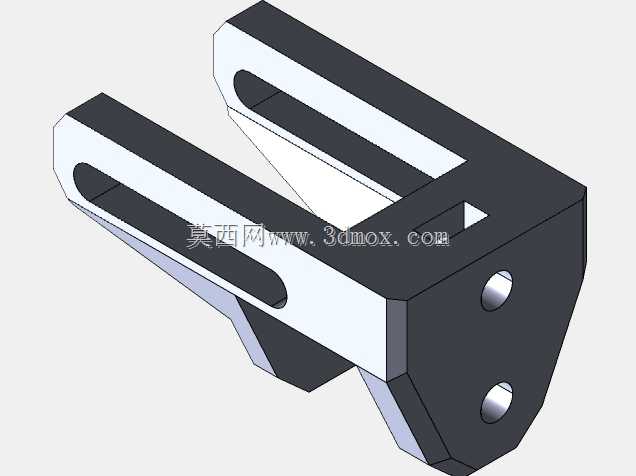

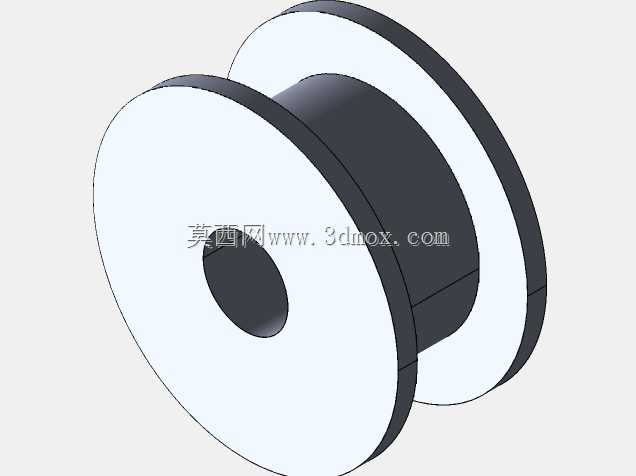

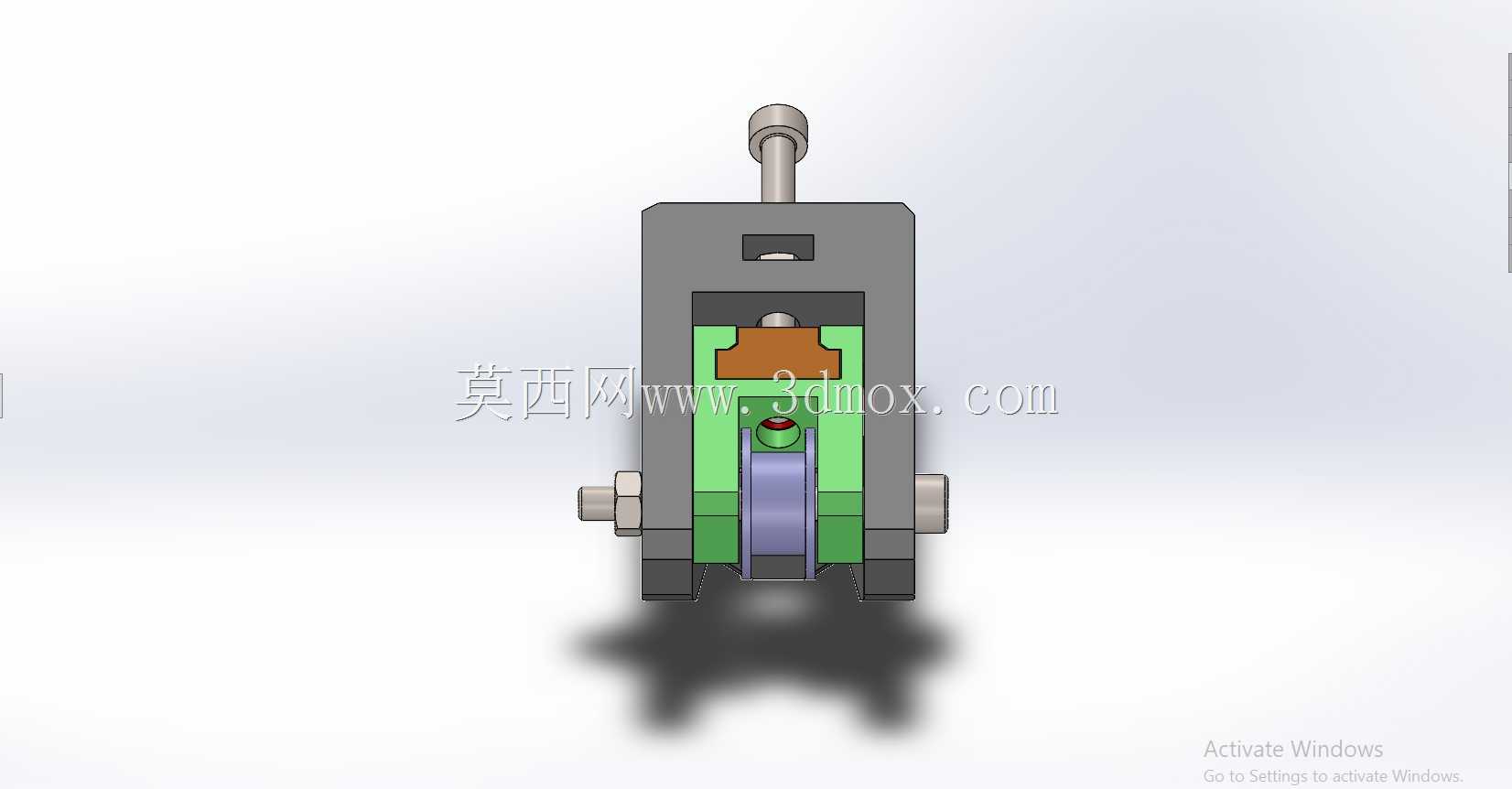

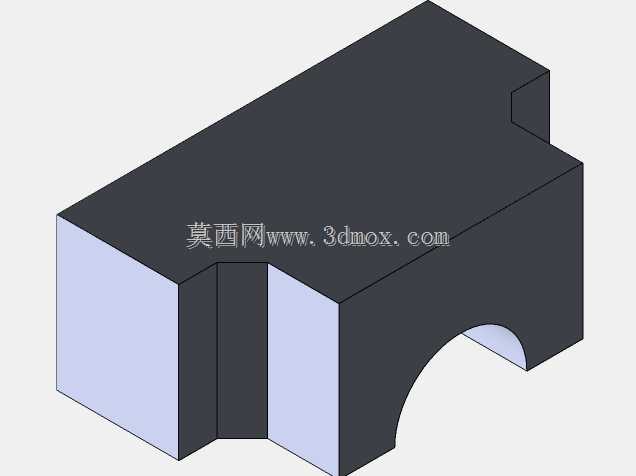

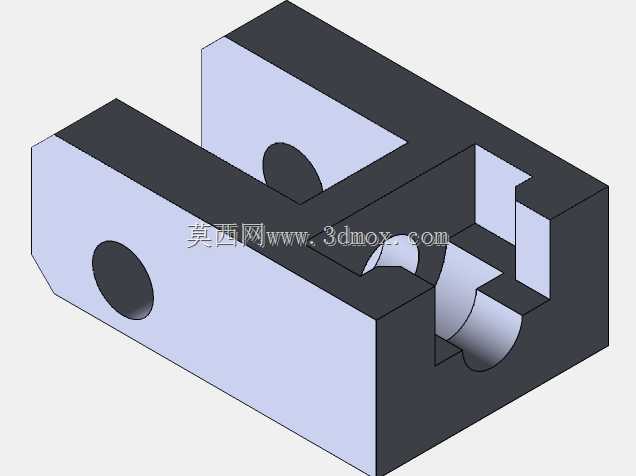

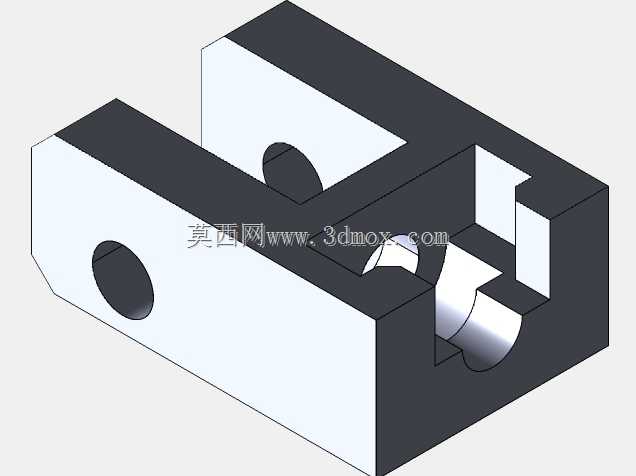

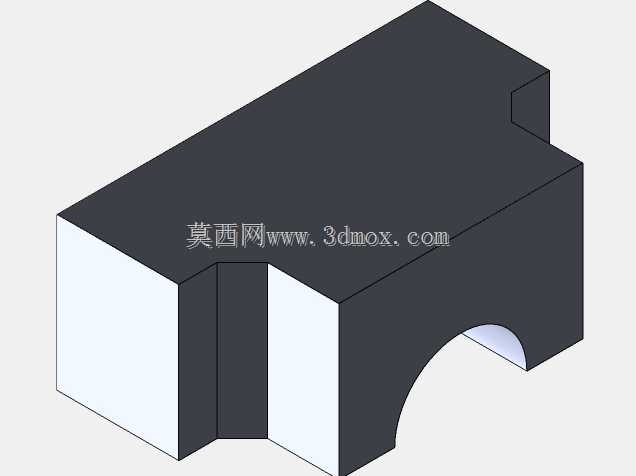

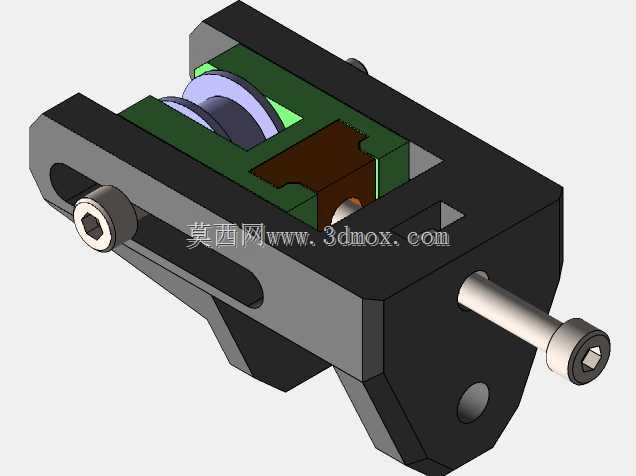

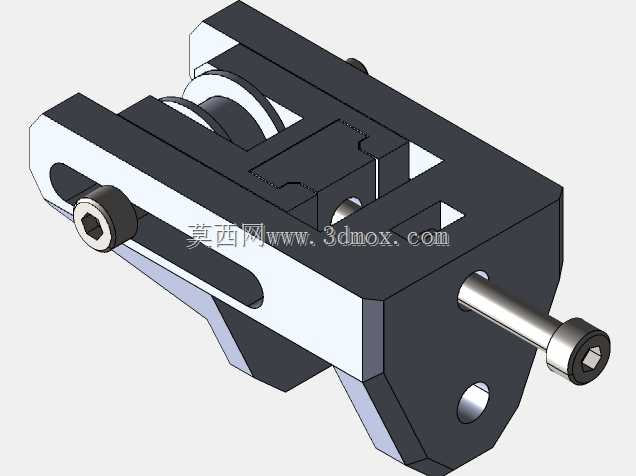

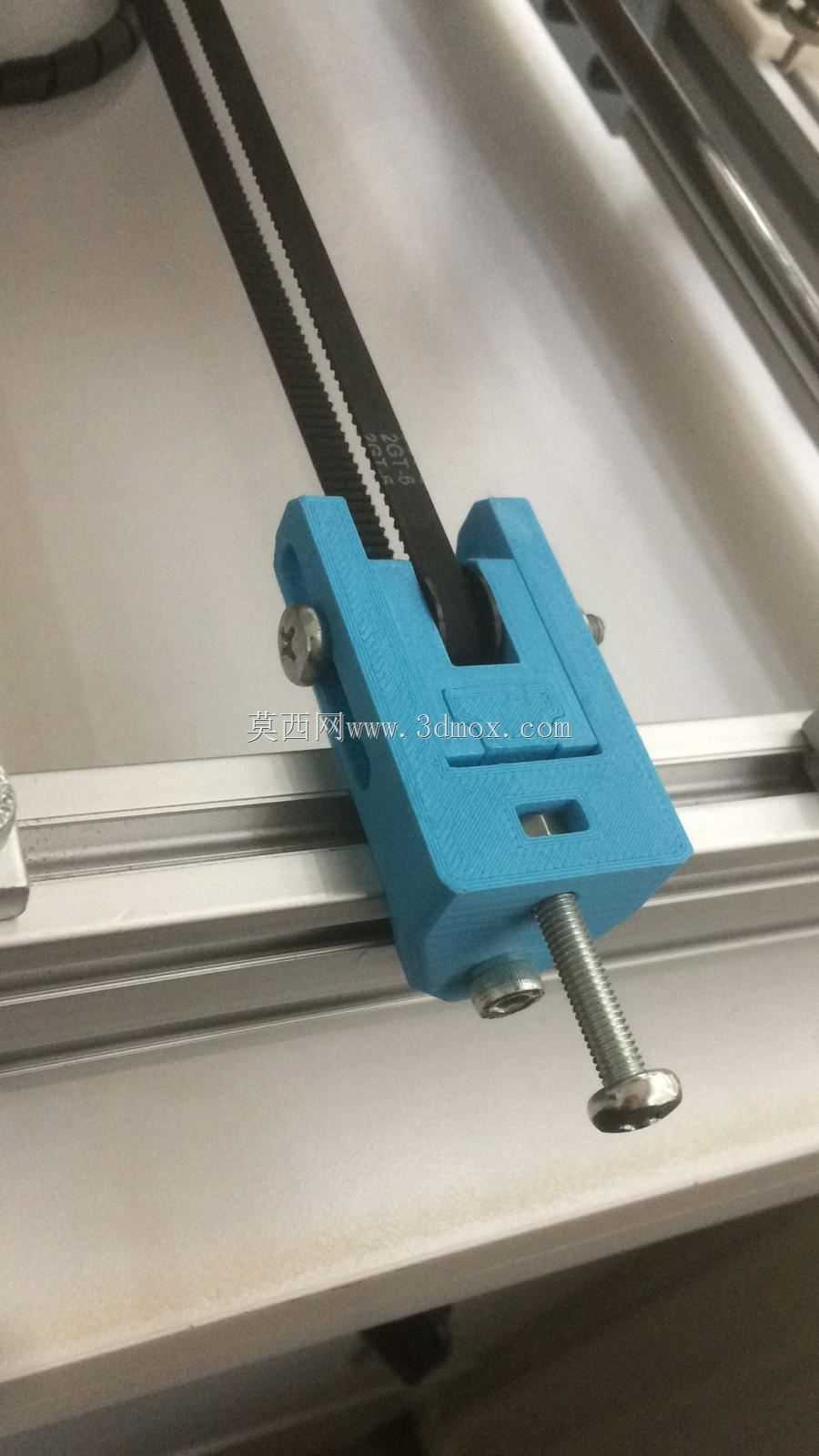

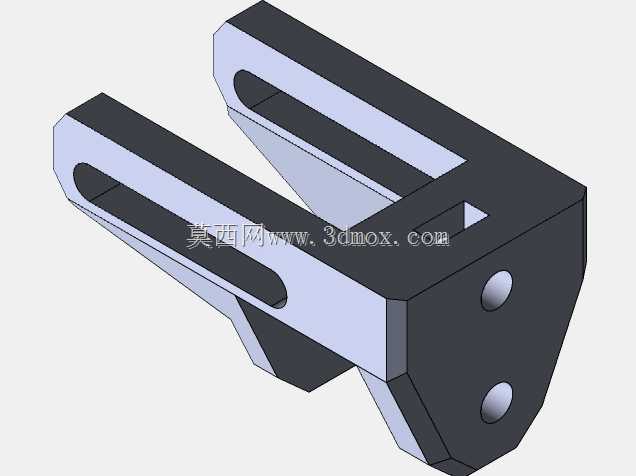

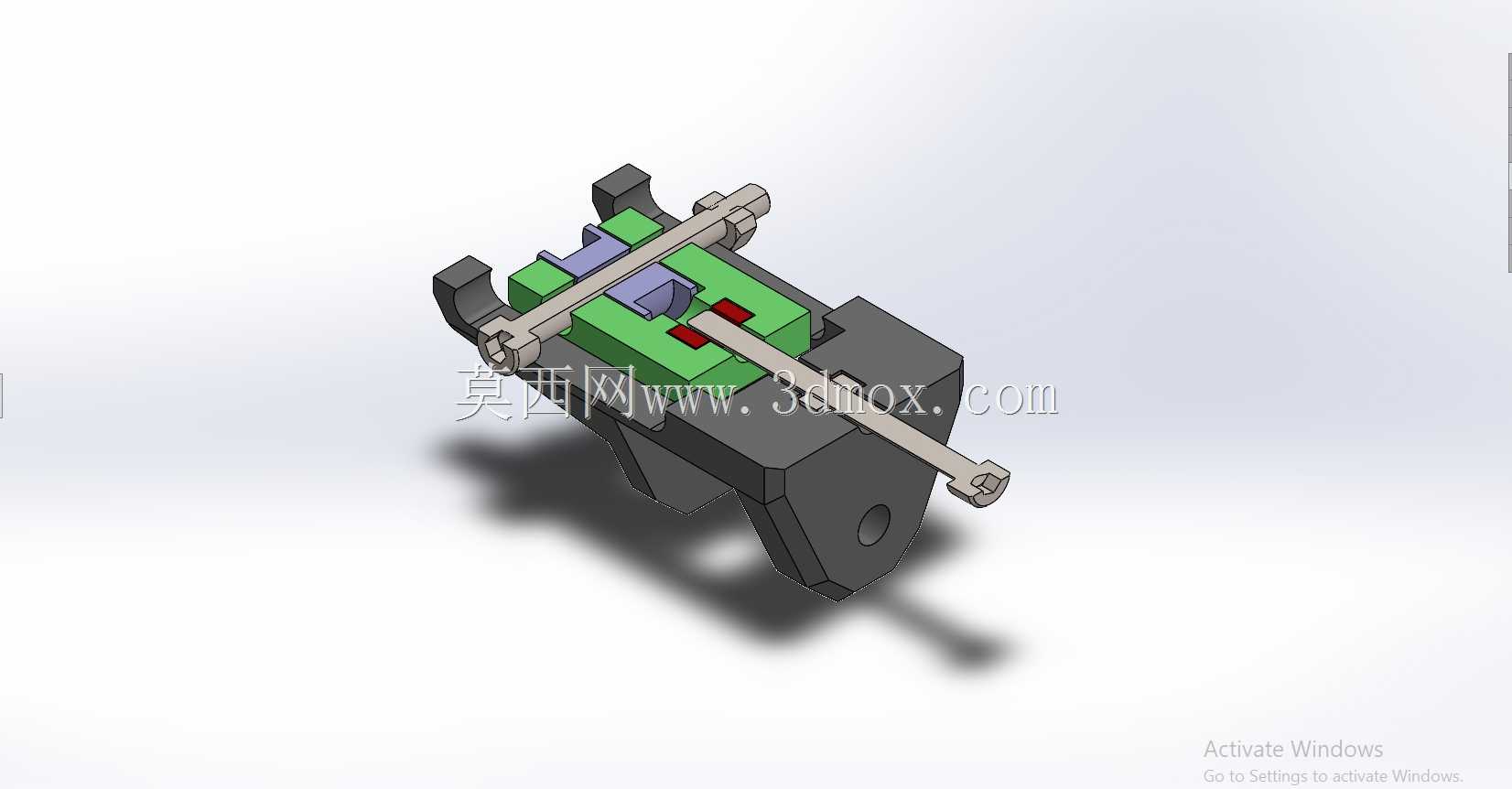

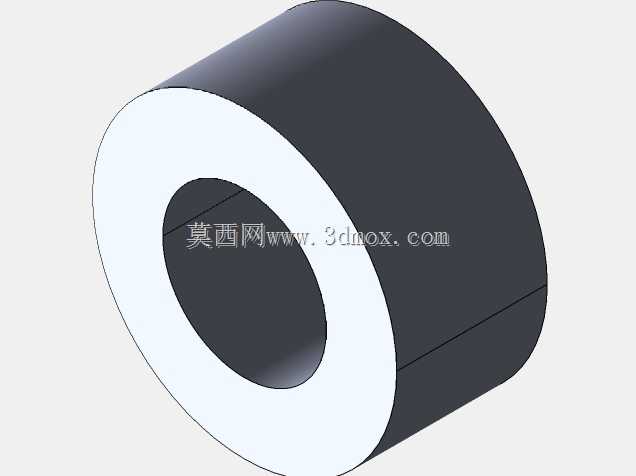

在桌面级FDM3D打印机的传动系统搭建中，同步带的张紧度控制直接影响打印件的成型精度与传动部件的使用寿命，这款张紧结构正是针对采用20x20、20x40西格玛铝型材搭建框架的设备设计的专用张紧组件。日常设备运维中，同步带长期往复运行会出现蠕变松弛，若张紧力不足，传动过程中会出现丢步、皮带跳齿的问题，直接导致打印件表面出现层纹错位、尺寸偏差超差的情况；若张紧力过大，则会额外增加同步轮、轴承的径向负载，加速传动部件磨损，甚至导致电机负载过高出现丢步、驱动芯片过热的问题，这款张紧结构的设计核心就是为传动皮带提供可精准调节的恒定张紧力，同时兼顾安装便捷性与结构刚性。从结构设计逻辑来看，整体采用滑块式调节思路，主体安装座采用槽位适配设计，可直接卡入西格玛型材的标准槽道内，无需额外打孔破坏原有型材框架结构，安装时仅需将张紧座预装在型材对应槽位，穿入同步带后通过调节螺栓带动带轮滑块沿安装座导向槽平移，即可实现张紧力的连续调节，调节到位后通过侧边锁紧螺栓将滑块位置固定，避免设备运行过程中因振动出现张紧力偏移。结构内部集成了带轮安装位，带轮通过销轴与滑块连接，转动顺滑无卡滞，可适配常用的GT2、MXL等常见规格的同步带，带轮两侧设置有限位挡边，可避免皮带运行过程中出现跑偏脱槽的问题。安装边界方面，整体结构的外轮廓尺寸完全适配20系列铝型材的安装空间，突出型材表面的高度控制在合理范围内，不会与打印机的打印平台、挤出机构等运动部件产生运动干涉，安装时无需对原有设备框架进行裁切、打孔等二次加工，仅需配套标准T型螺母与内六角螺栓即可完成装配，不管是全新设备组装还是旧设备张紧结构升级改造都能快速适配。实际使用场景中，除了常规的X轴、Y轴传动皮带张紧外，该结构也可用于采用同规格型材搭建的小型自动化输送线、桌面级机械手的同步带传动张紧场景，结构主体采用一体化受力设计，调节过程中受力均匀，不会出现偏载导致的皮带偏磨问题，导向槽的配合间隙经过合理控制，既保证滑块调节时顺滑无卡顿，又能避免间隙过大导致的带轮歪斜，保证皮带传动过程中受力始终处于同一平面，有效延长同步带的使用寿命。
