3D打印机专用线轴支撑固定支架

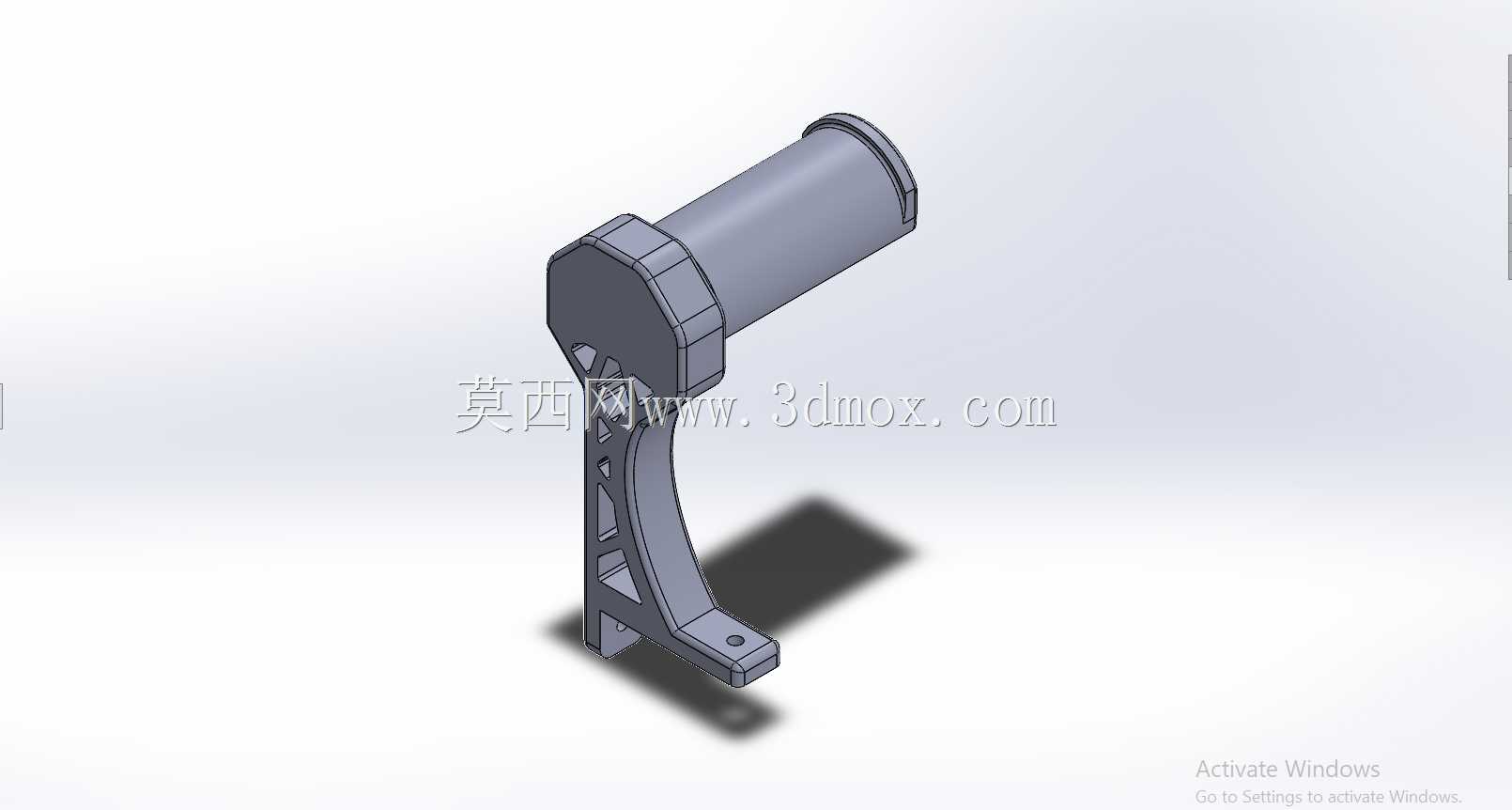

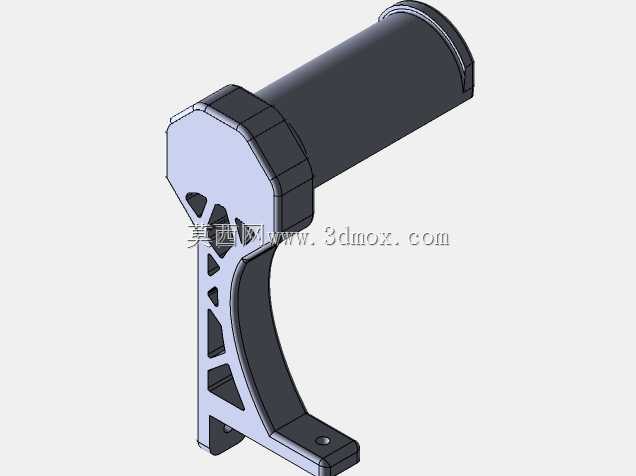

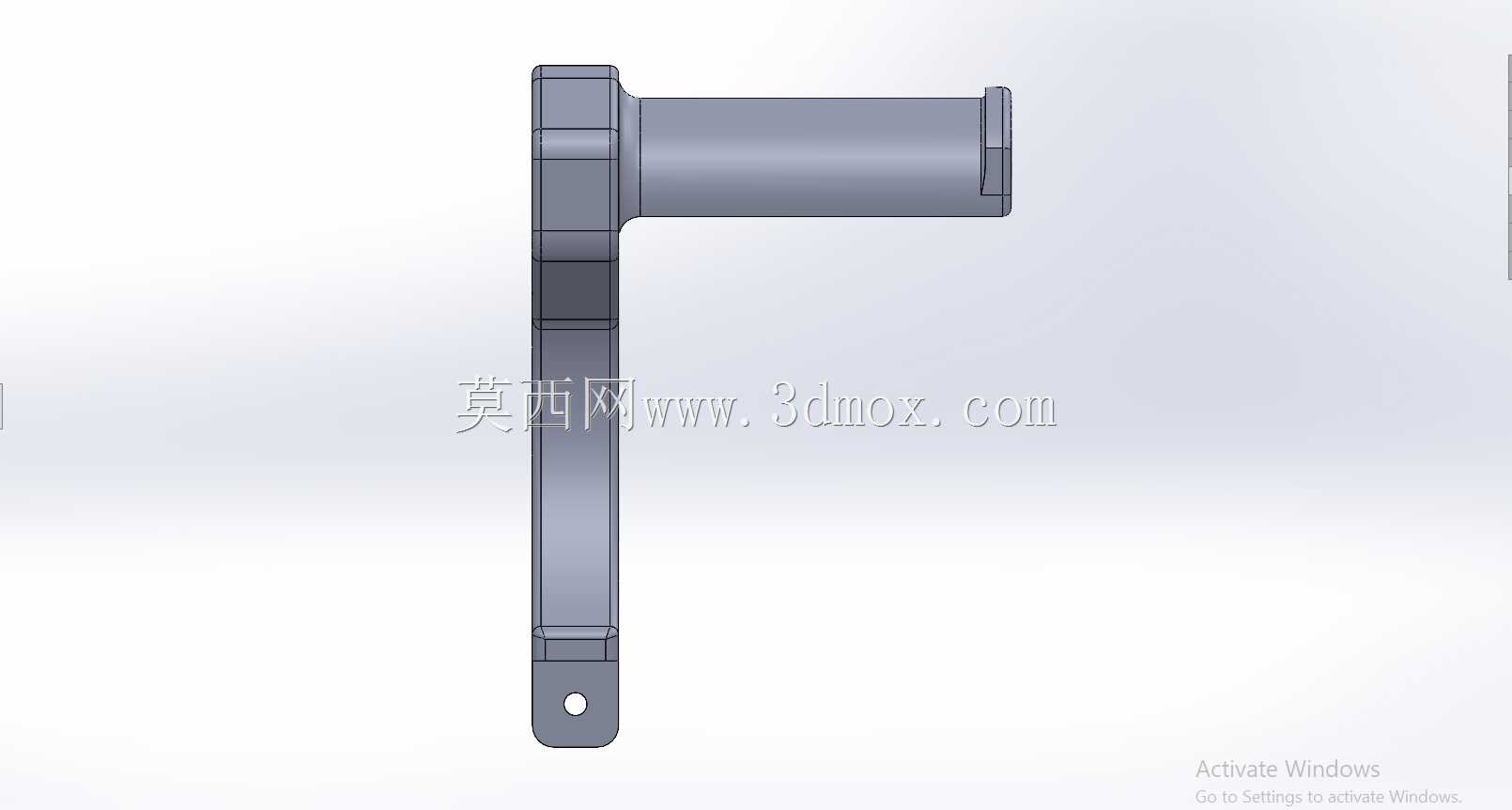

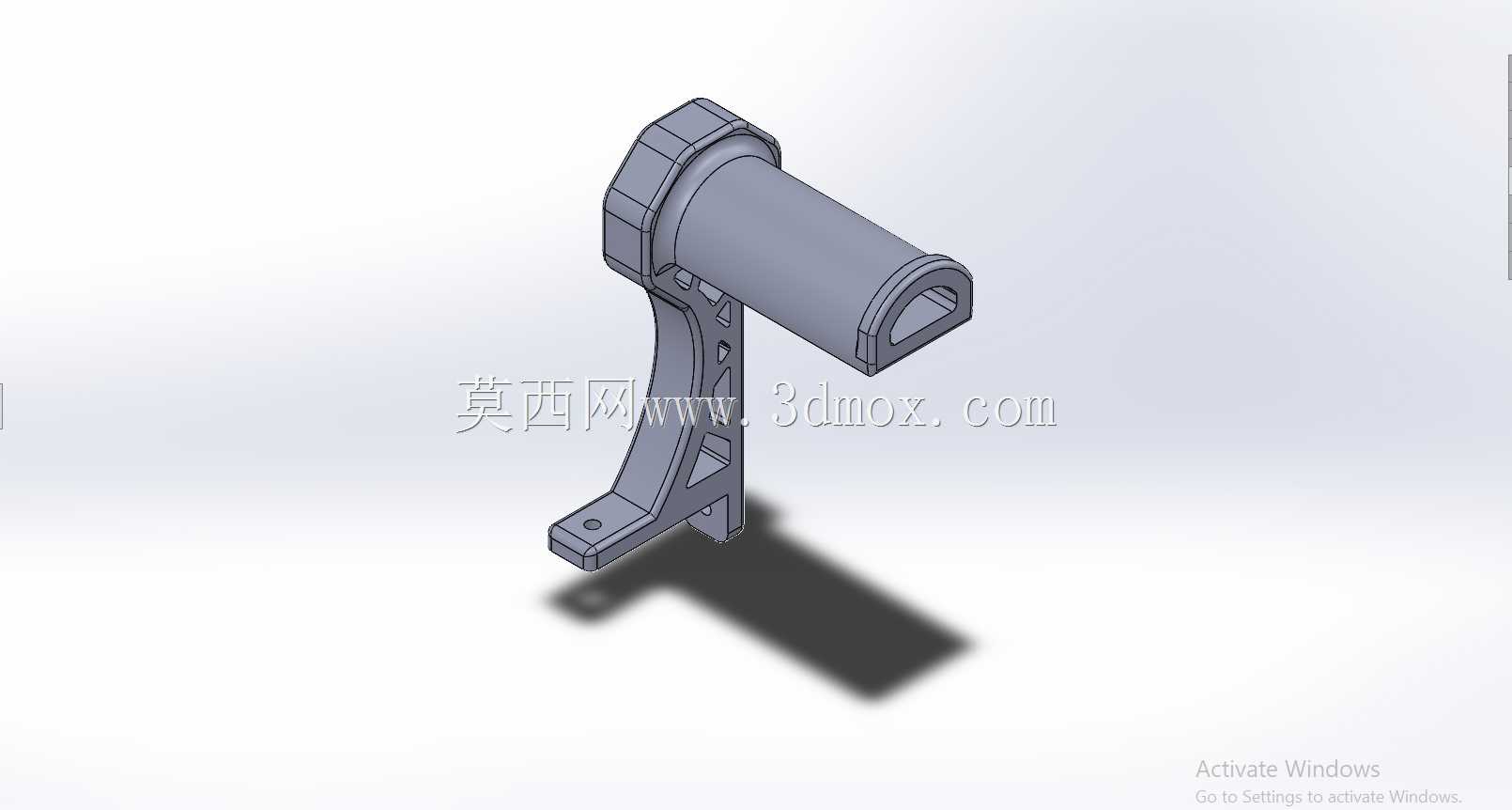

在桌面级FDM3D打印设备的日常运行场景中，耗材线轴的放置稳定性直接影响送丝顺畅度，若线轴放置位置偏移、转动卡滞，极易出现送丝阻力波动，进而引发打印层厚不均、断丝、堵头等常见故障，这款线轴支架正是针对这类实际工况设计的专用支撑部件。从结构设计逻辑来看，整体采用悬臂式支撑布局，上部的筒状承托段直径匹配常规1kg装PLA、ABS耗材线轴的内孔尺寸，筒身末端做了限位挡边设计，可避免线轴在转动过程中沿轴向滑脱，同时筒身外壁做了微弧处理，减少与线轴内孔的接触摩擦面积，让线轴转动时阻力更小，送丝过程更顺滑。下部的支撑臂采用变截面加强结构，在承托段与安装底座之间设置了多道三角加强筋，既可以控制整体重量，又能保证承托1kg耗材时的结构刚性，避免长期承重出现臂体下弯变形。安装端采用带安装孔的平板底座，两个定位孔的孔距适配多数桌面级3D打印机框架的型材安装槽位，可直接通过T型螺栓固定在设备框架侧方，不需要额外打孔改造设备，安装边界适配2020、2040等常用规格的铝型材框架，安装后支架整体向外伸出的长度可保证线轴转动时不会与设备机身、外罩发生运动干涉。实际使用中，这款支架将耗材线轴架设在设备侧方高位，可让耗材从线轴导出后以更平缓的角度进入送丝机构，减少耗材弯折角度，降低耗材在送丝路径上的阻力，尤其对于TPU这类柔性耗材，平缓的送丝角度能大幅减少耗材打结、送丝打滑的概率。支架的支撑臂侧面预留了小型过孔位，可根据使用需求加装耗材导向环、断料检测模块等扩展配件，适配不同用户的改装需求。整体结构没有冗余设计，所有受力路径都做了针对性加强，承托筒的长度刚好覆盖常规线轴的宽度，既不会因为筒身过长造成空间浪费，也不会因为筒身过短导致线轴转动时晃动。在打印作业过程中，线轴随耗材拉扯自主转动，支架的刚性结构不会随线轴转动产生共振，避免共振传导到打印头影响打印精度，同时低位安装的底座让整体重心更靠近设备框架，不会因为支架外伸造成设备重心偏移，保障设备高速打印时的整机稳定性。
