3D打印机散热用异形导风风管结构

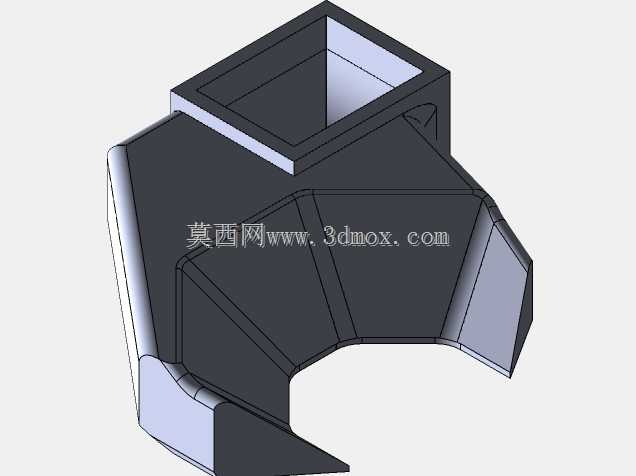

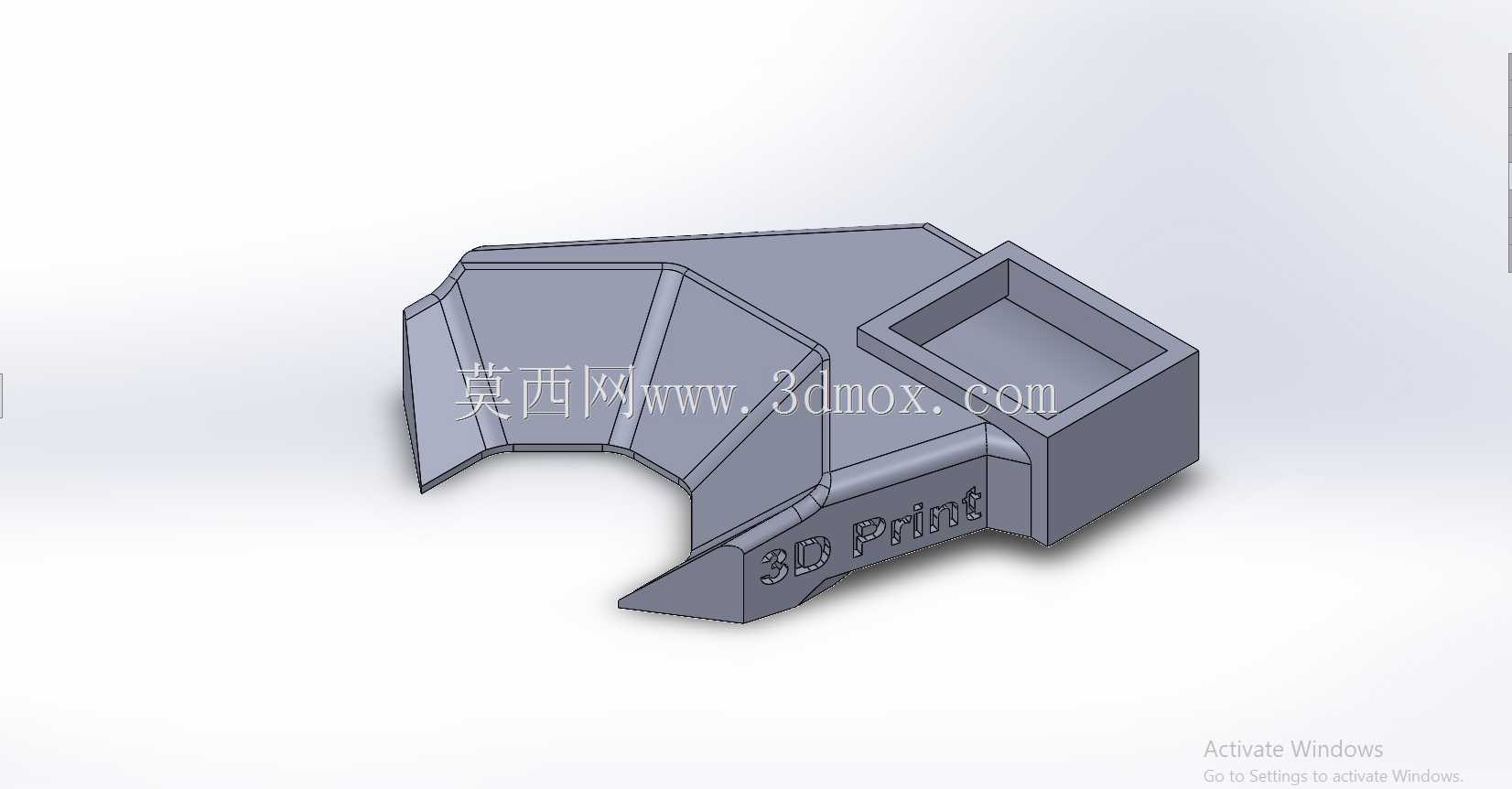

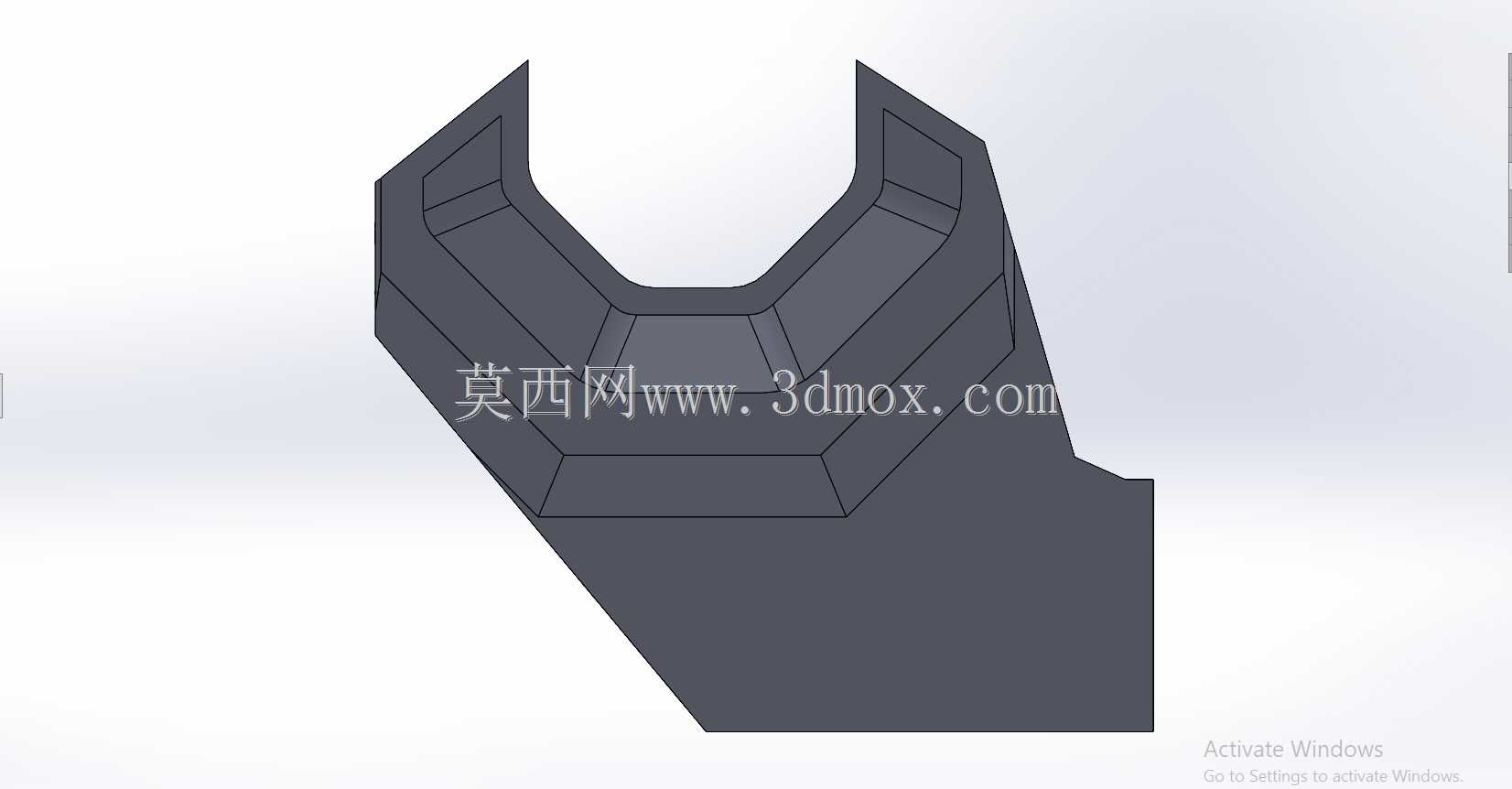

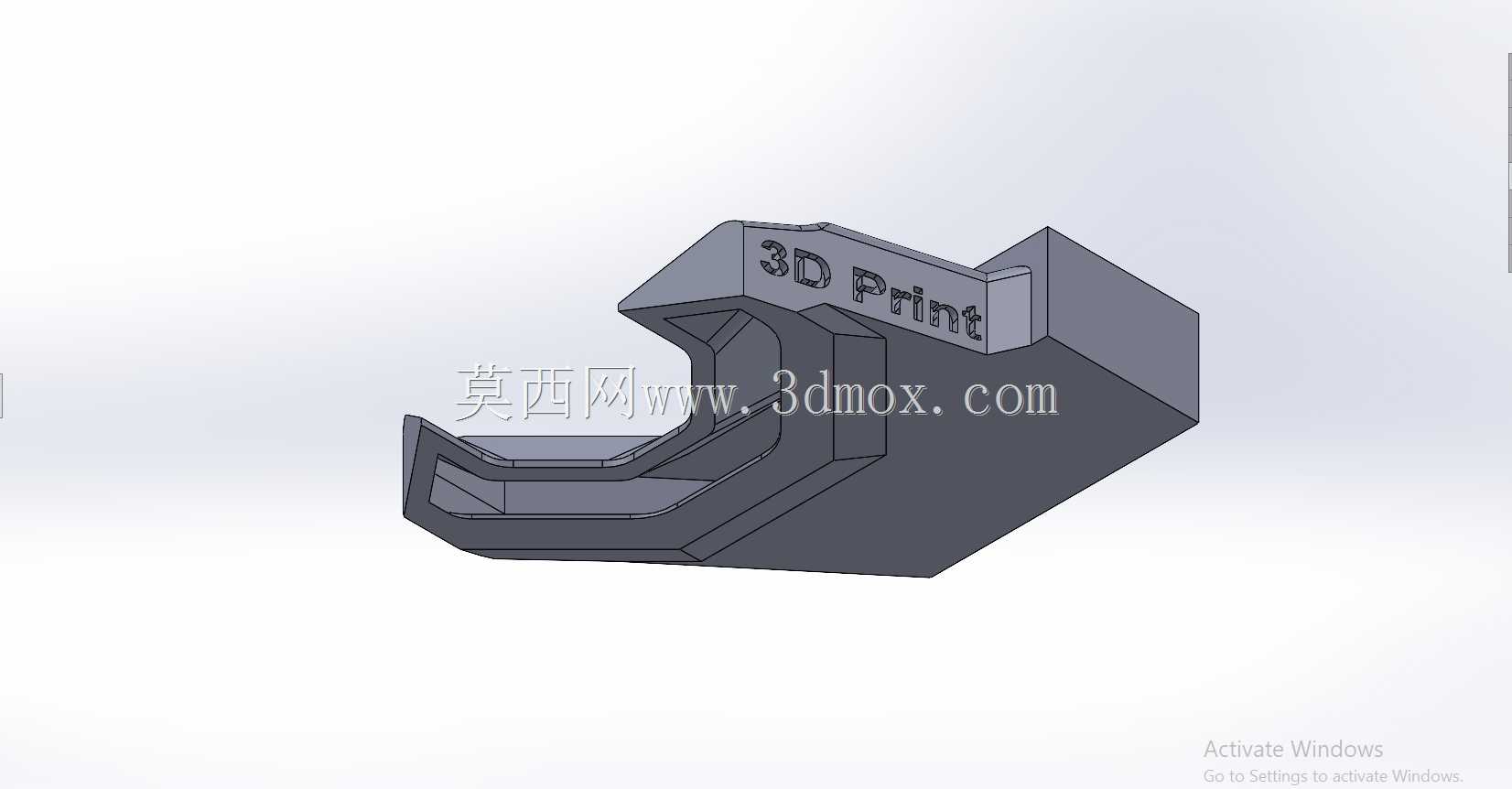

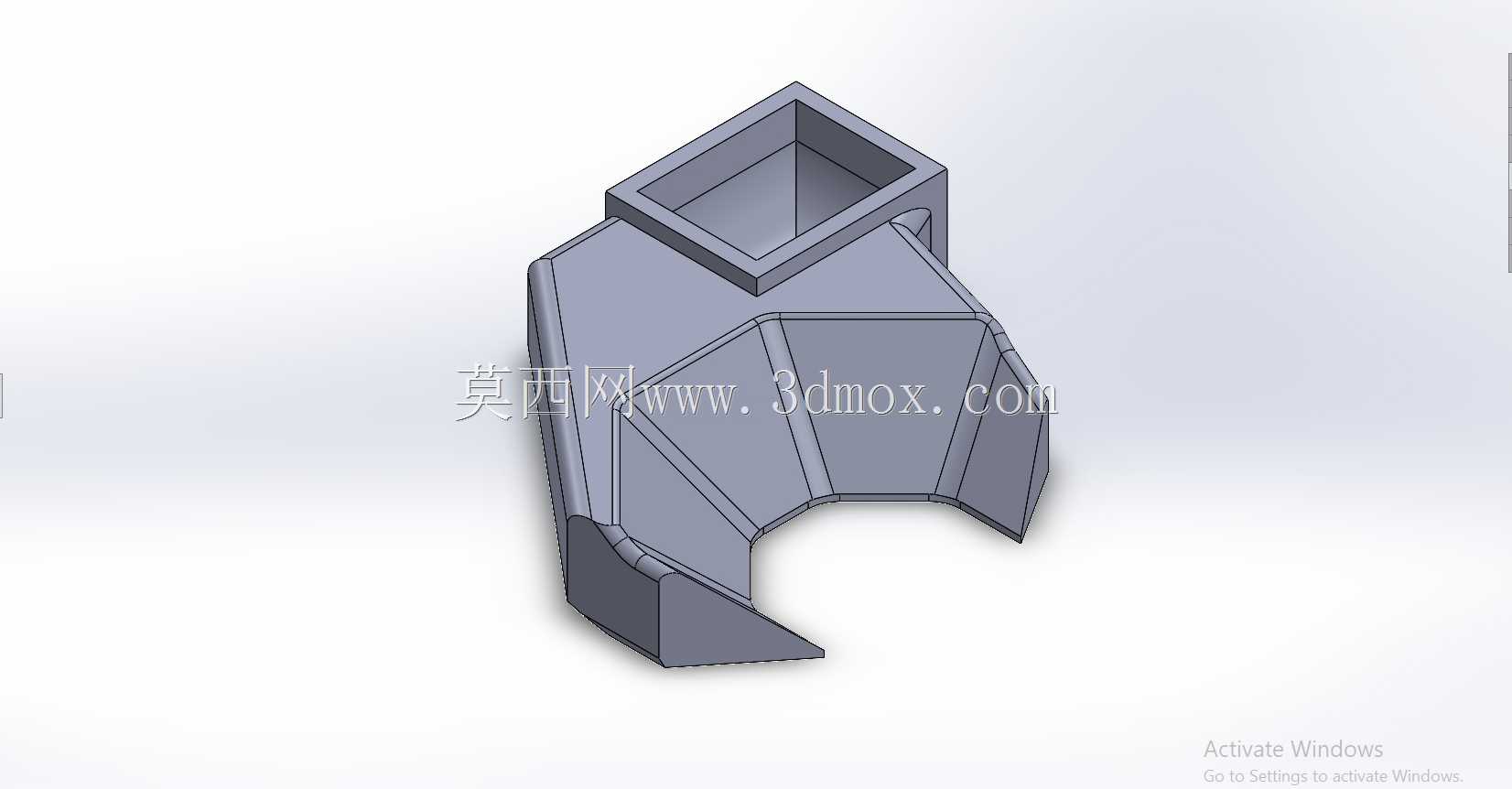

这款异形导风风管是桌面级FDM3D打印机散热系统的核心配套部件，主要作用是将散热风扇输出的冷却气流精准导向打印喷头的熔融出料区域，避免耗材挤出后冷却速率不足导致的模型翘边、层间粘结错位、悬垂结构塌边等常见打印缺陷。从结构设计来看，风管采用了变截面异形流道设计，上端的方形接口是与散热风扇出风口的对接端，尺寸完全匹配常规40mm规格轴流风扇的安装边界，接口边缘做了0.8mm的止口凸边，安装时可以直接嵌入风扇出风口的定位槽，不需要额外做密封处理就能减少气流泄漏。流道从上端接口向下逐步做分流扩散处理，将原本集中的柱状气流打散为均匀覆盖喷头出料口周边半环形区域的面状气流，下端的弧形开口完全避让打印喷头的加热块、喷嘴以及探针等部件，安装后不会和喷头的Z向升降运动、XY向平移运动产生干涉，预留的安全间隙达到2mm以上，即使设备长时间运行产生结构件轻微形变，也不会出现剐蹭喷头的问题。设计过程中充分考虑了3D打印制造的工艺特性，整体壳体壁厚统一设置为1.5mm，所有转角位置都做了R2以上的圆角过渡，没有小于45度的悬空结构，打印时不需要添加额外支撑就能直接成型，大幅降低了配件本身的制造成本和后处理工作量。流道内壁做了顺滑的曲面过渡，没有直角转折或者突兀的截面突变，能最大程度降低气流在流道内部的沿程阻力，让风扇输出的风压损失控制在15%以内，保证吹到打印件表面的气流有足够的流速，针对PLA这类冷却要求高的耗材，能让刚挤出的耗材在0.2秒内完成固化定型，有效提升打印件的表面精度和尺寸稳定性。安装时只需要通过上端接口两侧的两个M3螺丝孔就能直接固定在风扇支架上，不需要额外设计定制固定件，能适配目前市面上绝大多数的近程挤出3D打印机机型，替换原有简易直吹风管后，悬垂结构的打印角度阈值可以从45度提升到60度，大幅减少打印过程中支撑结构的使用量。
