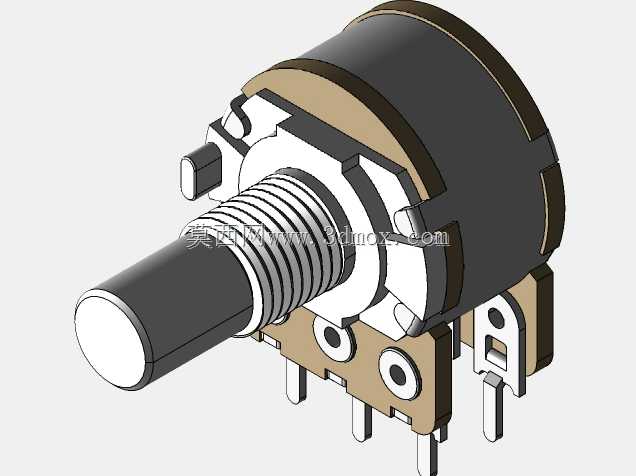

16mm规格PCB安装型阿尔法立体声电位器

这款16mm规格的立体声电位器，是音频电子设备领域应用极为广泛的被动电子调节元件，主要面向桌面音频功放、便携音箱、车载影音系统、家用音响、专业调音设备等需要双声道同步音量调节的场景设计，能够在电路中通过改变自身电阻值实现音频信号幅值的连续调整，完成音量大小控制、声道平衡校准、音色增益微调等核心功能，是模拟音频调节链路里不可或缺的基础元器件。

从实际使用场景来看，这类电位器常被布置在音频设备的前面板操作区域，用户通过外露的旋钮轴杆旋转操作即可完成调节，相比数字触控调节，它具备线性阻尼反馈清晰、调节无延迟、操作手感直观的优势，尤其受到HiFi音频爱好者和传统音频设备厂商的青睐。这款电位器采用PCB直插安装设计，引脚排布完全适配常规印刷电路板的焊盘间距，生产组装时可以直接通过波峰焊或手工焊接固定在电路板上，不需要额外的固定支架或转接结构，能够大幅简化整机的装配流程，降低生产环节的物料与人工成本。

在产品功能特性上，它采用双声道独立碳膜电阻片结构，旋转轴转动时两个声道的动触点同步在电阻膜上滑动，能够保证左右声道的阻值变化偏差控制在极小范围内，避免调节过程中出现声道音量失衡、左右声道不同步的问题，保障立体声输出的声场定位准确。轴杆采用带螺纹的金属结构，配合配套的锁紧螺母可以牢固固定在设备面板上，能够承受日常使用中频繁旋转操作的扭力，不会出现轴杆松动、位置偏移的问题。底座部分采用耐高温绝缘工程塑料材质，既能够隔绝引脚之间的导电风险，也可以承受焊接过程中的高温，避免焊接时高温导致底座变形、内部触点移位。

设计过程中，工程师充分考虑了小体积电子设备的内部空间约束，将整体外径控制在16mm，在保证调节行程足够、阻值变化线性度达标的前提下，尽可能压缩了元件的占用空间，能够适配紧凑化设计的便携音频设备内部布局。安装边界方面，轴杆伸出面板的长度可以根据设备面板厚度选配对应规格的螺母垫片，引脚伸出底座的长度刚好适配常规1.6mm厚度PCB的焊接要求，焊接后引脚不会在电路板背面突出过多，避免和其他元件产生空间干涉。内部触点采用弹性金属材质，表面做了抗氧化处理，能够保证长期使用后接触电阻稳定，不会出现调节时的杂音、接触不良等问题，旋转阻尼手感均匀顺滑，从最小音量到最大音量的旋转角度符合大众操作习惯，没有卡顿或阻尼突变的情况。底座上的定位孔可以和PCB上的定位柱配合，在焊接前完成预固定，避免焊接过程中元件偏移导致的对位不准问题，提升批量生产的组装良率。
