工业级连续式热风隧道炉结构设计

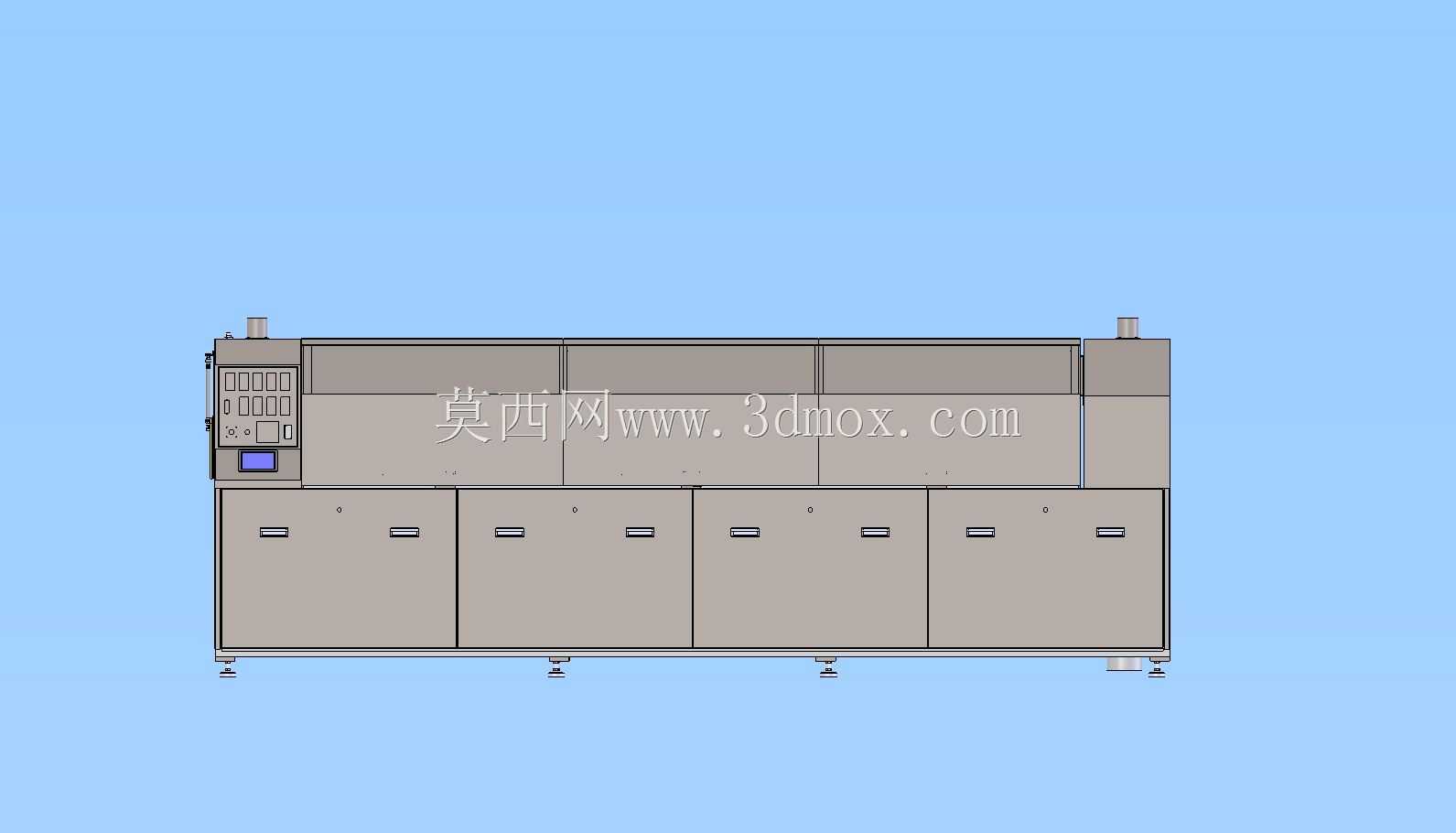

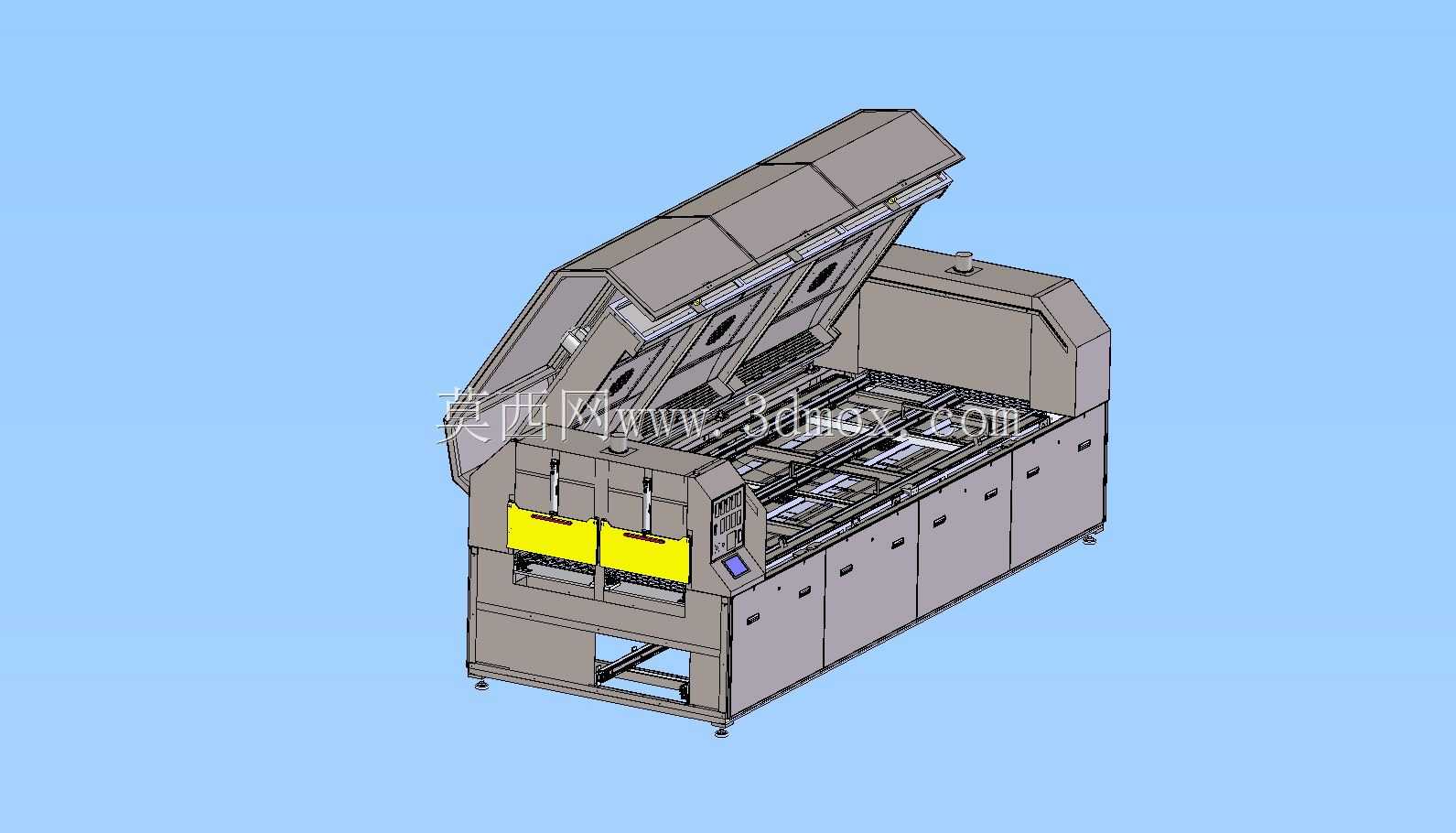

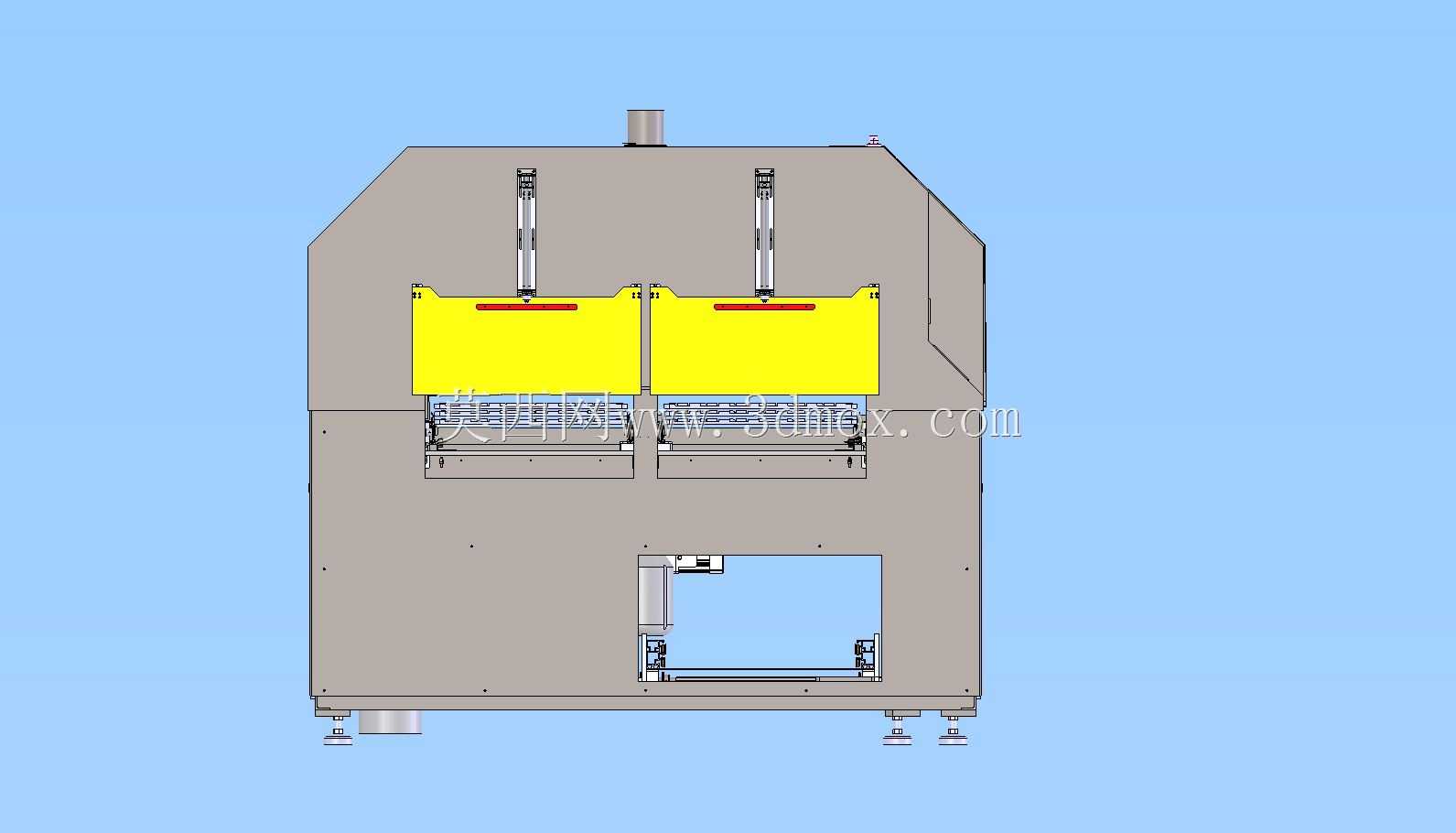

这款隧道炉主要面向电子元器件封装固化、五金工件表面涂层烘干、食品物料连续脱水、光伏组件层压后热处理等需要连续化热加工的生产场景，可直接对接上下游流水线工位，替代传统批次式烘箱，大幅提升连续生产的流转效率，减少工件上下料的人工搬运成本与等待耗时。设备整体采用分段式模块化设计思路，主体分为进料过渡段、多温区加热烘干段、冷却出料段三个核心功能区，上炉体采用可向上翻转开启的铰接结构，方便日常维护时清理炉膛内部残留、检修加热组件与输送网带，无需拆解整机外壳即可完成常规维保操作，大幅降低设备停机维护的时间成本。设备下部设置独立的柜体空间，可集成放置加热控制模块、热风循环风机、电气控制元件与输送驱动机构，既充分利用设备下部空间压缩整体占地，也能将电气元件与高温炉膛做物理隔离，避免高温长期烘烤缩短电气元件使用寿命，同时柜体采用密封式设计，可阻挡生产车间的粉尘进入元件仓，降低电路故障概率。设备正面设置有可视化操作面板与状态指示灯，操作人员可直接在面板上调整各温区设定温度、输送网带运行速度、热风循环风量等核心参数，实时监控炉膛内各点位的实际温度与设备运行状态，异常情况时设备会自动触发声光报警并切断加热回路，避免过热引发的生产安全事故。炉膛内部采用上下双向热风循环结构，可让热空气在炉膛内形成均匀的层流风场，避免出现局部温度过高或过低的温区死角，保证输送网带上不同位置的工件都能获得均匀一致的加热效果，提升批次产品的热加工良率。设备底部配置可调式支撑脚轮，既可以在车间内短距离推移调整安装位置，也可以通过调整脚轮高度来适配不同高度的对接流水线，保证输送面的水平度与衔接顺畅度，安装时无需额外制作复杂的混凝土基础，仅需平整硬化地面即可完成部署。设备两侧设置有可调节的进料口与出料口挡风结构，可根据加工工件的实际高度调整开口大小，减少炉膛内部热量从进出料口向外散失，降低设备运行的能耗，同时也能避免车间内的冷空气直接灌入炉膛影响温区稳定性。
