JS500型双卧轴混凝土搅拌设备结构设计

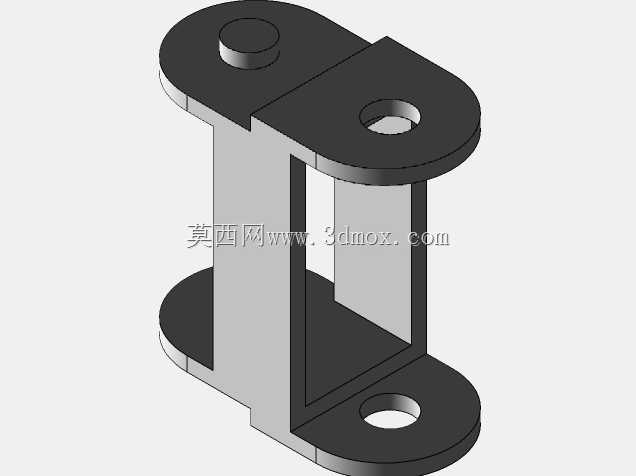

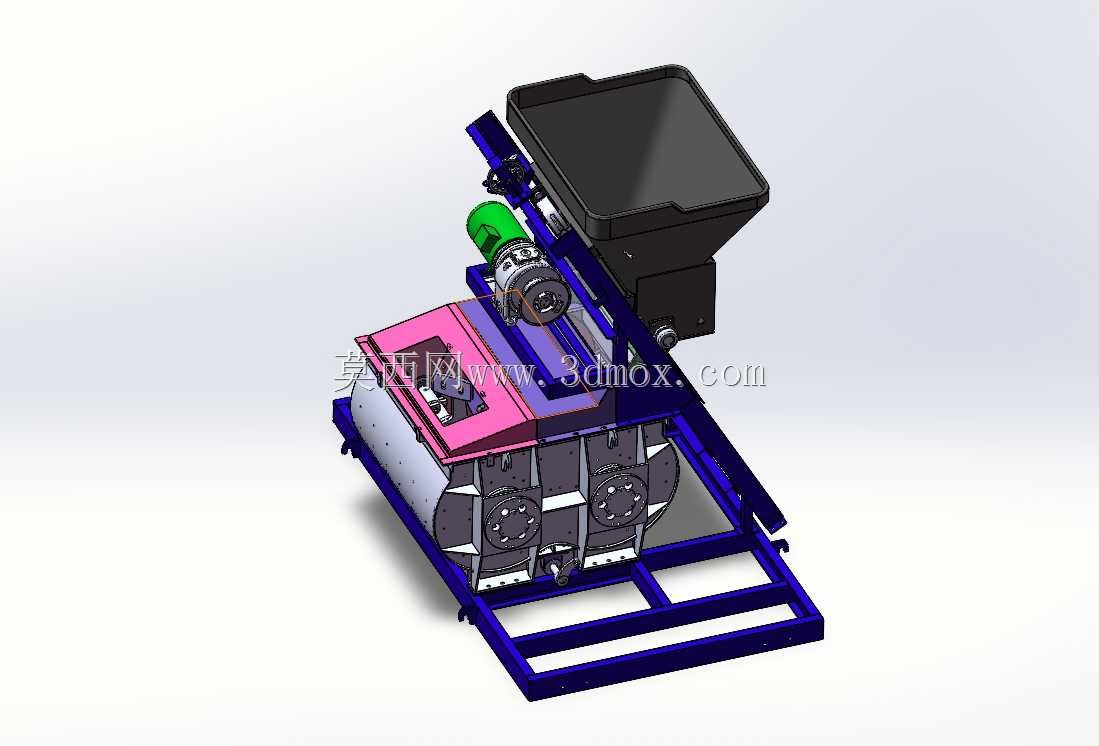

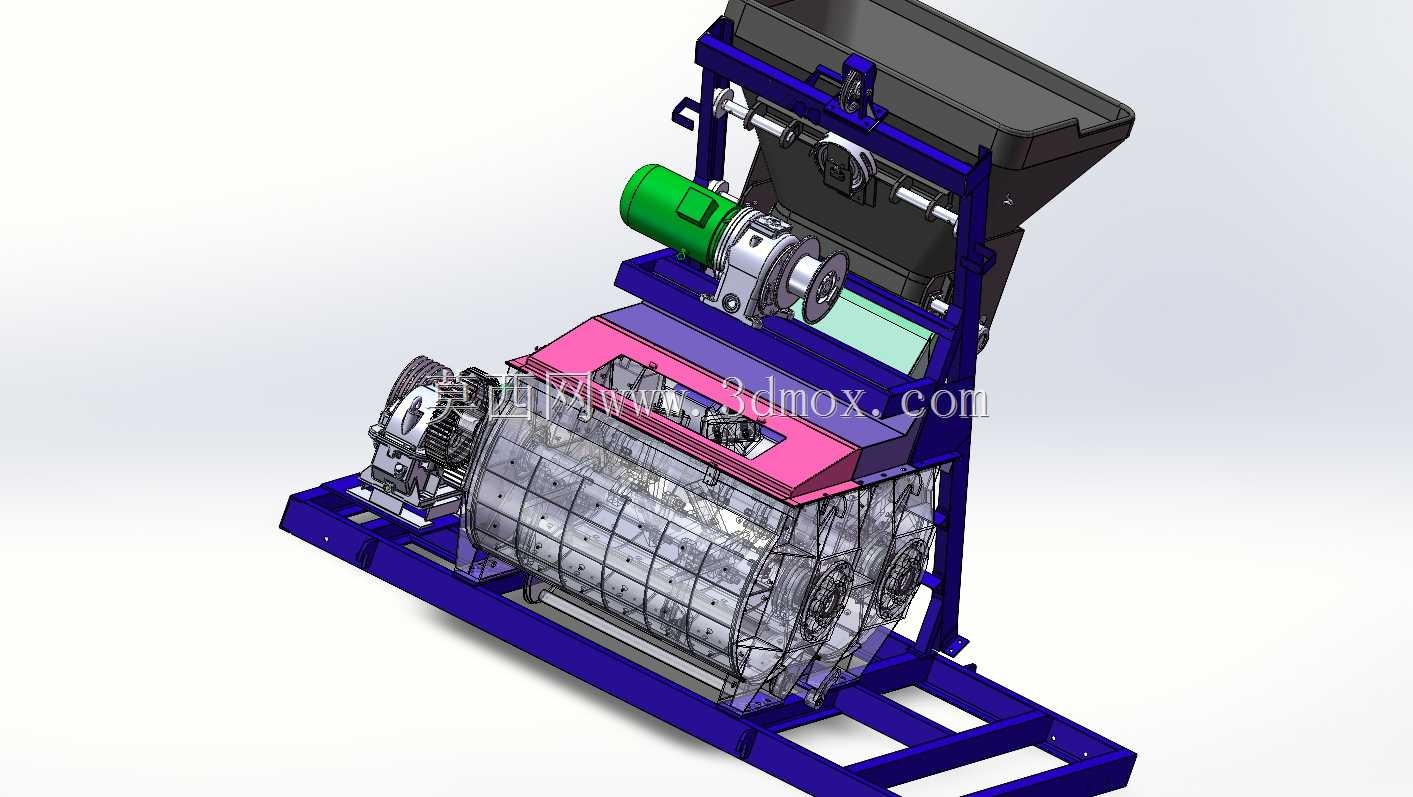

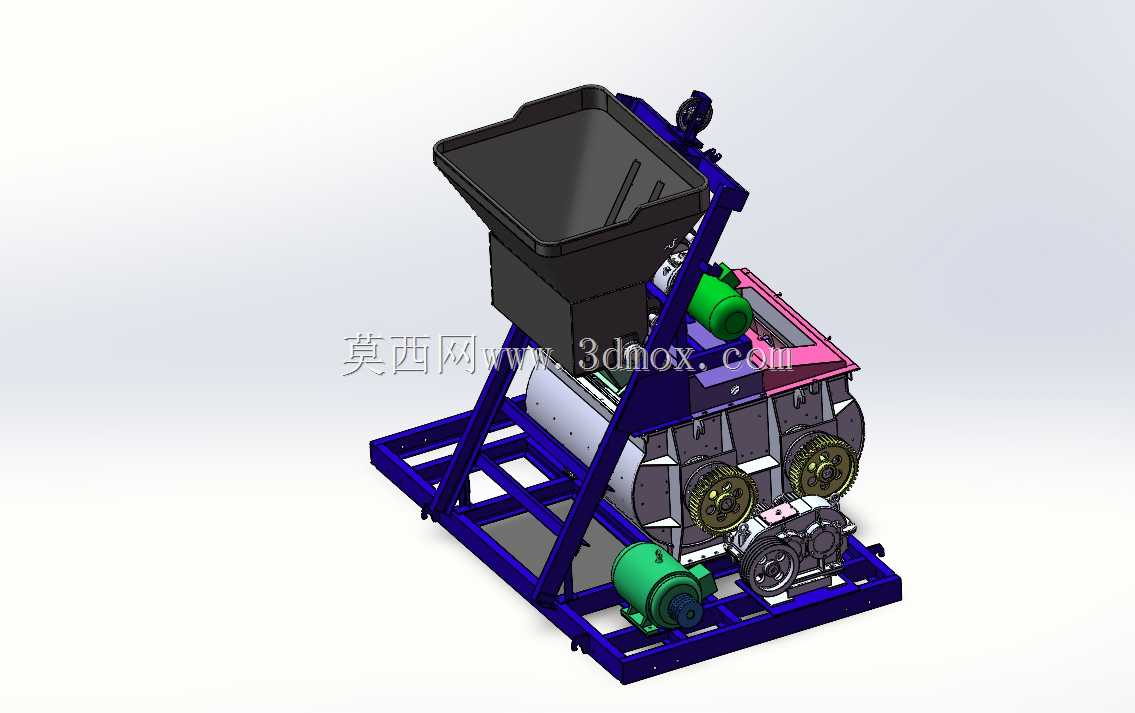

这款双卧轴强制式混凝土搅拌设备，主要面向中小型建筑施工、村镇基建、预制构件生产等场景，可完成干硬性混凝土、塑性混凝土、流动性混凝土、轻骨料混凝土及各类砂浆的均匀搅拌作业，适配常规商混站配套、现场自拌施工等多元作业需求，是中小体量工程中物料拌合环节的核心作业设备。设备整体采用集成式机架布局，底部为型钢焊接成型的整体底架，将搅拌主机、传动系统、上料机构、驱动单元整合为一体，减少现场安装的拼接工作量，底架预留的安装孔位可直接与现场预埋基础固定，适配硬化平地的安装需求，无需额外搭建复杂支撑结构，整体安装边界紧凑，可适配狭小施工场地的布设要求。上料机构采用倾斜式料斗提升结构，料斗设置有耐磨衬板与导流挡板，上料过程中可避免物料撒漏，料斗沿机架两侧的导轨运行，上止点设置有限位缓冲结构，可精准对准搅拌主机的进料口，完成投料后自动回落至待料位置，上料动作平稳无冲击。搅拌主机为双卧轴结构，两根平行布置的搅拌轴上安装有交错排布的搅拌叶片与侧刮板，搅拌过程中叶片可带动筒内物料形成剧烈的轴向与径向对流，在短时间内实现不同粒径骨料、水泥、水及外加剂的均匀拌合，筒体内壁铺设高耐磨衬板，可抵御骨料长期冲刷带来的磨损，延长筒体使用寿命，衬板采用螺栓固定结构，磨损后可快速更换，降低运维成本。传动系统采用电机配减速机的直连驱动结构，双轴通过同步齿轮实现反向同步运转，传动效率高、运行噪音低，驱动电机布置在机架侧方的预留安装位，检修空间充足，日常维护时可快速完成润滑、部件更换等操作。设备的卸料机构设置在搅拌主机底部，采用弧门卸料结构，卸料门通过连杆机构控制开合，可根据作业需求调整卸料开度，控制卸料速度，卸料完成后可完全闭合，避免搅拌过程中出现漏浆问题。整机设计充分考虑现场作业的实用性，所有外露传动部件均设置有安全防护罩，避免作业过程中人员误触引发安全风险，各润滑点均引出至便于操作的位置，日常保养无需拆解设备主体结构，可大幅降低设备运维的时间成本，适配工地高强度连续作业的使用需求。
