胶合板原木旋切剥皮加工设备结构

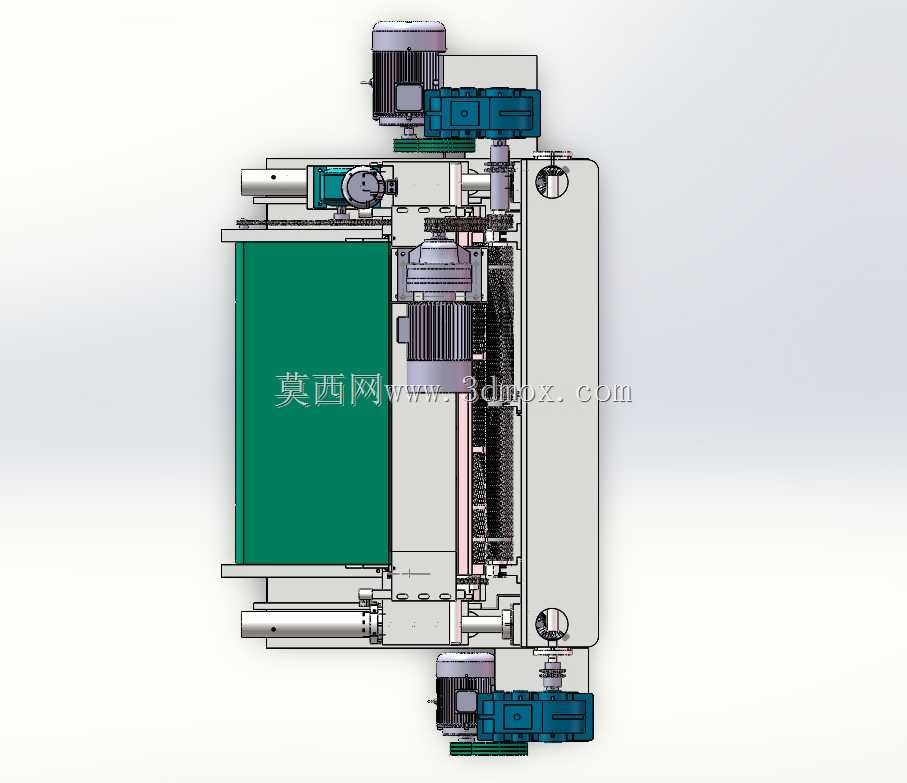

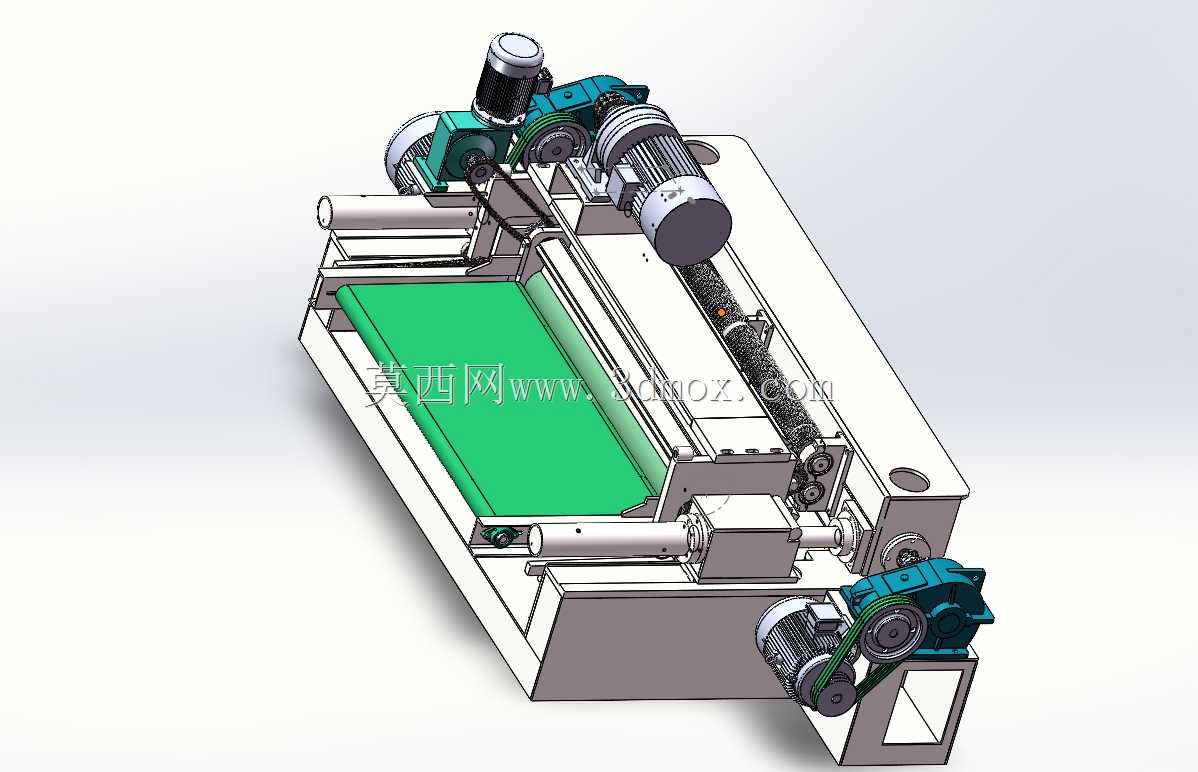

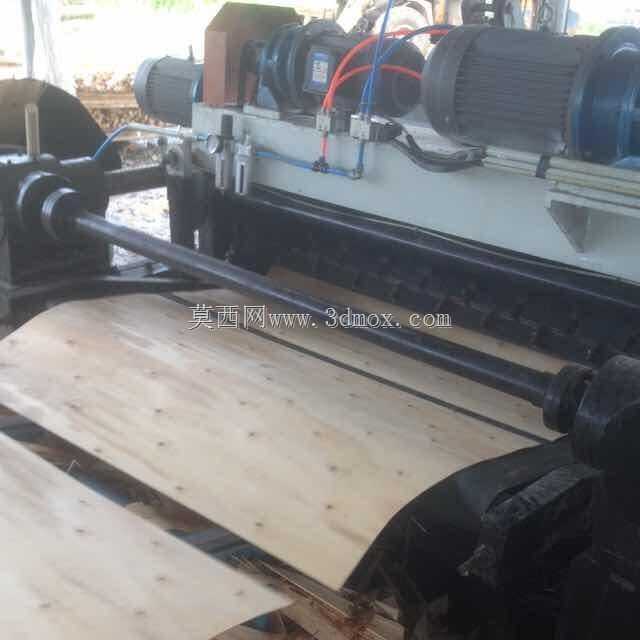

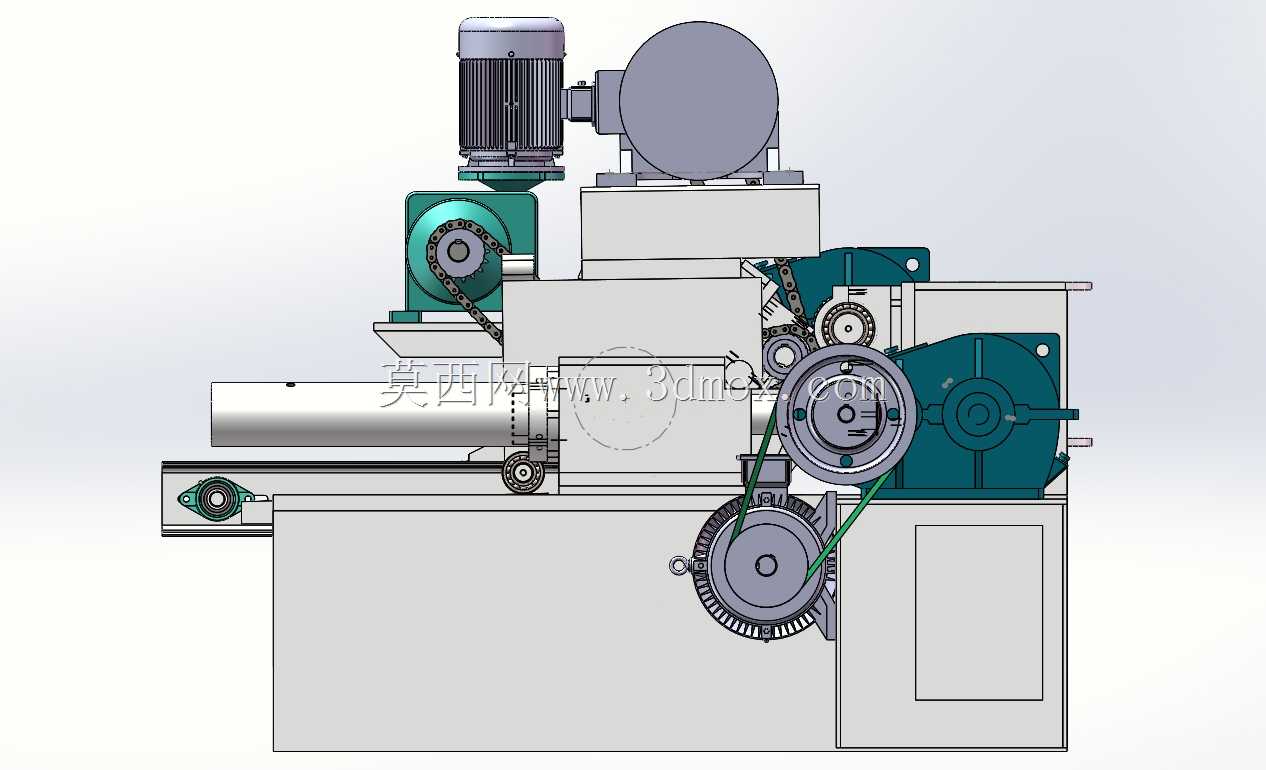

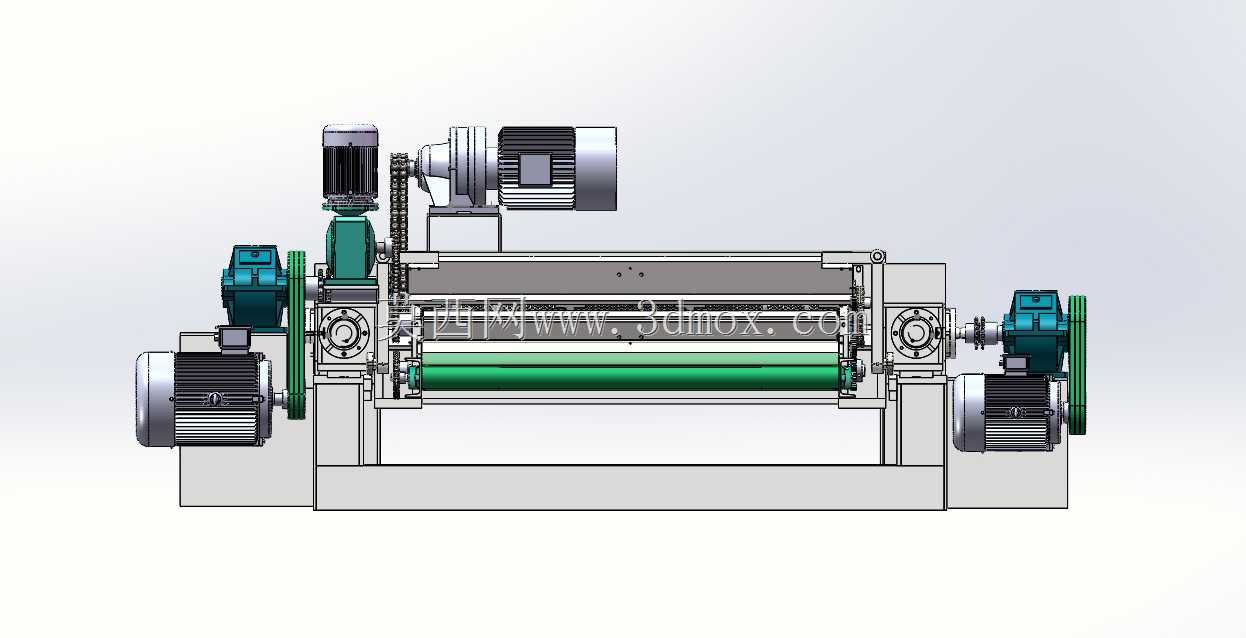

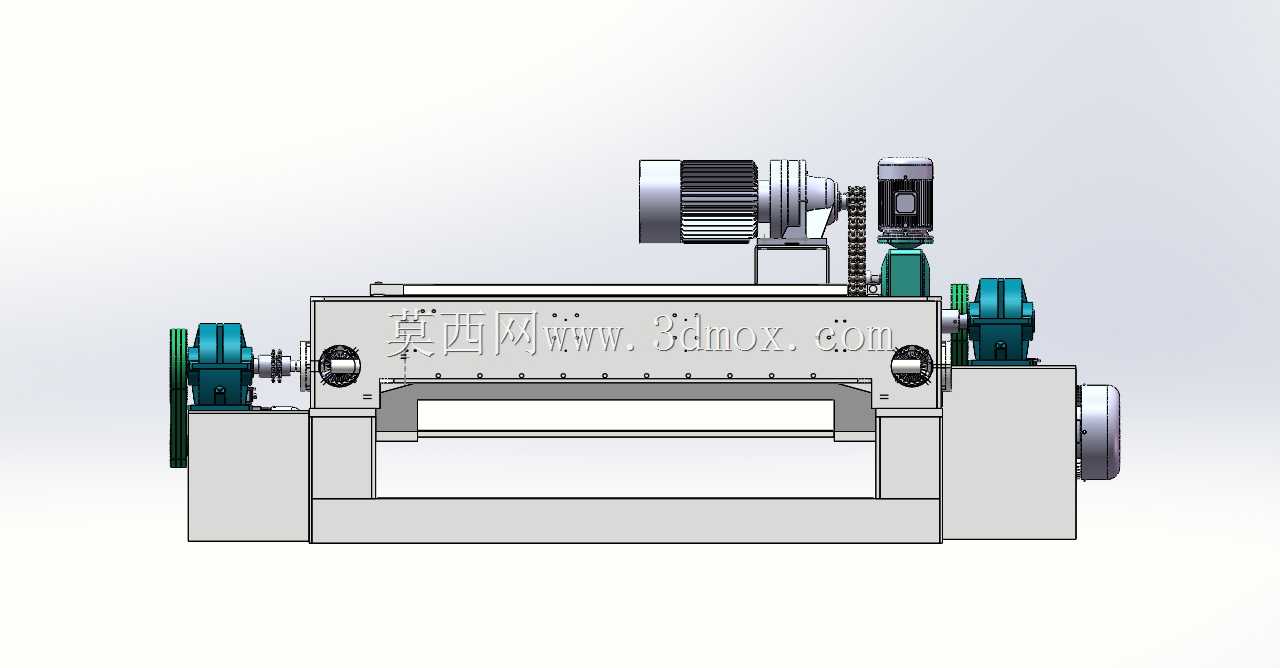

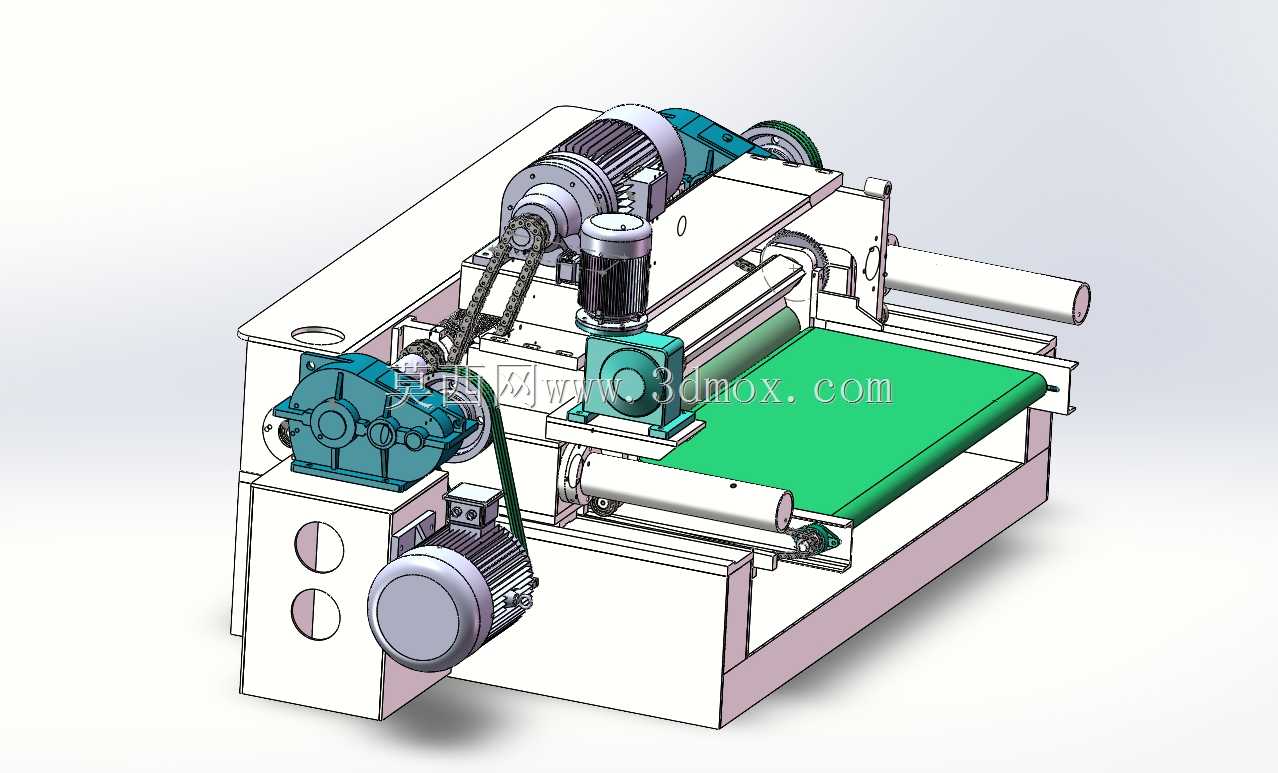

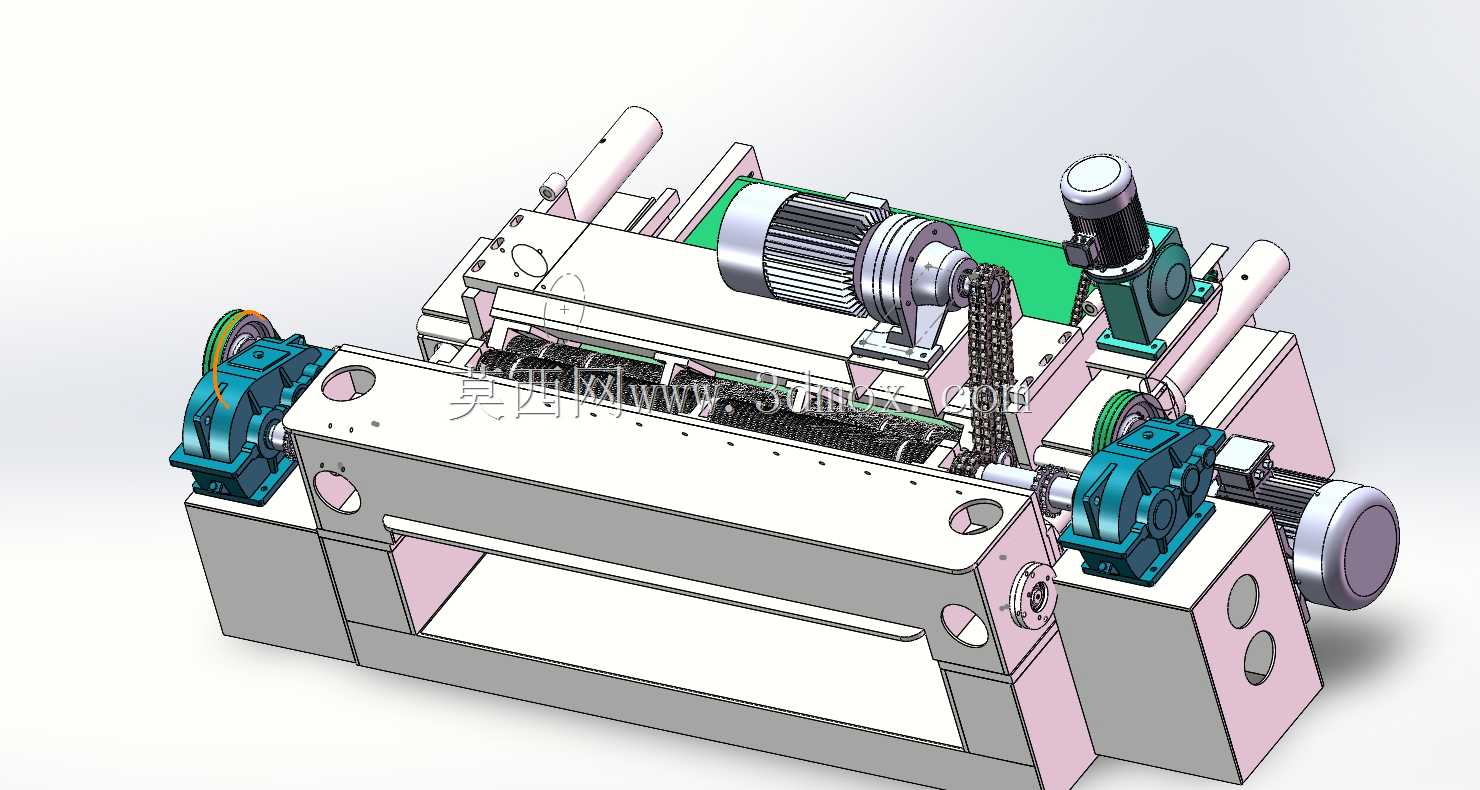

在人造板生产车间的备料工段，这类原木剥皮旋切设备承担着原木段预处理到单板产出的核心工序衔接作用，直接对接原木上料工位与后续单板干燥、组坯工序，是胶合板生产线前端的核心加工单元。设备整体采用卧式框架式焊接机身作为承载基础，底部预留的地脚安装孔可直接固定在车间硬化混凝土地面上，安装时需保证进料辊道与出料输送平台的水平度误差控制在合理范围，避免送料过程中出现原木跑偏、单板厚度不均的问题。从功能布局来看，设备集成了原木夹持旋转机构、切削进给机构、出料输送组件与多组独立传动单元，进料端的辊组可完成原木段的自动对中夹持，带动原木以设定转速旋转，配合可调整进给量的切削刀架，连续剥除原木表层树皮并旋切出设定厚度的连续单板，加工产生的树皮废料可通过机身下部预留的排料口对接车间废料输送系统，无需人工频繁清理作业区域。设计过程中针对不同径级原木的加工适配性做了结构优化，夹持机构的开合行程可覆盖常规小径级原木的直径范围，刀架的进给导轨采用线性导向结构，保证切削过程中进刀量稳定，避免出现单板厚薄差超标的问题；多台驱动电机分别对应原木旋转、刀架进给、出料输送的动力输出，传动路径上采用链传动与带传动组合的方式，既可以传递足够的切削扭矩，也能在遇到硬节等切削负载突变时起到缓冲保护作用，避免传动部件过载损坏。设备的出料端配置了绿色皮带输送平台，旋切完成的单板可直接被输送至接料工位，减少人工接料的劳动强度，机身侧面布置的减速单元与传动组件都预留了维护操作空间，日常检修时可快速拆卸防护罩完成润滑、易损件更换等操作。从安装边界来看，设备整体长度适配常规车间工段的布局间距，进料侧需预留足够的原木上料操作空间，出料侧对接单板输送线时需保证皮带面高度与后续工序的进料高度匹配，机身的电气走线都采用内置线槽布置，避免车间木屑堆积造成线路损坏，整体结构完全围绕木材加工车间的高粉尘、连续作业工况做了针对性设计，所有旋转部件都配置了安全防护罩，符合木工加工设备的安全防护要求，可直接嵌入现有胶合板生产线的备料工段使用，替换传统人工剥皮、单机旋切的分散工序模式，提升单板加工的连续化作业效率。
