手动凸轮式板材冲孔冲压工装结构

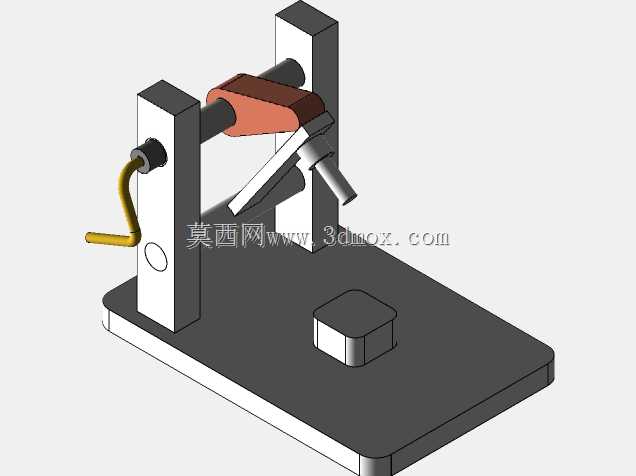

这款手动凸轮冲孔冲压工装，主要面向小型五金加工、电子元器件小批量生产、教学实训演示以及维修现场的零散板材冲孔作业场景，在没有大型冲压设备的零散加工场景下，能够替代重型压力设备完成薄型金属板材、软质塑胶片材的冲孔、浅压印、小型铆压工序，尤其适合多品种小批量的试制加工环节，无需外接动力源即可完成作业，对作业场地的供电、空间要求极低。设备核心采用偏心凸轮机构作为力的放大与传动结构，通过摇臂带动凸轮轴转动，将手动输入的小扭矩旋转力转化为垂直方向的大行程冲压力，相比传统的杠杆式手动冲床，凸轮机构在冲压行程末端能够提供稳定的保压力，避免冲孔过程中出现材料回弹导致的孔边毛刺、冲孔不彻底的问题，同时凸轮的轮廓曲线经过优化，下压过程匀速平稳，回程阶段带有自动抬升的轨迹设计，操作时无需额外提拉冲头，单次摇臂转动即可完成完整的冲压-回程循环，大幅降低操作的劳动强度。工装整体采用立式双立柱支撑结构，底部为带圆角的矩形安装底座，底座上预留了工件定位凸台，能够快速对齐待加工板材的定位基准，避免冲孔位置出现偏移；双立柱分别承担凸轮轴支撑与冲头导向的功能，左侧立柱集成了摇臂转轴与复位弹性弯管结构，摇臂采用符合人体工学的弯曲造型，握持操作时手腕无需过度弯折，长时间操作也不易产生疲劳；右侧的冲头导向座能够保证冲头垂直上下运动，冲头与底座定位凸台的同轴度经过设计校核，冲孔的位置精度可以控制在小批量加工的公差允许范围内。从安装边界来看，这款工装整体占地面积较小，底座的长宽尺寸适配常规的工作台面安装需求，无需额外浇筑基础，通过底部的安装孔即可固定在常规钳工工作台、木质操作台上，整体高度适配成年操作者站立操作的舒适高度，操作时无需弯腰或抬臂，符合现场作业的人机工程要求。在功能设计上，这款工装没有复杂的电控、液压元件，所有部件均为纯机械结构，日常维护仅需定期在凸轮接触面、冲头导向面添加润滑脂即可，故障率极低，即使在无供电的野外维修、现场抢修场景下也能正常使用；冲头部分采用快换式结构设计，可以根据加工需求更换不同直径、不同形状的冲头，完成圆孔、方孔、异形浅冲压的不同加工需求，适配厚度在1mm以内的冷轧钢板、2mm以内的铝板以及各类软质非金属片材的加工需求，在小型加工厂的样品试制、职业院校的机械原理教学、五金维修门店的零散加工场景下都有很高的实用价值，能够以极低的成本满足小批量冲压加工的需求，避免了大型冲压设备开机成本高、小工件加工调试繁琐的问题。
