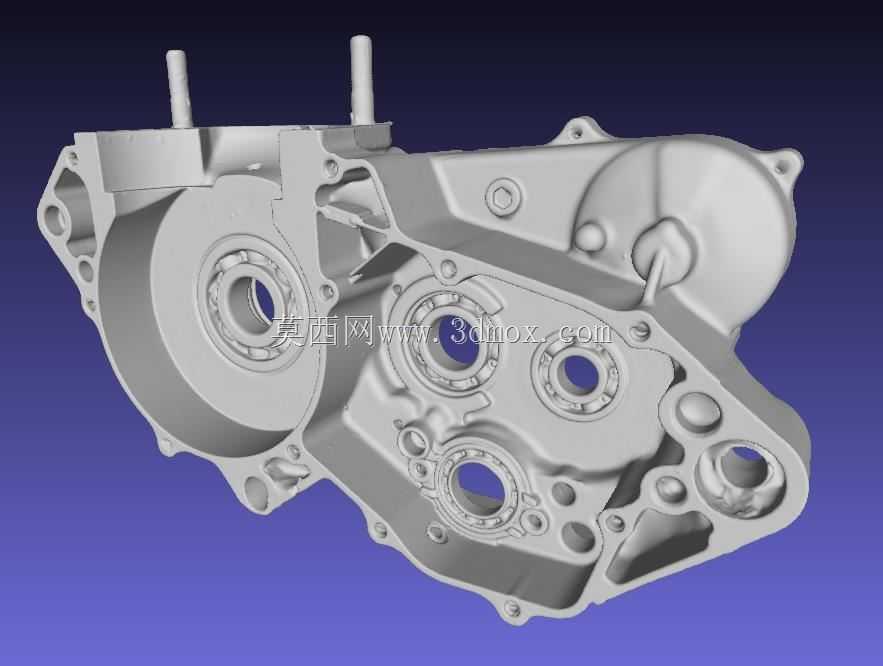

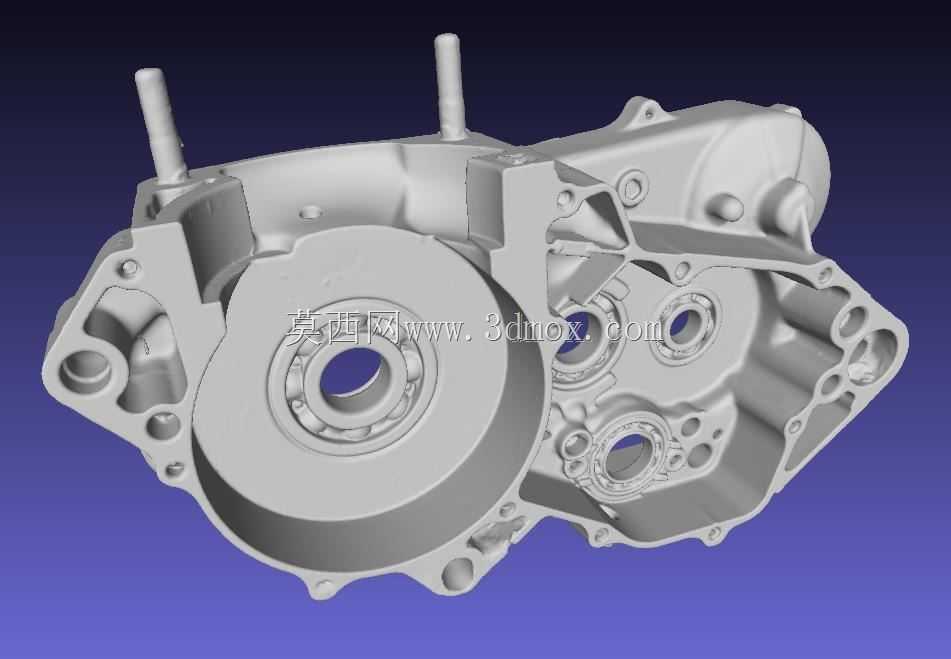

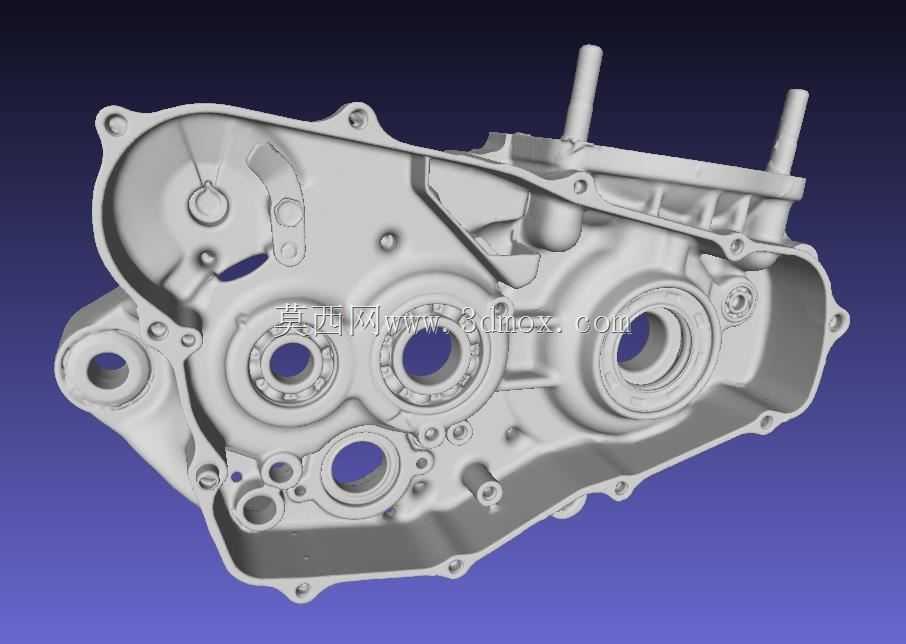

本田CR500摩托车发动机右侧壳体结构

该结构为大排量越野摩托车动力单元的右侧承载壳体，是单缸二冲程发动机核心的基体支撑部件，主要应用于非铺装路面骑行的越野摩托动力总成中，承担着动力端右侧各运动构件的定位、密封与载荷传递作用。在实际整车运行场景中，该壳体既要容纳曲轴右端、离合器总成、启动机构等核心传动部件，还要隔绝曲轴箱内润滑油与外部泥水、沙尘的侵入，同时承受动力输出过程中产生的交变振动、冲击载荷，是保障发动机在高负荷越野工况下稳定运行的关键结构件。从功能特性来看，该壳体集成了多组轴承安装位，对应曲轴、变速轴、启动轴等不同回转构件的同轴度定位需求，各安装孔位的位置精度直接决定了内部传动构件的运转平顺性，避免因定位偏差导致的齿轮偏磨、轴承异常损耗问题；壳体表面分布的加强筋结构沿着载荷传递路径布置，在不额外增加过多壁厚的前提下提升了整体结构刚度，可抵御越野骑行中飞石撞击、车架形变传递的外力作用；伸出的柱状结构为缸头连接定位柱，用于实现缸体与曲轴箱的精准对接，保证气缸与曲轴的垂直度要求，避免活塞运行过程中出现偏缸故障。从设计思路层面，该结构完全围绕二冲程单缸发动机的布局逻辑展开，右侧壳体作为曲轴箱的分体组成部分，合箱面的密封槽设计可配合密封垫实现左右箱体的紧密结合，防止曲轴箱漏气影响二冲程发动机的扫气效率；各轴承座的壁厚经过梯度设计，在轴承压装区域预留足够的承压厚度，向壳体边缘逐渐过渡减薄，兼顾结构强度与轻量化需求，适配越野摩托车对整备质量的严苛控制要求。从安装边界来看，该壳体的外围安装孔位对应车架连接点、侧盖固定点、附件安装位的布局，各连接点的位置尺寸与整车架、外围覆盖件、离合操纵机构的安装空间完全匹配，合箱后的整体轮廓不会与车架主梁、悬挂摇臂、脚踏组件发生运动干涉；内部腔体的容积经过匹配设计，既满足离合器总成、初级减速齿轮的布置空间需求，也预留了润滑油的存储与回流通道，保证高负荷运转时各摩擦部件能得到充分润滑，同时避免运转过程中润滑油过度搅动造成功率损耗。
