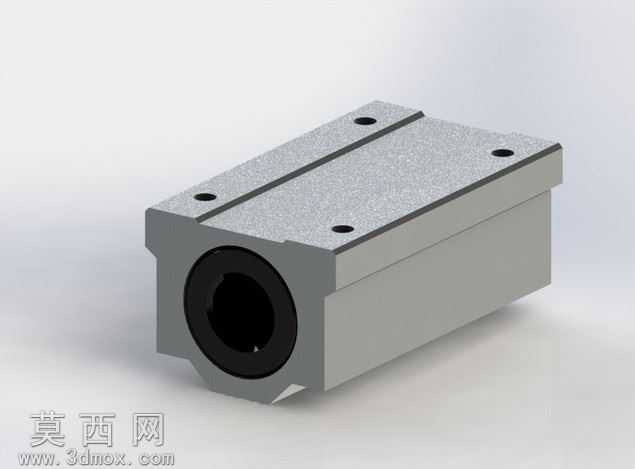

16毫米规格双块支撑线性滚珠轴承

本作品为适配16毫米轴径的线性滚珠轴承三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计通用规范，还原实物的结构特征与装配逻辑。建模阶段首先梳理线性滚珠轴承的功能需求，明确其作为直线运动导向部件的核心作用，针对双块支撑的结构特性，先完成基准轴、基准面的搭建，确定整体安装基准与运动基准。主体滑块部分采用拉伸、切除等基础特征构建外部轮廓，精准还原滑块上的四个安装定位孔的位置、孔径与沉孔深度，保证安装面的平面度符合实际装配要求；滑块内部的轴承容纳腔采用回转切除特征完成，精准匹配16毫米轴径的配合公差，腔体内的滚珠循环沟槽通过扫描特征完成建模，还原沟槽的曲率半径与导向角度，保证滚珠循环路径的顺畅性。两端的密封端盖单独建模后完成装配配合，还原端盖与滑块主体的卡扣定位结构，端盖中心的轴孔预留合理的密封间隙，符合实际产品的密封设计逻辑。渲染阶段为模型赋予贴合实物的材质属性，滑块主体采用喷砂阳极氧化铝合金材质，调整材质的粗糙度、金属度参数还原亚光金属质感，内部滚珠采用高抛光轴承钢材质，设置合适的反射率体现金属光泽，端盖部分采用工程塑料材质，调整漫反射参数还原哑光塑料的视觉效果。灯光布置采用三点布光法，主光源提供主要照明凸显模型轮廓，辅光源消除暗部死黑，补光突出安装孔、沟槽等细节结构，最终渲染效果清晰展现模型的结构层次与材质差异。设计过程中重点考量双块支撑结构的刚性优势，相较于单支撑结构，双块支撑可有效提升承载能力与运动稳定性，建模时严格控制各部分的壁厚、加强筋位置，还原实物的刚性设计，所有特征均采用参数化建模方式，关键尺寸设置参数关联，可根据实际需求快速调整轴径、安装孔距等参数，适配不同的直线传动场景，模型各部分无干涉、无破面，可直接用于装配验证、运动仿真与工程图导出。
