高增益水平波纹蓝牙喇叭天线结构

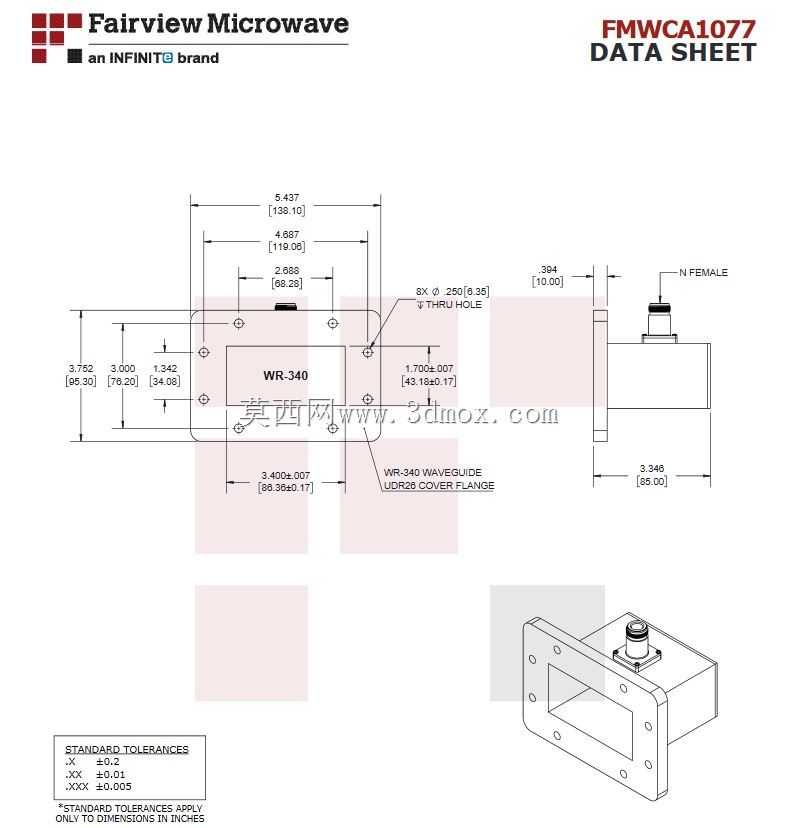

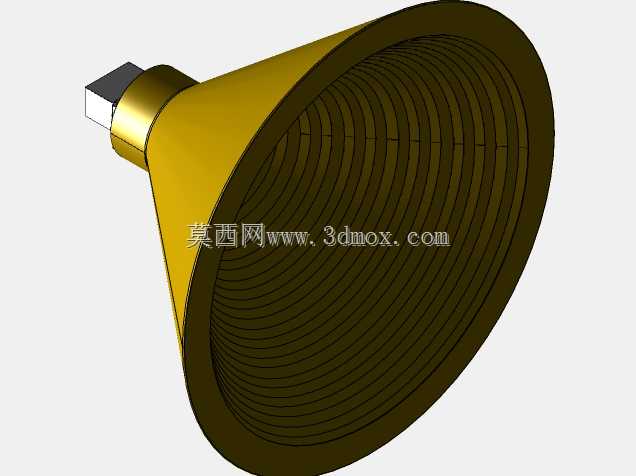

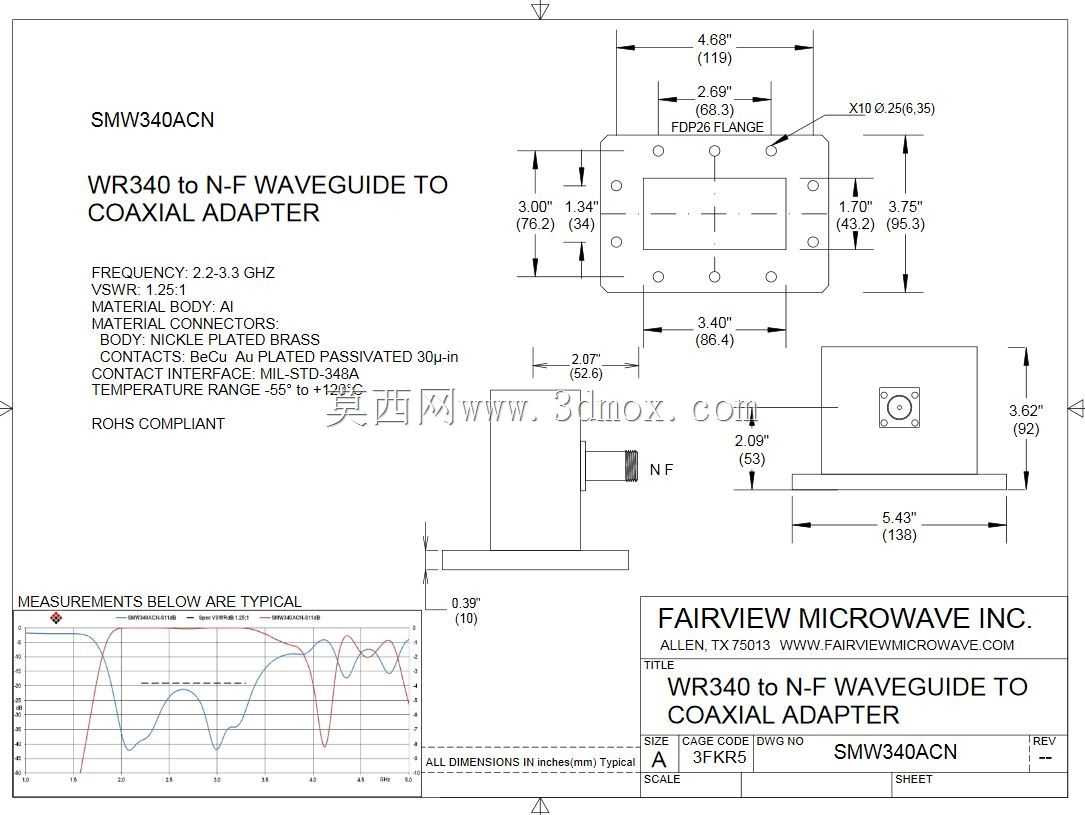

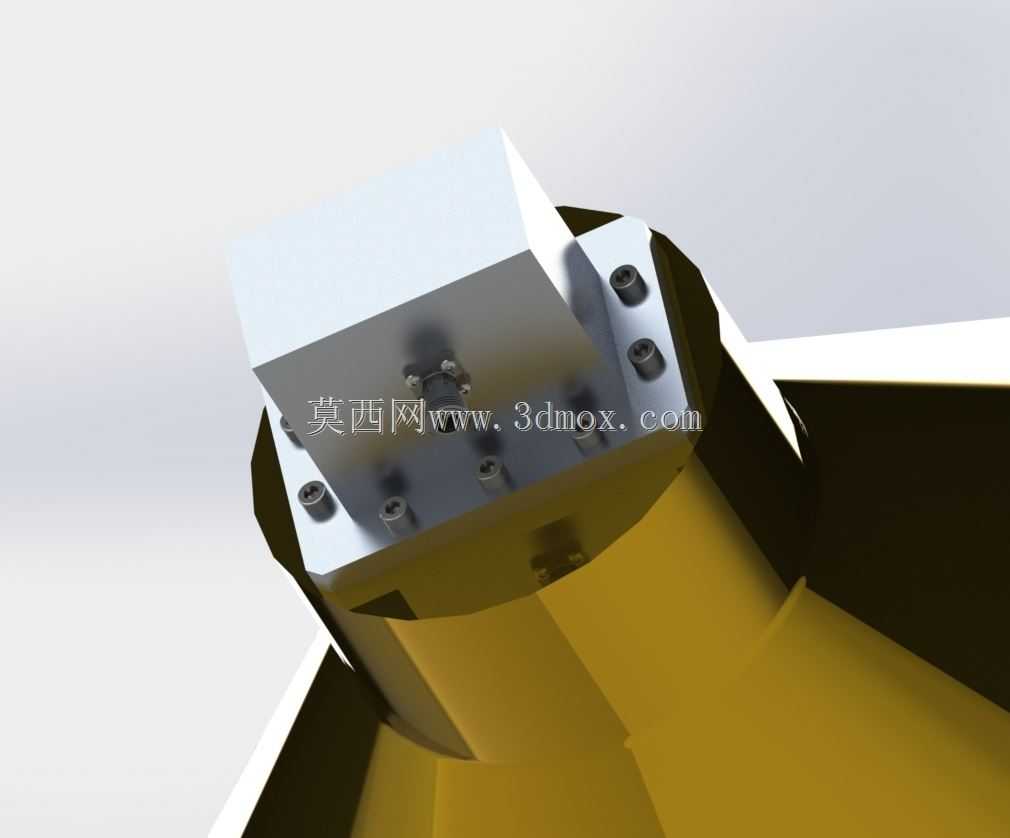

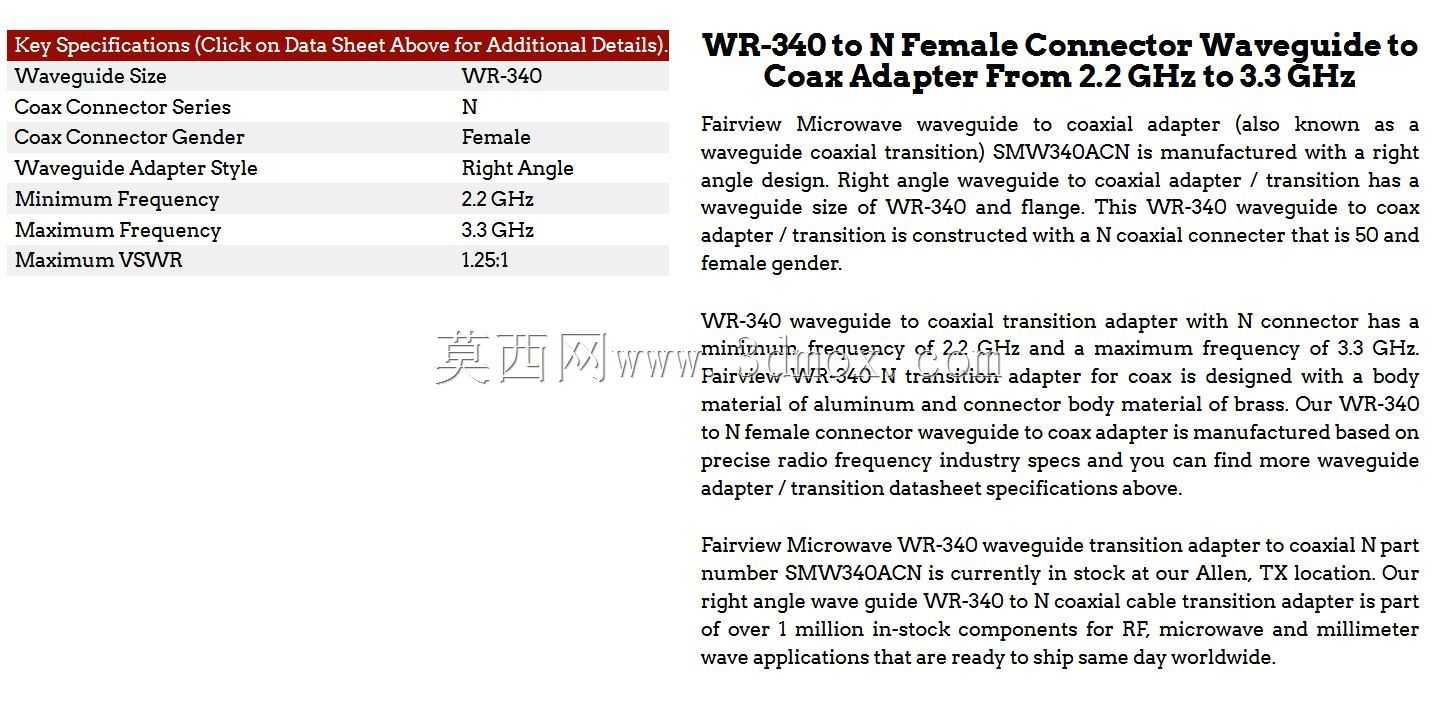

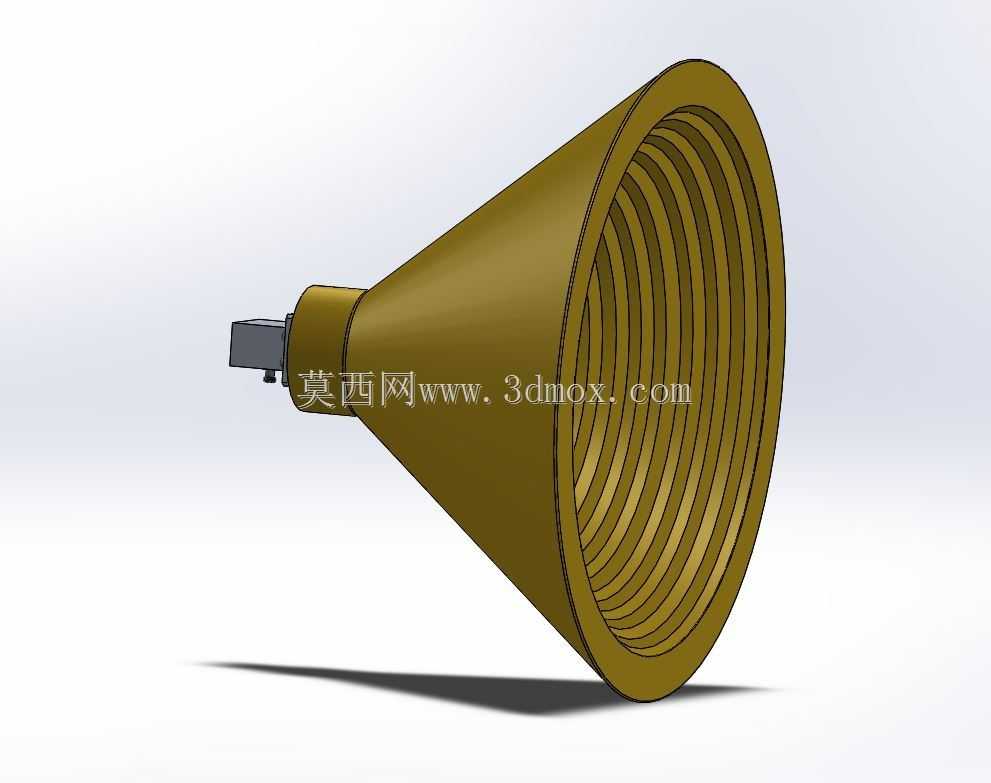

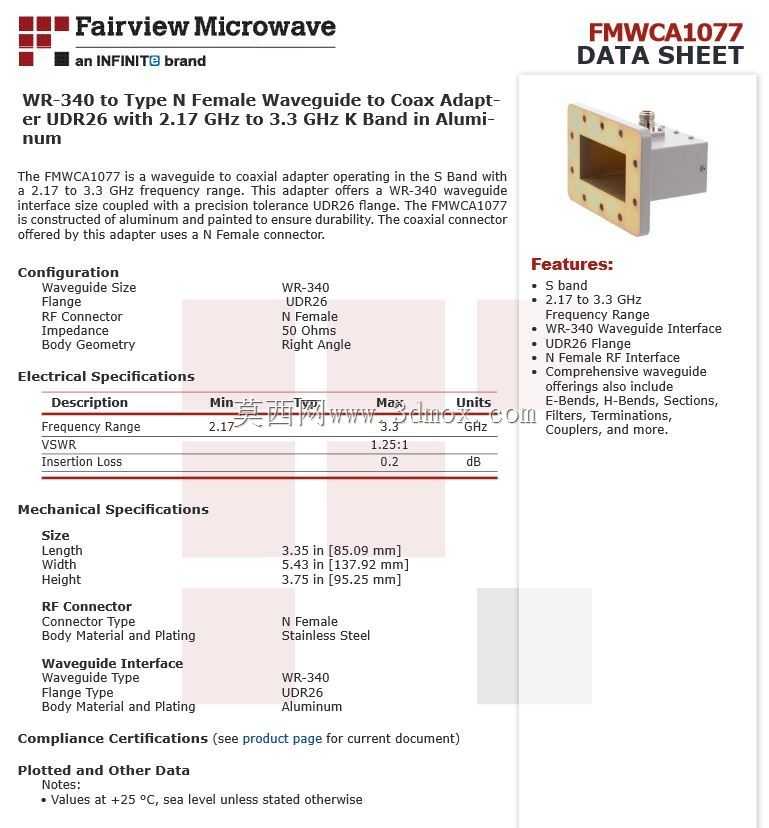

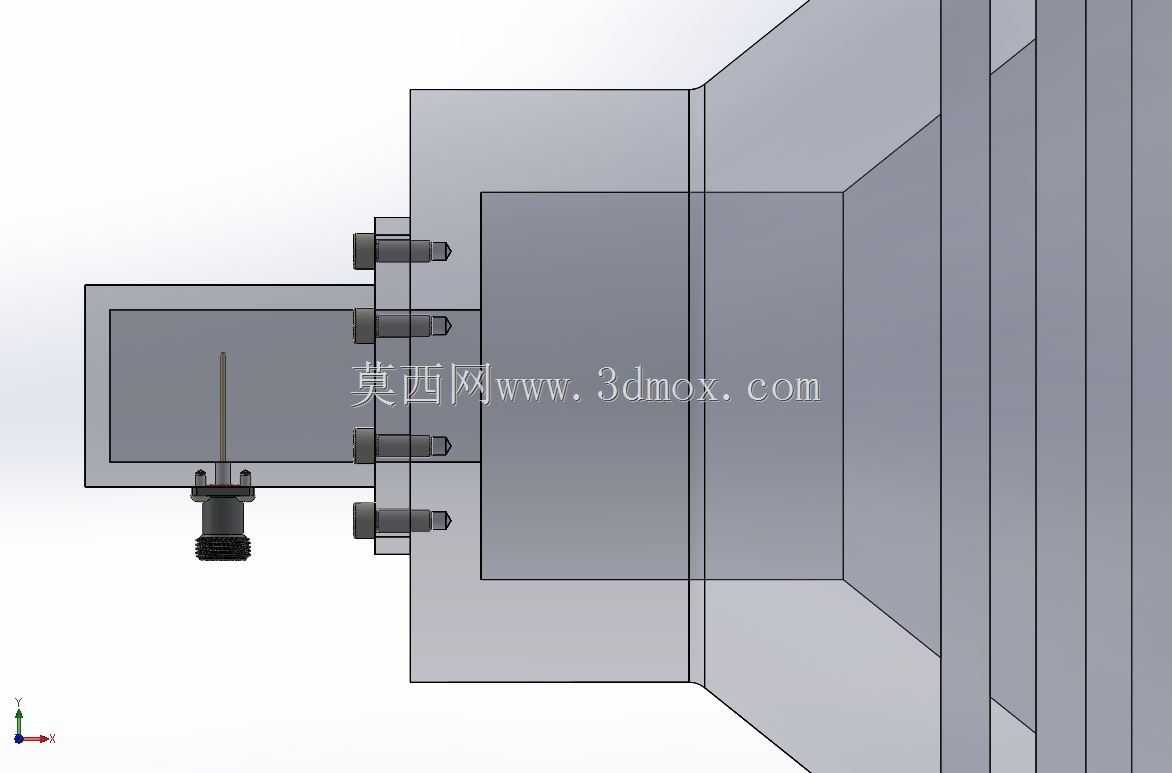

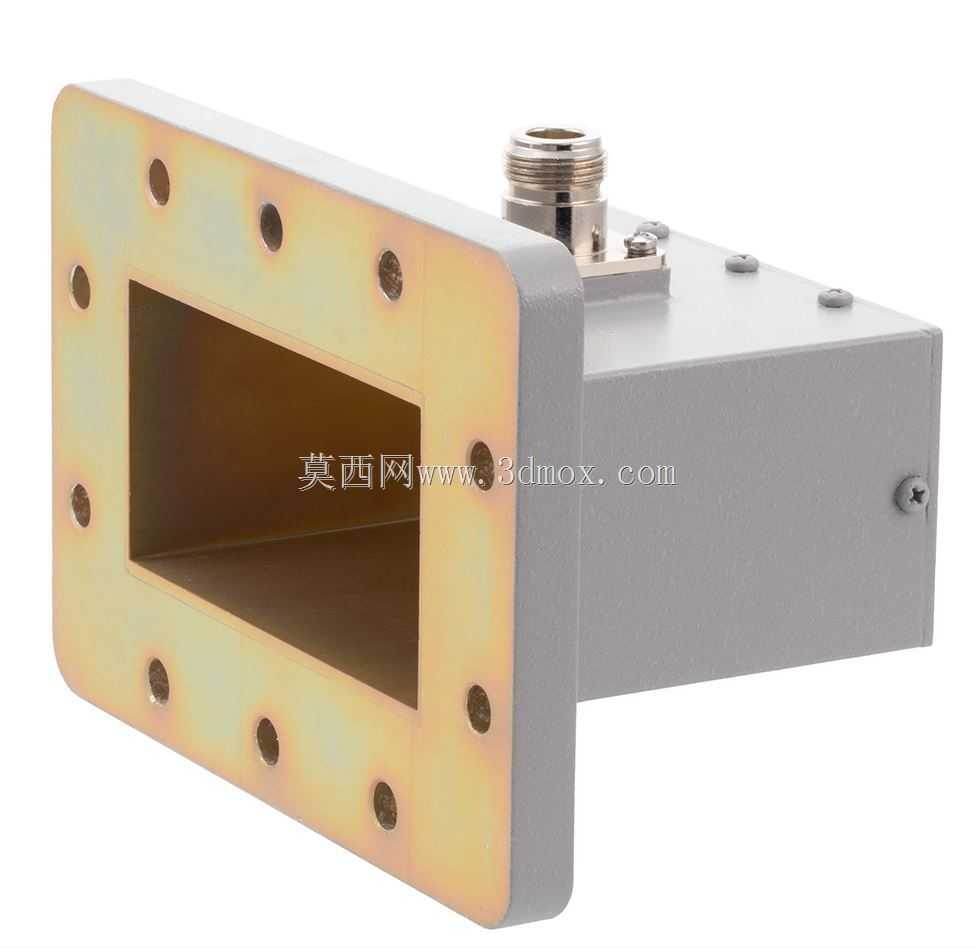

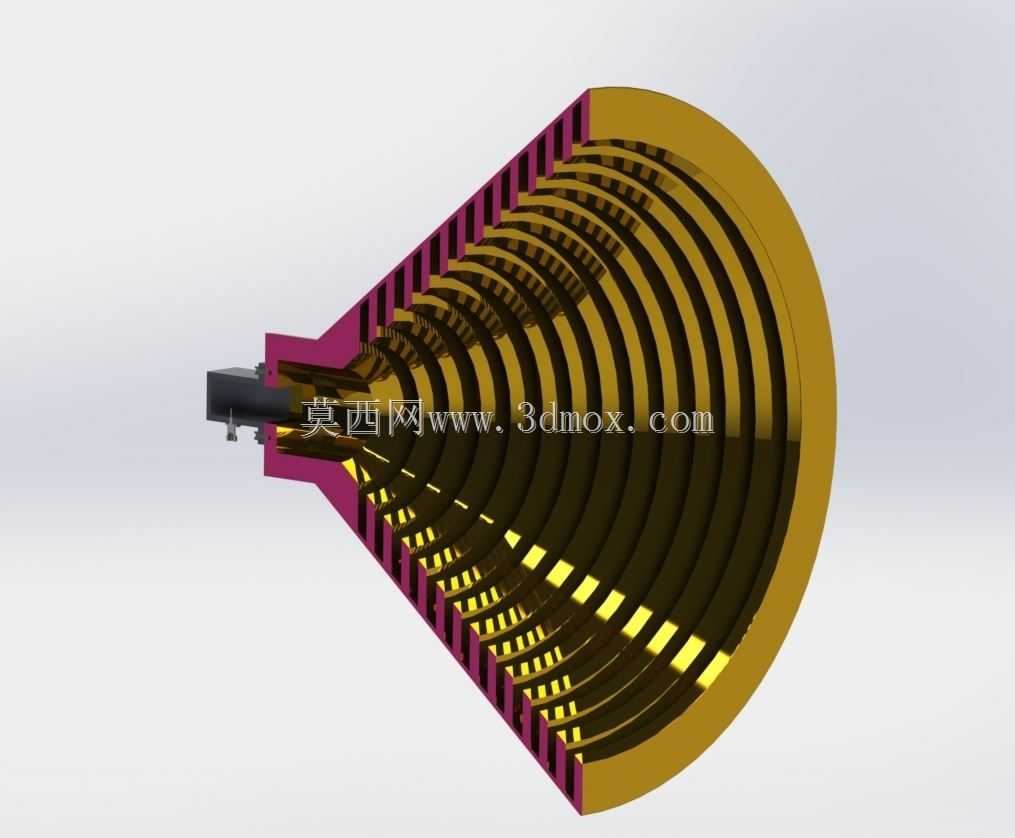

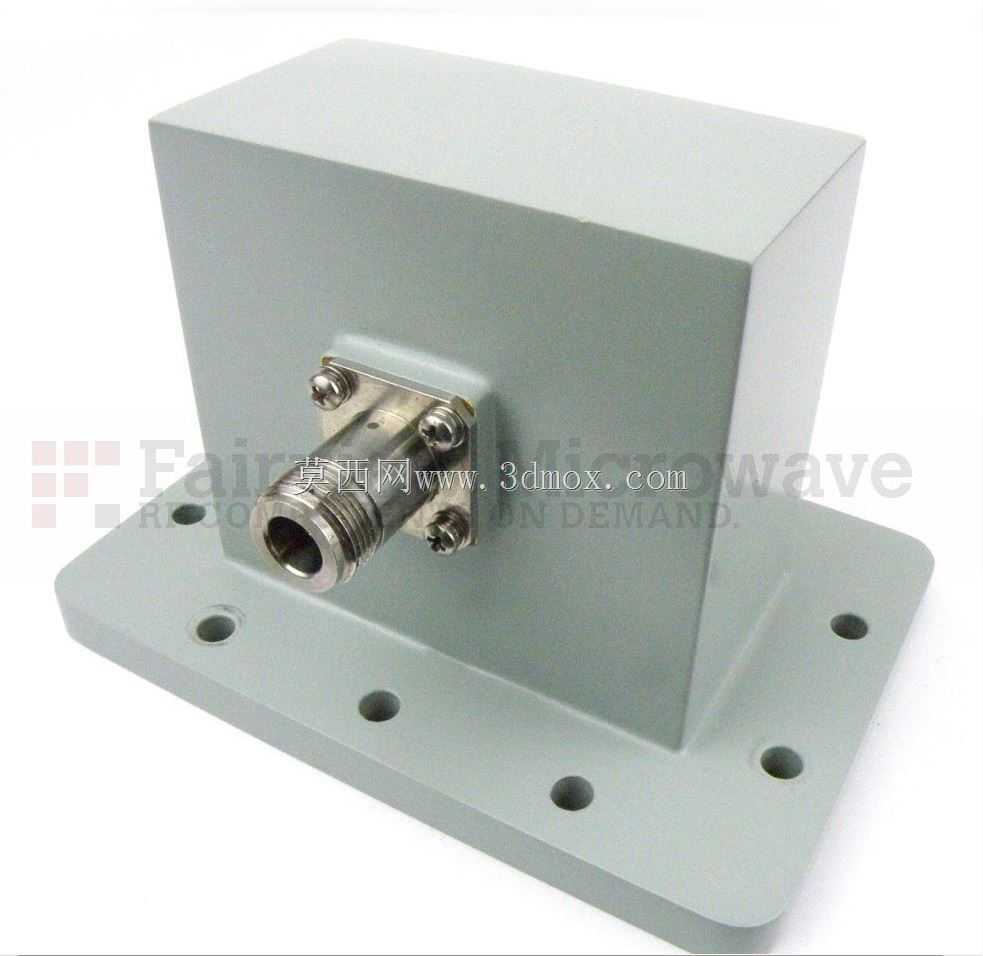

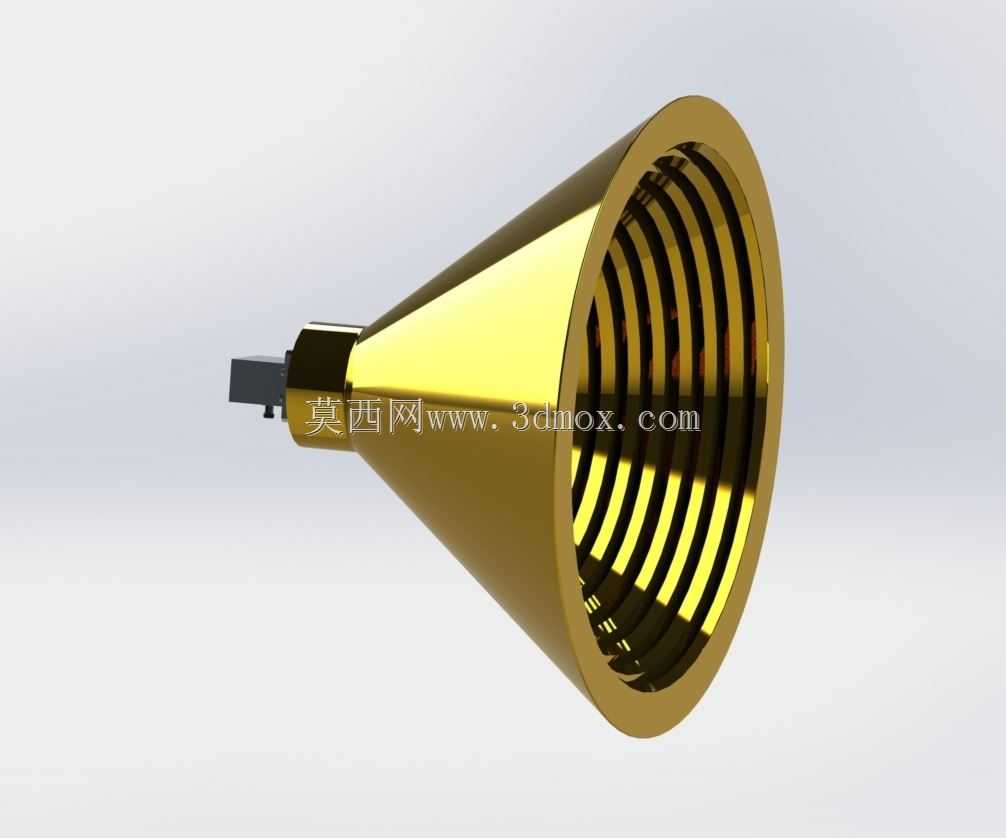

这款喇叭天线主要面向远距离蓝牙通讯、固定点位射频信号传输场景设计，可作为蓝牙信号中继、固定点位无线数据传输的信号收发端使用，尤其适合对信号指向性、传输增益有较高要求的静态通讯场景，能够在复杂电磁环境下提升蓝牙信号的传输距离与抗干扰能力，减少多径反射带来的信号衰减问题，保障长距离下蓝牙通讯链路的稳定性。产品核心功能聚焦于2.4GHz频段蓝牙信号的定向收发，通过喇叭结构的口径设计实现信号的波束汇聚，相比常规全向蓝牙天线，能够将射频能量集中在指定的锥形辐射范围内，大幅提升轴向的信号增益，同时压低旁瓣电平，减少非通讯方向的信号泄露与干扰拾取。设计过程中，内壁的水平波纹结构是核心优化点，通过等距排布的环形波纹槽，能够优化喇叭口径面的场分布，让辐射方向图的等化特性更好，降低不同极化方向下的增益差，同时拓宽天线的工作带宽，覆盖蓝牙通讯的全频段范围，避免因带宽不足导致的信号驻波升高问题。考虑到实际安装使用的边界条件，天线整体采用锥形喇叭结构，尾部预留标准射频连接器安装位，可直接适配常规射频馈线接头，无需额外定制转接结构；喇叭口径尺寸经过匹配优化，能够在保证增益指标的前提下控制整体体积，既可以通过尾部接头直接固定在射频设备的输出端口，也可以搭配简易支架实现俯仰、方位角度的调整，对准通讯方向。结构设计上兼顾了加工实现的可行性，整体壁厚均匀，既可以采用金属切削工艺加工一体成型的金属结构，也可以通过非金属3D打印制作基体后做导电层处理，内壁的环形波纹槽深度与宽度经过反复仿真优化，在保证电性能的前提下降低加工难度，若采用聚合物基材制作，可通过表面喷涂导电漆实现金属等效的射频反射效果，也可拆分部件做分块喷镀后组装，降低小批量制作的工艺门槛。天线的辐射角度经过针对性收窄，更适合点对点的固定通讯场景，使用时无需频繁调整角度，能够在静态安装后长期维持稳定的信号增益，轴向增益可满足百米级蓝牙信号的稳定传输需求，适配工业现场固定点位的蓝牙数据采集、远距离蓝牙设备组网等应用场景，解决常规全向天线在长距离传输下信号不足、易受干扰的问题。
