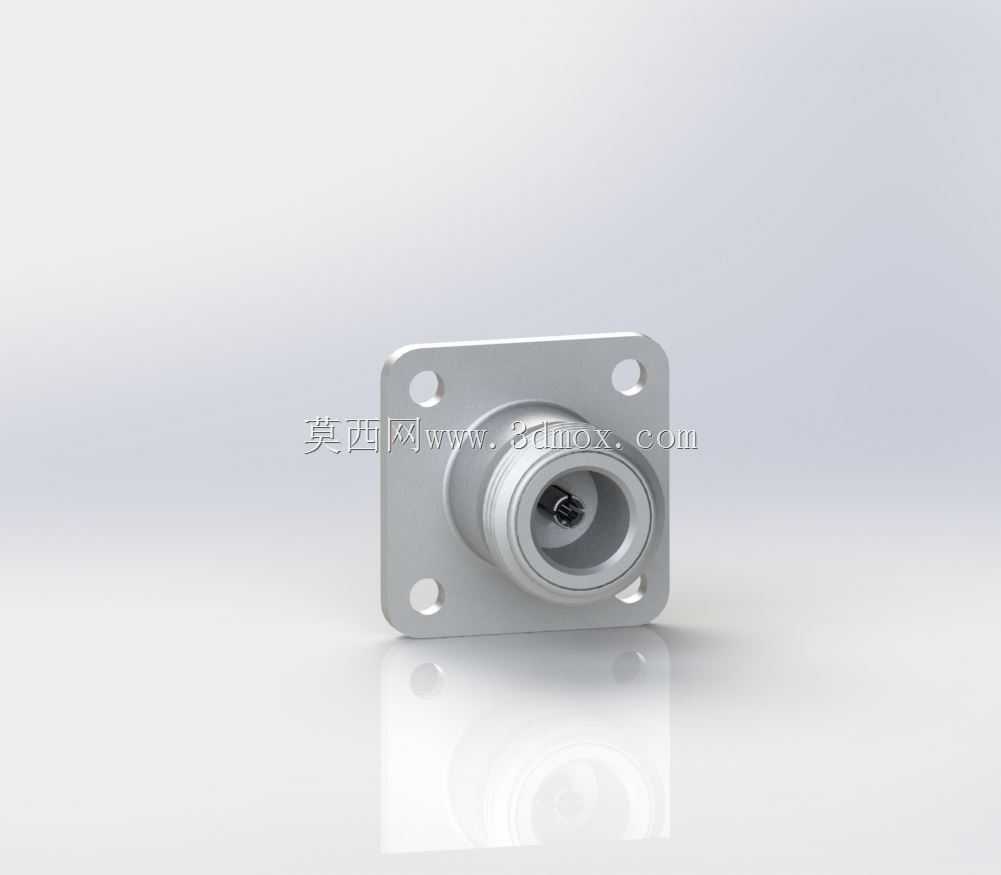

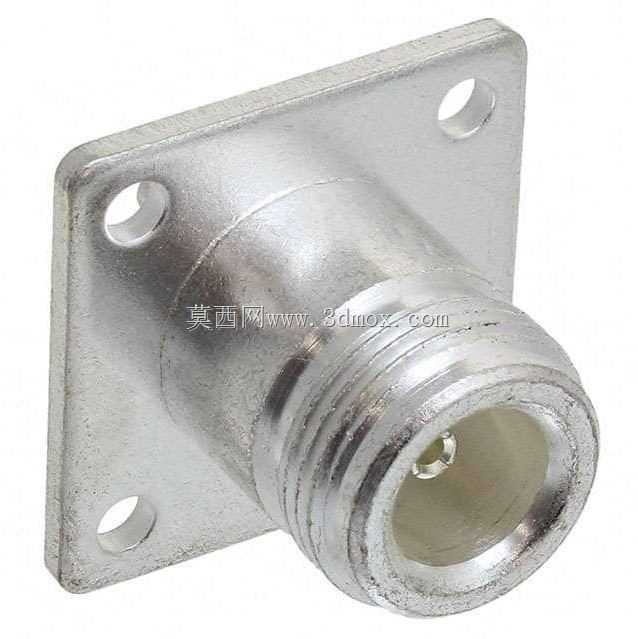

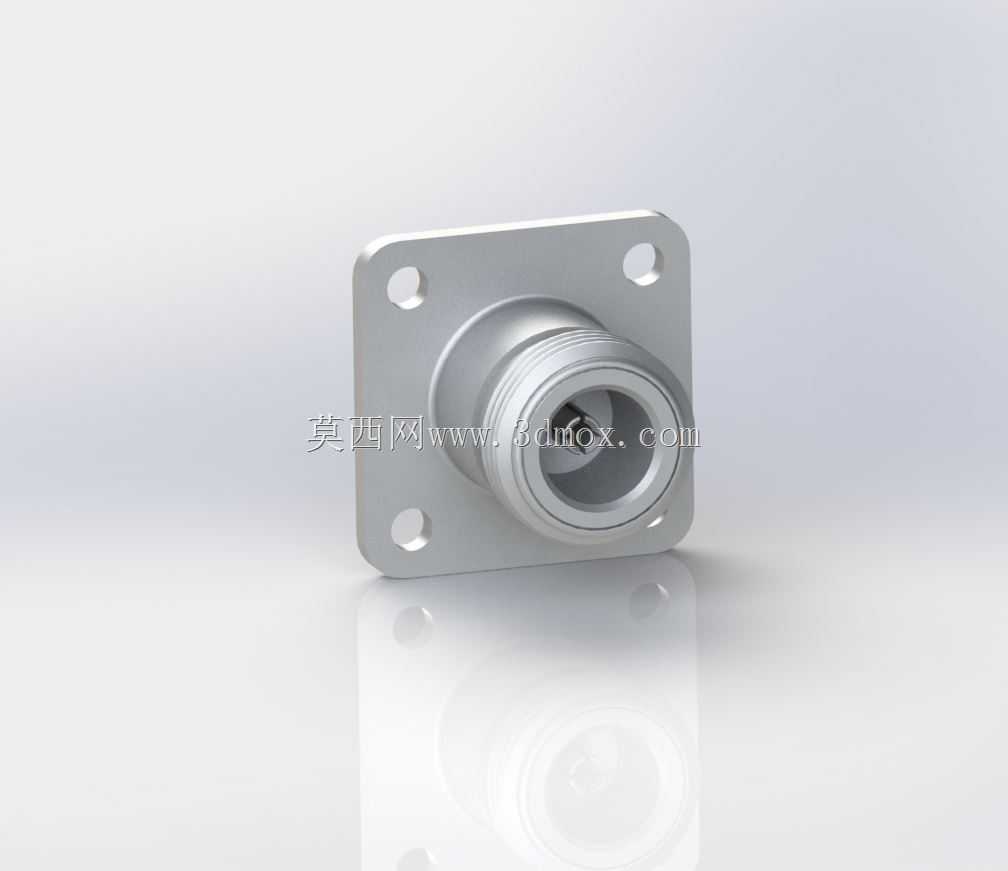

N型11GHz四孔法兰射频同轴连接器

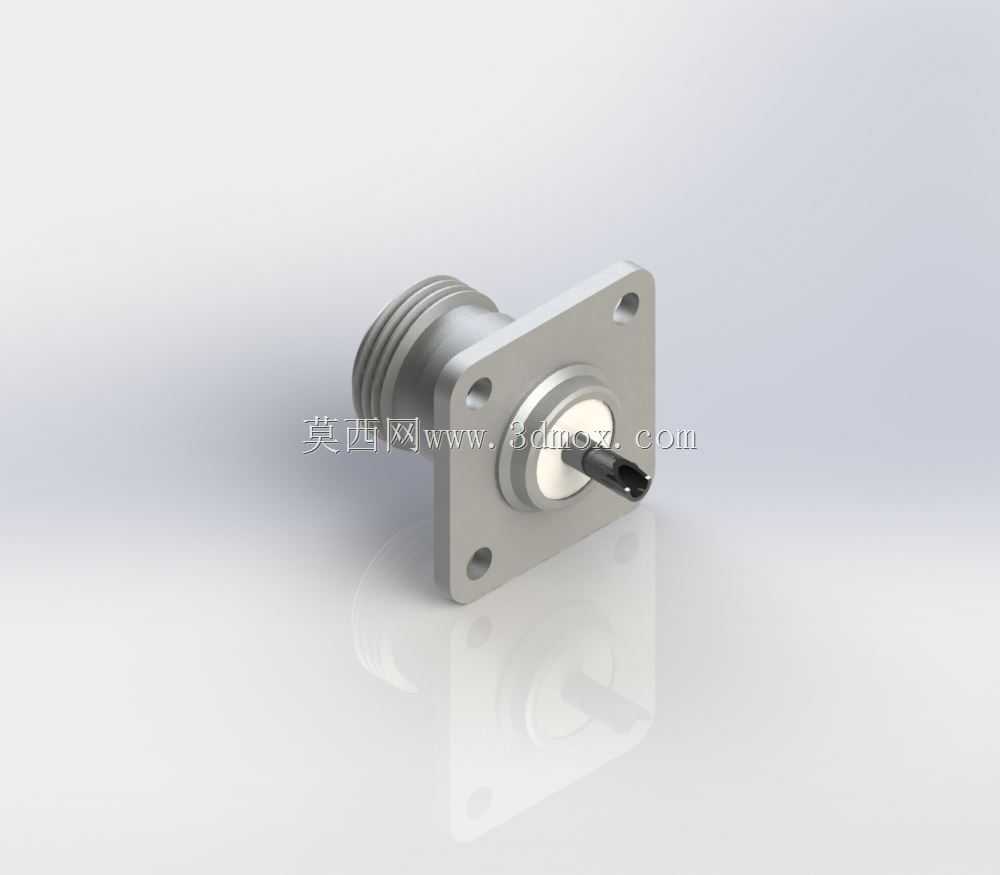

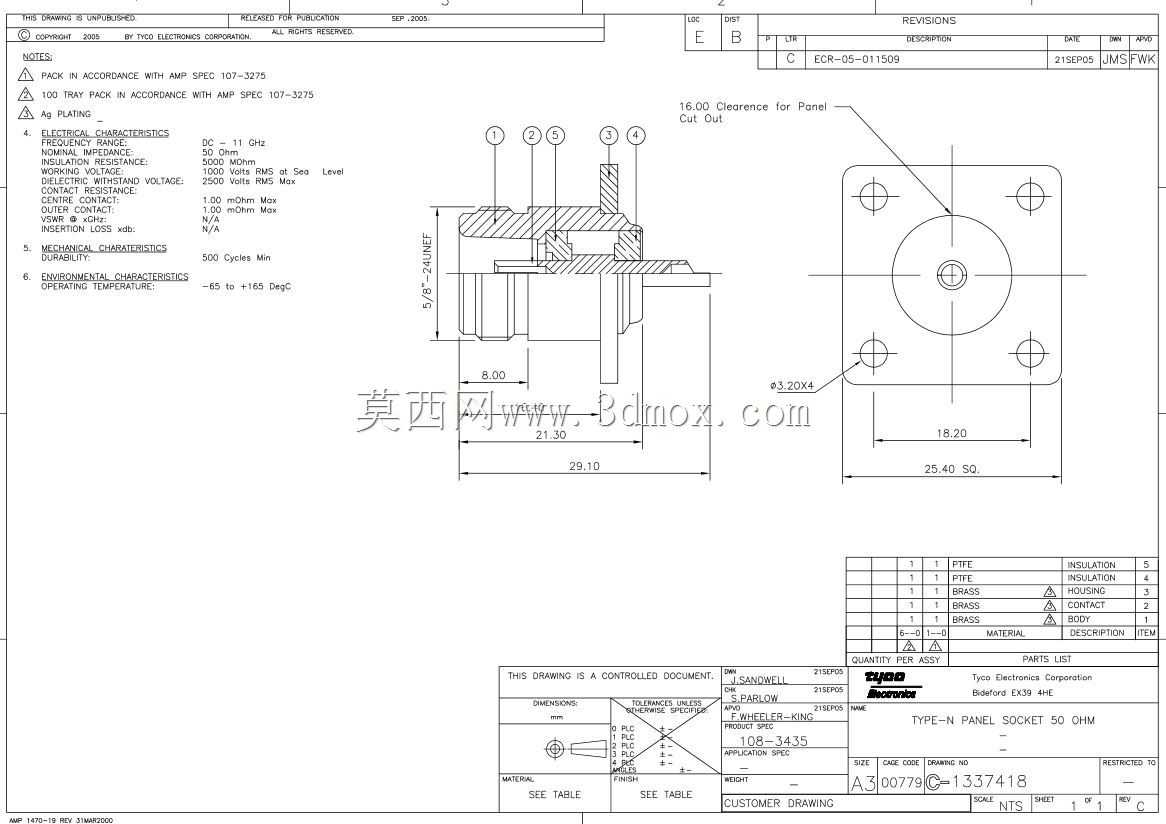

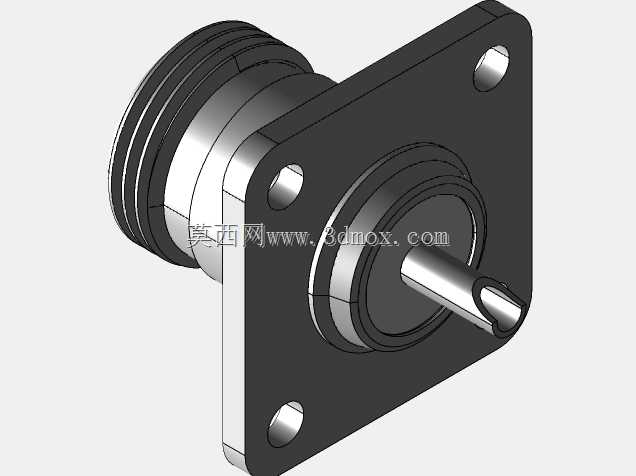

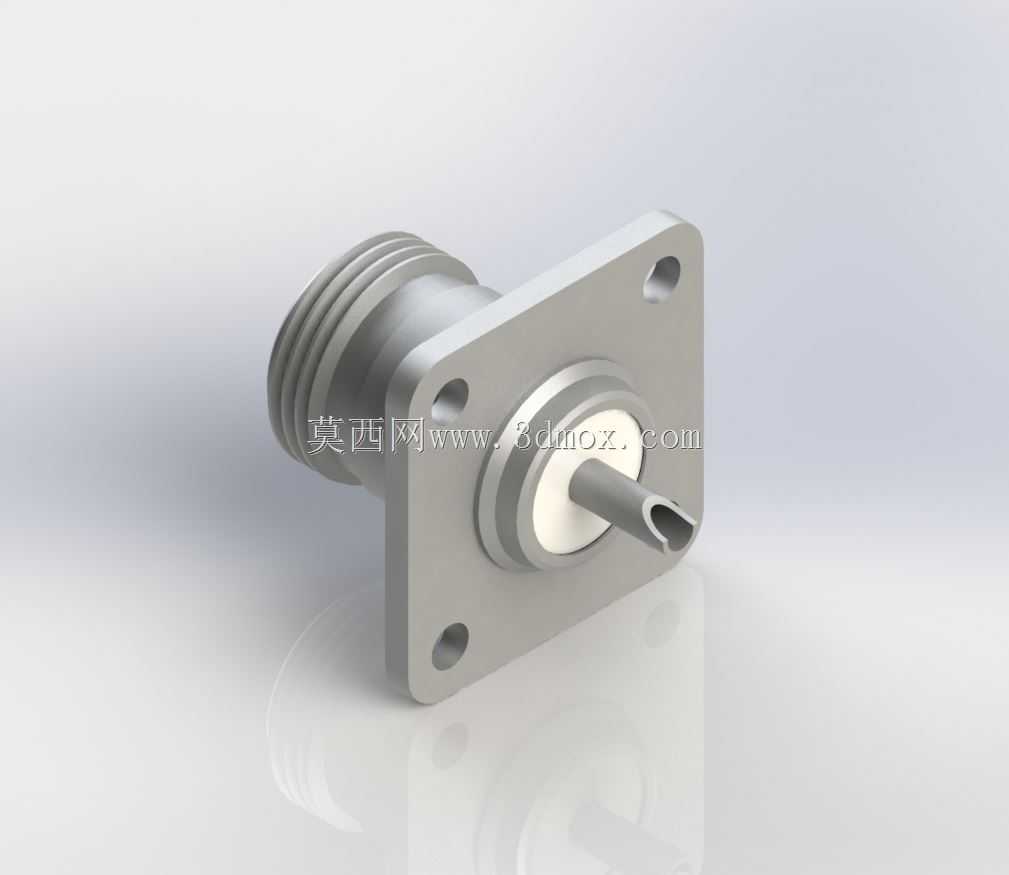

这款N型同轴连接器是射频信号传输链路中的核心互联部件，主要服务于微波通信、射频测试、无线信号收发等场景，常见于波导喇叭天线馈电连接、射频前端模块互联、PCB板级射频信号桥接等工况，能够在最高11GHz的工作频段内保持稳定的信号传输性能，有效降低信号传输过程中的回波损耗与插入损耗，保障射频信号的完整性。从功能特性来看，该连接器采用四孔法兰安装结构，相比两孔安装形式具备更高的连接可靠性与抗振动性能，能够适应户外通信设备、车载射频模块等存在一定振动冲击的使用环境；连接器中心采用锡杯结构中心销，伸出绝缘体外的长度经过精准校核，既能够保证与适配接口的可靠接触，又能避免中心导体过度伸出引发的短路或接触变形问题，中心导体可直接与1/4波长元件杆或对应频率匹配的金属片焊接导通，适配多种射频馈电结构的装配需求。在设计思路上，这款连接器充分考虑了N型接口的通用适配性，针对大尺寸N型接口的装配需求做了结构优化，区别于常规12.7毫米孔径的N型法兰，这款连接器法兰为25.4毫米正方形结构，对应孔型尺寸为18.2毫米，更大的法兰盘尺寸能够提升与设备面板的贴合面积，降低安装面的应力集中，同时适配更大直径的同轴线缆接入需求，外导体与法兰盘采用一体化加工结构，有效保证了外导体的屏蔽连续性，降低信号泄漏风险。在安装边界层面，四孔安装的孔位经过对称度校准，安装时可通过四个固定孔将连接器牢牢固定在设备面板或腔体壁上，安装后中心导体的轴向位置精度能够得到有效保障，避免因安装偏差导致的接口匹配不良；连接器尾部的同轴衔接结构可适配对应规格的同轴线缆，焊接装配时中心销的锡杯结构能够容纳焊锡，保证中心导体与线缆内芯的焊接强度，外导体部分可通过压接或焊接方式与线缆外屏蔽层连接，形成完整的屏蔽传输通路。在PCB桥接应用中，这款连接器的中心导体伸出长度经过优化，无需额外转接即可直接与PCB上的射频走线形成耦合连接，避免了直接跨接带来的阻抗不连续问题，能够有效提升射频链路的匹配性能，减少信号反射，保障高频段下的信号传输质量。
