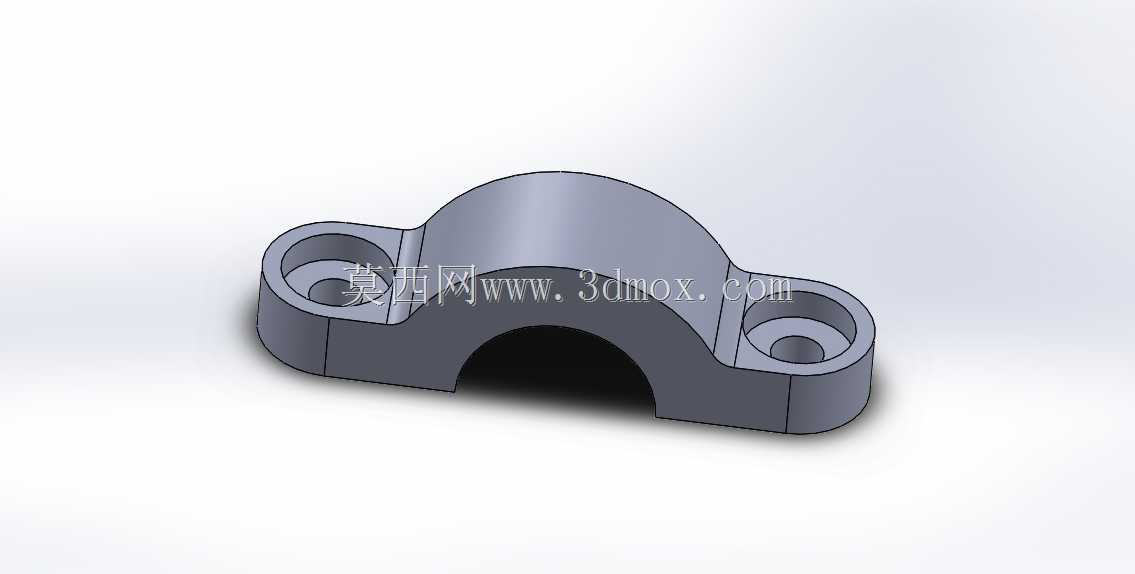

对开式半圆压盖连接紧固结构件

该结构件属于对开式半圆压盖类零件，广泛应用于通用机械的轴系、管系的径向定位与紧固场景中，常见于输送设备、中小型机床、农用机械的转动轴支撑位置，也可用于液压管路、气动管路的对接固定场景，主要作用是与下半部分配套基座配合，对穿装在半圆空腔内的轴类、管类部件形成环抱式约束，限制部件的径向窜动，同时配合密封件可实现一定的防尘、防渗漏效果，在低速轻载的传动工位中应用十分普遍。从功能特性来看，零件整体采用对称式结构设计，中间为向上拱起的半圆弧形腔体，腔体的圆弧半径与被环抱的轴、管外径匹配，安装后可与配合面形成完整的圆形约束空间，两侧延伸出带通孔的安装耳，通孔用于穿装螺栓紧固件，通过拧紧螺栓即可将压盖与下半基座牢牢锁紧，对中间的部件施加均匀的抱紧力，相比整环式的固定结构，这种对开式压盖无需从轴或管的端部穿装，可在轴系、管系的任意中间位置完成安装固定，大幅降低了设备装配、后期维护的拆装难度，尤其适合长轴、多节点管路的固定场景。从设计思路来看，零件整体采用等壁厚设计，在保证结构强度的前提下尽可能控制零件自重，拱起的弧形结构可将螺栓锁紧时的压力均匀分散到半圆接触面上，避免局部应力集中导致的零件变形或被固定部件的表面损伤，两侧安装耳的位置做了加厚处理，抵消螺栓锁紧时的局部压应力，防止安装耳出现开裂变形，安装耳的通孔直径略大于常用螺栓外径，预留了微小的安装调整余量，可适配小范围的安装位置偏差，降低装配时的对位难度。零件底部为平整的安装贴合面，与下半基座的配合面完全贴合，保证锁紧时受力均匀，不会出现偏斜导致的抱紧力不均问题。从安装边界来看，零件整体外轮廓为扁平对称结构，安装时所需的操作空间较小，两侧安装耳的通孔中心距为固定设计值，安装时仅需在配套基座上加工对应位置的螺纹孔或穿装螺栓的过孔即可完成装配，半圆腔体的轴向长度较短，不会占用过多的轴系、管系轴向安装空间，可适配安装空间局促的工位，零件的棱边均做了小圆角过渡处理，既避免了加工、装配过程中锐边划伤操作人员，也能减少应力集中点，提升零件的长期使用疲劳强度，在常规工况下采用普通碳素钢加工即可满足使用强度要求，有防腐需求的场景也可采用不锈钢或工程塑料材质加工，适配不同的使用环境需求。
