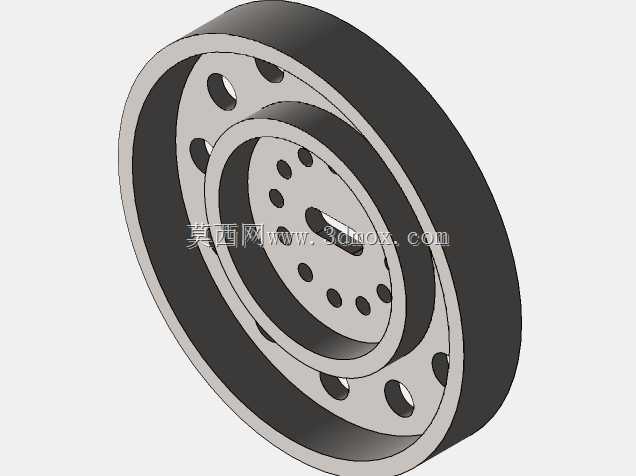

多层孔位同轴回转传动轮结构设计

该回转传动轮结构主要应用于中小功率机械传动系统中，可作为同步带轮、谐波传动柔轮配套支撑轮或是轻载传动场景下的从动轮使用，常见于轻工自动化输送线、小型精密机床进给机构、桌面级自动化设备的动力传递环节，能够在紧凑安装空间内实现稳定的回转动力传输，适配带传动、齿圈啮合传动等多种传动形式。从功能特性来看，该轮体采用多层同轴阶梯式结构设计，最外层为宽厚的轮缘工作面，可根据实际使用需求包覆橡胶摩擦层或是加工啮合齿形，保证动力传递过程中的接触稳定性，避免传动打滑问题；中间层轮辐采用均匀分布的圆形通孔设计，在保证轮体整体结构强度、抗扭刚度满足传动载荷要求的前提下，大幅降低轮体自身重量，减少回转过程中的转动惯量，降低设备启动与制动阶段的动力损耗，同时均匀分布的孔位也可作为动平衡调校的工艺孔，方便生产加工过程中对轮体进行动平衡修正，降低高速回转时的振动与噪音。内层轮毂部分设计有带键槽的中心安装孔，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂与轮辐之间的过渡圆角经过优化设计，可有效分散传动过程中产生的应力集中，避免长期交变载荷下出现轮辐断裂的失效问题。在设计思路上，该结构优先兼顾了轻量化与结构强度的平衡，通过阶梯式的层级结构划分不同功能区域，轮缘区域保证足够的接触宽度与工作面厚度，满足传动接触的刚度要求；轮辐区域通过等间距减重孔实现重量优化，孔位的排布经过受力仿真验证，避开了轮体受扭时的主应力传递路径，不会对整体结构强度造成明显削弱；轮毂区域预留足够的轴向长度，保证与传动轴的配合接触面积，避免安装后出现轴孔配合偏斜、传动晃动的问题。在外形尺寸与安装边界方面，该轮体外缘直径适配常规窄型V带或是同步带的安装尺寸，轴向厚度可根据传动功率需求进行参数调整，中心安装孔的孔径可适配不同直径的标准传动轴，轮体安装时仅需保证中心孔与传动轴的同轴度公差在要求范围内，通过轴端挡圈或是锁紧螺母即可实现轴向固定，安装空间仅需预留略大于轮体外径的回转避让空间即可，不会占用过多的设备内部布局空间，适配各类紧凑结构的自动化设备与小型机械的传动布局需求。
