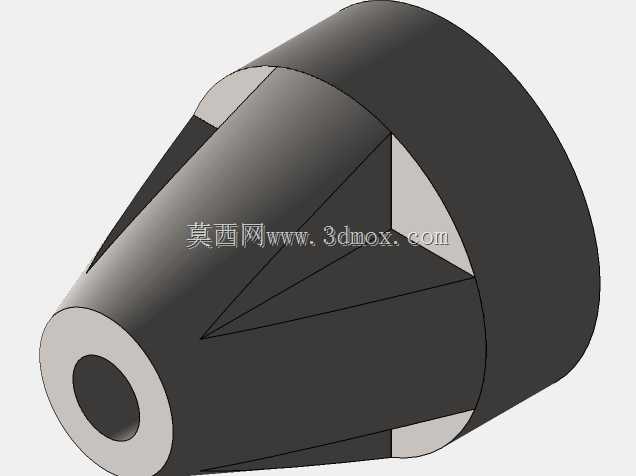

带内孔锥面切削式连接定位套结构

该零件属于机械传动与定位系统中的基础连接构件，主要应用于中小载荷的轴系定位、工装夹具快换对接、轻工设备的传动端连接场景，可在自动化生产线的工位对接模块、小型输送设备的辊筒端定位、教学实训类机械装配台架中承担轴向定位与周向防转的核心作用，能够适配直径10-30mm范围的光轴连接需求，安装时无需额外加工复杂键槽，依靠锥面的抱紧力即可实现稳定的扭矩传递，避免传统键连接带来的应力集中问题。从功能特性来看，该零件采用外锥面搭配三等分切削平面的结构设计，外锥面的锥度设置为1:10，既能够保证对接时的自定心效果，降低装配时的对中难度，又可以在轴向锁紧时产生足够的径向抱紧力，确保连接后无径向窜动；三等分的切削平面均匀分布在锥面圆周方向，一方面可以为扳手等装夹工具提供施力面，方便装配时的拧紧与拆卸操作，另一方面能够在配套的连接座内形成周向防转结构，避免零件工作时随轴发生相对转动；中心的阶梯内孔分为两段，靠近小端的内孔为光轴配合面，公差设置为H7级，能够与对应直径的光轴形成间隙配合，保证装配顺畅，靠近大端的内孔直径略大，可用于容纳轴端的倒角或者锁紧垫片，避免装配时出现干涉。从设计思路来看，该零件摒弃了传统圆柱定位套需要额外销钉防转、键槽传扭的复杂结构，通过锥面自定心+平面防转的组合设计，将定位、传扭、装夹三个功能集成在单一零件上，有效减少了装配环节的零件数量，降低了整体结构的复杂度；零件的大端设置有直径大于锥面大端的圆柱凸台，该凸台作为安装定位的轴向基准面，装配时可紧贴连接座的端面，保证轴向定位精度控制在0.02mm以内，凸台的外圆与连接座的内孔采用小间隙配合，进一步提升整体连接的同轴度。在外形尺寸与安装边界上，该零件整体轴向长度为45mm，锥面大端直径为40mm，大端圆柱凸台直径为42mm、厚度为5mm，三等分切削平面的切削深度为3mm，切削平面沿轴向从锥面小端延伸至距离大端凸台3mm的位置，既保证了装夹时的接触面积，又不会破坏大端凸台的定位基准面；中心内孔的小端配合孔直径为16mm、长度为30mm，大端避让孔直径为22mm、长度为10mm，能够适配轴端带有1×45°倒角的标准光轴，安装时仅需在轴端搭配一个M12的锁紧螺母，即可实现整个结构的轴向锁紧，整体安装占用的径向空间不超过45mm，轴向预留空间不小于50mm即可完成装配，非常适合在安装空间紧凑的小型机械结构中使用。
