带键槽方头端轴类传动零件设计

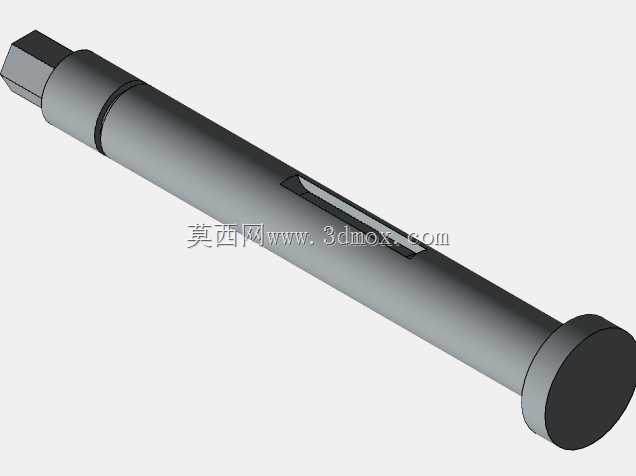

该轴类零件是机械传动系统中承担扭矩传递、部件定位支撑的核心基础零件，广泛应用于中小型减速装置、轻工输送设备、手动调节机构以及小型机床进给单元中，在设备运行过程中既可以传递旋转扭矩，也能够为套装在轴身的齿轮、带轮、凸轮等传动部件提供精准的安装定位基准，保障传动链路的同轴度与运行稳定性。从结构设计来看，零件一端采用外方头结构，该结构主要用于配合手动扳手或者锁紧机构，实现轴系的周向锁止、初始位置调节或者手动调试操作，方头的棱边做了微小倒角处理，既可以避免装配过程中棱边割伤操作人员，也能降低与配合件对接时的卡滞概率，提升装配顺畅度。紧邻方头的位置设计有环形凹槽，该槽位用于安装轴用挡圈或者密封胶圈，既可以实现轴上零件的轴向限位，防止传动部件沿轴向窜动，也能在有防尘、防漏油需求的场景下配合密封圈实现腔体密封，阻挡外界粉尘、切削液进入轴承安装位，延长支撑部件的使用寿命。轴身主体采用等直径圆柱结构，表面设计有长条形平键槽，该键槽用于安装平键，实现轴与套装传动件的周向固定，可靠传递工作扭矩，键槽的长度覆盖了主要传动部件的安装宽度，可适配不同宽度的传动轮安装需求，键槽的边角设计有退刀结构，方便键槽加工时刀具退出，也能减少应力集中，提升轴的抗疲劳强度。轴的另一端设计有直径大于轴身的圆形轴肩，该轴肩作为轴向定位的基准面，可抵住套装在轴上的轴承或者传动件端面，实现零部件的轴向精准定位，控制轴系的轴向窜动间隙在合理范围内。在设计过程中，整体结构充分考虑了加工工艺性与安装边界，轴身各段直径采用阶梯过渡的方式，避免直径突变带来的应力集中问题，所有轴段的同轴度公差控制在合理区间，保障轴高速旋转时的动平衡性能，减少运行过程中的振动与噪音。安装时，轴身穿过设备的支撑轴承座，轴肩抵靠轴承内圈实现定位，方头端伸出设备壳体外用于手动操作，键槽位置对准传动件的键位装入平键即可完成传动连接，整体安装流程简便，后期维护更换时无需复杂工装即可完成拆装，能够适配多种常规传动场景的使用需求，在低速轻载到中速中载的传动工况下都能保持稳定的工作性能。
