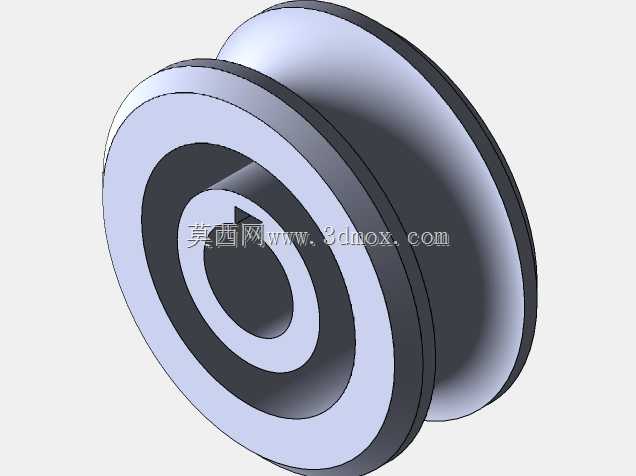

带键槽双凸缘V型槽滑轮结构设计

该V型槽滑轮是机械传动与导向系统中常用的基础零部件，主要应用于起重设备、输送线、门窗传动机构、小型吊装装置以及线缆导向布设场景中，核心作用是通过轮体的V型槽面与绳索、圆钢导轨或传动带配合，实现载荷的传递、运动方向的改变以及直线运动的导向约束，在轻小型起重作业、自动化生产线物料移送、民用门窗启闭传动等场景中都能见到这类结构的应用。从功能特性来看，这款滑轮采用双凸缘限位设计，两侧的凸缘直径大于槽底直径，能够在绳索或导轨配合过程中起到侧向限位作用，避免运行过程中配合件从槽内脱出，提升运行的稳定性；中心孔带有标准平键槽，能够与传动轴通过平键实现周向固定，传递扭矩的同时避免轮体与轴之间发生相对转动，保证传动的同步性；轮体的V型槽工作面经过结构优化，槽面角度适配常用的钢丝绳、尼龙绳以及圆形导轨的接触面，能够均匀分散接触应力，减少局部磨损，延长部件的使用寿命。在设计思路上，这款滑轮采用了等强度的阶梯结构设计，从中心安装孔向外依次设置轮毂、轮辐与轮缘结构，轮毂部分保留足够的轴向厚度，保证与传动轴的配合接触长度，避免轴孔配合处出现应力集中；轮辐部分采用平滑过渡的曲面连接轮毂与轮缘，既减少了不必要的材料冗余，降低轮体自身重量，又能保证轮体的整体结构强度，承受径向载荷时不会出现结构变形；轮缘部分的凸缘高度经过合理计算，既满足限位所需的高度要求，又不会因凸缘过高增加额外的转动惯量，影响传动响应速度。从安装边界与尺寸适配来看，该滑轮的中心安装孔直径适配常用的标准传动轴径，键槽尺寸符合普通平键的配合标准，能够直接与对应规格的轴、键配合装配，无需额外的定制加工；轮体的总轴向宽度控制在紧凑范围内，能够适配多数安装空间有限的传动场景，两侧凸缘的外径尺寸经过优化，在保证V型槽深度足够容纳配合件的前提下，控制轮体的最大外径，减少转动时的空间占用；安装时仅需要将轮体通过键连接套装在传动轴上，配合轴端挡圈或轴肩实现轴向定位即可完成装配，拆装维护十分便捷，日常使用过程中仅需要定期在槽面与轴孔配合处加注润滑脂，就能降低摩擦损耗，保证运行顺畅。
