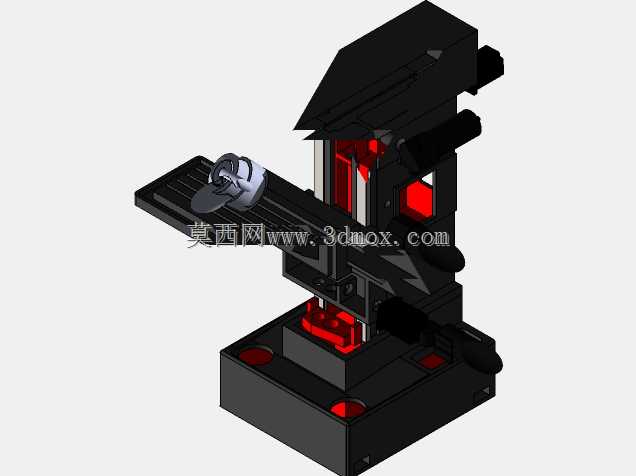

小型多功能立式铣床设备结构设计

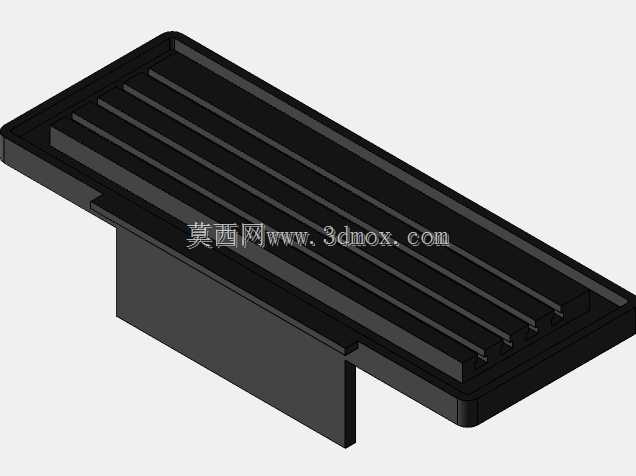

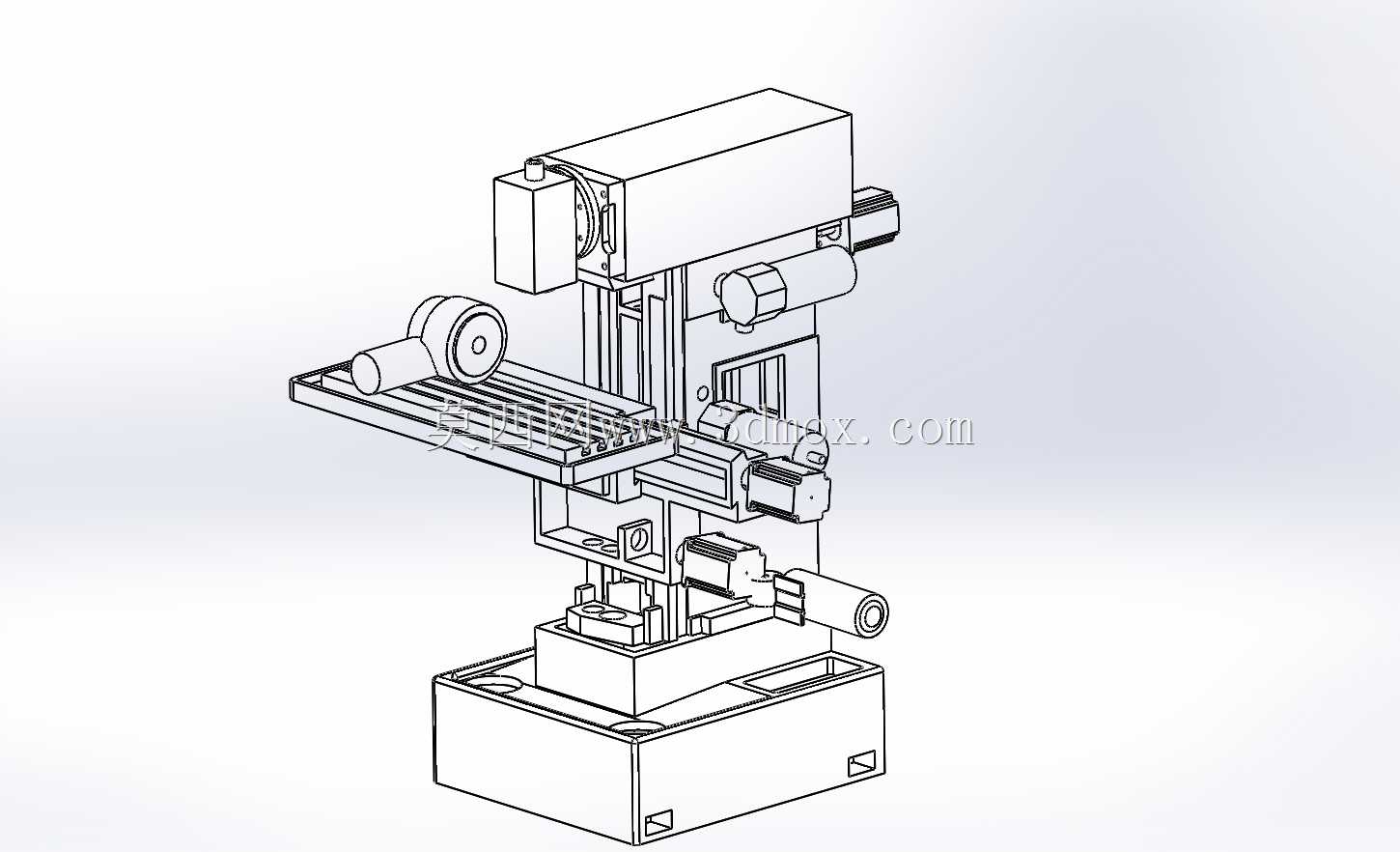

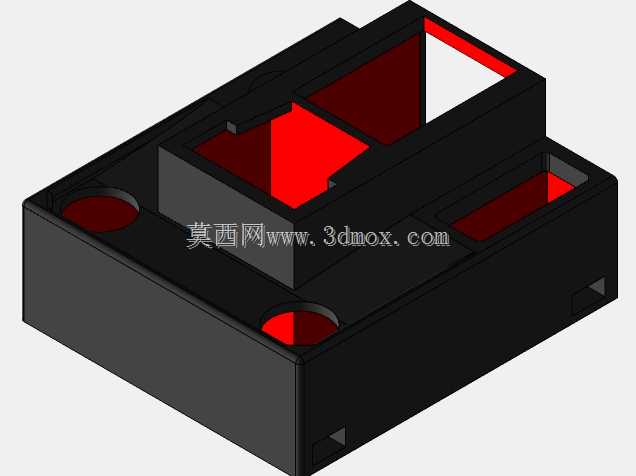

这款小型立式铣床结构设计，主要面向小型机加工车间、五金维修作坊、职业院校实训教学以及个人DIY加工场景使用，能够完成中小型金属工件、非金属硬质工件的平面铣削、沟槽加工、斜面铣削、钻孔铰孔等多类常规机加工作业，适配小批量定制零件加工、设备维修配做零件、教学演示实操等多元使用需求，相比大型工业铣床占用空间更小，操作门槛更低，能够在有限的作业场地内完成常规铣削加工任务。从设备功能特性来看，该结构采用立式主轴布局搭配可纵横移动的十字工作台设计，主轴单元可沿立柱导轨实现垂直方向的进给调整，工作台可分别完成纵向、横向的手动或自动进给动作，同时主轴端可适配不同规格的铣刀、钻头等加工刀具，能够根据加工需求灵活切换加工模式，设备的进给手轮布局符合常规机床操作习惯，操作人员可快速上手完成进给量的精准控制，各运动导轨副均设计有对应的锁紧结构，加工过程中可锁定非进给方向的位移，避免加工振动带来的位置偏移，保障加工精度稳定性。在设计思路层面，该结构优先兼顾了设备的刚性与操作便捷性，底座采用箱式铸铁结构设计，既能够容纳冷却系统、电气控制组件，又可通过自身重量降低整机加工过程中的振动幅度，立柱与底座采用刚性连接结构，保障主轴安装的垂直度基准，十字工作台的丝杠传动副设计有间隙调整结构，长期使用磨损后可通过调整结构消除传动间隙，维持进给精度，各操作手柄、手轮的位置均按照人体工程学布局设置，操作人员站在设备正面即可完成所有进给调整、主轴启停、锁紧操作，无需频繁移动位置。从外形尺寸与安装边界来看，该设备整体结构紧凑，底座占地面积不足一平方米，安装时仅需平整的水泥地面或钢制工作台即可完成固定，无需额外制作复杂的安装基础，设备顶部预留有吊装孔位，方便车间内转运移位，工作台的行程范围适配常见小型零件的加工尺寸需求，主轴端面到工作台面的最大距离可满足不同高度工件的装夹加工需求，设备后侧预留有电气线路、冷却管路的排布空间，安装时无需额外预留过多的后部检修空间，侧面的电机安装位突出尺寸控制合理，不会占用过多侧向操作空间，整体安装边界适配小型加工场地的空间限制，能够在局促的作业环境内完成布置投入使用。
