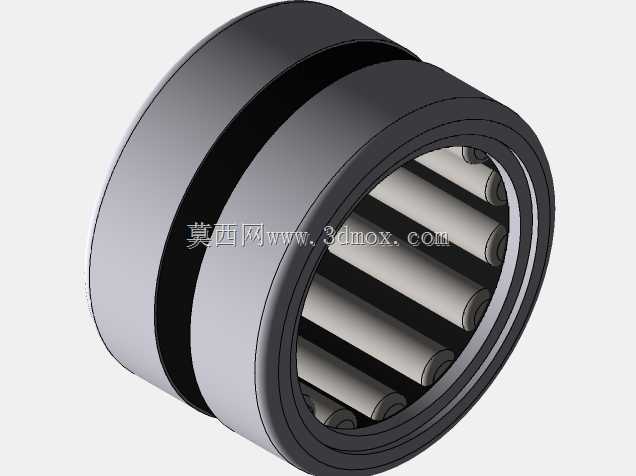

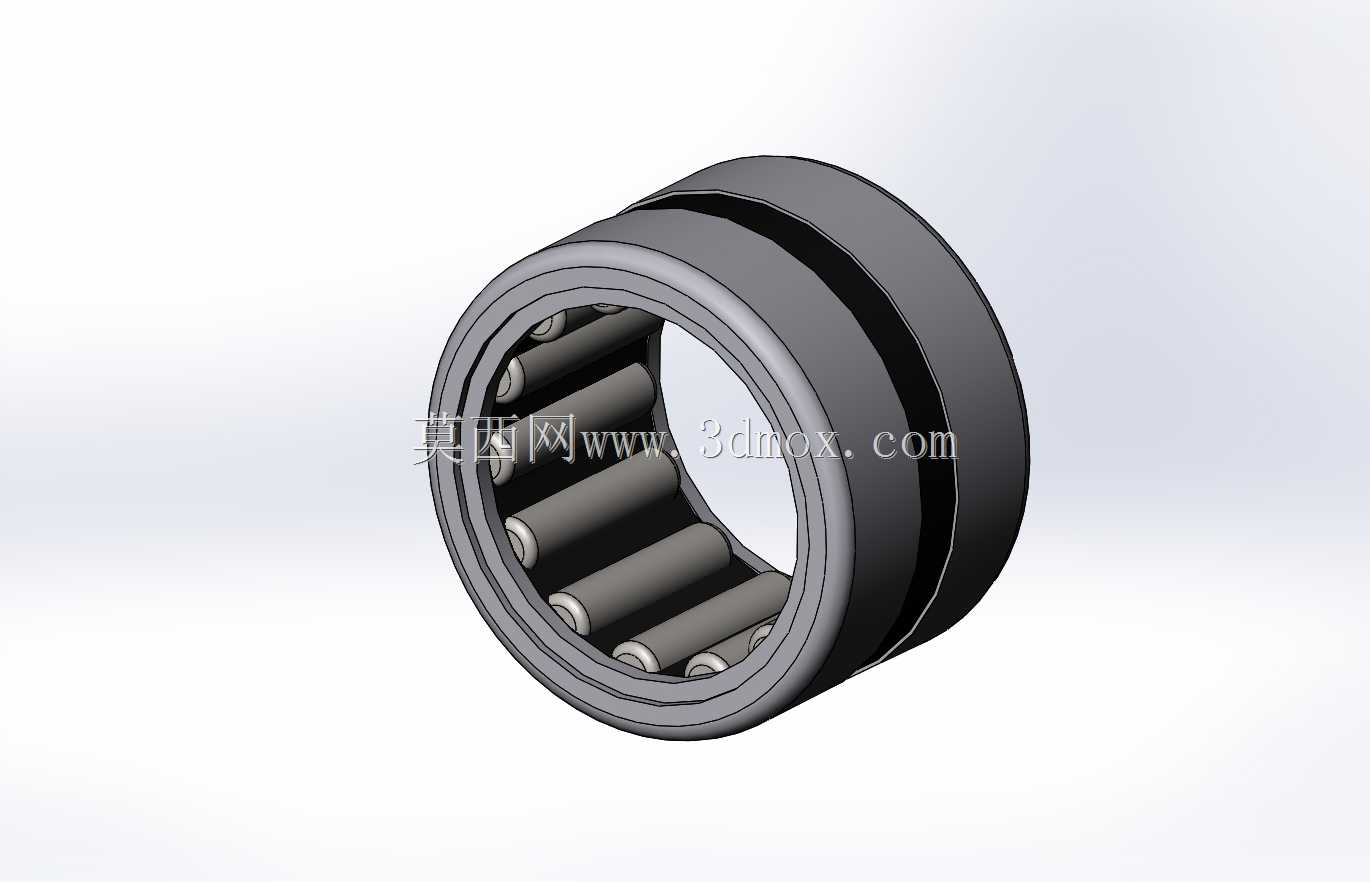

实体套圈滚针轴承三维结构设计

这款滚针轴承是机械传动系统中承担径向载荷的核心支撑部件，广泛应用于安装空间受限、径向载荷密度要求高的工业场景，常见于汽车变速箱的齿轮轴支撑、机床主轴的辅助支撑端、工程机械液压泵的转子支撑、纺织机械的罗拉轴支撑以及工业机器人关节的紧凑传动部位，能够在狭小的安装空间内提供远超同内径普通球轴承的径向承载能力，适配高刚性、低截面高度的传动设计需求。从功能特性来看，该款滚针轴承采用带双挡边的实体外圈搭配满装滚针的结构设计，滚针沿圆周方向紧密排布，通过保持架对滚针进行等距分隔，避免滚针在运转过程中发生偏斜、相互摩擦卡滞，既保证了高速运转时的滚动稳定性，又最大化利用了轴承内部的有效承载空间；实体套圈的结构设计让轴承具备更高的刚性，可承受一定程度的冲击载荷，相较于冲压外圈滚针轴承，能够适配更复杂的受力工况，同时外圈带环形油槽的设计，可配合壳体上的油孔实现持续润滑，降低运转过程中的摩擦温升，延长部件的使用寿命。在设计思路上，这款轴承的建模严格遵循滚动轴承的设计规范，首先根据目标安装空间的径向尺寸边界确定轴承的外径、内径与宽度参数，确保安装后外圈与设备壳体孔、内圈与支撑轴的配合精度符合公差要求；滚针的直径与长度参数经过匹配计算，在保证滚针与套圈滚道接触应力处于许用范围内的前提下，尽可能提升滚针的有效接触长度，降低单位面积的接触压力；滚道的曲率设计与滚针直径形成合理匹配，避免边缘应力集中导致的早期疲劳失效，同时挡边的高度设计兼顾了滚针的轴向限位能力与运转过程中的润滑脂存储空间，可在无持续外部供油的工况下维持较长时间的润滑效果。从安装边界来看，该轴承的安装无需额外的轴向固定附件，依靠外圈与壳体孔的过盈配合、内圈与轴的过渡配合即可实现径向定位，双挡边结构可对轴系的少量轴向窜动进行限位，适配轴系存在小幅热伸长的工作场景；轴承的端面设计为平整的垂直面，可与轴肩、孔肩端面紧密贴合，保证安装后的同轴度精度，避免运转过程中出现偏载导致的滚针磨损不均问题。建模过程中对滚针与滚道的接触间隙、保持架与滚针的配合间隙都做了精准还原，可直接用于传动系统的虚拟装配验证、运动干涉检查以及有限元受力分析，帮助工程师在设计阶段提前验证轴承选型的合理性，优化轴系的整体布局。
