35mm永磁步进电机扁平式驱动结构

　　该结构对应一种35mm直径等级的永磁式步进电机，整体采用薄饼式扁平布局，主要面向安装轴向空间受限、但又需要离散角位移控制的小型设备。与常见圆柱形步进电机相比，这类电机把定子、转子、输出轴和安装耳片压缩在较薄的圆盘形壳体内，侧面引出多根驱动线，适合布置在阀门开度调节、卫星小型机构、仪器仪表调谐、光学元件微调、通信终端姿态执行以及消费电子精密传动等场景中。

　　从实际用途看，它并不是以连续高速旋转为主要目标，而是依靠脉冲信号实现固定步距角的启停和定位。永磁转子在定子绕组磁场作用下逐拍转动，控制系统可通过脉冲数量确定转角，通过脉冲频率调节转速。对于需要低速大扭矩、保持力矩和开环定位的机构，这种方案能减少减速器、编码器和复杂伺服回路的使用，使整机结构更紧凑。扁平外形尤其适合贴装在薄板、支架或腔体侧壁上，电机本体不沿轴向大幅伸入设备内部，从而给周边齿轮、连杆、传感器和线束留出空间。

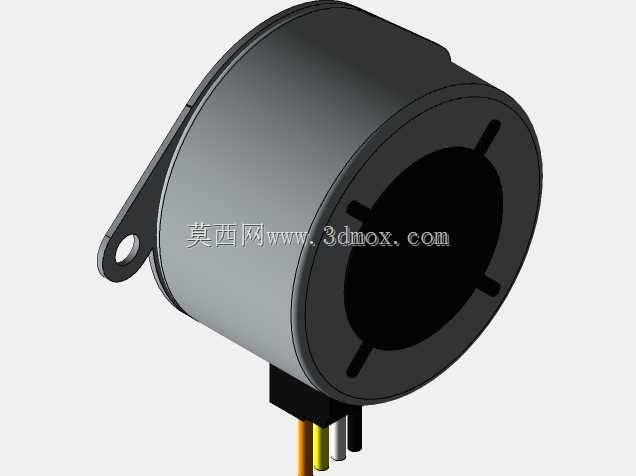

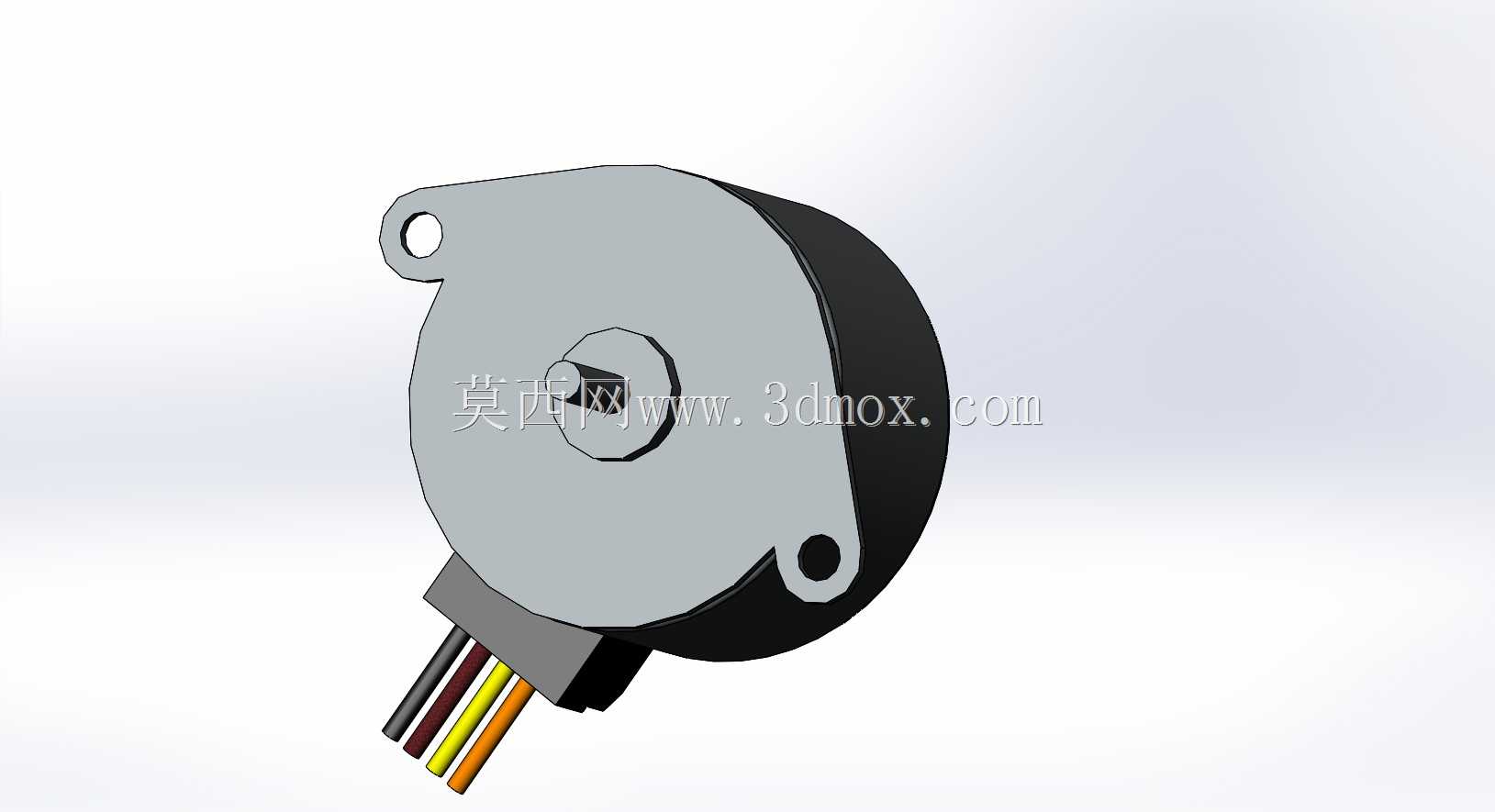

　　外形边界方面，模型主体以圆形机壳为基础，前端盖中心设置输出轴，轴端可直接连接负载或与小齿轮、摇臂、凸轮配合。壳体外侧延伸出带孔安装耳，耳片孔位用于螺钉固定，两个固定点与圆形主体形成稳定支撑。工程布置时不能只关注电机外径，还需校核耳片外缘到圆心的距离、安装孔中心距、耳片厚度以及出线端与邻近结构的间隙。由于线束从壳体切线方向引出，装配时应预留弯折半径，避免导线被端盖、支架或外壳夹压。

　　模型的出线端保留了多芯线和接线区域，线色区分有利于绕组相序识别。步进电机通常需要按相序施加驱动脉冲，若接线顺序错误，可能出现抖动、反转或无法起振的现象，因此在三维布线阶段就应把线长、插头位置和走线槽方向考虑进去。对于需要减振的场合，安装耳与支架之间可加入薄垫圈或减振垫，但垫圈会改变轴向定位高度，设计时要同步检查输出轴与负载的同轴度。

　　结构设计思路上，圆盘外壳承担磁路封装、内部防护和安装基准三重作用。前端面的轴孔区域形成输出支撑，后端封闭面用于容纳转子和磁钢；侧向耳片并非简单装饰，而是把电机工作时的反作用扭矩传递到安装基面。若耳片刚度不足，电机在快速加减速时可能产生微小转动，导致定位误差叠加到负载端。因此支架上对应螺钉位置应设置足够的贴合面，避免仅靠薄壁塑料柱承受反复冲击载荷。

　　在选型和建模校核中，需要重点关注输出轴高度、轴径配合、负载偏心以及电机厚度。扁平电机虽然节省轴向空间，但径向包络相对明显，周边零件不能与圆筒外圆发生干涉。若通过齿轮副输出，齿轮节圆位置应与电机轴保持准确中心距，侧隙过大将影响步距精度，侧隙过小则会增加摩擦和失步风险。若直接驱动摇臂，应限制径向悬臂长度，因为皮带轮或连杆产生的侧向力会加大轴承受力。

　　该三维结构把电机壳体、端盖、安装耳、中心轴和引出线作为完整装配表达，能够用于设备布局干涉检查、安装孔位确认、线束走向规划和驱动机构演示。对结构工程师而言，这类模型的价值不只在外观复刻，更在于把真实电机的边界条件带入整机设计：固定孔如何落在支架加强区，输出轴如何与执行件连接，导线如何穿过设备骨架，维修时电机能否从侧向拆出，都可以在建模阶段提前暴露。

　　在通信设备或小型卫星机构中，电机往往安装在密度很高的舱体内部，周围既有电路板、接插件，也有薄壁支架和传感元件。扁平式步进电机可以利用圆盘侧面贴合安装面，使执行器与设备外壳共形；在自动化仪表中，它可带动节流片、调谐旋钮或小型阀瓣，以较低成本实现定量调节；在办公和医疗小型设备里，也能承担挡板切换、镜头定位、纸宽调节等轻载动作。

　　建模时还应注意电机不是完全对称的自由旋转体，安装耳和出线方向决定了装配姿态。若设备需要多种安装方向，可在设计支架时预留旋转固定孔，或在三维装配中验证不同角度下导线是否与螺钉、肋位冲突。对于需要密封或防尘的环境，出线部位应额外考虑胶封、护套或压线结构；对于振动较强的移动设备，螺钉连接应采用防松措施，并让电机端面与支架充分接触。

　　总体来看，该结构围绕小尺寸、薄型安装和脉冲定位三个核心需求展开，圆盘壳体提供紧凑磁路，双耳固定形式便于螺钉锁紧，侧向多线引出方便驱动板连接。把它放入整机模型后，工程师可以直接校核运动包络、安装空间、轴端连接和线束路径，从而减少样机阶段因孔位偏差、轴向不足或走线干涉带来的返工。
