TO8封装光电二极管金属基座结构

　　这套结构围绕TO8圆形金属封装的光电探测器件展开，呈现的是带玻璃光窗、金属管帽和三根直插引脚的完整管体。TO8封装在光电探测、近红外接收、弱光测量和光学耦合设备中十分常见，其核心价值在于用金属壳体提供机械支撑与电磁屏蔽，同时通过前端透光窗口让目标光束到达内部感光芯片。实际设备里，这类器件常安装在光学平台、传感器电路板、光纤接收端或检测探头内部，外部光路对准窗口中心，引脚穿过PCB焊盘完成电气连接。

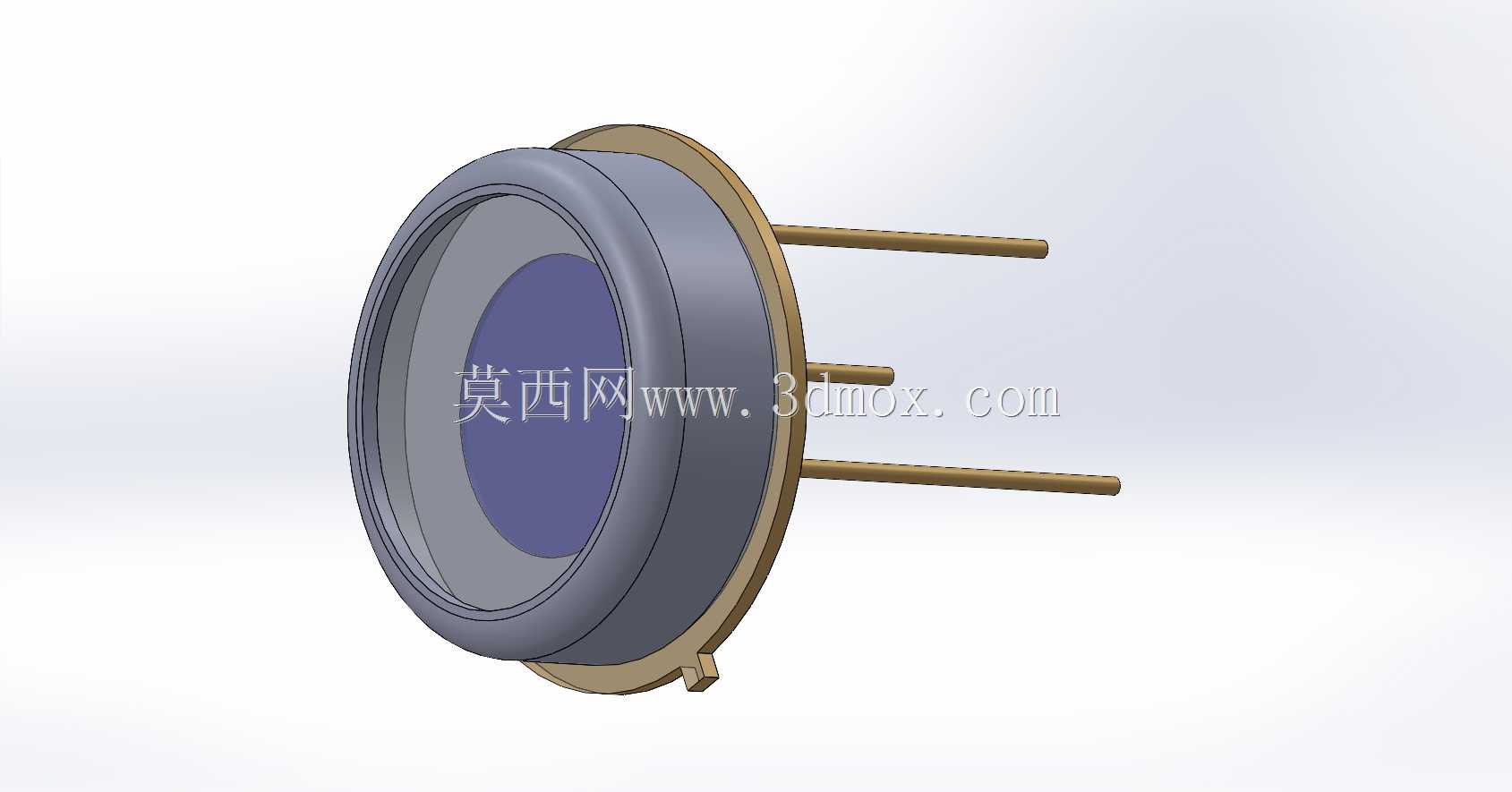

　　从外形上看，管体主体为同轴圆柱结构，前端是略向外凸出的环形管帽，中间保留圆形透光区域；后部为金属基座，引脚沿轴向伸出并保持固定间距。三根引脚并非随意布置，其中一根通常与金属壳体或定位特征形成识别关系，用于装配时区分极性，避免焊接方向错误。建模时需要重点控制引脚中心线、光窗中心和管壳轴线之间的同轴关系，因为光学器件对入射角度和感光面位置较敏感，若封装轴线与安装孔偏差过大，会影响光路对准和后续调试。

　　安装边界方面，TO8管座适合通过圆形开孔、定位台阶或夹持压圈固定。结构设计中应预留管帽外径、基座厚度、引脚长度以及引脚伸出后的焊接空间。电路板上不能只按普通两引脚元件处理，而要根据三引脚位置建立对应焊盘，并在器件背面留出引脚穿过和波峰焊或手工焊接的空间。若设备内部存在遮光要求，还可在管帽外侧增加黑色套筒、橡胶垫圈或压环，使外部杂散光只从指定窗口进入，降低环境光对探测信号的干扰。

　　该结构的功能特性可以拆成三层理解：第一层是光学通道，前端光窗承担透光、密封和保护芯片的作用，窗口区域需要保持平整并与内部感光区对齐；第二层是机械承载，金属管壳承受装配夹持、焊接热影响和轻微振动，保证内部芯片位置稳定；第三层是电气连接，直插引脚将光电芯片的信号引出，引脚长度适合传统PCB插装，也便于在实验样机中更换和检测。

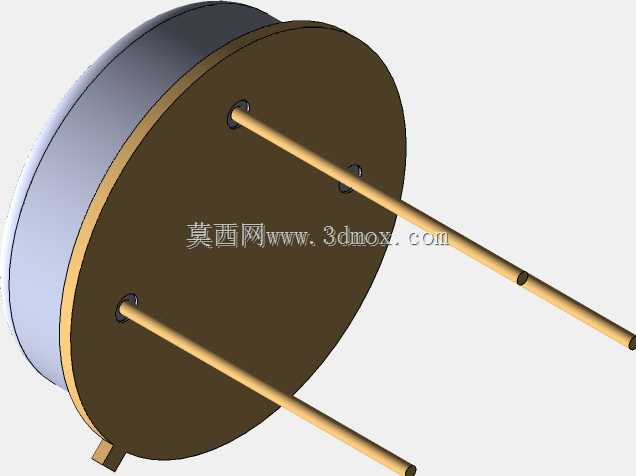

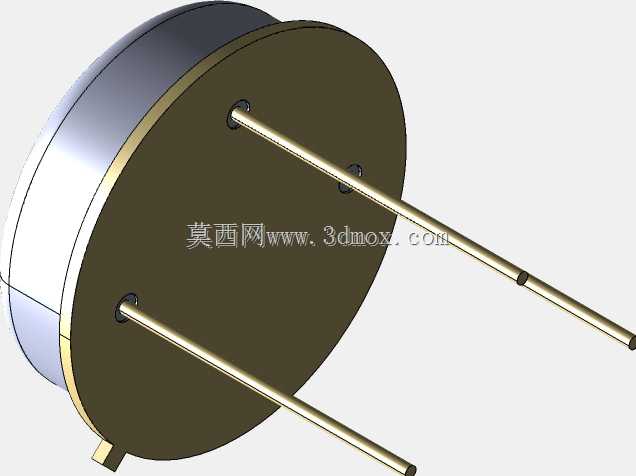

　　设计思路上，不能把它当作单纯的圆形外壳。金属管帽与基座之间的台阶、边缘圆角和底部小定位结构都影响装配方式。管帽外圈可作为压圈贴合面，基座端面则可抵靠安装板形成轴向限位；底部细小定位凸点在自动化装配或人工装夹时可提供方向参照。引脚采用细长圆柱形态，既能满足焊接强度，也能在一定范围内补偿孔位误差，但弯折时应远离根部，避免玻璃封接处受力开裂。

　　在工程应用中，这类光电二极管常用于光强检测、位置感应、激光接收、光纤通信接收端和分析仪器探头。选型和结构校核时，需要同时考虑光路高度、PCB厚度、安装孔直径、引脚伸出长度以及周边元件遮挡。三维模型把管帽、透光窗、金属基座、封接区和引脚作为连续装配关系表达，便于工程师在整机布局中检查光窗是否被支架遮挡、引脚是否与外壳短路、焊接后器件高度是否超出腔体。对于需要密封或屏蔽的场景，金属壳体还可与设备地连接，配合绝缘垫圈和压圈形成稳定安装，既保护内部光敏芯片，也让光学调试和生产装配具有明确的尺寸边界。
