81.5毫米辊间电动滚筒输送驱动装置

　　辊间滚筒电机是输送线里很典型的紧凑型动力执行件，这一版以81.5毫米筒径作为核心外形边界，适合嵌入辊道框架内部，替代外露电机、链条和链轮的传统布置。现场使用时，它最常出现在轻工包装线、电商分拣线、小型装配线、工装板回流线以及窄幅皮带输送段中。设备运行时，滚筒外圆直接接触被输送物件或承载皮带，通过筒体旋转提供摩擦力，使箱体、托盘、工装板或袋装物料沿输送方向平稳移动。相比外置减速电机，这种结构把动力、减速和输出辊体集中在同一轴线上，机架侧面不需要预留大块传动空间，对密集排布的辊道尤其友好。

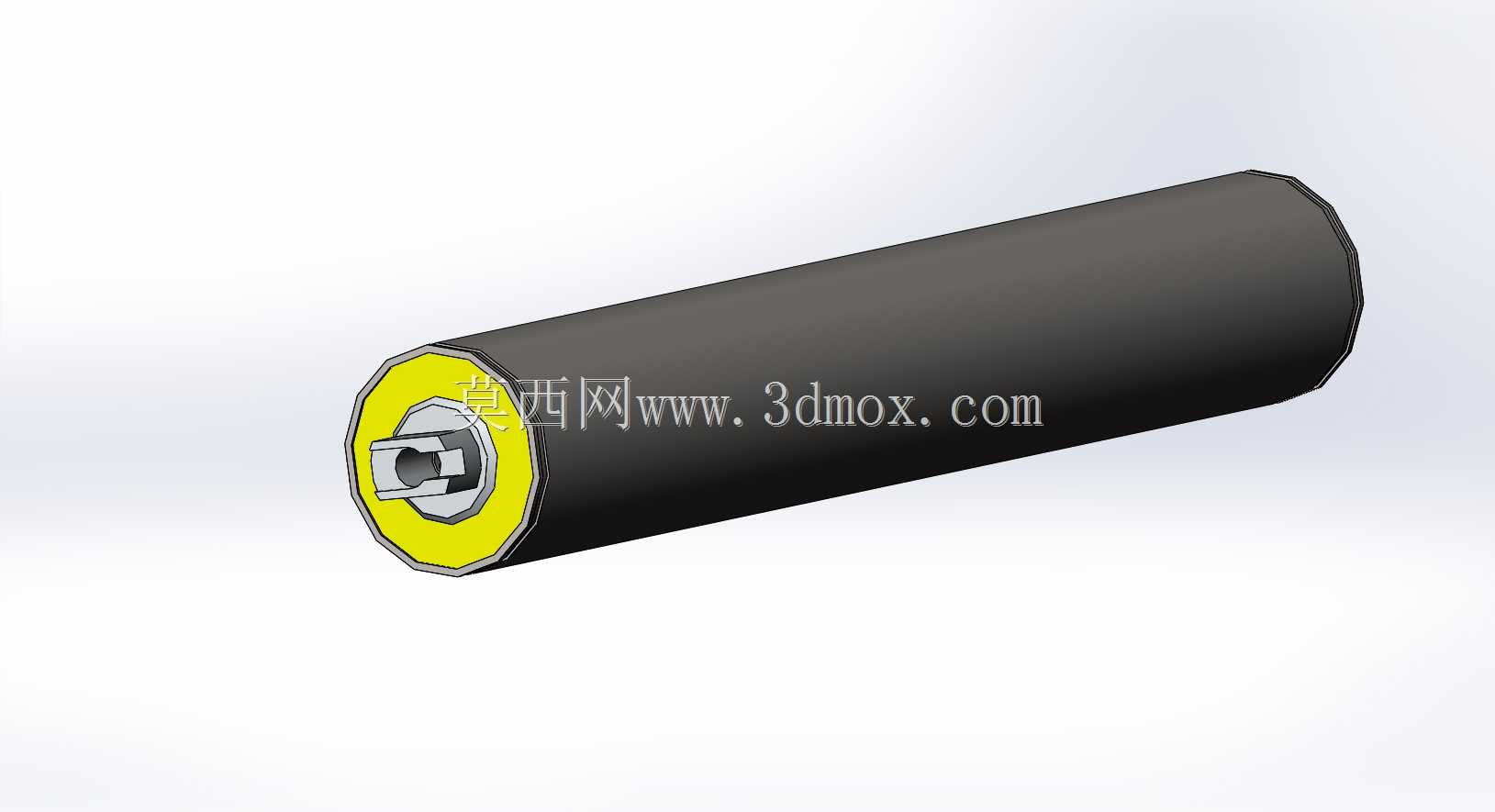

　　从结构思路看，该装置的设计重点不只是做出一个圆柱外形，而是处理好动力输出、端部固定、筒体承载和安装互换之间的关系。筒体采用细长圆柱形态，外径控制在81.5毫米，能够在相邻辊筒间距较小的情况下保持足够接触面积。端部设置带安装接口的轴端结构，中心输出部位与固定支架配合，黄色端盖区域用于区分端部装配关系，也方便在三维布局中识别止口、轴头和紧固件位置。实际建模时，筒体壁厚、端盖台阶、轴头扁位或方榫连接区都需要保留，因为这些特征直接决定扭矩传递路径和装配干涉情况。

　　在输送设备选型中，辊间电动滚筒的优势在于安装边界清晰。整机沿轴向布置，主要占用辊筒安装位的长度空间，径向尺寸就是筒体外径加上少量输送接触余量。机架设计时，只需在两侧侧板或安装型材上确定轴心高度、轴端固定孔位和电气走线方向，不必额外布置链条张紧机构、联轴器护罩或侧边电机支座。对于需要多段独立启停的输送线，这种驱动方式还能按区段布置，减少机械传动之间的耦合，使线体控制更灵活。若用于皮带驱动，还需结合包胶摩擦、皮带包角和张紧方式校核牵引力；若用于辊道直接推动物料，则要关注物件底面刚度、单件重量以及启停冲击。

　　该模型在工程应用中可用于输送机架的空间校核、辊筒排布间距确认、检修通道评估和驱动单元选型沟通。细长筒体在视觉上结构简单，但实际设计不能忽略轴端受力。输送载荷通过物料重力压在筒体表面，再经端盖和内部支撑传递到固定轴端，若机架跨距过大或载荷集中在筒体中部，容易产生挠曲和端部异响。因此在三维布置阶段，应把辊筒长度、安装支点、物料宽度和相邻支撑辊位置一起检查，而不是单独看驱动件本身。端部连接结构也要考虑防转，若轴头在支架孔内随载荷微动，长期运行会磨损安装孔并造成噪音增大。

　　功能特性上，这类滚筒电机把旋转执行机构藏入辊体内部，外观整洁，人员触碰运动件的风险较低，也便于线体护板和侧板封闭。对于洁净度要求较高、粉尘较多或需要频繁清扫的产线，圆柱外表面没有外露链条油泥，维护界面更简单。设计人员在套用该结构时，还应根据输送速度、负载重量和启停频率确认内部减速方案、电机功率及制动需求；三维模型层面则要准确表达筒体长度、端盖外径、轴头伸出尺寸、安装平面和紧固件位置，保证后续出工程图时能直接指导支架开孔与装配定位。整体来看，81.5毫米辊间滚筒电机适合作为窄幅输送设备的内置动力模块，在紧凑机架、分段输送和低噪声连续运行场景中具有明确的工程价值。
