电梯检修专用手持操控装置结构设计

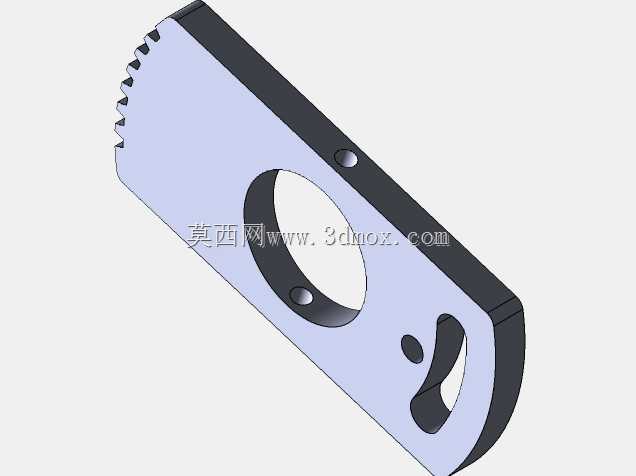

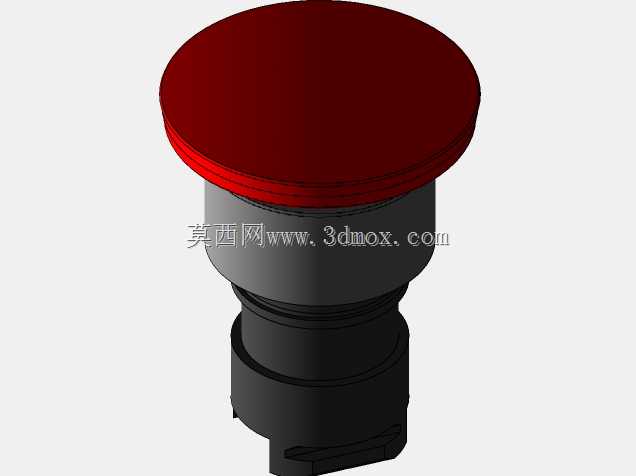

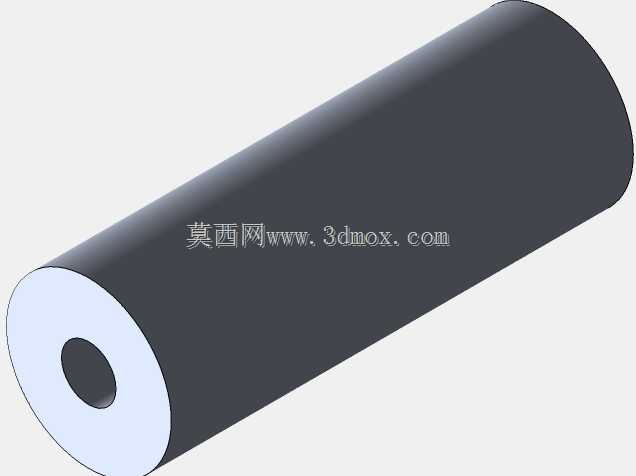

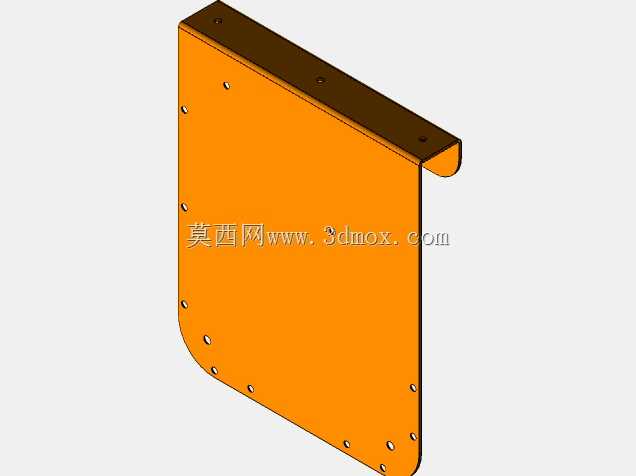

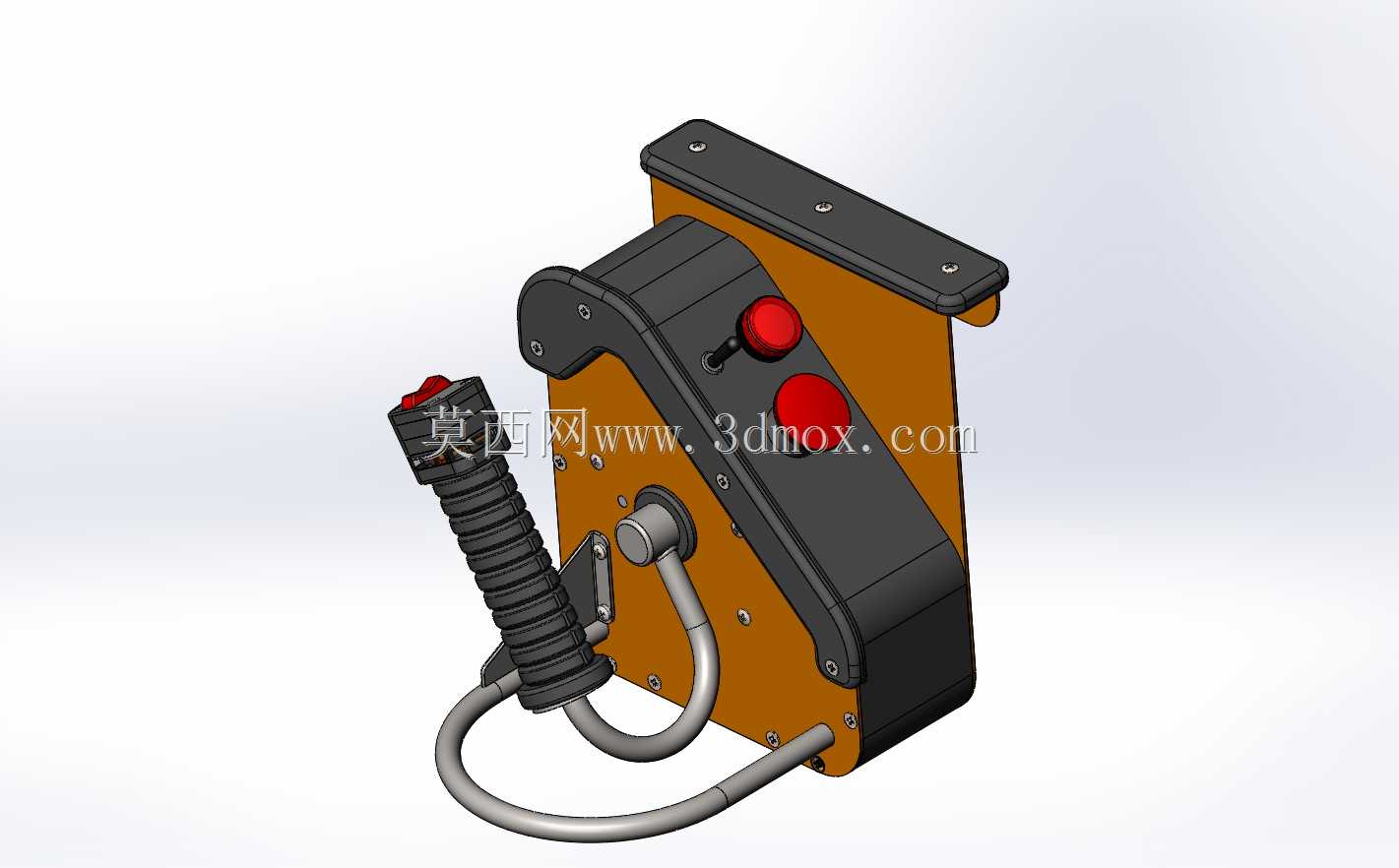

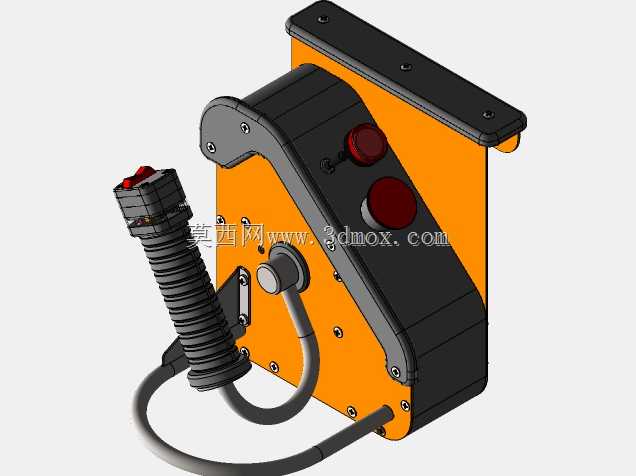

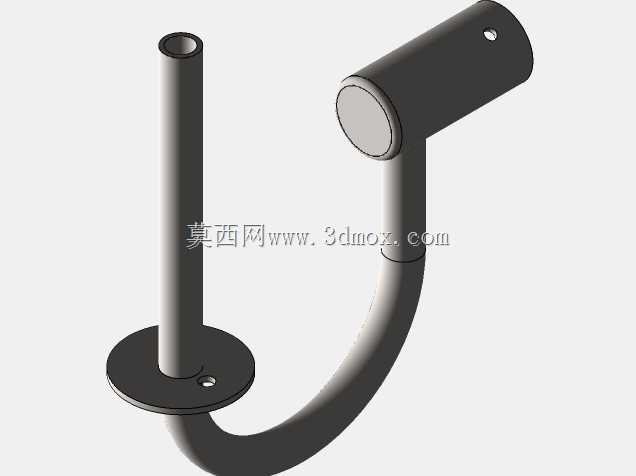

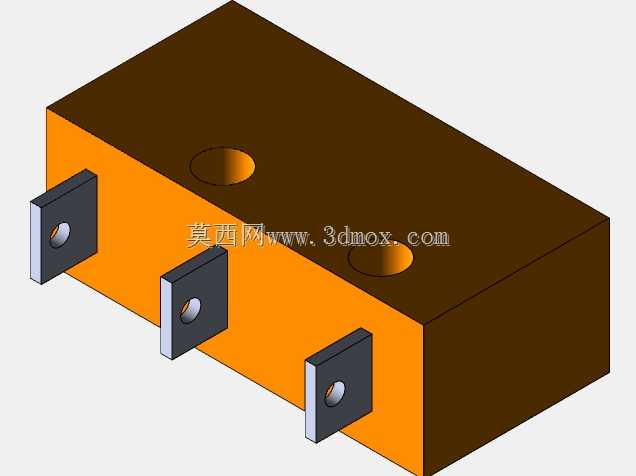

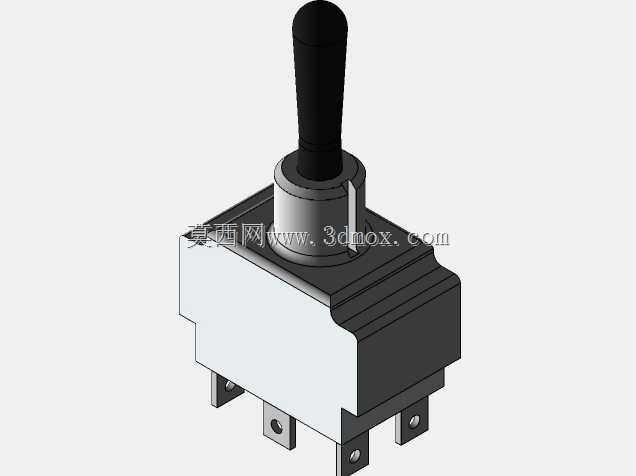

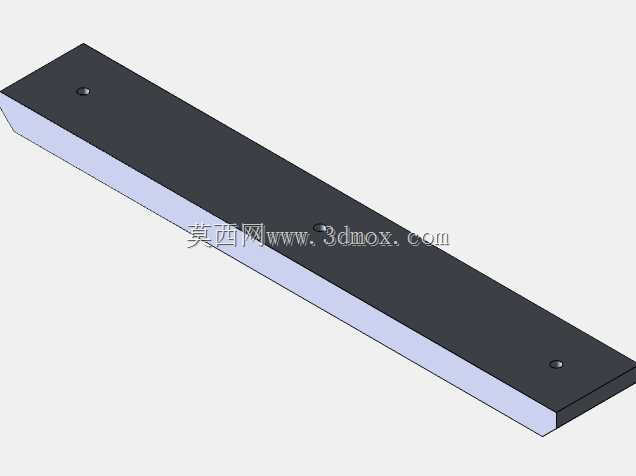

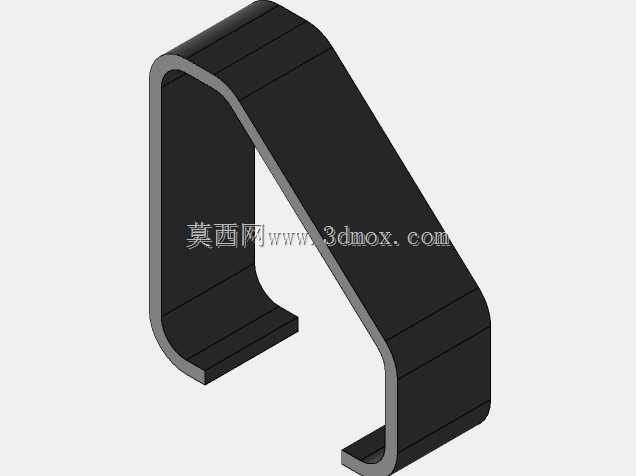

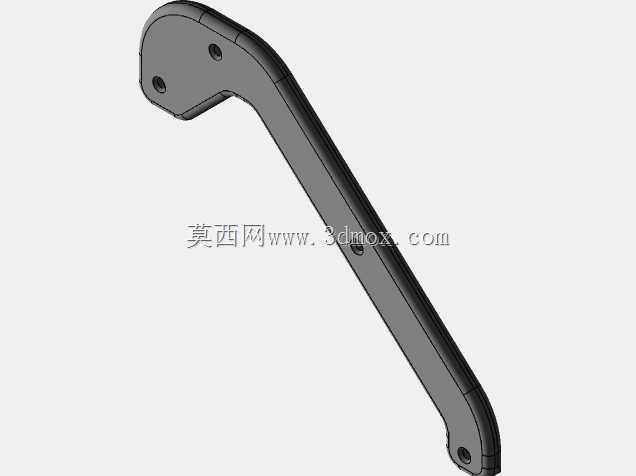

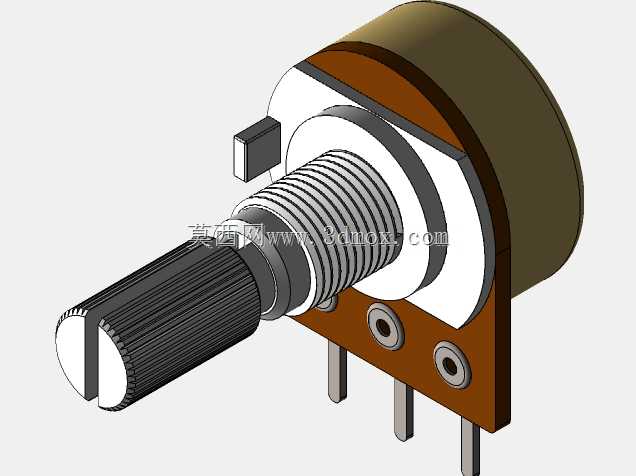

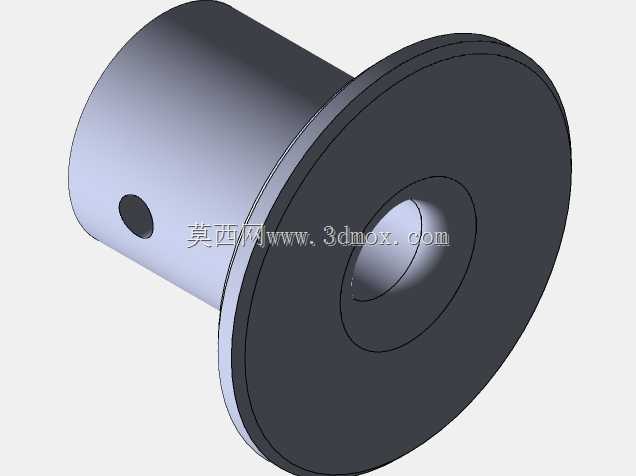

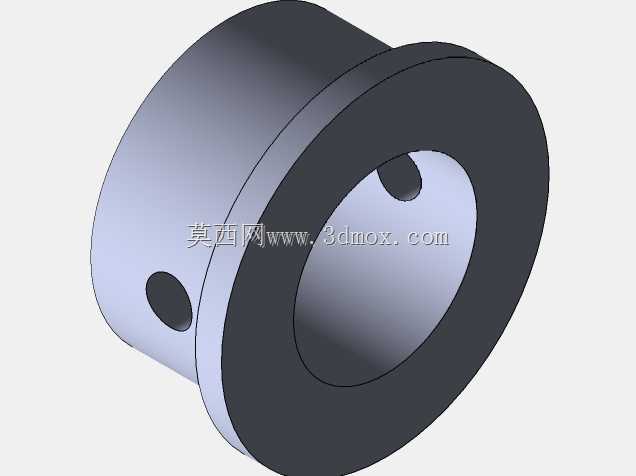

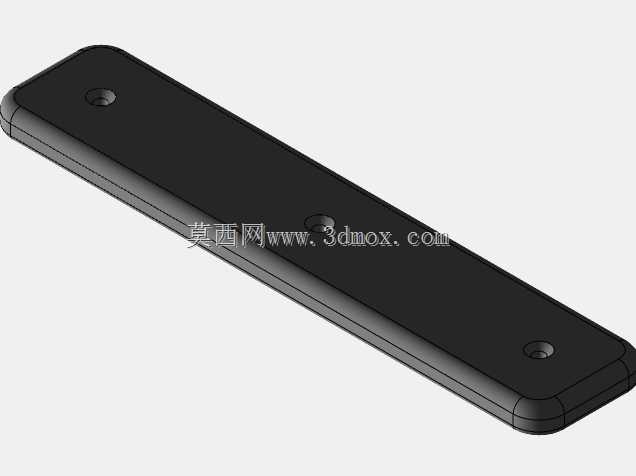

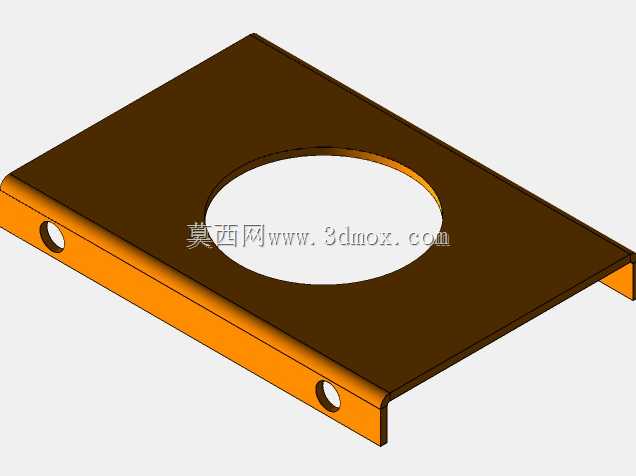

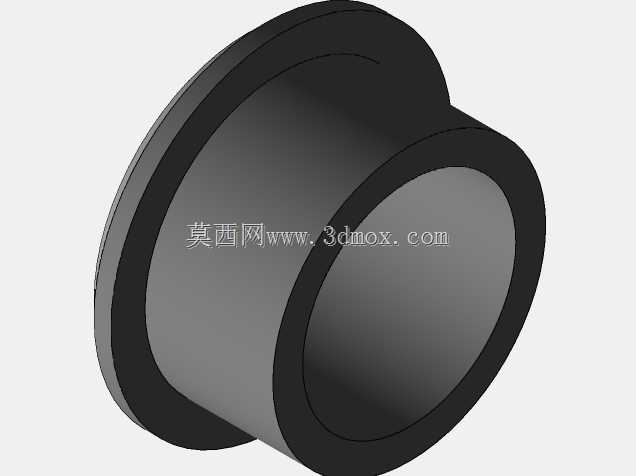

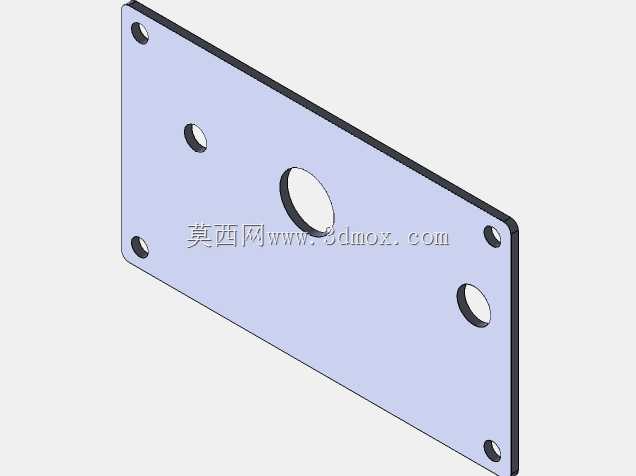

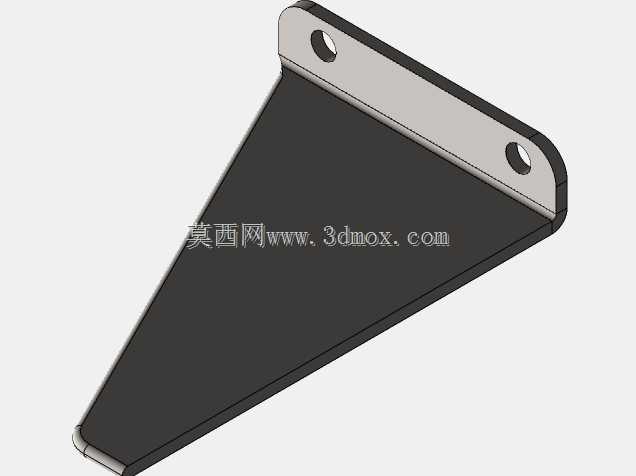

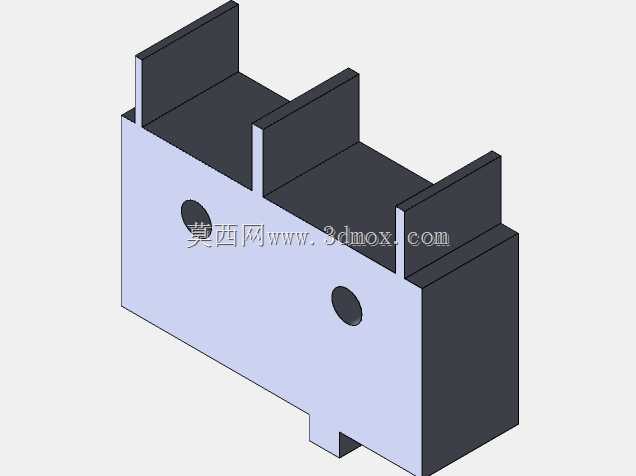

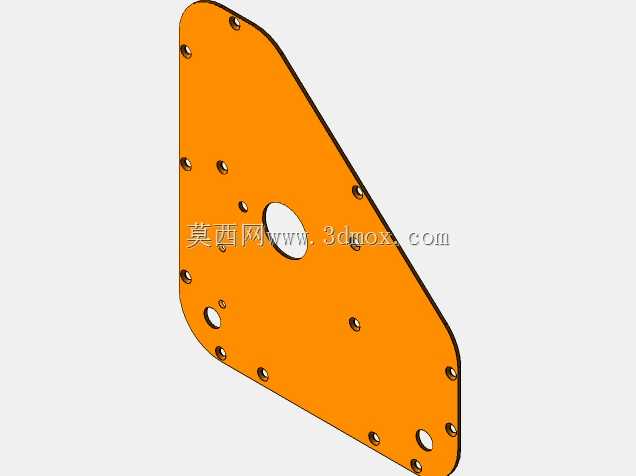

该操控装置主要应用于电梯安装调试、日常维保、故障检修场景，是维保作业人员近距离操控电梯运行的核心交互设备，替代机房固定操控面板的局限，让作业人员可在轿顶、底坑、层门旁等任意作业位置直接发送运行指令，大幅提升检修作业的灵活性与安全系数，避免作业过程中因操控位置与作业点距离过远产生的视野盲区、指令传递偏差等安全隐患。装置整体采用壁挂安装座加可拆卸手持操控端的组合结构，固定安装座可通过四颗紧固螺丝固定在电梯轿顶护栏、机房控制柜侧壁等平整安装面，安装座预留的走线槽可将内部连接线缆规整收纳，避免线缆拖拽磨损；手持操控端采用符合人体工学的弧面握柄设计，握柄表面包覆防滑波纹结构，即便作业人员佩戴劳保手套也能稳定握持，不会出现滑脱脱手的情况。操控面板上设置两枚醒目红色按钮，分别对应急停断电与运行确认功能，按钮采用大尺寸凸面设计，操作触感清晰，按压行程适中，可在视线不佳的井道环境下通过触感快速定位按键；操控端与固定座之间采用高强度金属波纹管连接，既可以灵活调整手持端的拉出角度与使用长度，又能对内部连接线缆形成可靠防护，避免线缆反复弯折出现线芯断裂、外皮破损的问题。设计过程中充分考虑电梯井道内多尘、存在油污、温湿度波动大的复杂工况，装置外壳采用拼接式密封结构，接缝处做错位挡边设计，可阻挡粉尘、飞溅油污侵入内部电路，所有金属连接件均做防锈镀层处理，长期在井道环境下使用也不会出现锈蚀卡滞的问题。安装座整体外轮廓尺寸紧凑，不会占用轿顶过多的作业空间，手持端收纳时可通过侧边的卡扣结构固定在安装座上，避免电梯运行过程中手持端晃动磕碰产生异响或部件损坏，连接线缆的预留长度满足作业人员在轿顶范围内任意位置操作的需求，无需额外接长线缆即可完成常规检修作业的全部操控流程。
