50:1传动比精密蜗轮蜗杆减速箱结构

这款50:1传动比的精密蜗轮蜗杆减速结构，是小空间高减速比传动场景下的核心传动部件，常应用在小型自动化输送线、精密微调回转平台、小型医疗检测设备、智能仓储分拣模组这类对安装空间有严格限制、同时需要大传动比实现低速大扭矩输出的设备中，承担着将高速输入的电机转速降低至目标工作转速、同时放大输出扭矩的核心作用，能够匹配步进电机、小型直流伺服电机等常见小功率驱动源的输出特性，解决高速驱动源扭矩不足无法直接带动负载的问题。

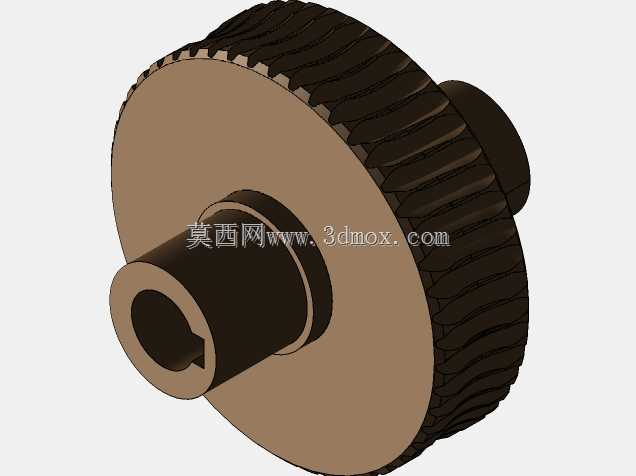

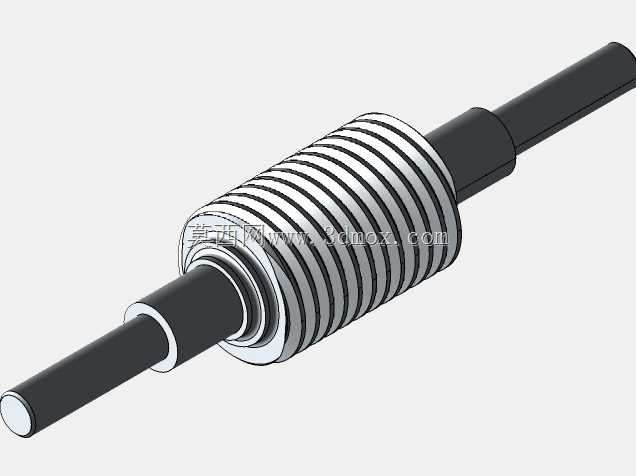

从功能特性来看，该结构采用单级蜗轮蜗杆啮合实现50:1的大传动比，相比多级圆柱齿轮减速结构，单级即可实现大减速比的特性让整体结构更加紧凑，同时蜗轮蜗杆啮合具备反向自锁特性，当输入端停止动力输入后，输出端无法反向带动输入端转动，能够在垂直升降类负载、需要断电保持位置的传动场景中省去额外的制动结构，简化整体设备的设计复杂度。啮合副采用金属蜗杆配铜质蜗轮的材质搭配，既保证蜗杆的耐磨强度，又利用铜质蜗轮的减摩特性降低啮合过程中的磨损与传动噪音，提升长期运行的稳定性。

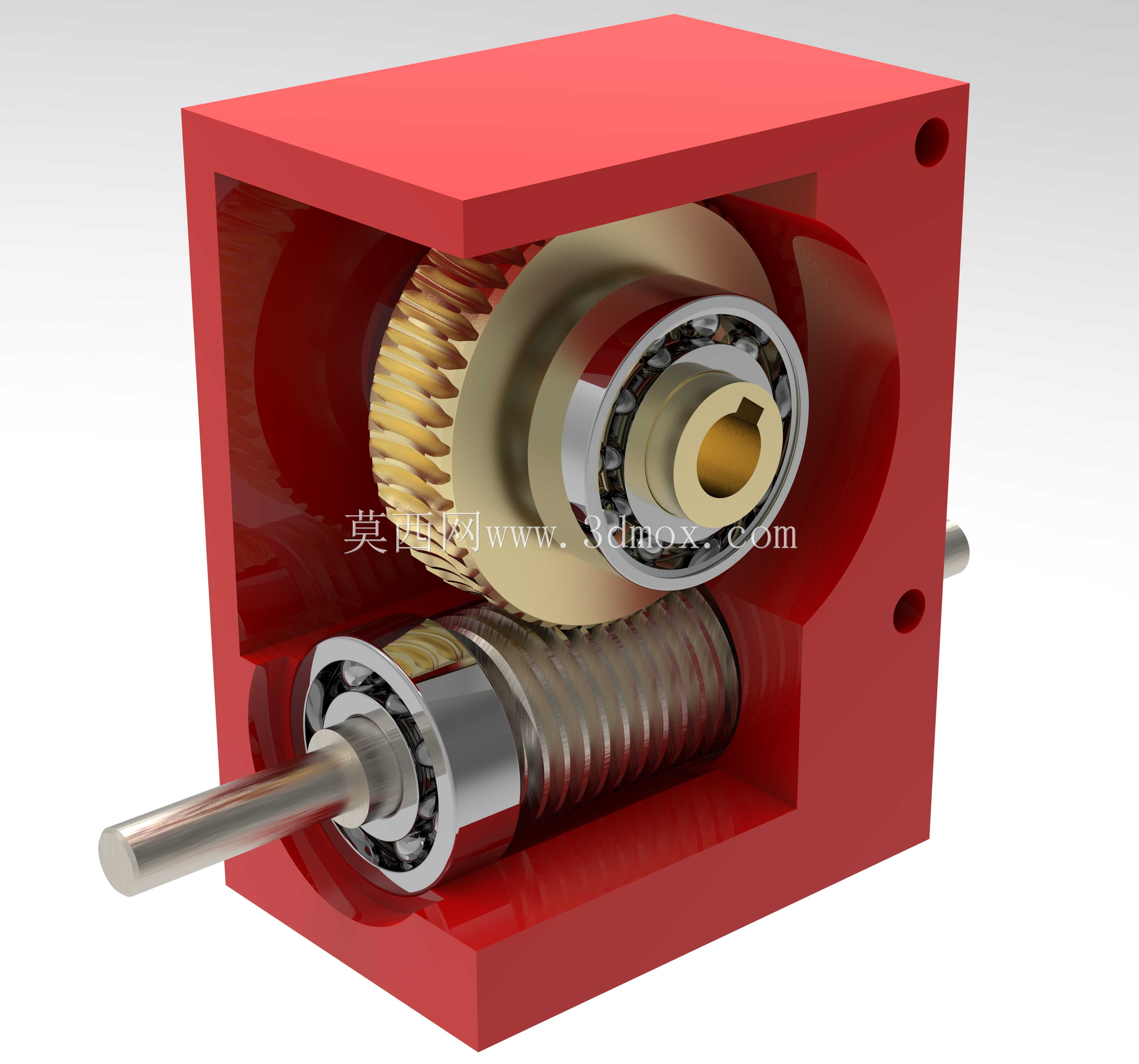

设计思路上，整体采用方形一体式箱体结构，箱体作为所有传动部件的安装基准，两侧预留轴承安装位，输入轴与输出轴呈90度垂直交错布置，输入轴两端采用深沟球轴承支撑，抵消蜗杆传动过程中产生的径向与轴向载荷，输出轴同样采用双轴承支撑结构，保证蜗轮运转时的同轴度，避免偏载导致的齿面异常磨损。箱体内腔预留润滑脂存储空间，可填充润滑脂实现啮合副与轴承的长期自润滑，无需频繁维护加注润滑剂。

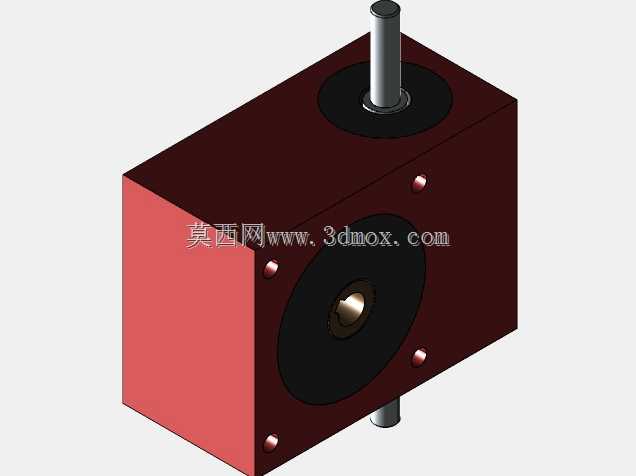

从安装边界来看，方形箱体的外轮廓规整，四个边角预留安装固定孔位，可直接通过螺栓固定在设备安装面板上，输入轴与输出轴均采用标准圆柱轴伸设计，可通过联轴器、同步轮等标准传动件与驱动源、负载直接连接，安装时仅需保证输入轴与驱动源输出轴的同轴度、输出轴与负载连接轴的同轴度即可，无需复杂的安装调试，适配各类紧凑型设备的内部安装空间，能够在狭小的设备腔体内完成传动系统的布置，不会占用过多设备内部空间，帮助设备实现小型化轻量化的设计目标。
